INSTRUCCIONES DE INSTALACIÓN
OPCIONES DE FOTOCELDA
ADVERTENCIA:
CONSEJOS IMPORTANTES
DE SEGURIDAD
Al usar equipos eléctricos, siempre se deben seguir
precauciones de seguridad básicas, incluidas las siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE
SEGURIDAD
1. PELIGRO- Riesgo de descarga eléctrica. Desconecte la
alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l'alimentation
avant l'installation.
2. Esta lámpara debe instalarse de acuerdo con el código
NEC o sus códigos eléctricos locales. Si usted no está
familiarizado con estos códigos y requisitos, consulte
con un electricista califi cado.
Ce produit doit être installé conformément à NEC ou
votre code électrique local. Si vous n'êtes pas familier
avec ces codes et ces exigences, veuillez contacter un
électricien qualifi é.
CONSERVE ESTAS
INSTRUCCIONES PARA
REFERENCIA FUTURA

LOCALIZAR EL ORIFICIO PREPUNZONADO

Localizar el orifi cio prepunzonado en un adaptador
ajustable:
a. Retire la cubierta del compartimiento de cableado del
adaptador ajustable utilizando un destornillador de cruz
(Phillips).
b. Utilizando un martillo y un punzón, retire el orifi cio
prepunzonado de la cubierta del compartimiento del
cableado. Vea la Figura 1.
c. Vea las instalaciones del fotocontrol (al reverso).

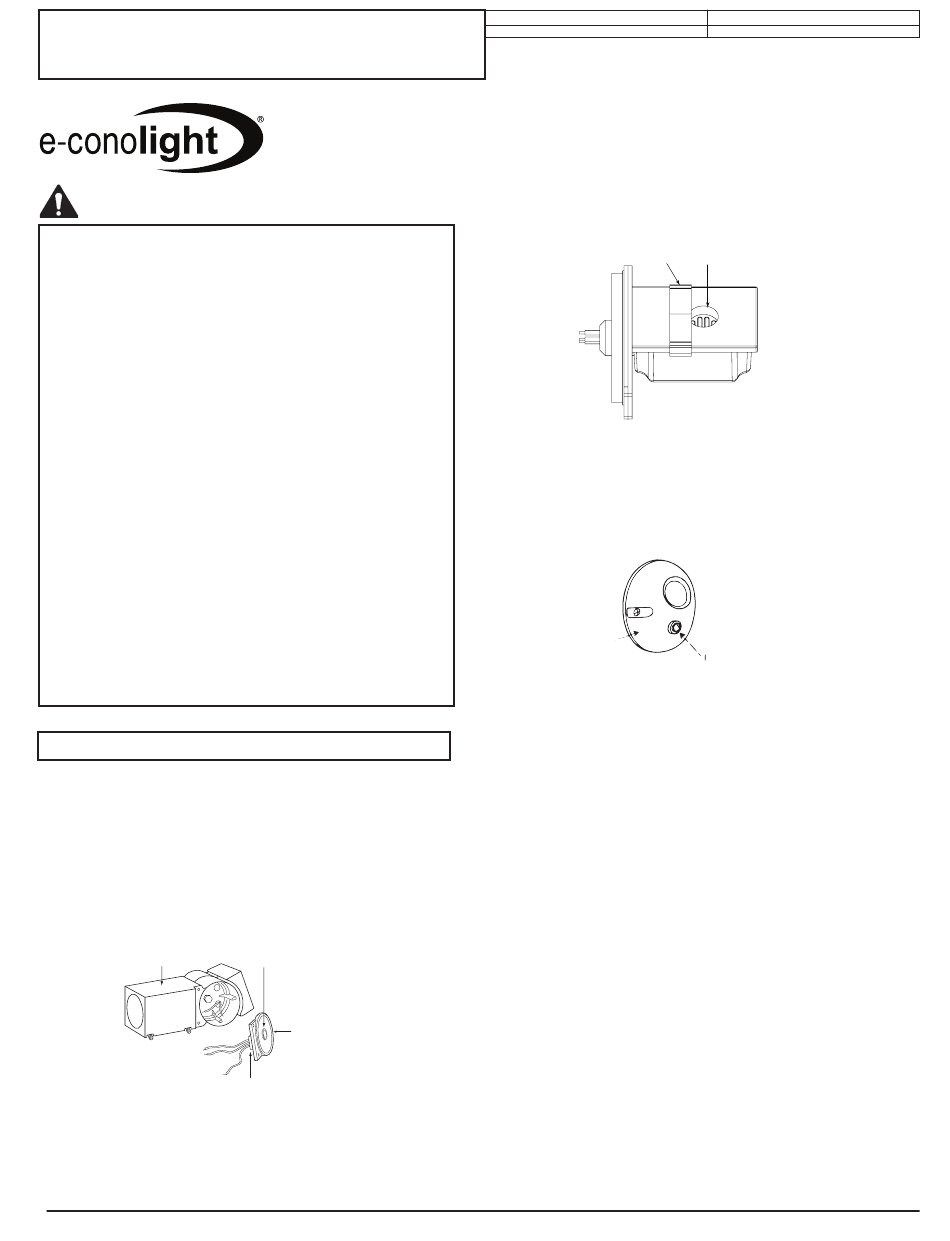

FIGURA 1
FIGURE 1
Adaptador Ajustable
Adjustable Fitter
Fotocontrol
Photocontrol
E-ACP1EXT para uso con 1000W 120V (únicamente
montaje de Ajustador Slip):
a. Consulte la Figura 2 y perfore un orifi cio de 7/8" (22 mm) en
la salida preparada
Agujero Preparado
Knockout
Cubierta del Compartimiento
Wiring Compartment
de Cables Cover
www.e-conolight.com |
Documento:
LPN00674X0001A0
Creado por:
TMT
b. Retire la tuerca de la fotocelda.
c. Deslice la fotocelda a través de la apertura.
d. Una la tuerca y asegure en su sitio.
e. Complete el cableado de acuerdo con las instrucciones
correspondientes.
f. Ajuste del protector deslizante: deslizar para abrir hace que
la luz se encienda más tarde o se apague más pronto. Si el
escudo cubre el "ojo", las luces se encenderán más pronto o
apagarán más tarde.
FIGURE 2
Slide Shield
FIGURA 2
Protector Deslizante
Localizar el orifi cio preparado en la cubierta de la caja de
unión del fl ujo direccional:
a. Utilizando un martillo y un punzón, retire el orifi cio de la
cubierta del compartimiento de cableado. Vea la Figura 3.
b. Vea las instalaciones de fotocontrol (en el reverso).
FIGURE 3
FIGURA 3
Cubierta JB
Localizar el orifi cio preparado en E-WPC2 y E-WPG2:
a. Afl oje (2) tornillos Phillips en la parte inferior del marco del
lente.
b. Levante y retire el marco del lente.
c. El orifi cio del fotocontrol se localiza en el lado derecho de la
carcasa, cerca del capacitor.
d. Utilizando un martillo y un punzón, retire el orifi cio de la
cubierta del compartimiento de cableado. Vea la Figura 4.
e. Tal vez sea necesario retirar el soporte del capacitor para
instalar el fotocontrol.
f. Vea las instalaciones de fotocontrol (al reverso).
Localizar el orifi cio preparado en E-WPC1 y E-WPG1:
a. Afl oje (2) tornillos Phillips en la parte inferior del marco del
lente.
b. Levante y retire el marco del lente.
c. El orifi cio del fotocontrol se localiza en el lado derecho de la
carcasa, cerca del refl ector.
d. Retire el refl ector quitando (3) tornillos T-20 con cabeza torx.
Doble el aislamiento (si se instaló) fuera de la instalación del
fotocontrol.
e. Utilizando un martillo y un punzón, retire el orifi cio de la
cubierta del compartimiento de cableado. Vea la Figura 5.
f. Vea las instalaciones de fotocontrol.
g. Si está presente el aislamiento bajo el refl ector, dóblelo
sobre el fotocontrol para proporcionar protección. El
aislamiento tiene una ranura en forma de U, de modo que
puede deslizarse entre el fotocontrol y la carcasa, antes de
apretar la tuerca roscada.
h. Reemplace el refl ector y el lente.
