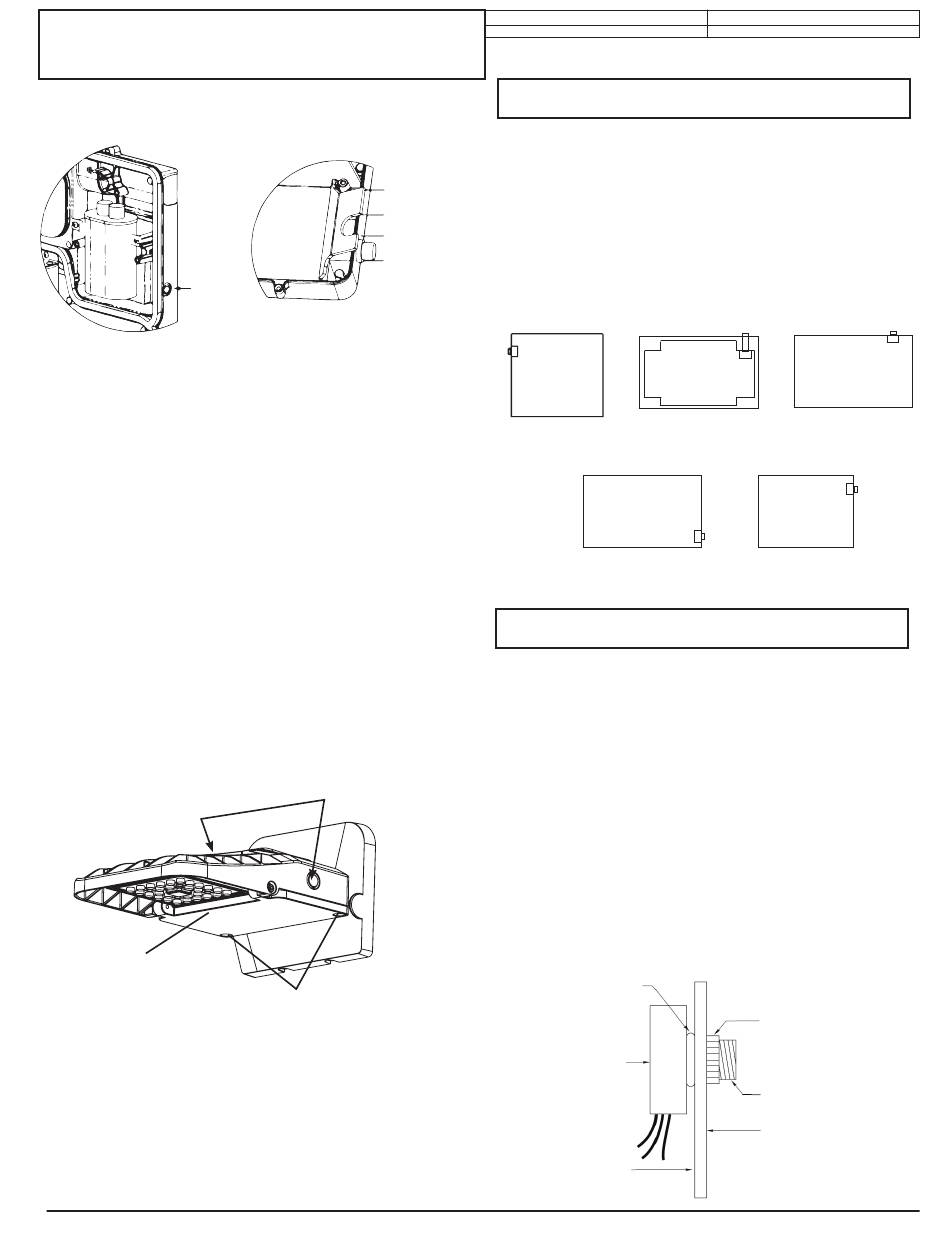

INSTRUCCIONES DE INSTALACIÓN
OPCIONES DE FOTOCELDA
FIGURA 4
FIGURE 4
Agujero
Knockout
Preparado
Cómo ubicar los orifi cios marcados en la serie E-WFS:
1. Afl oje los 2 tornillos Phillips en la puerta del controlador. Ver
Figura 6.
2. Abra la puerta del controlador.
3. Según el modelo, el orifi cio marcado del control fotoeléctrico puede
encontrarse en el lado derecho o izquierdo de la carcasa. Ver
Figura 6.
4. Con un martillo y un punzón, perfore el orifi cio marcado en una de
las paredes laterales del compartimiento del controlador.
5. Pase los cables blanco y negro a través del pasacables central en
la pared posterior del compartimento del controlador para que se
puedan hacer los empalmes en el control fotoeléctrico dentro del
compartimento del controlador.
6. Ver sección de instalación del control fotoeléctrico.
7. Empuje el cable negro del control fotoeléctrico y el cable blanco
a través de los orifi cios en el pasacables y la junta en la pared
posterior del compartimento del controlador para permitir que se
realicen los empalmes en los cables de alimentación en la caja de
conexiones o la caja de montaje en superfi cie.
FIGURE 6
Puerta del
controlador
FIGURA 5
FIGURE 5
Coloque el
Aislamiento Entre
Place insulation
la Fotocelda y la
betwen PC
Carcasa
and Housing
Ranura U
U-Slot
Coloque el Aislamiento
Place insulation
entre la Fotocelda y la
betwen PC
and Housing Carcasa
Thread nut
Tuerca Roscada
Ubicaciones de los orifi cios marcados
(varían según el modelo)
Tornillos con cabeza
Phillips
www.e-conolight.com |
Documento:
LPN00674X0001A0
Creado por:
TMT

PAQUETES DE MURO SIN AGUJEROS

1. Consulte la serie correcta del aparato en los diagramas de montaje,
Figura 7, y perfore un orifi cio de 11/16" (17 mm) en el lugar
indicado. Asegúrese que la fotocelda ajuste en forma adecuada
antes de la perforación.
2. Vea la instalación del fotocontrol.
FIGURA 7

Diagramas De Montaje

E-WFT05
Fotocelda
Caja de Luminaria
Caja de Montaje
INSTALACIÓN DEL FOTOCONTROL
1. Retire la tuerca de la fotocelda, deje la junta tórica.
NOTA 1: Para los aparatos de 1000W (208-277V), retire la junta
tórica de la fotocelda y reemplácela con el empaque plano que se
incluye. Elimine la junta tórica. Vea la Figura 8.
NOTA 2: Cuando instale el fotocontrol en los accesorios, E-WF1L y
E-WF2L agregar tuerca y junta tórica adicional, suministrada como
se muestra en la Figura 9.
2. Deslice la fotocelda a través de la apertura.
3. Enrosque la tuerca sobre el niple roscado del fotocontrol y apriete,
para asegurar un sello hermético.
4. Cablee el fotocontrol de acuerdo con la Figura 10 si se cablea de
fase a neutral, o la Figura 11 si se cablea de fase a fase. En todos
los casos, asegúrese que el voltaje del fotocontrol esté clasifi cado
para el voltaje de alimentación.
5. Reinstale cualquier parte que hubiera retirado durante la instalación
del fotocontrol.
FIGURA 8
Junta Tórica
(Empaque Plano en
(Flat gasket in 1000W,
Aparatos) de 1000 W y
208-277V xtures)
208-227 V
Fotocontrol
Pared Interna
888.243.9445 | FAX: 262.504.5409
Fecha:
ECO#
E-WFC
Fotocelda
Caja de Montaje
E-WLT
*E-WF1L / E-WF2L
Fotocelda
Caja de Montaje
Fotocelda
* Véa la nota 2 en la instalación
de fotocontrol abajo
Tuerca
Niple
Roscado
Cubierta del
Compartimiento
de Cables
12-22-2019
011320
E-WRT
Fotocelda
Caja de Montaje
