Arranque rápido | Realizar medición
Medir recta
Como segundo borde de referencia se mide una recta.

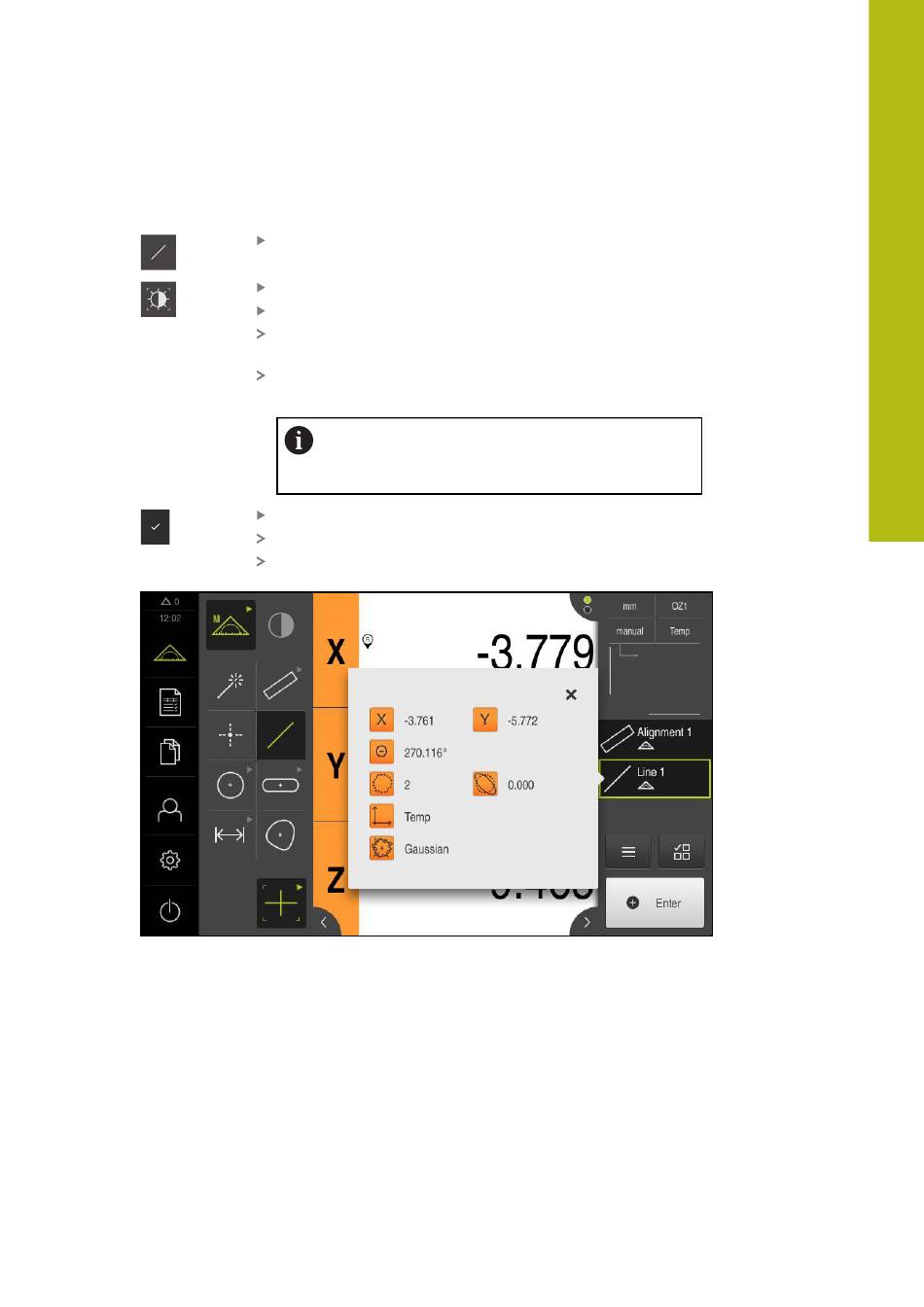

Figura 42: Elemento Recta en la lista de elementos con Vista previa del elemento
HEIDENHAIN | QUADRA-CHEK 2000 | Manual de instrucciones de uso | 06/2018
En la gama de geometrías, seleccionar Recta
En la gama de herramientas, seleccionar Auto OED
Con el sensor OED, pasar varias veces por el borde
Un nuevo elemento aparece en la lista de elementos del
Inspector
Cada vez que se sobrepasa el borde de referencia, se añade
un nuevo punto de medición
Distribuir los puntos de medición tanto como sea
posible a lo largo de toda la longitud del borde.
De este modo se minimiza el error angular.
En el nuevo elemento, hacer clic en Finalizar
La recta se visualiza en la lista de elementos del Inspector
Se muestra una vista previa del resultado de la medición
