Funcionamiento general | Trabajar con el Inspector
Elemento de
mando
1
5 4
HEIDENHAIN | QUADRA-CHEK 2000 | Manual de instrucciones de uso | 06/2018

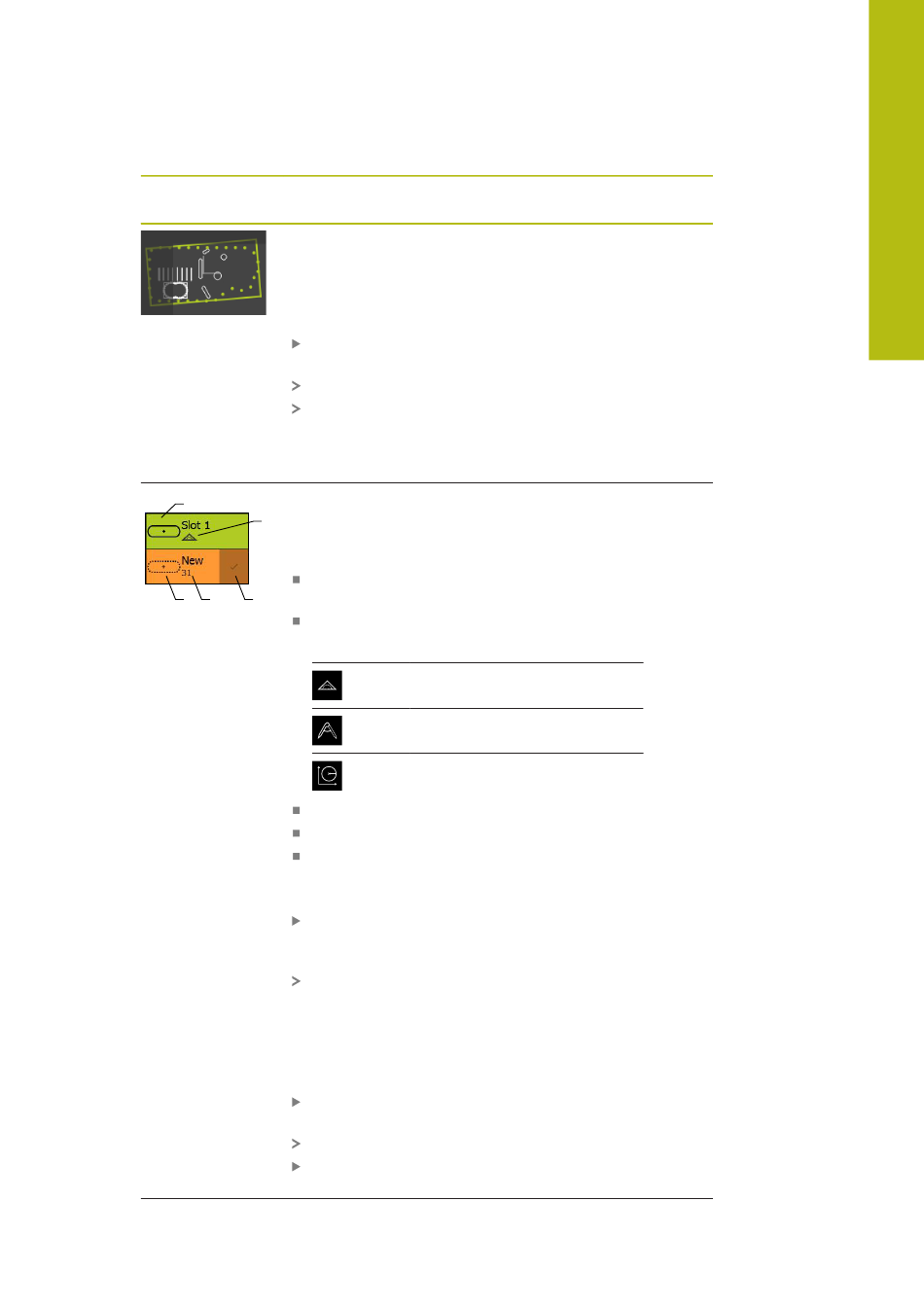

Breve descripción
Vista previa de elementos
La vista previa de elementos está disponible únicamente
en la función Medición.
La vista previa de elementos muestra los elementos
medidos, construidos y definidos en vista reducida.
Para visualizar la vista de elementos en la zona de
trabajo, pulsar Vista previa de elementos
La vista de elementos se visualiza en la zona de trabajo
El contenido actual de la zona de trabajo cambia al
Inspector
Información adicional:
Página 78
Lista de elementos
2
La lista de elementos muestra una lista de todos los
elementos medidos, construidos o definidos. La Lista de
elementos muestra la información siguiente:
1: Elemento medido con símbolo y nombre y
3
numeración correlativa
2: Función con la que se ha creado el elemento
Símbolo Significado
Elemento medido
Elemento diseñado
Elemento definido
3: Completar el registro de puntos de medición
4: Número de puntos de medición registrados
5: Último elemento registrado con símbolo
Cada elemento contiene detalles sobre los resultados de la
medición, así como tolerancias ajustables.
Para visualizar los valores de medición y adaptar la
tolerancias, arrastrar un elemento hacia la zona de
trabajo
En la zona de trabajo, se abre una ventana de detalle
con las pestañas Resumen y tolerancia
Información adicional:
Página 260
Información adicional:
Página 267
Para seleccionar o deseleccionar elementos, hacer clic
sobre los elementos consecutivamente
Los elementos seleccionados están marcados en verde
Para borrar un elemento, arrastrar el elemento desde el
Inspector hacia la derecha
"Trabajar en la vista de elementos",
"Evaluar la medición",
"Determinar la tolerancia",
6
