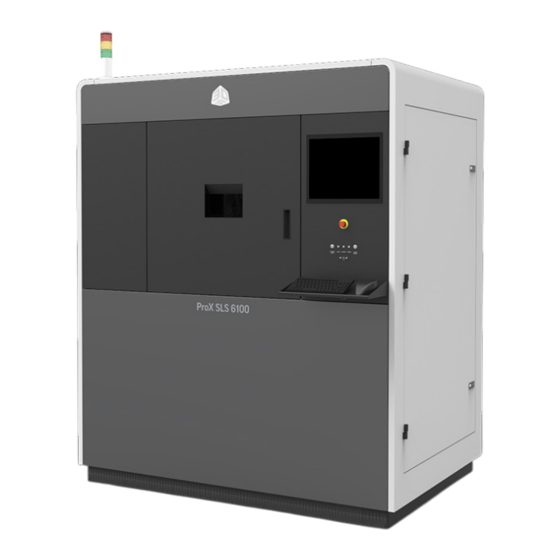

- Página 1 ProX ® SLS 6100 Impresora 3D Guía para las insta Instrucciones originales 3D Systems, Inc.
-
Página 2: Tabla De Contenido
Requisitos de aire comprimido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 3D Systems, Inc. - Página 3 ProX 6100 SLS . . . . . . . . . . . . . . . . . . . 24 3D Systems, Inc.
-
Página 4: Cómo Preparar La Instalación
Esto solo debe hacerlo un ingeniero de Servicio al cliente certificado por 3D Systems (3D CSE) durante la instalación. Cualquier intento de instalar equipos o equipos auxiliares por personal no certificado por 3D Systems podría anular la garantía y resultar en heridas graves y en daños en los equipos. -
Página 5: Desembalar La Máquina
Si identifica cualquier tipo de daño, póngase en contacto inmediatamente con el responsable del envío para presentar el reclamo. NO continúe con el desembalaje hasta que le haya comunicado acerca del daño a 3D Systems. Nota: Para desembalar la impresora ProX® SLS 6100, se necesitan al menos dos personas para quitar cada panel de forma segura. - Página 6 9 . Con precaución, oriente las horquillas debajo de la impresora para no dañar la parte frontal de la impresora . 3D Systems, Inc. Ref. 76-D022 Rev. A...
- Página 7 11 . Deslice la plataforma de debajo de la impresora como se muestra. 12 . Lentamente, baje la impresora hasta el suelo . 13 . Traslade la impresora hasta el lugar deseado . NOTA: Para embalar nuevamente la impresora, siga las instrucciones en orden inverso. 3D Systems, Inc. Ref. 76-D022 Rev. A...
-
Página 8: Qué Incluye El Sistema
. Céntrese en los componentes y los materiales incluidos en su pedido . Es de vital importancia que prepare las instalaciones para todos los componentes del pedido no suministrados por 3D Systems . Estos se indican en cada sección . Las instalaciones para estos componentes no suministrados por 3D Systems y, en algunos ®... -
Página 9: Impresora 3D Prox ® Sls 6100
SLS 6100 ® Impresora 3D Suministrado por: 3D Systems Instalado por: 3D Systems Es necesario usar una fuente de alimentación trifásica de 208 V CA, 50/60 Hz y 10 kVA para la impresora. Se recomienda usar tuberías a través del techo para el suministro y escape de nitrógeno, las conexiones eléctricas y el aire seco y limpio (CDA). -
Página 10: Sistema De Sls Con Mqc Único
Sistema de SLS con MQC único Suministrado por: 3D Systems Instalado por: 3D Systems ® El sistema de SLS con MQC único es una parte integral de la impresora 3D ProX 6100 . Regula y controla el material de SLS ®... - Página 11 Acople de desconexión rápida del aire: entrada del aire comprimido que ingresa al sistema con MQC . Regulador de presión (nitrógeno) Regulador de presión (aire) Regulador de presión (aire) Filtro de transporte: filtro del material para el sistema de uso de SLS con MQC único. 3D Systems, Inc. Ref. 76-D022 Rev. A...
-
Página 12: Carro De Transferencia De Piezas
Carro de transferencia de piezas Suministrado por: 3D Systems Instalado por: 3D Systems El cilindro de extracción del bloque de impresión, la bandeja de transferencia de piezas y el carro de transferencia de piezas se utilizan para retirar el bloque ®... -
Página 13: Aspiradora
Si en las instalaciones no hay alimentación de 208 V CA, trifásica, de 50/60 Hz y 10 kVA, se requiere un transformador ampliador o reductor suministrado por el cliente . 3D Systems tiene para ofrecer dos modelos : uno para EE. UU. y otro para la UE. Transformadores para EE. UU.: •... -
Página 14: Equipo Opcional Recomendado
Monitor de oxígeno de la sala, 220 V, enchufes universales • Instalado por: 3D Systems Fuente: 3D Systems Para su seguridad, al trabajar con nitrógeno, 3D Systems recomienda instalar un monitor de oxígeno en la sala donde vaya ® a instalar la impresora ProX SLS 6100 . -
Página 15: Consumibles
. MATERIALES DE SLS Puede adquirir el material que se indica a continuación en 3D Systems . El material incluye su propia Guía del material de 3D Systems para que lo pueda usar sin inconvenientes. •... -
Página 16: Lista De Comprobación De Requisitos Para Las Instalaciones
Servicio técnico de 3D Systems para su revisión . Una vez que el Servicio técnico reciba la lista de comprobación completa, un representante de 3D Systems se pondrá en contacto con usted para verificar la preparación de las instalaciones. Cuando el representante considere que se cumplen los ®... -
Página 17: Lista De Comprobación De Requisitos Para Las Instalaciones - Impresora 3D Prox
® IMPORTANTE Debe completar y firmar este formulario antes de programar la instalación. La información de este formulario se usará para determinar el tiempo que requerirá el personal de 3D Systems para completar la instalación. Nombre de contacto Teléfono Correo electrónico Teléfono, correo electrónico o fax... -
Página 18: Requisitos De La Sala
68 mm (2,7 in) de diámetro. Capacidad de carga distribuida Es un área de 3631 mm (5,628 in ) por almohadilla . • El área total de las cuatro almohadillas es 1427 mm (2,212 in • Cada almohadilla soporta 903 kPa (131 psi, 0,0937 kg/mm 3D Systems, Inc. Ref. 76-D022 Rev. A... -
Página 19: Requisitos De Funcionamiento
. Evite colocar la impresora en entornos con agentes contaminantes en el aire, incluido el humo de cigarrillos, los vapores y las partículas mecánicas que puedan afectar negativamente el rendimiento a largo plazo del equipo . La atmósfera de la sala de la ProX SLS 6100 debe cumplir con las siguientes especificaciones: VARIABLES ATMOSFÉRICAS REQUISITOS Instalación de calefacción y aire acondicionado... -
Página 20: Requisitos De Energía
75-0265 (versión europea) • Si compra un transformador de un proveedor distinto de 3D Systems, especifique que desea una configuración de primario a secundario "de estrella a delta" . • Conecte el neutro secundario del transformador a la puesta a tierra secundaria del transformador . -
Página 21: Requisitos De Energía Del Sistema De Sls Con Mqc Único
< 5 Ω < 5 Ω ProX 500 SLS System < 5 Ω < 5 Ω < 5 Ω < 5 Ω Non-Igniton Vacuum Frame Ground < 5 Ω < 5 Ω Bead Blaster 3D Systems, Inc. Ref. 76-D022 Rev. A... -
Página 22: Escape De O 2 Del Generador De N
• Conjunto de tanques de nitrógeno Nota: El cliente debe suministrar e instalar los sistemas de suministro de nitrógeno . 3D Systems no realiza servicios de mantenimiento de los equipos de suministro de nitrógeno, excepto del generador de nitrógeno de 3D Systems. -
Página 23: Requisitos De La Red
SLS con MQC único y otro que está conectado a la LAN de la instalación . Los conectores Ethernet son RJ-45 con cables 100BaseT y 10BaseT con un par trenzado sin recubrimiento de categoría 5. ProX SLS 6100 3D Printer LAN 1... -
Página 24: Peso Y Dimensiones Del Envío
53 cm 80 cm Aspirador 139 lb 23,6 in 31,5 in 51,2 in 1 . Los pesos del envío son estimativos . 2 . Las dimensiones y el peso de la estación de la impresora incluyen los paneles . 3D Systems, Inc. Ref. 76-D022 Rev. A... -
Página 25: Kit De Envío De La Impresora Prox® Sls 6100
76-0313 IPM DEL FILTRO DE AIRE DEL LÁSER 76-0502 IPM DEL FILTRO DE AIRE, CARCASA 132573-00 Destornillador hexagonal de bola, largo, 2,5 mm (McM #5497A72) 132897-00 Destornillador hexagonal de bola, largo, 4 mm (McM #5497A74) 3D Systems, Inc. Ref. 76-D022 Rev. A... -
Página 26: Kit De Envío Del Mqc Único
CEPILLO PARA APLICAR ÁCIDO, TAMAÑO 1 x 2 4100-03544 CEPILLO, PINTURA, CERDA DE NAILON, 3 IN 122389-00 MEMORIA USB, 8 GB, USB 2.0, 122092-00 SONDA, TERMOPAR, TIPO K, 12 IN 132566-00 CEPILLO CON MANGO DE NYLON 77-0278 Cable de alimentación del MQC 3D Systems, Inc. Ref. 76-D022 Rev. A... -
Página 27: Póster De Los Requisitos Para Las Instalaciones De La Impresora 3D
PÓSTER DE LOS REQUISITOS PARA LAS INSTALACIONES DE LA IMPRESORA 3D ProX 6100 SLS Rev_A Ref. xx-xxxxxx... - Página 28 .3dsystems .com © 2018 3D Systems, Inc. Todos los derechos reservados. Las especificaciones están sujetas a cambio sin previo aviso . 3D Systems, el logotipo de 3D Systems, Copyright © 3D Systems, Inc . Todos los derechos reservados .
