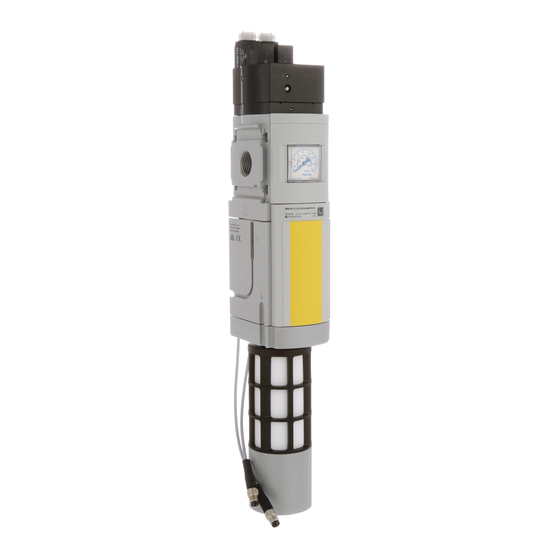

- Página 1 MS6-SV-...-D-10V24 Válvula generadora de presión y de escape Instrucciones | Monta- je, Instalación, Func. de seguridad 8111040 8111040 2019-05b [8111043]...
- Página 2 Traducción del manual original Festo — MS6-SV-...-D-10V24 — 2019-05b...
-
Página 3: Tabla De Contenido
Especificaciones técnicas.................... 20 14.1 Especificaciones técnicas, parte mecánica..............20 14.2 Especificaciones técnicas, neumática................21 14.3 Especificaciones técnicas, parte eléctrica..............22 14.4 Características relativas a la seguridad................ 23 14.5 Caudal de llenado......................24 14.6 Tiempo de escape......................25 Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 4: Documentos Aplicables
Documentos aplicables Documentos aplicables Todos los documentos disponibles sobre el producto è www.festo.com/pk. Normas especificadas Estado de versión 2006/42/EG EN 1037 + A1:2008-04 EN ISO 4414:2010-11 EN ISO 13849-1:2015-12 EN ISO 13849-2:2012-10 Tab. 1 Normas/Directivas especificadas en el documento Seguridad Instrucciones de seguridad –... -
Página 5: Uso Incorrecto Previsible
Más información – Accesorios è www.festo.com/catalogue. – Piezas de repuesto èwww.festo.com/spareparts. Servicio de postventa Ante cualquier problema técnico, póngase en contacto con el representante regional de Festo è www.festo.com. Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 6: Guía De Productos
2 Conexión de bobina válvula servopilotada V2 3 Conexión neumática 2 (presión de salida p2) 4 Indicador de presión (opcional) 5 Sensor de proximidad S2 6 Sensor de proximidad S1 Fig. 1 Elementos de mando y conexiones Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 7: Función
Mediante el uso de los sensores de proximidad S1 y S2 es posible alcanzar un nivel de prestaciones d/e en categoría 3. Mediante el uso de otro sensor de proximidad S3 es posible alcan- zar un nivel de prestaciones e en categoría 4. Festo — MS6-SV-...-D-10V24 — 2019-05b... - Página 8 Si se accionan ambas válvulas servopilotadas, el producto pasa primero a la po- sición de conmutación 1 y después, al alcanzar la presión para abrir el paso, pasa automáticamente a la posición de conmutación 2 è Fig.3. Festo — MS6-SV-...-D-10V24 — 2019-05b...
- Página 9 Tab. 4 Símbolo del circuito de la función Comportamiento de conmutación Comportamiento de conmutación de las válvulas internas del producto. La posición ‘normalmente sin presión’ se detecta mediante el sensor de proximidad. Lógica de conmutación è Tab. 3 Lógica de conmutación. Festo — MS6-SV-...-D-10V24 — 2019-05b...
- Página 10 En la tapa del producto hay un tornillo de control del flujo. Mediante el tornillo de control del flujo se puede generar un aumento progresivo de la presión de salida p2 è 14.5 Caudal de llenado. Festo — MS6-SV-...-D-10V24 — 2019-05b...
- Página 11 è è de proximidad S1 y S2. Opcionalmente, si se utiliza un tercer sensor de proximidad S3 Registrar cambio de flanco en sensor de S3 = 1 0 è proximidad S3. Tiempos de respuesta correspondientes Fig.3. è Festo — MS6-SV-...-D-10V24 — 2019-05b...
- Página 12 S2. Desconectar tensión en válvula servopilo- V2 = 0 tada V2. Registrar cambio de flanco en sensor de S2 = 0 1 è proximidad S2. Tiempos de respuesta correspondientes Fig.3. è Tab. 6 Recomendación para control y diagnosis Festo — MS6-SV-...-D-10V24 — 2019-05b...
-
Página 13: Función De Seguridad En Conformidad Con En Iso 13849
Para alcanzar el nivel de prestaciones deseado, se deben aplicar las medidas correspondientes contra CCF conforme a las especificaciones de EN ISO 13849-2. Valor PFH El valor PFH depende de la versión del producto y de la tasa de accionamiento anual (n Festo — MS6-SV-...-D-10V24 — 2019-05b... - Página 14 Guía de productos Valor PFH MS6-SV-…-D 1 PFHd [10 2 Tasa de accionamiento (nop) [10 Fig. 5 Valor PFHd MS6-SV-…-D Valor PFH MS6-SV-…-D-S3 1 PFHd [10 2 Tasa de accionamiento (nop) [10 Fig. 6 Valor PFHd MS6-SV-…-D-S3 Festo — MS6-SV-...-D-10V24 — 2019-05b...
-
Página 15: Montaje
El espacio libre garantiza una descarga del aire libre de perturbaciones. Fig. 7 Instalación • Observar el sentido de flujo de la conexión 1 a la conexión 2. Las cifras 1 y 2 del cuerpo sirven de orientación è Fig.8. Fig. 8 Sentido de flujo Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 16: Montaje Con Unidades De Mantenimiento De La Serie Ms
Respetar la profundidad de roscado permitida de la rosca de conexión: 10 mm. – Asegurarse de que los conductos de aire comprimido están conectados correctamente. – Atornillar los racores en las conexiones neumáticas utilizando el material de junta adecuado. Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 17: Instalación Eléctrica
Instalación Conexión 3 Durante el escape de aire de un sistema a través del producto, se produce mucho ruido. • Recomendación: utilizar un silenciador è www.festo.com/catalogue. – Enroscar el silenciador en la conexión neumática 3. – Asegurarse de que el escape de aire se realiza sin impedimentos. Ni el silenciador ni la conexión 3 deben bloquearse. -
Página 18: Puesta En Funcionamiento
Una vez al mes, como mínimo, ejecutar una conmutación forzosa si la frecuencia de conmutación del proceso es menor. Mantenimiento 10.1 Trabajos de mantenimiento Un silenciador sucio puede alargar el tiempo necesario para el escape de aire del sistema, por lo que puede perjudicar la función de seguridad. Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 19: Limpieza
Poner en funcionamiento el aparato è 8 Puesta en funcionamiento. – Aplicar los posibles remedios è Tab. 8 Eliminación de fallos. – Si el error se repite: ponerse en contacto con el servicio técnico de Festo è www.festo.com. Fallo Posible causa Solución El producto no conmu- La alimentación eléctrica es insufi-... -
Página 20: Desmontaje
Resistencia a las vibraciones Control para el transporte con grado 2 según EN 60068-2-6 Grado de protección Grado de protección IP65I(completamente montado y conectado) Clase de protección Materiales Cuerpo Fundición de aluminio Junta Tab. 9 Especificaciones técnicas, parte mecánica Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 21: Especificaciones Técnicas, Neumática
4300 (con p1 = 6 bar, p2 = 5 bar) Caudal nominal 2 3 [l/min] 9000 (con p1 = 6 bar Caudal normal mín. 2 3 en [l/min] 6000 (con p1 = 6 bar) ³ caso de error crítico Punto para abrir el paso aprox. 50 % de p1 Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 22: Especificaciones Técnicas, Parte Eléctrica
Tensión nominal de funciona- miento Fluctuación de tensión admisi- ± Función de elemento de conmu- Contacto normalmente abierto tación Principio de medición magnetorresistivo Indicación del estado de con- mutación Salida de conmutación Tab. 11 Especificaciones técnicas, parte eléctrica Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 23: Características Relativas A La Seguridad
Fallos de causa común (Common Cause Failure – CCF). è Nota sobre la dinamización Frecuencia de conmutación mínima 1/mes forzada 1) En función del promedio de accionamientos anuales (nop). Tab. 12 Características relativas a la seguridad Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 24: Caudal De Llenado
14.5 Caudal de llenado Caudal del estrangulador qn en función de la cantidad de vueltas n del tornillo de control del flujo p1: 4 bar p1: 8 bar p1: 6 bar p1: 10 bar Fig. 11 Diagrama de caudal Festo — MS6-SV-...-D-10V24 — 2019-05b... -
Página 25: Tiempo De Escape
(0,52) 0,45 0,55 (0,4) (0,6) (0,8) (1,1) (1,2) (1,9) 0,85 (0,8) (1,25) (1,5) (2,2) (2,4) (3,9) (1,7) (2,8) (3,4) (5,3) (5,1) (8,1) 11,0 12,8 (4,8) (8,2) (9,8) (15,4) (16,2) (29,0) Tab. 13 Tiempo de escape Festo — MS6-SV-...-D-10V24 — 2019-05b... - Página 26 Copyright: Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Alemania Sin nuestra expresa autorización, queda terminantemente prohi- bida la reproducción total o parcial de este documento, así como Phone: su uso indebido y/o exhibición o comunicación a terceros. De los +49 711 347-0 infractores se exigirá...
