Manual de servicio de Dell Studio One 19/1909
  Retirada de la unidad de disco duro
  Colocación de la unidad de disco duro
  Retirada de la unidad óptica
  Colocación de la unidad óptica

ADVERTENCIA:
antes de manipular el interior del equipo, siga las instrucciones de seguridad que se entregan con él. Para obtener información
adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en
www.dell.com/regulatory_compliance.
 Retirada de la unidad de disco duro

1. Siga los procedimientos que se indican en el apartado

2. Extraiga la cubierta del equipo (consulte

3. Retire el protector (consulte

4. Afloje los dos tornillos cautivos que fijan el portaunidades para unidad de disco duro al chasis.

5. Deslice la unidad de disco duro hacia usted y levántela para separarla del chasis.

6. Desconecte el conector de la unidad de disco duro de dicha unidad.
NOTA:
si no va a volver a colocar la unidad de disco duro en este momento, desconecte el otro extremo del cable de datos del conector (SATA_1)
y el cable de alimentación del conector (HDD_POWER) de la placa base y póngala aparte.

7. Levante el portaunidades para unidad de disco duro y sáquelo del equipo.

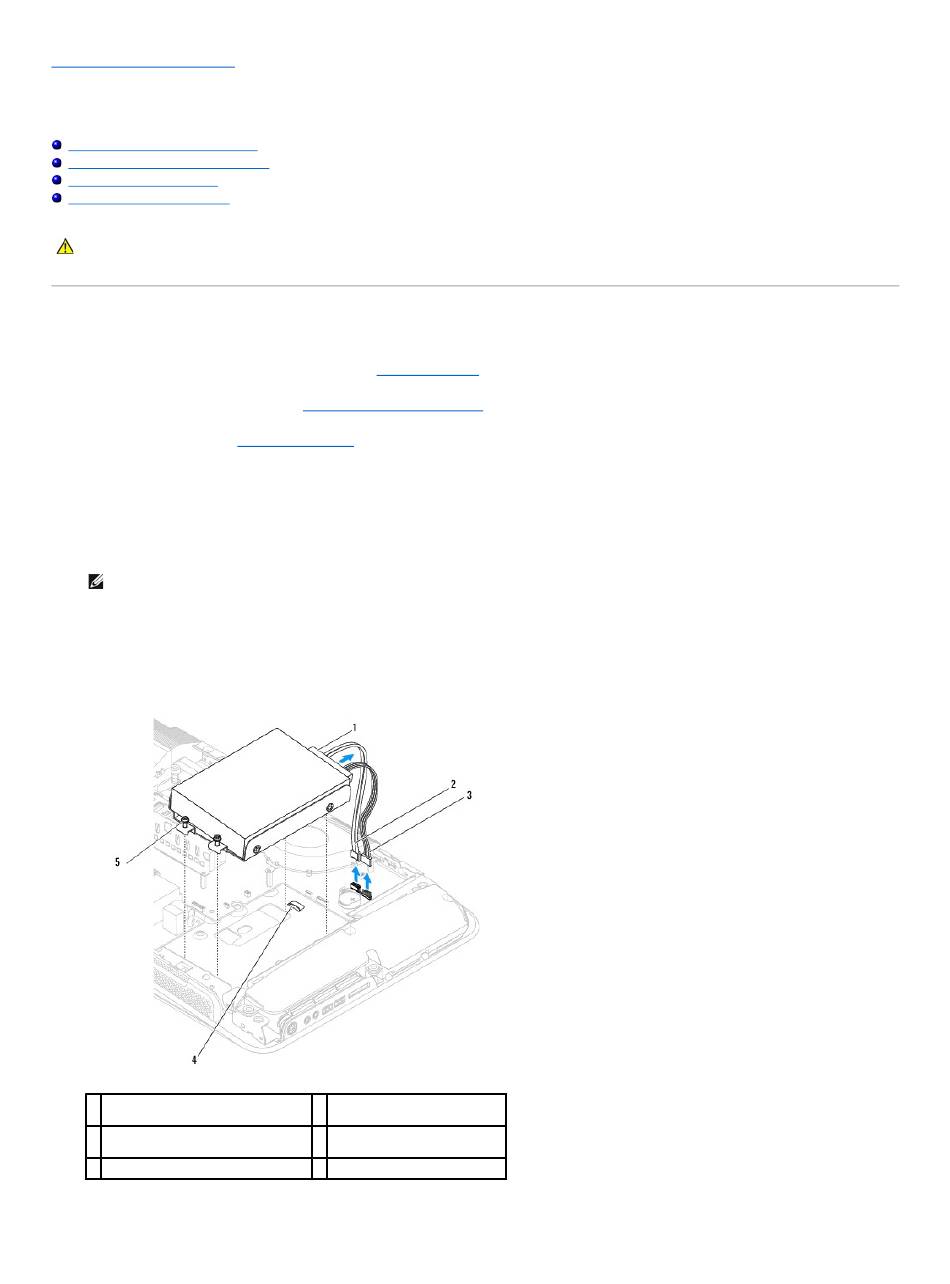

1 Conector de la unidad de disco duro
3 Cable de alimentación de la unidad
de disco duro
5 Tornillos cautivos (2)

8. Retire los cuatro tornillos que fijan la unidad de disco duro al portaunidades para unidad de disco duro.
Antes de
Retirada de la cubierta del
Retirada del
protector).
2 Cable de datos de la unidad de
disco duro
4 Ranuras (2)


comenzar.
equipo).
