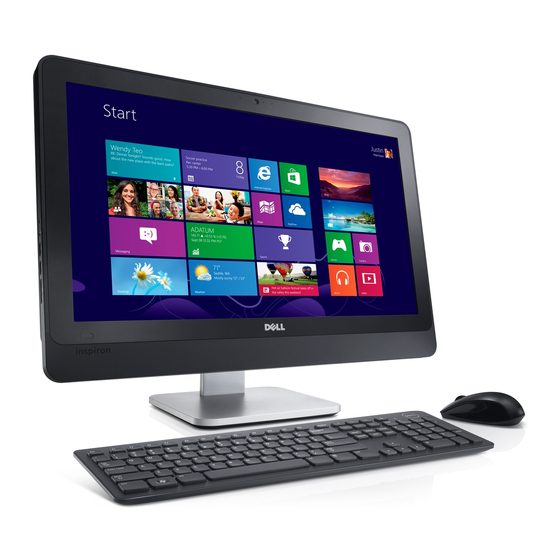

- Página 1 Dell Inspiron One 2330 Manual del propietario Modelo de equipo: Inspiron One 2330 Modelo normativo: W05C Tipo normativo: W05C001...
- Página 2 Un AVISO indica que existe el riesgo de que se produzcan daños materiales, lesiones o incluso la muerte. ____________________ © 2012 Dell Inc. ™ Marcas comerciales usadas en este texto: Dell™, el logotipo de DELL e Inspiron son marcas ® ® comerciales de Dell Inc.; Microsoft , Windows y el logotipo del botón de inicio de Windows...
-
Página 3: Tabla De Contenido
Contenido Antes de comenzar ....Apagado del equipo y de los dispositivos conectados . . . Instrucciones de seguridad ....Herramientas recomendadas . - Página 4 Tarjeta de pantalla táctil ... . Extracción de la tarjeta de la pantalla táctil ..Colocación de la tarjeta de la pantalla táctil ..Tarjeta del convertidor .
- Página 5 11 Soporte de montaje VESA ... . Extracción del soporte de montaje VESA ..Colocación del soporte de montaje VESA ..12 Unidad de disco duro .
- Página 6 16 Disipador de calor del procesador ..Extracción del disipador de calor del procesador . . . Colocación del disipador de calor del procesador . . . 17 Ventilador del disipador de calor del procesador ..... . . Extracción del ventilador del disipador de calor del procesador .
- Página 7 21 Protector de la placa de E/S ..Extracción del protector de la placa de E/S ..Colocación del protector de la placa de E/S ..22 Unidad de la fuente de alimentación .
- Página 8 26 Placa base ..... . . Extracción de la placa base ....Colocación de la placa base .
-
Página 9: Antes De Comenzar
Antes de comenzar Apagado del equipo y de los dispositivos conectados PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar el equipo. 1 Guarde y cierre todos los archivos abiertos y salga de todos los programas. 2 Siga las instrucciones para apagar el equipo en función del sistema operativo que tenga instalado. -
Página 10: Instrucciones De Seguridad
él . Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Desconecte todas las fuentes de energía antes de abrir la cubierta o los paneles del equipo. -
Página 11: Herramientas Recomendadas
Herramientas recomendadas Es posible que los procedimientos de este documento requieran el uso de las siguientes herramientas: • Un destornillador Phillips • Punta trazadora de plástico Antes de comenzar... - Página 12 Antes de comenzar...
-
Página 13: Después De Trabajar En El Interior Del Equipo
Después de trabajar en el interior del equipo Una vez finalizados los procedimientos de colocación, asegúrese de lo siguiente: • Coloque todos los tornillos y asegúrese de que ningún tornillo suelto permanezca en el interior del equipo. • Conecte todo dispositivo externo, cable, tarjeta y cualquier otra pieza que haya extraído antes de trabajar en el equipo. - Página 14 Después de trabajar en el interior del equipo...
-
Página 15: Información Técnica General
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Vista interior del equipo Protector de la tarjeta de la pantalla táctil Ensamblaje de la unidad óptica... -
Página 16: Componentes De La Placa Base
Minitarjeta inalámbrica Placa base Altavoces (2) Cubierta de E/S Protector de la placa de E/S Ventilador de la fuente de alimentación Placa del botón de encendido Tarjeta del convertidor Componentes de la placa base Información técnica general... - Página 17 Conector del cable de la cámara Zócalo de la batería (BAT1) (WEBCAM) Zócalo del procesador (PROCESSOR) 4 Conector del módulo de memoria (CANAL A MÓDULO DIMM 1) Conector del módulo de memoria Puente de restablecimiento de (CANAL A MÓDULO DIMM 0) CMOS (SW50) Conector del cable del altavoz Conector del cable del altavoz...
- Página 18 Información técnica general...
-
Página 19: Base
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la base Procedimiento PRECAUCIÓN:... - Página 20 3 Deslice y levante la cubierta de la base del equipo. 4 Extraiga los tornillos que fijan la base al equipo. 5 Gire la base hacia arriba y retírela del equipo. tornillos (4) base Base...
-
Página 21: Colocación De La Base
Colocación de la base Procedimiento 1 Alinee los orificios de los tornillos de la base con los orificios de los tornillos del equipo. 2 Coloque los tornillos que fijan la base al equipo. 3 Deslice la cubierta de la base y ajústela hasta dejarla acoplada. 4 Siga las instrucciones del apartado "Después de trabajar en el interior del equipo"... - Página 22 Base...
-
Página 23: Cubierta Posterior
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la cubierta posterior Requisitos previos 1 Retire la base. -
Página 24: Colocación De La Cubierta Posterior
3 Levante la cubierta posterior para retirarla del equipo. ranuras (2) cuadro intermedio tornillos (4) cubierta posterior Colocación de la cubierta posterior Procedimiento 1 Coloque la cubierta posterior en el equipo y ajústela hasta dejarla acoplada. 2 Asegúrese de que los orificios de los tornillos de la cubierta posterior estén alineados con los orificios de los tornillos del cuadro intermedio. -
Página 25: Tarjeta De Pantalla Táctil
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la tarjeta de la pantalla táctil Requisitos previos 1 Retire la base. - Página 26 2 Desconecte el cable de la placa base de la tarjeta de la pantalla táctil. 3 Levante los pestillos del conector y desconecte los cables de la tarjeta de la pantalla táctil de la tarjeta. conectores (4) cable de la placa base cables de la tarjeta de la pantalla táctil (4) Tarjeta de pantalla táctil...
- Página 27 4 Extraiga los tornillos que fijan la tarjeta de la pantalla táctil al chasis. 5 Levante la tarjeta de la pantalla táctil para extraerla del chasis. tornillos (2) tarjeta de pantalla táctil Tarjeta de pantalla táctil...
-
Página 28: Colocación De La Tarjeta De La Pantalla Táctil
Colocación de la tarjeta de la pantalla táctil Procedimiento 1 Alinee los orificios de los tornillos de la tarjeta de la pantalla táctil con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan la tarjeta de la pantalla táctil al chasis. 3 Conecte todos los cables de la tarjeta de la pantalla táctil a los conectores de la tarjeta de la pantalla táctil y asegure los pestillos. -
Página 29: Tarjeta Del Convertidor
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la tarjeta del convertidor Requisitos previos 1 Retire la base. - Página 30 Procedimiento 1 Desconecte el cable de la tarjeta del convertidor y el cable de retroiluminación de la pantalla de los conectores en la tarjeta del convertidor. 2 Retire los tornillos que fijan la tarjeta del convertidor al chasis. 3 Extraiga la tarjeta del convertidor del chasis. cable de retroiluminación de la pantalla 2 tarjeta del convertidor tornillos (2)
-
Página 31: Colocación De La Tarjeta Del Convertidor
Colocación de la tarjeta del convertidor Procedimiento 1 Alinee los orificios de los tornillos de la tarjeta del convertidor con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan la tarjeta del convertidor al chasis. 3 Conecte el cable de la tarjeta del convertidor y el cable de retroiluminación de la pantalla a los conectores de la tarjeta del convertidor. - Página 32 Tarjeta del convertidor...
-
Página 33: Placa Del Botón De Encendido
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la placa del botón de encendido Requisitos previos 1 Retire la base. -
Página 34: Colocación De La Placa Del Botón De Encendido
2 Desconecte el cable de la placa del botón de encendido del conector de la placa del botón de encendido. cuadro intermedio placa del botón de encendido cable de la placa del botón de encendido Colocación de la placa del botón de encendido Procedimiento 1 Conecte el cable de la placa del botón de encendido al conector de la placa del botón de encendido. -
Página 35: Módulos De Memoria
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de los módulos de memoria Requisitos previos 1 Retire la base. - Página 36 2 Abra con cuidado con la punta de los dedos los ganchos de fijación situados en cada extremo del conector del módulo de memoria hasta que salga el módulo de memoria. 3 Extraiga el módulo de memoria de su conector. ganchos de fijación (2) conector del módulo de memoria módulo de memoria...
-
Página 37: Colocación De Los Módulos De Memoria
Colocación de los módulos de memoria Procedimiento 1 Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. 2 Deslice el módulo de memoria para introducirlo firmemente en el conector formando un ángulo de 45 grados y presiónelo hasta que encaje en su sitio. - Página 38 Módulos de memoria...
-
Página 39: Unidad Óptica
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la unidad óptica Requisitos previos 1 Retire la base. - Página 40 Procedimiento 1 Desconecte el cable de alimentación y de datos del conector de la unidad óptica. 2 Extraiga los tornillos que fijan la unidad óptica al chasis. 3 Deslice y extraiga la unidad óptica del chasis. unidad óptica tornillos (2) cables de datos y de alimentación 4 Extraiga los tornillos que fijan el soporte para unidad óptica a la unidad óptica.
- Página 41 6 Gire el embellecedor de la unidad óptica hacia arriba para liberarlo de la unidad óptica. 7 Extraiga el embellecedor de la unidad óptica. embellecedor de la unidad óptica soporte para unidad óptica tornillos (2) Unidad óptica...
-
Página 42: Colocación De La Unidad Óptica
Colocación de la unidad óptica Procedimiento 1 Alinee el embellecedor de la unidad óptica con la unidad óptica y ajústelo hasta dejarlo acoplado. 2 Alinee los orificios de los tornillos del soporte para unidad óptica con los orificios de los tornillos de la unidad óptica. 3 Coloque los tornillos que fijan el soporte para unidad óptica a la unidad óptica. -
Página 43: Soporte De Montaje Vesa
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. NOTA: La medida del soporte de montaje VESA del equipo es de 100 x 100 mm. -
Página 44: Colocación Del Soporte De Montaje Vesa
Colocación del soporte de montaje VESA Procedimiento 1 Alinee los orificios de los tornillos del soporte de montaje VESA con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan el soporte de montaje VESA al chasis. Requisitos posteriores 1 Coloque la cubierta posterior. -
Página 45: Unidad De Disco Duro
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. PRECAUCIÓN: Para evitar la pérdida de datos, no extraiga la unidad de disco duro mientras el equipo esté... - Página 46 Procedimiento 1 Extraiga el cable de datos y de alimentación de la unidad óptica de las guías de colocación que se encuentran en la canastilla para unidades de disco duro. 2 Desconecte el cable de alimentación y de datos del conector de la unidad de disco duro.
- Página 47 6 Extraiga los tornillos que fijan la canastilla para unidades de disco duro al disco duro. 7 Deslice la unidad de disco duro para retirarla de la canastilla. unidad de disco duro tornillos (4) canastilla para unidades de disco duro Unidad de disco duro...
-
Página 48: Colocación De La Unidad De Disco Duro
Colocación de la unidad de disco duro Procedimiento 1 Deslice e introduzca la unidad de disco duro en la canastilla. 2 Alinee los orificios de los tornillos de la canastilla para unidades de disco duro con los orificios de los tornillos de la unidad de disco duro. 3 Coloque los tornillos que fijan la canastilla para unidades de disco duro al disco duro. -
Página 49: Protector De La Placa Base
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del protector de la placa base Requisitos previos 1 Retire la base. - Página 50 Procedimiento 1 Extraiga los tornillos que fijan el protector de la placa base al chasis. 2 Gire el protector de la placa base hacia un costado de su equipo y luego libérelo del chasis. protector de la placa base tornillos (4) Protector de la placa base...
-
Página 51: Colocación Del Protector De La Placa Base
Colocación del protector de la placa base Procedimiento 1 Alinee los orificios de los tornillos del protector de la placa base con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan el protector de la placa base al chasis. Requisitos posteriores 1 Coloque el soporte de montaje VESA. - Página 52 Protector de la placa base...
-
Página 53: Minitarjeta Inalámbrica
NOTA: Dell no garantiza la compatibilidad ni proporciona asistencia para las minitarjetas de otros fabricantes. Si ha pedido una minitarjeta inalámbrica con su equipo, la tarjeta ya vendrá... - Página 54 Procedimiento 1 Desconecte los cables de la antena de los conectores de la minitarjeta. 2 Extraiga los tornillos que fijan la minitarjeta al conector de la placa base. tornillos (2) cables de la antena (2) 3 Deslice y extraiga la minitarjeta del conector de la placa base. conector de la placa base minitarjeta Minitarjeta inalámbrica...
-
Página 55: Colocación De La Minitarjeta Inalámbrica
Colocación de la minitarjeta inalámbrica Procedimiento 1 Alinee la muesca de la minitarjeta con la lengüeta del conector de la placa base. PRECAUCIÓN: Ejerza una presión firme y uniforme para deslizar la minitarjeta hasta que encaje en su sitio. Si ejerce una fuerza excesiva, puede dañar el conector. - Página 56 Requisitos posteriores 1 Coloque el protector de la placa base. Consulte el apartado "Colocación del protector de la placa base" en la página 51. 2 Coloque el soporte de montaje VESA. Consulte el apartado "Colocación del soporte de montaje VESA" en la página 44.
-
Página 57: Altavoces
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de los altavoces Requisitos previos 1 Retire la base. - Página 58 Procedimiento 1 Desconecte los cables de los altavoces izquierdo y derecho de los conectores de la placa base. 2 Extraiga los cables de los altavoces de las guías de colocación del chasis. 3 Extraiga los tornillos que fijan los altavoces al chasis. 4 Levante los altavoces para sacarlos del chasis.
-
Página 59: Colocación De Los Altavoces
Colocación de los altavoces Procedimiento 1 Alinee los orificios de los tornillos de los altavoces con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan los altavoces al chasis. 3 Pase los cables de los altavoces por las guías de colocación del chasis. 4 Conecte los cables de los altavoces izquierdo y derecho a los conectores de la placa base. - Página 60 Altavoces...
-
Página 61: Disipador De Calor Del Procesador
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del disipador de calor del procesador Requisitos previos 1 Retire la base. - Página 62 Procedimiento 1 Quite el tornillo que fija el disipador de calor del procesador al chasis. 2 Siguiendo el orden que se indica en el disipador de calor del procesador, afloje los tornillos cautivos que fijan el disipador de calor del procesador a la placa base.
-
Página 63: Colocación Del Disipador De Calor Del Procesador
Colocación del disipador de calor del procesador Procedimiento NOTA: La pasta térmica original puede reutilizarse si la placa base original y el disipador de calor se vuelven a instalar juntos. Si sustituye la placa base o el disipador de calor, utilice la almohadilla térmica incluida en el kit para garantizar la conductividad térmica. - Página 64 Disipador de calor del procesador...
-
Página 65: Ventilador Del Disipador De Calor Del Procesador
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del ventilador del disipador de calor del procesador Requisitos previos 1 Retire la base. - Página 66 Procedimiento 1 Desconecte el cable del ventilador del disipador de calor del procesador del conector de la placa base. 2 Extraiga los tornillos que fijan el ventilador del disipador de calor del procesador al chasis. 3 Despegue la parte de la película de aluminio adherida al disipador de calor del procesador.
-
Página 67: Colocación Del Ventilador Del Disipador De Calor Del Procesador
Colocación del ventilador del disipador de calor del procesador Procedimiento 1 Alinee los orificios de los tornillos del ventilador del disipador de calor del procesador con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan el ventilador del disipador de calor del procesador al chasis. - Página 68 Ventilador del disipador de calor del procesador...
-
Página 69: Procesador
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del procesador Requisitos previos 1 Retire la base. - Página 70 Procedimiento 1 Presione y empuje la palanca de liberación de la cubierta del procesador hacia abajo y hacia fuera para soltarla de la lengüeta que la fija. 2 Extienda totalmente la palanca de liberación para abrir la cubierta del procesador. Deje extendida la palanca de liberación en la posición de liberación para que el zócalo esté...
-
Página 71: Colocación Del Procesador
Colocación del procesador Procedimiento 1 Desembale el nuevo procesador y tenga cuidado de no tocar la parte inferior de este. PRECAUCIÓN: Descargue la electricidad estática de su cuerpo. Para ello, toque una superficie metálica sin pintar. PRECAUCIÓN: Deberá colocar el procesador correctamente en el zócalo para evitar que se dañe permanentemente el procesador. - Página 72 7 Elimine la pasta térmica de la parte inferior del disipador de calor. 8 Aplique la nueva pasta térmica en la parte superior del procesador. PRECAUCIÓN: No olvide aplicar pasta térmica nueva. La pasta térmica nueva es fundamental para garantizar una protección térmica adecuada, necesaria para un funcionamiento óptimo del procesador.
-
Página 73: Soporte Del Ventilador De La Fuente De Alimentación
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del soporte del ventilador de la fuente de alimentación Requisitos previos 1 Retire la base. - Página 74 Procedimiento 1 Extraiga el tornillo que fija el soporte del ventilador de la fuente de alimentación al chasis. 2 Levante el soporte del ventilador de la fuente de alimentación para retirarlo del chasis. tornillo soporte del ventilador de la fuente de alimentación Soporte del ventilador de la fuente de alimentación...
-
Página 75: Colocación Del Soporte Del Ventilador De La Fuente De Alimentación
Colocación del soporte del ventilador de la fuente de alimentación Procedimiento 1 Alinee el orificio del tornillo del soporte del ventilador de la fuente de alimentación con el orificio del tornillo del chasis. 2 Coloque el tornillo que fija el soporte del ventilador de la fuente de alimentación al chasis. - Página 76 Soporte del ventilador de la fuente de alimentación...
-
Página 77: Cubierta De E/S
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la cubierta de E/S Requisitos previos 1 Retire la base. - Página 78 Procedimiento Levante con cuidado la cubierta de E/S para liberarla de las lengüetas que fijan la cubierta al chasis. cubierta de E/S Cubierta de E/S...
-
Página 79: Colocación De La Cubierta De E/S
Colocación de la cubierta de E/S Procedimiento Coloque la cubierta de E/S sobre el protector de la placa de E/S y ajústela hasta dejarla acoplada. Requisitos posteriores 1 Coloque la cubierta posterior. Consulte el apartado "Colocación de la cubierta posterior" en la página 24. 2 Coloque la base. - Página 80 Cubierta de E/S...
-
Página 81: Protector De La Placa De E/S
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del protector de la placa de E/S Requisitos previos 1 Retire la base. - Página 82 Procedimiento 1 Extraiga los tornillos que fijan el puerto para alimentación al protector de la placa de E/S. 2 Extraiga el tornillo que fija la placa de control de la fuente de alimentación al protector de la placa de E/S. 3 Extraiga los tornillos que fijan el protector de la placa de E/S al chasis.
- Página 83 5 Deslice el puerto para alimentación y la placa de control de la fuente de alimentación por la ranura del protector de la placa de E/S. 6 Desconecte el cable del ventilador de la fuente de alimentación de los conectores de la placa base. 7 Levante el protector de la placa de E/S para retirarlo del chasis.
-
Página 84: Colocación Del Protector De La Placa De E/S
Colocación del protector de la placa de E/S Procedimiento 1 Conecte el cable del ventilador de la fuente de alimentación a los conectores de la placa base. 2 Deslice el puerto para alimentación y la placa de control de la fuente de alimentación por la ranura del protector de la placa de E/S. -
Página 85: Unidad De La Fuente De Alimentación
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la unidad de la fuente de alimentación Requisitos previos 1 Retire la base. - Página 86 Procedimiento 1 Desconecte el cable de alimentación principal y de alimentación del procesador de los conectores de la placa base. 2 Extraiga el cable de alimentación principal y el cable de alimentación del procesador de las guías de colocación del chasis. 3 Extraiga el cable del puerto de la fuente de alimentación de las guías de colocación del chasis.
-
Página 87: Colocación De La Unidad De La Fuente De Alimentación
Colocación de la unidad de la fuente de alimentación Procedimiento 1 Alinee los orificios de los tornillos de la unidad de la fuente de alimentación con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan la unidad de la fuente de alimentación al chasis. - Página 88 7 Coloque la base. Consulte el apartado "Colocación de la base" en la página 21. 8 Siga las instrucciones del apartado "Después de trabajar en el interior del equipo" en la página 13. Unidad de la fuente de alimentación...
-
Página 89: Ventilador De La Fuente De
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del ventilador de la fuente de alimentación Requisitos previos 1 Retire la base. - Página 90 Procedimiento 1 Extraiga los tornillos que fijan el ventilador de la fuente de alimentación al protector de la placa de E/S. 2 Levante el ventilador de la fuente de alimentación para retirarlo del protector de la placa de E/S. ventilador de la fuente de alimentación tornillos (2) Ventilador de la fuente de alimentación...
-
Página 91: Colocación Del Ventilador De La Fuente De Alimentación
Colocación del ventilador de la fuente de alimentación Procedimiento 1 Alinee los orificios de los tornillos del ventilador de la fuente de alimentación con los orificios de los tornillos del protector de la placa de E/S. 2 Coloque los tornillos que fijan el ventilador de la fuente de alimentación al protector de la placa de E/S. - Página 92 Ventilador de la fuente de alimentación...
-
Página 93: Placa De E/S
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la placa de E/S Requisitos previos 1 Retire la base. - Página 94 Procedimiento 1 Desconecte el cable principal de alimentación del conector de la placa base y apártelo de la placa de E/S. 2 Extraiga el tornillo que fija el cable de conexión a tierra al chasis. 3 Desconecte el cable de la pantalla y el cable de entrada de AV de los conectores en la placa de E/S.
- Página 95 4 Extraiga los tornillos que fijan la placa de E/S al chasis. 5 Levante la placa de E/S para retirarla del chasis. placa de E/S tornillos (5) Placa de E/S...
-
Página 96: Colocación De La Placa De E/S
Colocación de la placa de E/S Procedimiento 1 Alinee los orificios de los tornillos de la placa de E/S con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan la placa de E/S al chasis. 3 Conecte el cable de la pantalla y el cable de entrada de AV a los conectores en la placa de E/S. -
Página 97: Batería De Tipo Botón
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Es posible que la batería explote si se instala de forma incorrecta. - Página 98 Procedimiento Utilice una punta trazadora de plástico y haga palanca con cuidado para sacar la batería de tipo botón del zócalo de la batería de la placa base. batería de tipo botón punta trazadora de plástico Batería de tipo botón...
-
Página 99: Colocación De La Batería De Tipo Botón
Colocación de la batería de tipo botón Procedimiento Introduzca la batería de tipo botón en el zócalo de la batería de la placa base, con el lado positivo hacia arriba. Requisitos posteriores 1 Coloque el protector de la placa base. Consulte el apartado "Colocación del protector de la placa base"... - Página 100 Batería de tipo botón...
-
Página 101: Placa Base
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de la placa base NOTA: La etiqueta de servicio del equipo se encuentra en la placa base. - Página 102 7 Extraiga la cubierta de E/S. Consulte el apartado "Extracción de la cubierta de E/S" en la página 77. 8 Extraiga el protector de la placa de E/S. Consulte el apartado "Extracción del protector de la placa de E/S" en la página 81.
- Página 103 3 Levante con cuidado la placa base hacia un costado de su equipo y extráigala del chasis. placa base tornillos (8) Placa base...
-
Página 104: Colocación De La Placa Base
Colocación de la placa base Procedimiento 1 Alinee los orificios de los tornillos de la placa base con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan la placa base al chasis. 3 Conecte todos los cables a los conectores de la placa base. Requisitos posteriores 1 Coloque la minitarjeta inalámbrica. -
Página 105: Introducción De La Etiqueta De Servicio En El Bios
10 Coloque el soporte de montaje VESA. Consulte el apartado "Colocación del soporte de montaje VESA" en la página 44. 11 Coloque la cubierta posterior. Consulte el apartado "Colocación de la cubierta posterior" en la página 24. 12 Coloque la base. Consulte el apartado "Colocación de la base"... - Página 106 Placa base...
-
Página 107: Módulos De La Antena
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción de los módulos de la antena Requisitos previos 1 Retire la base. - Página 108 10 Extraiga la minitarjeta inalámbrica. Consulte el apartado "Extracción de la minitarjeta inalámbrica" en la página 53. 11 Extraiga la cubierta de E/S. Consulte el apartado "Extracción de la cubierta de E/S" en la página 77. 12 Extraiga el soporte del ventilador de la fuente de alimentación. Consulte el apartado "Extracción del soporte del ventilador de la fuente de alimentación"...
- Página 109 Procedimiento 1 Extraiga los tornillos que fijan los módulos de la antena al chasis. 2 Tome nota de la colocación de los cables de la antena y extraiga los cables de la antena de las guías de colocación del chasis. 3 Levante los módulos de la antena para retirarlos del chasis.
-
Página 110: Colocación De Los Módulos De La Antena
Colocación de los módulos de la antena Procedimiento 1 Alinee los orificios de los tornillos de los módulos de la antena con los orificios de los tornillos del chasis. 2 Coloque los tornillos que fijan los módulos de la antena al chasis. 3 Pase los cables de la antena por las guías de colocación del chasis. - Página 111 10 Coloque la tarjeta del convertidor. Consulte el apartado "Colocación de la tarjeta del convertidor" en la página 31. 11 Coloque la placa del botón de encendido. Consulte el apartado "Colocación de la placa del botón de encendido" en la página 34. 12 Siga las instrucciones de paso 4 a paso 6 de "Colocación de la unidad óptica"...
- Página 112 Módulos de la antena...
-
Página 113: Panel De La Pantalla
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del panel de la pantalla Requisitos previos 1 Retire la base. - Página 114 10 Extraiga los módulos de memoria. Consulte el apartado "Extracción de los módulos de memoria" en la página 35. 11 Extraiga la minitarjeta inalámbrica. Consulte el apartado "Extracción de la minitarjeta inalámbrica" en la página 53. 12 Extraiga el soporte del ventilador de la fuente de alimentación. Consulte el apartado "Extracción del soporte del ventilador de la fuente de alimentación"...
- Página 115 Procedimiento 1 Presione los pestillos de liberación a cada lado del cable de la pantalla y luego tire del cable para desconectarlo del conector del panel de la pantalla. pestillos de liberación (2) cable de la pantalla Panel de la pantalla...
- Página 116 2 Extraiga los tornillos que fijan el chasis al cuadro intermedio. 3 Libere los cables de la tarjeta de la pantalla táctil del chasis. 4 Levante el chasis para retirarlo del cuadro intermedio. cables de la tarjeta de la pantalla táctil tornillos (20) chasis cuadro intermedio...
- Página 117 5 Retire la cinta adhesiva que está adherida sobre los conectores. 6 Levante el pestillo del conector y desconecte los cables de la tarjeta de la pantalla táctil. cables de la tarjeta de la pantalla táctil (4) 2 conectores (4) pestillo del conector (4) cinta (2) Panel de la pantalla...
- Página 118 7 Extraiga los tornillos que fijan el ensamblaje de la pantalla al cuadro intermedio. 8 Levante con cuidado el ensamblaje de la pantalla para retirarlo del cuadro intermedio. ensamblaje de la pantalla tornillos (4) cuadro intermedio Panel de la pantalla...
- Página 119 9 Extraiga los tornillos que fijan los soportes de la pantalla al panel de la pantalla. 10 Extraiga los soportes de la pantalla del panel de la pantalla. panel de la pantalla tornillos (4) soportes de la pantalla (2) Panel de la pantalla...
-
Página 120: Colocación Del Panel De La Pantalla
Colocación del panel de la pantalla Procedimiento 1 Alinee los orificios de los tornillos de los soportes de la pantalla con los orificios de los tornillos del panel de la pantalla. 2 Coloque los tornillos que fijan los soportes de la pantalla al panel de la pantalla. - Página 121 6 Coloque la unidad de la fuente de alimentación. Consulte el apartado "Colocación de la unidad de la fuente de alimentación" en la página 87. 7 Coloque el protector de la placa de E/S. Consulte el apartado "Colocación del protector de la placa de E/S" en la página 84.
- Página 122 18 Coloque la tarjeta de la pantalla táctil. Consulte el apartado "Colocación de la tarjeta de la pantalla táctil" en la página 28. 19 Coloque la cubierta posterior. Consulte el apartado "Colocación de la cubierta posterior" en la página 24. 20 Coloque la base.
-
Página 123: Módulo De La Cámara
él y siga los pasos de "Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. Extracción del módulo de la cámara Requisitos previos 1 Retire la base. - Página 124 10 Extraiga los módulos de memoria. Consulte el apartado "Extracción de los módulos de memoria" en la página 35. 11 Extraiga la minitarjeta inalámbrica. Consulte el apartado "Extracción de la minitarjeta inalámbrica" en la página 53. 12 Extraiga el soporte del ventilador de la fuente de alimentación. Consulte el apartado "Extracción del soporte del ventilador de la fuente de alimentación"...
- Página 125 Procedimiento 1 Desconecte el cable de la cámara del conector en el módulo de la cámara. 2 Extraiga los tornillos que fijan el módulo de la cámara al cuadro intermedio. 3 Levante el módulo de la cámara para retirarlo del cuadro intermedio. cuadro intermedio cable de la cámara tornillos (2)
-
Página 126: Colocación Del Módulo De La Cámara
Colocación del módulo de la cámara Procedimiento 1 Alinee los orificios de los tornillos del módulo de la cámara con los orificios de los tornillos del cuadro intermedio. 2 Coloque los tornillos que fijan el módulo de la cámara al cuadro intermedio. - Página 127 10 Coloque el soporte del ventilador de la fuente de alimentación. Consulte el apartado "Colocación del soporte del ventilador de la fuente de alimentación" en la página 75. 11 Coloque la minitarjeta inalámbrica. Consulte el apartado "Colocación de la minitarjeta inalámbrica" en la página 55.
- Página 128 Módulo de la cámara...
-
Página 129: Programa De Configuración Del Sistema
Acceso al programa de configuración del sistema 1 Encienda (o reinicie) el equipo. 2 Cuando aparezca el logotipo de DELL durante la POST, espere a que se muestre la petición de F2 y, entonces, presione <F2> inmediatamente. NOTA: La petición de F2 indica que el teclado se ha inicializado. Esta petición puede aparecer muy rápidamente, por lo que debe estar atento y presionar... - Página 130 Pantallas del programa de configuración del sistema La pantalla del programa de configuración del sistema muestra la información de la configuración actual o modificable del equipo. La información que se muestra en pantalla se divide en tres áreas: la opción de configuración, la pantalla de ayuda activa y las funciones de tecla.
- Página 131 Opciones principales: información del sistema (continuación) Muestra el nombre del sistema. System Name (Nombre del sistema) Muestra la hora del sistema en el formato hh:mm:ss. System Time (Hora del sistema) Muestra la fecha del sistema en el formato System Date (Fecha del mm:dd:aa.
- Página 132 Opciones principales: información de la memoria Muestra la cantidad de memoria instalada en MB. Memory Installed (Memoria instalada) Muestra la cantidad de memoria instalada Memory Available disponible. (Memoria disponible) Muestra la velocidad de la memoria instalada en Memory Running Speed MHz.
- Página 133 Opciones avanzadas: funciones de la CPU Permite activar o desactivar la función Intel Intel(R) SpeedStep SpeedStep del procesador. Technology (Tecnología Intel(R) SpeedStep) Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada. Permite activar o desactivar la Intel(R) función de virtualización de Intel para el procesador. Virtualization Technology (Tecnología Enabled (Activada) o Disabled (Desactivada).
- Página 134 Opciones avanzadas: configuración de USB Permite activar o desactivar los puertos USB traseros Rear USB Ports del equipo. (Puertos USB traseros) Enabled (Activada) o Disabled (Desactivada). Valor predeterminado: Activada. Permite activar o desactivar los puertos USB Side USB Ports laterales del equipo. (Puertos USB laterales) Enabled (Activada) o Disabled (Desactivada).
- Página 135 Alimentación Permite encender el equipo mediante señales Wake Up by Integrated especiales de LAN o LAN inalámbrica. LAN/WLAN (Activar mediante LAN/WLAN Enabled (Activada) o Disabled (Desactivada).Valor integrada) predeterminado: Desactivada. Permite configurar el comportamiento del equipo AC Recovery después de recuperarse de un fallo en la (Recuperación de CA) alimentación.
- Página 136 Seguridad Muestra el estado de la contraseña del supervisor. Supervisor Password (Contraseña de supervisor) Muestra el estado de la contraseña del usuario. User Password (Contraseña de usuario) Permite definir, cambiar o eliminar la contraseña de Set Supervisor supervisor. Password (Establecer contraseña de supervisor) Permite establecer los niveles de acceso de los...
- Página 137 Inicio Permite establecer el estado de la tecla Bloq Num Numlock Key (Tecla durante el inicio. Bloq Num) On (Encendido); Off (Apagado). Valor predeterminado: On. Permite activar o desactivar la pantalla de errores Keyboard Errors relativos al teclado durante el inicio. (Errores del teclado) Report (Notificar) o Do Not Report (No notificar).
-
Página 138: Secuencia De Inicio
Salir Permite guardar cambios y salir del programa Save Changes and Reset configuración del sistema. (Guardar los cambios y reiniciar) Permite descartar cambios y salir del programa Discard Changes and configuración del sistema. Reset (Descartar los cambios y reiniciar) Permite restaurar la configuración predeterminada. Load Defaults (Cargar configuración predeterminada) - Página 139 Cambio de la secuencia de inicio para el inicio actual Puede utilizar esta función para cambiar la secuencia de inicio actual, por ejemplo para iniciar desde la unidad óptica y ejecutar Dell Diagnostics desde el disco Drivers and Utilities. En el siguiente inicio se restaura la anterior secuencia de inicio.
-
Página 140: Borrado De Contraseñas Olvidadas
"Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Debe desenchufar el equipo del enchufe eléctrico para borrar la configuración de CMOS. - Página 141 8 Extraiga el conector del puente de 2 patas de las patas 1 y 2 y colóquelo en las patas 2 y 3. 9 Coloque el protector de la placa base. Consulte el apartado "Colocación del protector de la placa base" en la página 51.
-
Página 142: Cómo Borrar La Configuración De Cmos
"Antes de comenzar" en la página 9. Para obtener información adicional sobre prácticas recomendadas de seguridad, consulte la página de inicio sobre el cumplimiento de normativas en dell.com/regulatory_compliance. AVISO: Debe desenchufar el equipo del enchufe eléctrico para borrar la configuración de CMOS. - Página 143 9 Coloque el protector de la placa base. Consulte el apartado "Colocación del protector de la placa base" en la página 51. 10 Coloque el soporte de montaje VESA. Consulte el apartado "Colocación del soporte de montaje VESA" en la página 44.
- Página 144 Programa de configuración del sistema...
-
Página 145: Actualización Del Bios
Choose from My Products and Services List (Elegir desde la lista de Mis productos y servicios) • Choose from a list of all Dell products (Elegir desde la lista de los productos de Dell) Haga clic en Continue (Continuar) y siga las instrucciones que aparecen en la pantalla. - Página 146 6 En la ventana Please select your download method (Seleccione el método de descarga) debajo, haga clic en For Single File Download via Browser (Para descarga de único archivo mediante el explorador), y, luego, haga clic en Download Now (Descargar ahora). 7 En la ventana Save As (Guardar como), seleccione una ubicación adecuada para descargar el archivo en su equipo.
