3 Descripción del instrumento
3.2

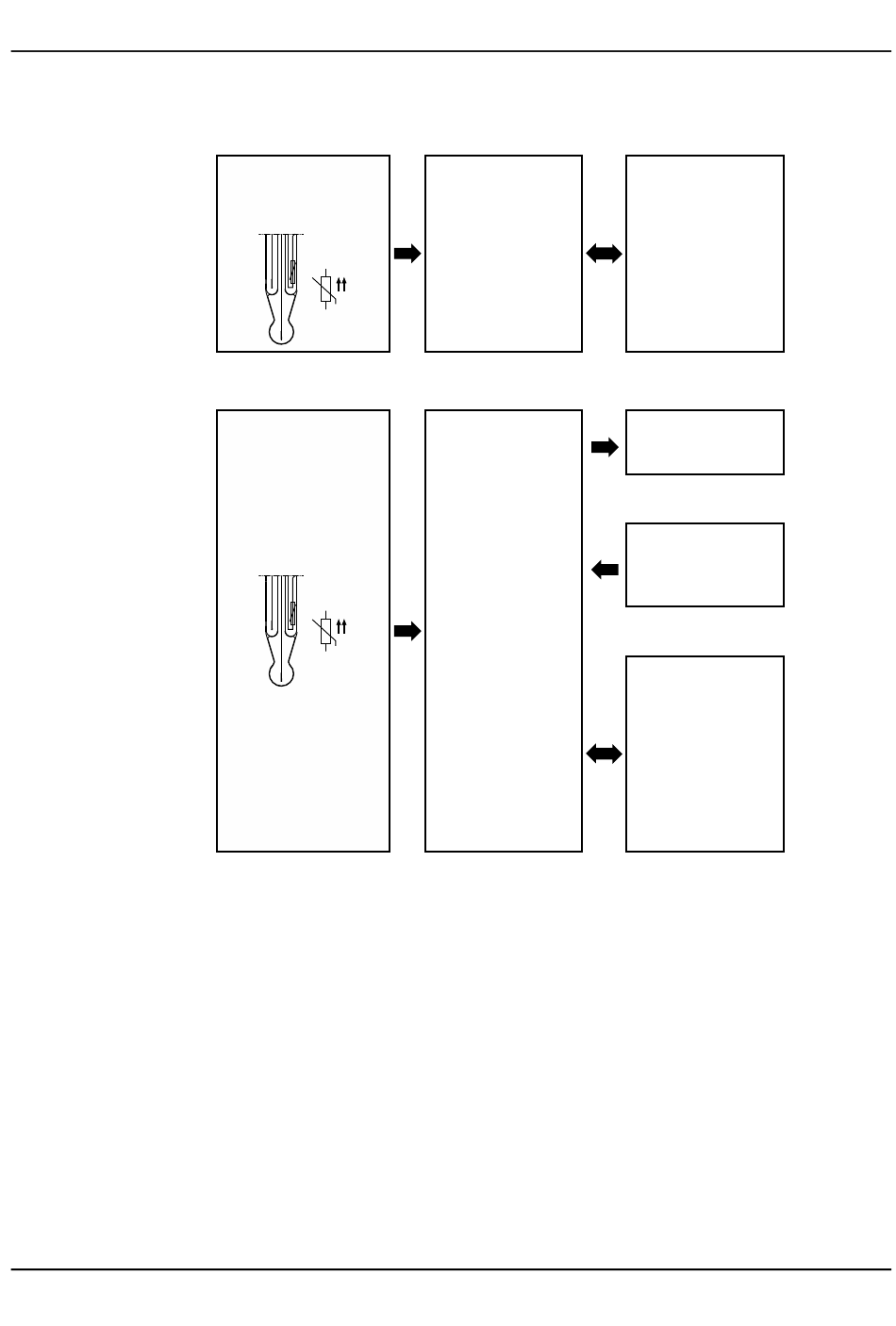

Diagrama de bloque

Versión del instrumento con 5 pines
Versión del instrumento con 8 pines
10
pH-Sensor mit
Variopin- bzw.
pH/Redox-Sensor
mit N-Anschluss
ϑ
pH-Sensor mit
Variopin- bzw.
pH/Redox-Sensor
mit N-Anschluss
ϑ
JUMO digiLine-
Elektronik
Variante 5-polig
JUMO digiLine-
Elektronik
Variante 8-polig
digitale Schnittstelle
für JUMO digiLine,
JUMO DSM-Software
und Modbus RTU
Analogausgang
Einheitssignal
4 bis 20 mA
Binäreingang
Holdfunktion oder
Funktionswahl für
Analogausgang
digitale Schnittstelle
für JUMO
DSM-Software
