6 Conexión eléctrica

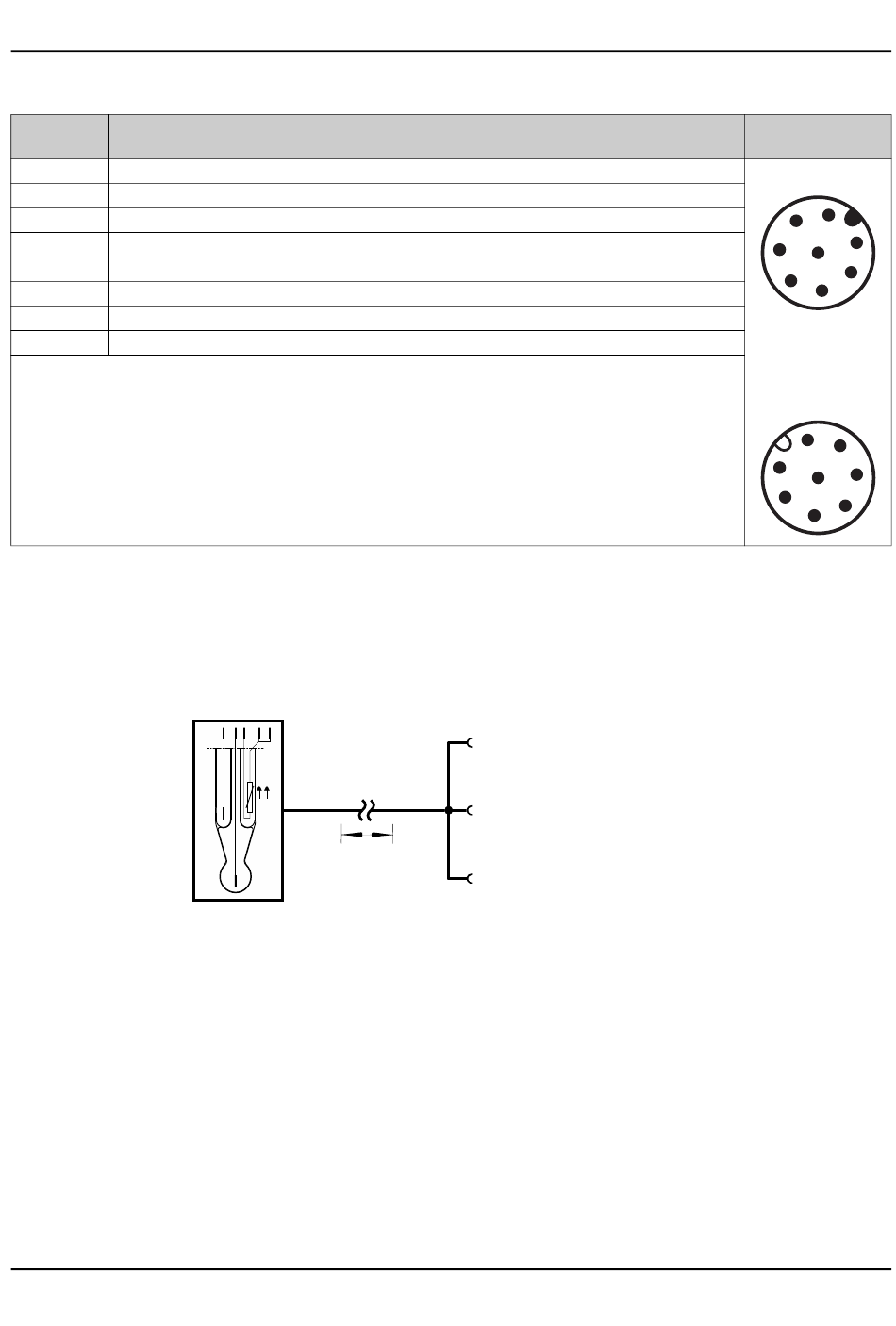

Variante con enchufe M12 de 8 pines código A
Pin Potencial
1 +5 V (sólo se alimenta en caso de conexión a PC)
2 sin ocupar
3 GND
4 RS485 B (RxD/TxD-)
5 RS485 A (RxD/TxD+)
6 Entrada binaria para contacto libre de potencial contra GND
7 Salida analógica 4 a 20 mA +
8 Salida analógica 4 a 20 m -
Para la conexión como convertidor de 2 hilos con señal normalizada (4 a 20mA) sede de confec-
cionar un cable de conexión con clavija M12 de 8 pines.
a
La alimentación de DC 5 V sólo se puede realizar en conexión a un PC para la configuración mediante el software JUMO DSM y se
pone a disposición mediante interfaz USB-RS485.
b
Con un funcionamiento del convertidor a 2 hilos, el convertidor se alimenta exclusivamente por el bucle de corriente (pins 7 y 8). Tenga
en cuenta los correspondientes ejemplos de conexión. La alimentación de tensión del bucle de corriente debe estar separada galváni-
camente.
6.2.1 Separación galvánica
Sensor
22
b
b
J
DC 50 V
AC 30 V
a
Slida analógica
Señales normalizadas 4 a 20 mA
Interfaz digital
Entrada binaria
Símbolo cone-
xión a enchufe
Enchufe
2
3
1
4
8
7
5
6
Hembrilla
2
3
1
4
8
7
5
6
