5
Montaje
5.1
Emplazamiento de montaje y condiciones climáticas
En lugar de montaje debe estar libre de vibraciones. Se deben evitar campos electromagnéticos moti-
vados p.ej. por motores o transformadores etc. La temperatura ambiente así como la humedad relativa
en el lugar de montaje deben cumplir los datos técnicos. Clases y vapores agresivos afectan negativa-
mente la duración de vida del instrumento.
5.2
Dimensiones

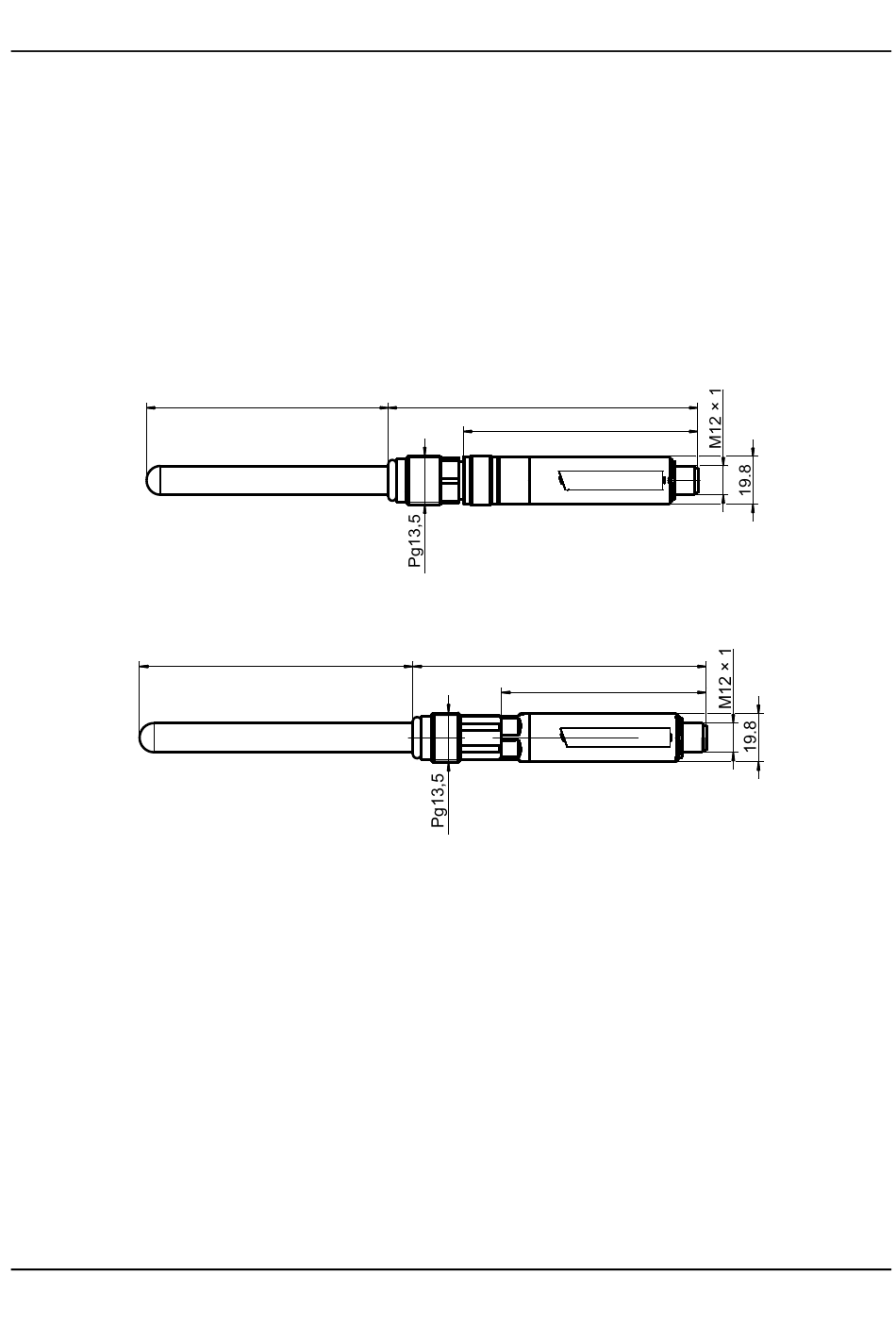

Los siguientes planos acotados indican las dimensiones de los sensores con electrónica JUMO digiLine.
La longitud de montaje es variable y depende del modelo de sensor al que está unida la electrónica di-
giLine.
Dimensiones del sensor con electrónica JUMO digiLine con conexión Variopin
Profundidad de inserción
Dimensiones del sensor con electrónica JUMO digiLine con conexión N
Profundidad de inserción
~134
101.3
~121
84.3
