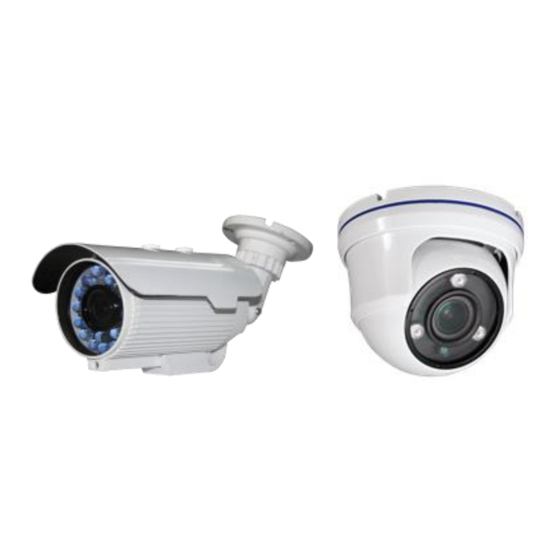

- Página 1 Cámaras TBK 4 en 1 Cámaras 4 en 1 Manual de Usuario TBK-BUL4841EIR TBK-MD5641EIR/ TBK-MD5841EIR/...
-
Página 2: Tabla De Contenido
Cámaras TBK 4 en 1 Contenidos 1 Introducción de Producto ..........4 Información de producto ........4 Prestaciones de producto ........4 2 Estructura de Producto ........... 5 3 Especificaciones Técnicas ..........7 4 Instalación de Producto ..........10 Nota ..............10 Herramientas de Instalación e Información .... - Página 3 Cámaras TBK 4 en 1 Notas Lea este manual atentamente antes de la instalación de la cámara. 1) Para reducir el riesgo de descarga eléctrica, no abra la máquina ni la repare usted mismo, por favor, consulte a un profesional de asistencia técnica.
- Página 4 Cámaras TBK 4 en 1 6) Para un funcionamiento correcto de la cámara y obtener una imagen satisfactoria, la distancia del cableado de alimentación y conexión de vídeo debe cumplir su estandar correspondiente, de lo contrario el aumento de la pérdida de tensión o señal de vídeo dará lugar a un mal funcionamiento de la señal de la cámara o vídeo.
-
Página 5: Introducción De Producto
1.1 Información de producto Este manual aplica a los siguientes modelos: Cámaras de resolución 1080p: TBK-MD5641EIR, TBK-MD5841EIR, TBK-BUL4841EIR. Esta serie de cámaras adoptan sensor de imagen CMOS de alto rendimiento, que ofrece una resolución megapíxel y soporta vídeo HD. Además, es compatible con señales de monitorización de transmisión coaxial. -
Página 6: Estructura De Producto
Auto Iris. Función Smart IR. Zoom óptico motorizado (modelos con óptica varifocal). Tensión de entrada: 12VDC, bajo consumo. Estructura de Producto En las siguientes imágenes se indican las dimensiones de los modelos. Imagen 3-1 TBK-BUL4841EIR www.tbkvision.com... - Página 7 Cámaras TBK 4 en 1 Imagen 3-2 TBK-MD5841EIR Imagen 3-3 TBK-MD5641EIR *El diseño y las medidas pueden cambiar sin previo aviso. www.tbkvision.com...
-
Página 8: Especificaciones Técnicas
Cámaras TBK 4 en 1 Especificaciones Técnicas Modelo TBK-BUL4841EIR Sensor de Imagen 1 /2.7” 2.1MP SONY Exmor CMOS Imagen Pixeles Efectivos 1928(H)×1088(V) Digital:1920x1080p (1080P/25ips) Resolución Analógica:700LTV Ratio S/N ≥41dB (AGC Off) Color:0.1Lux@F2.0 AGC ON Iluminación mínima B / N:0.001Lux@F2.0 AGC ON... - Página 9 Cámaras TBK 4 en 1 Rango IR Especificaciones Generales Tensión de entrada 12VDC±10% Corriente 370mA ±10% Consumo <4.5W Peso 630g Ratio IP IP66 Temp. -10℃~+60℃ Funcionamiento Humedad ＜90%RH (Sin condensación) Funcionam. Modelo TBK-MD5641EIR TBK-MD5841EIR Sensor de Imagen 1 /2.7” 2.1MP SONY Exmor CMOS Imagen Pixeles Efectivos 1928(H)×1088(V)
- Página 10 Cámaras TBK 4 en 1 2D+3D NR OFF/LOW/MIDDLE/HIGH Máscaras Privacidad ON/OFF (16 Areas) Detec. de ON/OFF (4 Areas) movimiento 2.8-12mm Auto IR LED 3.6mm Focus Optica 3pcs IR Array LEDS Rango IR Especificaciones Generales Tensión de entrada 12VDC±10% Corriente 300mA 410mA Consumo <4.5W...
-
Página 11: Instalación De Producto
Cámaras TBK 4 en 1 Instalación de Producto 4.1 Nota Compruebe que la cámara no tiene alimentación antes de instalarla. 2) Compruebe que la alimentación es estabilizada para prevenir tensiones inadecuadas que pueden dañar el equipo. 3) Respete el rango de temperatura de funcionamiento y mantenga una Buena ventilación para prevenir el riesgo de shock eléctrico. - Página 12 Cámaras TBK 4 en 1 ① En pared de cemento, instale tornillos de expansión (los tornillos de expansion necesitan un taladro en la pared), y monte entonces el soporte o base. ② En pared de madera, use tornillos para Madera. 3.
-
Página 13: Conexión
Cámaras TBK 4 en 1 4.4 Conexión La conexión se muestra según la siguiente imagen. 4.4.1 Conectores de la cámara Conector BNC Verde: señal de vídeo HD conmutable TVI / CVI / AHD Conector BNC Amarillo: señal de vídeo analógica PAL Conector RCA Rojo: alimentación 12 VDC www.tbkvision.com... -
Página 14: Selección De Las Salidas De Vídeo
Cámaras TBK 4 en 1 4.4.2 Selección de las salidas de vídeo La señal de vídeo HD y la analógica son simultáneas. La señal HD (conector verde) es conmutable a tres tecnologías HD: TVI o CVI o AHD. Para seleccionar una de las tres señales HD utilice el mini mando incluido en la cámara y siga estos pasos: Imagen: Mando incluido en el cable de la cámara En primer lugar, pulse la tecla central del mando (MENU) durante 5... - Página 15 Cámaras TBK 4 en 1 Imagen del menú de ajustes si se selecciona TVI: Imagen del menú de ajustes si se selecciona CVI: Imagen del menú de ajustes si se selecciona AHD: www.tbkvision.com...
-
Página 16: Menu De Ajustes
Cámaras TBK 4 en 1 Menu de Ajustes Si se utiliza la salida de video analógica los ajustes se realizan desde el mini mando integrado en el cable de la cámara. Si se utiliza la salida de video HD los ajustes se realizan desde el mini mando integrado en el cable de la cámara o desde el grabador TVI, CVI o AHD al que se conecta la cámara. -
Página 17: Ajustes De Menú De Cámara
Cámaras TBK 4 en 1 5.1 Ajustes de Menú de Cámara Estructura del menú Secondary m enu M ain M enu NORMAL、DEBLUR LENS INDOOR、OUTDOOR、DEBLUR BRIGHTNESS 0~20 SHUTTER AUTO、M ANUAL、FLICKER EXPOSURE SENS-UP OFF、X2、X4、X8、X16、X32 0~20 AUTO AUTOext PRESET WHITE BAL M ANUAL LOW、M IDDLE、HIGH KELVIN 0~20... - Página 18 Cámaras TBK 4 en 1 IM AGE DEFOG AUTO、M ANUAL M ODE LEVEL LOW、M IDDLE、HIGH OUTPUT M ODE 1080P、720P COLOR SPACE HD-CbCr、YUV、SD-CbCr 25/30、50/60 FRAM E RATE PAL、NTSC CV BS SYSTEM FULL COMP BLACK LEVEL USER OFFSET 0~20 V0.0.2 VERSION 0~255 COMM ADJ CAM ID LANGUAGE...
-
Página 19: Descripcion Del Menu
Cámaras TBK 4 en 1 DESCRIPCION DEL MENU LENS, elegir el método de control del iris (ELC, ALC) ELC, control electronico del iris. (NORMAL, DEBLUR) ALC, control automatic del iris. INDOOR (uso interior) / OUTDOOR (uso exterior) /DEBLUR *DEBLUR mejorar imágenes borrosas por un movimiento rápido. - Página 20 Cámaras TBK 4 en 1 R-GAIN para ajustar la ganancia del color rojo. Rango 0~20 R-BLUE para ajustar la ganancia del color azul. Rango 0~20 BACKLIGHT, opciones OFF, BLC, HLC, WDR. HLC, permite realizar una compensación de luz frontal (ALL DAY, NIGHT ONLY, LEVEL).
- Página 21 Cámaras TBK 4 en 1 IMAGE SHARPNESS, ajuste de la nitidez. Rango 0~10 FREEZE, permite congelar la imagen (OFF/ON) FLIP, permite girar la imagen en horizontal y vertical (OFF, H-INV, V-INV, HV-INV). ACE, ajuste adaptativo de contraste. (LOW, MIDLE, HIGH, OFF) GAMMA, corrección ajustable (0.45, 0.5, 0.55, 0.6, 0.65) DEFOG, opción anti-niebla (OFF, ON) ON: permite ajustar el nivel (MIDDLE, HIGH, LOW)
- Página 22 Cámaras TBK 4 en 1 SPECIAL-SYSTEM OUTPUT MODE, indica la resolución 1080P del equipo. FRAME RATE, indica 25FPS(para sistemas PAL) o 30FPS (para sistemas NTSC). CVBS, estandar de la salida de video. (PAL/NTSC). Por defecto PAL. BLACK LEVEL, ajuste del color negro. (FULL, COMP, USER) VERSION, información de la version de firmware de la cámara.
- Página 23 Cámaras TBK 4 en 1 ZONE NUM, elegir la máscara que se va a configurar (0~15) ZONE DISP, activar /desactivar la mascara en curso (ON/OFF) H-POS, V-POS, para configurar la psición de la cámara en pantalla. H-SIZE, V-SIZE, para configurar el tamaño de la mascara. Y-LEVEL, CR-LEVEL, CB-LEVEL, para configurar el color de la mascara.
- Página 24 Cámaras TBK 4 en 1 SPECIAL-SHADING SPECIAL-COLOR BAR COLORBAR, permite mostrar la carta de barra de color. (OFF/ON). SPECIAL-LENS ADJUST Sin uso www.tbkvision.com...
-
Página 25: Apéndice: Faq
Cámaras TBK 4 en 1 6 Apéndice: FAQ P: No hay imagen al dar alimentación a la cámara. R1: Se ha elegido un estándar de video HD en la cámara diferente al estándar de video del grabador HD. Debe seleccionar el estandar de vídeo HD en la cámara acorde con el grabador HD. - Página 26 Cámaras TBK 4 en 1 R: Este fenómeno es causado generalmente por ruido causado por la fuente de alimentación, que necesita ser filtrada. También puede tener relación con el uso de periféricos o el monitor usado. P: Cambio continuo del color o imagen de fondo R: La causa es el desplazamiento de color o scrolling, que se produce sobre todo por interferencias de un campo electromagnético en el entorno o por iluminación fluorescente.
