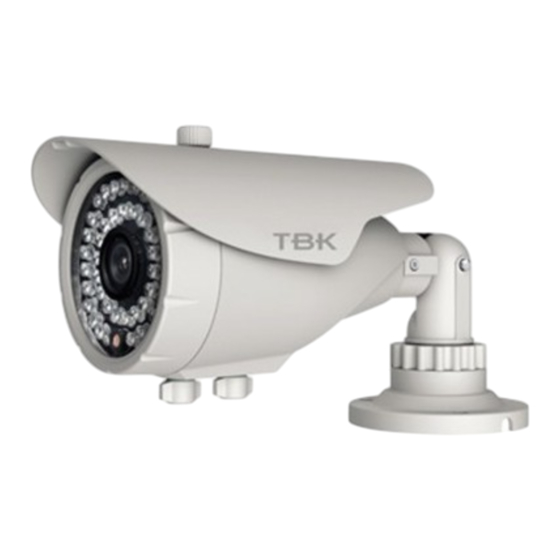

- Página 1 Cámaras HD 1080P 4 en 1 HD-TVI/AHD/HD-CVI/CVBS Manual de Usuario TBK-MD5541IR, TBK-MD5542EIR, TBK-MD5543EIR, TBK-MD5741EIR, TBK-MD5742EIR, TBK-BUL4541EIR, TBK-BUL4741EIR...
-
Página 2: Descripción Del Producto
Cámaras HD 1080P Descripción del Producto 1.1 Introducción al Producto Este manual aplica a los modelos siguientes: TBK-MD5541IR, TBK-MD5542EIR, TBK-MD5543EIR, TBK-MD5741EIR, TBK-MD5742EIR, TBK-BUL4541EIR, TBK-BUL4741EIR. Esta serie cámaras utiliza sensor 2MP. Proporcionan señal de vídeo conmutable a HD con resolución 1080P, bajo los estándares HD-TVI, AHD, y HD-CVI, así... -
Página 3: Características Del Producto
Cámaras HD 1080P 1.2 Características del Producto Utiliza chip de procesamiento de imagen de alto rendimiento. Resolución alta definición 1920 x 1080P. Salida de video HD TVI, AHD, HD-CVI y CVBS seleccionable, no simultánea, sin retardo, sin pérdidas, con largo alcance de transmisión hasta 500m. -
Página 4: Estructura De Producto
Cámaras HD 1080P Estructura de Producto A continuación se indican las dimensiones de los productos. Modelo TBK-MD5541IR Modelo TBK-MD5542EIR www.tbkvision.com... - Página 5 Cámaras HD 1080P Modelo TBK-MD5543EIR Modelo TBK-MD5741EIR y TBK-MD5742EIR www.tbkvision.com...
- Página 6 Cámaras HD 1080P Modelo TBK-BUL4541EIR Modelo TBK-BUL4741EIR www.tbkvision.com...
-
Página 7: Especificaciones
Cámaras HD 1080P Especificaciones Sensor de Imagen CMOS 1/2,7" color（1080P/2 MP） Formato PAL/NTSC TVI / CVI /AHD: 1920 x 1080P Resolución CVBS: 650 / 700 LTV 0.1 lux F1.2（0 lux con IR LED ON） Sensibilidad Conmutable (no simultáneas): Salida de Vídeo HD 1080P:TVI/ AHD/ CVI o CVBS 30fps（60Hz）25fps (50Hz) Tasa de Frames... - Página 8 Entorno de trabajo -20ºC ~ +50ºC, 10% ~ 90% humedad 12VDC ±10%. Se recomienda utilizar una Alimentación fuente de12VDC 2A. Consumo Peso gr Dimesiones mm TBK-MD5541IR 665 mA H70 x Ø100 TBK-MD5542EIR 800 mA H64 x Ø97 TBK-MD5543EIR 665 mA H93 x Ø119...
- Página 9 Cámaras HD 1080P Óptica LEDS IR Alcance LEDS TBK-MD5541IR 3.6 mm 20 m TBK-MD5542EIR 2.8 mm 25 m TBK-MD5543EIR 3.6 mm 1 Array 25 m TBK-MD5741EIR 2.8-12mm 25 m TBK-MD5742EIR 2.8-12mm 3 Array 30 m TBK-BUL4541EIR 3.6 mm 18 Piraña...
-
Página 10: Instalación Del Producto
Cámaras HD 1080P Instalación del Producto Evite instalar la cámara orientada directamente hacia el sol. No instale la cámara en ubicaciones donde la temperatura sea superior a 50 ℃ o inferior a -20℃. No instale la cámara en áreas con vibraciones frecuentes. -
Página 11: Configuración
Cámaras HD 1080P Configuración La cámara está ajustada con salida HD-TVI por defecto. Para seleccionar las otras señales de vídeo utilizar el mando incorporado en el cable de la cámara: Para conmutar de una salida de vídeo a otra mantener pulsada la opción seleccionada durante 5 segundos. - Página 12 Cámaras HD 1080P Señal de video de alta definición tecnología TVI a resolución 1080P (activada por defecto) Señal de video de alta definición tecnología CVI a resolución 1080P Señal de video de alta definición tecnología AHD a resolución 1080P CVBS Señal vídeo analógica...
- Página 13 Cámaras HD 1080P La cámara dispone de un menú OSD para ajustes básicos. El menú consta de los siguientes parámetros: AE, permite configurar: o BRIGHTNESS: valores 1~20 o EXPOSURE MODE: modos GLOBE/ CENTER/ BLC/ FLC o GAIN: valores 1~8 ...
-
Página 14: Resolución De Problemas
Cámaras HD 1080P Resolución de problemas Problema Causa Solución No hay suficiente Imagen normal de Sustituya la fuente potencia de día, pero borrosa o de alimentación o alimentación o el con interferencias reduzca la tirada cable de (líneas horizontales) de cable de alimentación es por la noche. - Página 15 Cámaras HD 1080P www.tbkvision.com www.tbkvision.com...
