Ajuste De La Convergencia De Las Ruedas Delanteras - Toro Multi Pro 1750 Manual Del Operador

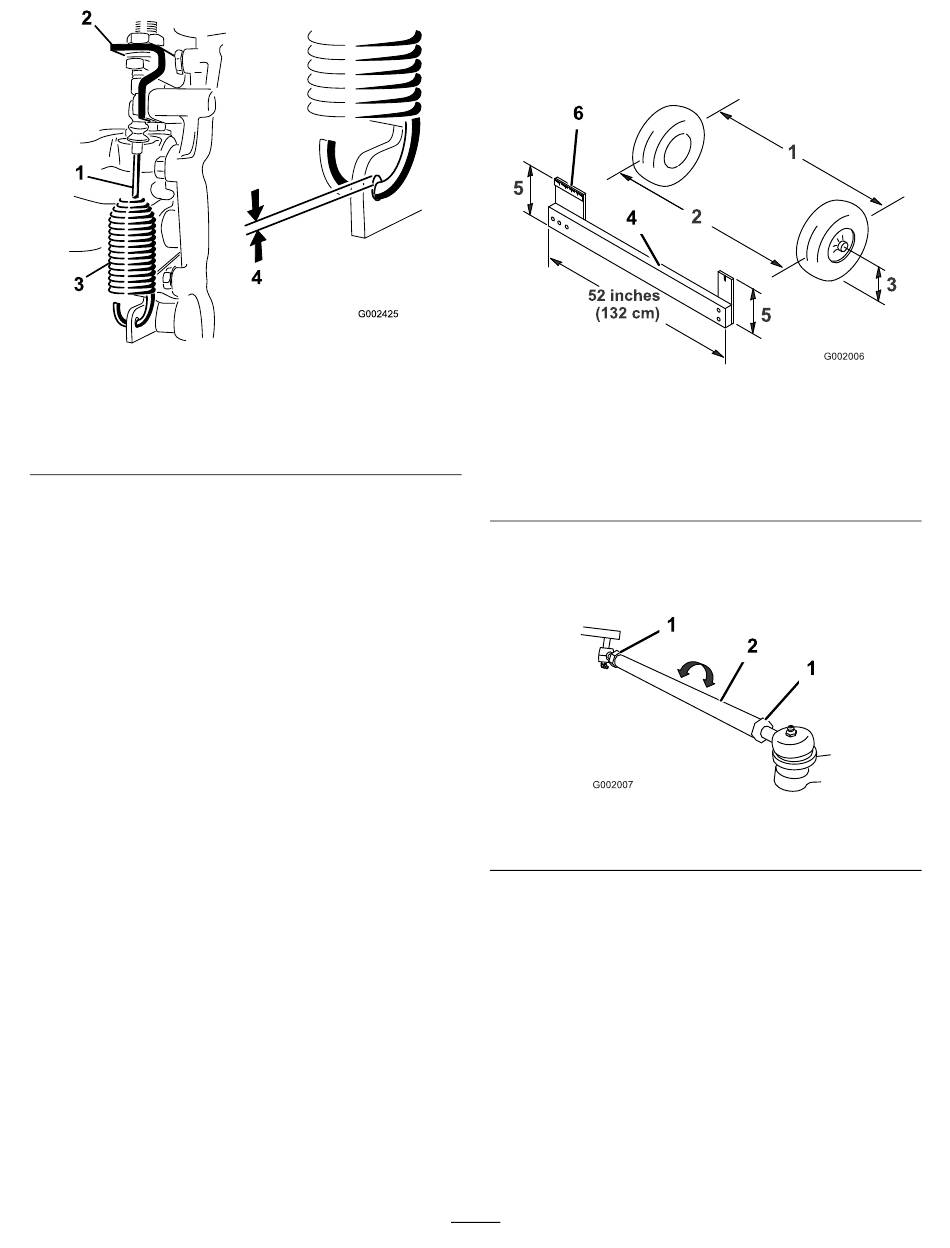

Figura 47
1. Cable del bloqueo del
diferencial
2. Brazo del transeje
3. Ajuste las contratuercas para obtener una
distancia de 0,25 a 1,5 mm entre el gancho del
muelle y el diámetro exterior del taladro de la
palanca del transeje.
4. Apriete las contratuercas cuando termine.
Ajuste de la convergencia
de las ruedas delanteras
Intervalo de mantenimiento: Cada 100 horas/Cada
año (lo que ocurra primero)
La convergencia debe ser de 0 a 6 mm.
1. Llene el depósito con aproximadamente
331 litros de agua.
2. Compruebe la presión de los neumáticos e
ínflelos si es necesario; consulte
de la presión de los neumáticos (página
3. Conduzca el fumigador hacia adelante y hacia
atrás unas cuantas veces para relajar los brazos
en A, luego condúzcalo hacia adelante al menos
3 metros.
4. Mida la distancia entre los neumáticos
delanteros a la altura del eje, en la parte
delantera y trasera de las ruedas
Nota:
Es necesario utilizar una plantilla para
medir la distancia entre la parte trasera de las
ruedas delanteras a la altura del eje. Utilice la
misma plantilla para medir con precisión la parte
delantera de las ruedas delanteras a la altura
del eje (Figura 48).
g002425
3. Muelle
4. Distancia de 0,25 a 1,5
mm
Comprobación
25).
(Figura 48).
La distancia entre la parte delantera de los
neumáticos debe ser de 0–6 mm menos
que entre la parte trasera de los neumáticos
delanteros.
1. Línea central de los
neumáticos - detrás
2. Línea central de los
neumáticos - delante
3. Línea central del eje
5. Si la distancia no está en el intervalo
especificado, afloje las contratuercas en ambos
extremos de las bielas
1. Contratuerca
6. Gire ambas bielas para mover la parte delantera
del neumático hacia dentro o hacia fuera.
Nota:
Las bielas deben tener la misma longitud
cuando usted haya terminado.
7. Apriete las contratuercas de las bielas cuando
el ajuste sea correcto.
8. Asegúrese de que el volante tiene un recorrido
completo en ambas direcciones.
58
Figura 48
4. Plantilla
5. Distancia a la línea central
del eje
6. Regla de 15 cm
(Figura 49).
Figura 49
2. Biela
g002006
g002007
