5
Funcionamiento del medidor

5.13 Mediciones de continuidad

No lleve a cabo comprobaciones de continuidad antes de retirar la alimentación al disposi-
tivo que se está probando. De lo contrario, pueden producirse lesiones personales.

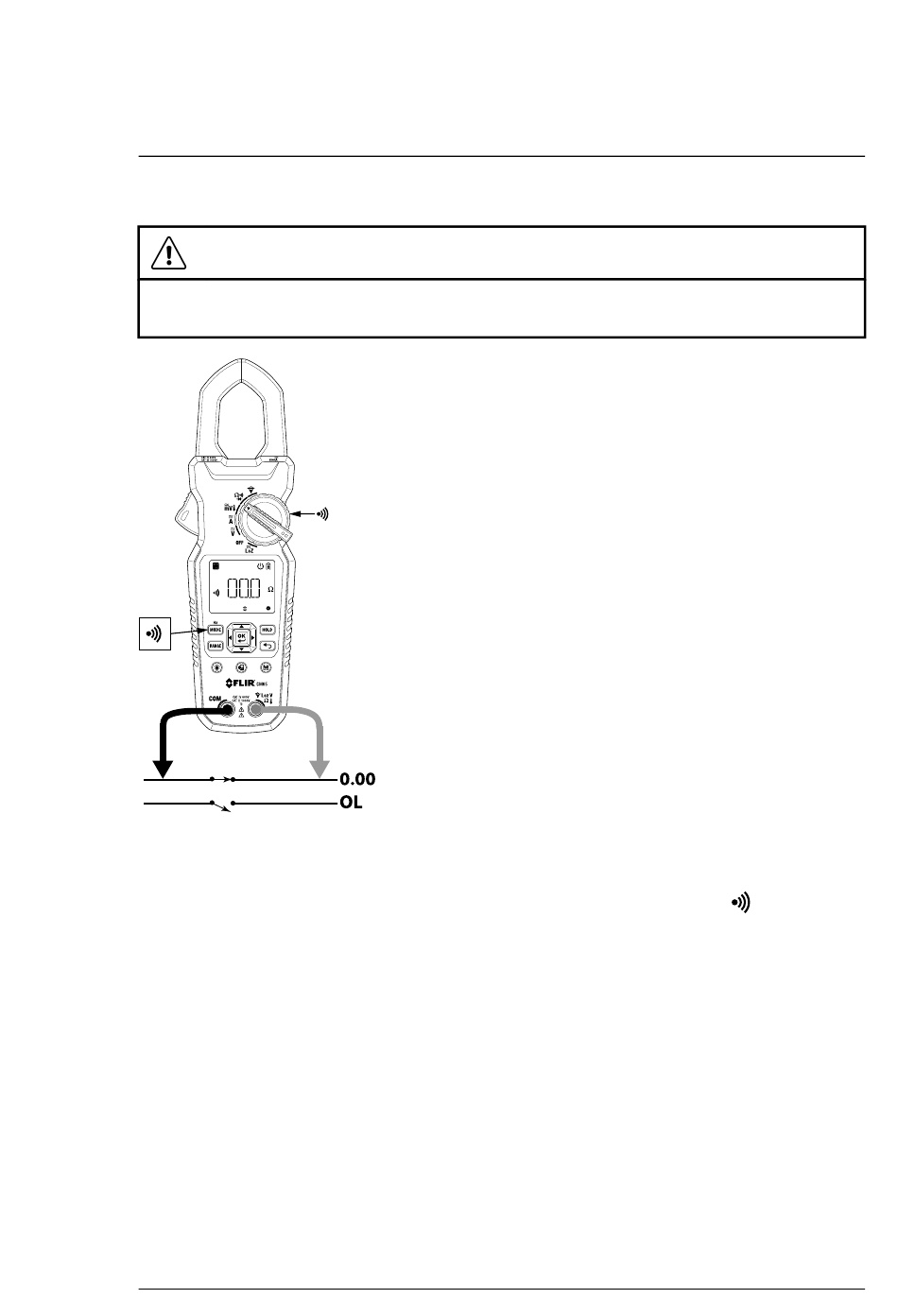

Figura 5.6 Mediciones de continuidad (observe los ejemplos de hilo ABIERTO y
CORTOCIRCUITADO).
1. Sitúe el interruptor de función en la posición de continuidad
2. Si es necesario, pulse brevemente el botón MODE para seleccionar la
función de continuidad.
3. Conecte el cable de prueba negro en el terminal negativo (COM) y el ca-
ble de prueba rojo en el terminal positivo.
4. Coloque las terminaciones de la sonda de los cables de prueba en parale-
lo a la pieza sometida a prueba.
5. Si la resistencia es < 30 Ω, el medidor emitirá un pitido. Si la medida es >
480 Ω, el medidor no emitirá un pitido. Entre 30 Ω y 480 Ω, el medidor de-
jará de sonar en un punto sin especificar.
6. Los iconos de función disponibles en el modo de continuidad son Ajustes
y Mínimo/Máximo/Promedio. Consulte la sección 7, Iconos de función, pa-
ra obtener información detallada.
#NAS100017; r. AB/76068/76087; es-ES
ADVERTENCIA
.
17
