- Página 1 Calidad & Servicio, Razones de Peso Pioneer Balanzas Serie PX Manual de Instrucciones Calle 23B No. 81A - 62 Modelia, PBX: (57 1) 410 28 48 Bogotá, D.C. - Colombia. www.tecnipesaje.com - tecnipesajeltda@outlook.com - tecnipesaje@tecnipesaje...
-
Página 2: Calidad & Servicio, Razones De Peso
Calidad & Servicio, Razones de Peso Calle 23B No. 81A - 62 Modelia, PBX: (57 1) 410 28 48 Bogotá, D.C. - Colombia. www.tecnipesaje.com - tecnipesajeltda@outlook.com - tecnipesaje@tecnipesaje... -
Página 3: Tabla De Contenido
Balanza Serie PX ES-1 Índice 1. INTRODUCCIÓN ....................... ES-3 Descripción ............................ES-3 Funcionalidades ............................. ES-3 Definición de las señales y símbolos de advertencia ................ES-3 Precauciones de seguridad ........................ES-3 2. INSTALACIÓN ........................ES-4 Desembalaje ............................ES-4 Seleccionar la ubicación ........................ES-4 Nivelación .............................. - Página 4 ES-2 Balanza Serie PX Print Settings (configuración de impresión) ..................ES-35 5.6.1 Stable Only ............................ES-35 5.6.2 Numeric Only (solo numérico) ......................ES-35 5.6.3 Single Header (encabezado sencillo) ....................ES-35 5.6.4 Print To (imprimir a) ......................... ES-35 5.6.5 Auto Print (impresión automática) ....................ES-35 5.6.6 Header (encabezado) ........................
-
Página 5: Introducción

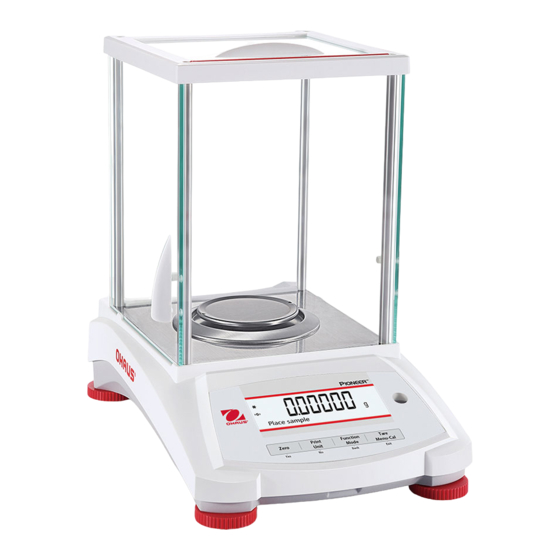

Balanza Serie PX ES-3 1. INTRODUCCIÓN 1.1 Descripción La Balanza PX es una balanza de precisión que le proporcionará años de servicio si se cuida correctamente. Las Balanzas PX están disponibles en capacidades desde 82 gramos a 8200 gramos. 1.2 Funcionalidades Comandos de operación: pantalla retroiluminada de 2 líneas, con 6 aplicaciones y varias funciones de pesaje. -
Página 6: Instalación
ES-4 Balanza Serie PX 2. INSTALACIÓN 2.1 Desembalaje Extraiga con cuidado la balanza PX y cada uno de sus componentes del paquete. Los componentes incluidos varían dependiendo del modelo de balanza (consulte la lista a continuación). Conserve el embalaje para asegurar un almacenamiento y transporte seguro. Lea el manual antes de instalar y utilizar la balanza PX para evitar un manejo incorrecto. -
Página 7: Conexión De La Alimentación Y Aclimatación De La Balanza
Balanza Serie PX ES-5 2.4 Conexión de la alimentación y aclimatación de la balanza Conecte el conector de salida de CC a la toma de corriente en la parte posterior de la balanza. A continuación, conecte el enchufe del adaptador de CA a una toma de corriente adecuada. Aclimatación Se recomienda no utilizar la balanza hasta que la unidad esté... -
Página 8: Funcionamiento
ES-6 Balanza Serie PX 3. FUNCIONAMIENTO Descripción de la pantalla, pantalla de inicio La balanza PX cuenta con una pantalla retroiluminada de 2 líneas. CONTROLES FUNCIONES DE CONTROL Botón On / Zero Print Function Tare Función Si el indicador está Envía el valor La operación Realiza la... -
Página 9: Pantalla De La Aplicación Principal
Balanza Serie PX ES-7 PANTALLA DE LA APLICACIÓN PRINCIPAL Neto (NETO) Estabilidad (*) Campo de resultados: Negativo (-) la información varía según la Centro de cero (>0<) aplicación Pre-tara (PT) Unidad Mensajes de instrucción Funciones principales y menú principal Pesaje: Pulse el botón Zero para ajustar la pantalla a cero. -
Página 10: Aplicaciones
ES-8 Balanza Serie PX 4. APLICACIONES La balanza PX puede funcionar en 6 modos de aplicación con una pulsación larga del botón Function / Mode. Pesaje Nota: antes de utilizar cualquier aplicación, asegúrese de que la balanza está nivelada y calibrada. Utilice esta aplicación para determinar el peso de los objetos en la unidad de medida seleccionada. - Página 11 Balanza Serie PX ES-9 3. Después confirmarlo pulsando Yes, aparecerá en la pantalla el mensaje «Clear APW?» (¿borrar APW?). 4. Si es necesario mantener el APW de la última operación de recuento de piezas, pulse No cuando aparezca en la pantalla el mensaje «Clear APW?».
-
Página 12: Pesaje Porcentual
ES-10 Balanza Serie PX Optimización del APW: Mejorar la exactitud del recuento recalculando el peso de la pieza de forma automática a medida que se añaden más piezas. La optimización del APW se produce solo cuando el número de piezas añadidas al plato es entre una y tres veces el número de las que ya están en él. -
Página 13: Pesaje Dinámico
Balanza Serie PX ES-11 6. Retire la muestra de referencia, y coloque el objeto de prueba en el plato. La relación del objeto de prueba al peso de la muestra de referencia se muestra como un porcentaje. 7. Para ver el peso de la muestra de referencia o el peso del objeto de prueba, pulse el botón Function / Mode. -
Página 14: Determinación De Densidad
ES-12 Balanza Serie PX 4. Confirme el tiempo de pesaje pulsando Yes. El mensaje «Ready» (listo) aparecerá en la parte inferior izquierda de la pantalla. 5. Coloque el objeto dinámico en el plato. La balanza inicia una cuenta atrás (proceso de promedio). - Página 15 Al hacer mediciones de densidad, el material debe pesar por lo menos 10,0 mg en una balanza analítica y 100 mg en una balanza de precisión. Preparación de la balanza con el Kit de densidad Ohaus (opcional) Permita que la balanza se caliente lo suficiente antes de hacer cualquier medición.
- Página 16 ES-14 Balanza Serie PX Coloque el soporte en posición sobre el brazo de sujeción asegurándose de que el soporte no hace contacto con el brazo como se muestra en la ilustración. Coloque el vaso de precipitados sobre el soporte como se indica. NOTA: el vaso de precipitados y el termómetro no se suministran como parte del kit de densidad.
- Página 17 Balanza Serie PX ES-15 Coloque el sólido en el plato de pesaje en el gancho de pesaje por debajo dentro del líquido como se muestra. Asegúrese de que el sólido que va a pesar no tenga burbujas. Cierre las puertas de la cámara de pesaje y pese el sólido (empuje hidrostático P). La pantalla indica la densidad en gramos/cc.
- Página 18 ES-16 Balanza Serie PX Tensión superficial del líquido auxiliar La adhesión del líquido al gancho para pesaje por debajo provoca un aumento de peso aparente de hasta 3 mg. A medida que el gancho para el pesaje por debajo se sumerge en el líquido auxiliar en ambos pesajes del sólido (en aire y en el líquido auxiliar), la influencia del incremento de peso aparente puede ignorarse porque la balanza se tara antes de cada medición.
-
Página 19: Medición De La Densidad De Un Sólido Sumergido Utilizando Agua
Balanza Serie PX ES-17 Antes de poder efectuar mediciones de densidad, debe configurar el modo de operación de densidad en el menú, submenú «modo». Es en el submenú «modo» donde se seleccionan los materiales sólidos, porosos, de agua o líquidos auxiliares. Después de establecer los parámetros básicos, la operación de densidad de la balanza se determina en el menú... - Página 20 ES-18 Balanza Serie PX Configuración del elemento: Tipo de muestra: sólido Líquido auxiliar: agua Material poroso: Off Temperatura del agua: mida la temperatura actual del agua usando un termómetro de precisión. La temperatura del agua es de 20 °C por defecto. Pulse No o Back para aumentar o disminuir el valor de la temperatura.
-
Página 21: Medición De La Densidad De Un Sólido Flotante Utilizando Agua
Balanza Serie PX ES-19 4.5.2 Medición de la densidad de un sólido flotante utilizando agua 1. Mantenga pulsado el botón Function / Mode hasta que Density aparezca en la pantalla. Pulse Yes para seleccionar Density Determination (determinación de densidad). 2. Al determinar la densidad con la balanza, la configuración de la balanza y los procedimientos de... -
Página 22: Medición De La Densidad De Un Líquido Usando Un Plomo Calibrado
ES-20 Balanza Serie PX Configurar la densidad del líquido auxiliar: El valor predeterminado del líquido auxiliar es 1.00000 g/cm Pulse No o Back para aumentar o disminuir el valor de acuerdo con la densidad real del líquido auxiliar. Vea las secciones 4.5.1 y 4.5.2 para conocer los procedimientos específicos para la determinación de la densidad. -
Página 23: Medición De La Densidad De Material Poroso Utilizando Aceite
Balanza Serie PX ES-21 1. Pese el plomo calibrado en aire utilizando la balanza y el kit de determinación de densidad. Cuando aparezca el símbolo * (símbolo de estabilidad), pulse el botón Function / Mode para confirmar el peso del plomo calibrado en aire. 2. - Página 24 ES-22 Balanza Serie PX Configuración del elemento: Tipo de muestra: sólido Líquido auxiliar: agua Material poroso: On Configure los siguientes parámetros pulsando No o Back: Temperatura del agua Peso Densidad del aceite Mida la temperatura actual del agua usando un termómetro de precisión.
- Página 25 Balanza Serie PX ES-23 5. Una vez finalizada la prueba, pulse el botón Function / Mode para realizar el análisis de una nueva muestra. Calidad & Servicio, Razones de Peso Calle 23B No. 81A - 62 Modelia, PBX: (57 1) 410 28 48 Bogotá, D.C. - Colombia. www.tecnipesaje.com - tecnipesajeltda@outlook.com - tecnipesaje@tecnipesaje...
-
Página 26: Características Adicionales
ES-24 Balanza Serie PX Características adicionales Pesaje por debajo Nota: asegúrese de que la balanza está nivelada y calibrada. balanza PX está equipada con un gancho inferior para permitir el pesaje por debajo (como se muestra en la figura a continuación). Antes de dar la vuelta a la balanza, quite el plato y los componentes de la cámara de pesaje (si procede) para evitar daños. -
Página 27: Configuración Del Menú
Balanza Serie PX ES-25 5. CONFIGURACIÓN DEL MENÚ 5.1 Menú de navegación TABLA 5-1. ESTRUCTURA DE MENÚS DE USUARIO Factory Calibration Setup Units RS232 Print Lockout Reset Internal Cal Language Gram Baud Rate Stable Only Header 1 Reset All Calibration Automatic Numeric Filter Level... -
Página 28: Calibration (Calibración)
ES-26 Balanza Serie PX Seleccionar el elemento del menú Pulse No para navegar entre los elementos del menú, y pulse Yes para seleccionar el elemento de menú que se muestra. 5.2 Calibration (Calibración) Las balanzas PX ofrecen tres métodos de calibración: Calibración interna (solo en modelos InCal), calibración de span o alcance (Span Cal), y calibración de linealidad (Linearity Cal). -
Página 29: Span Calibration (Calibración De Span)
Balanza Serie PX ES-27 Vuelva a calibrar utilizando la calibración interna. Después de la calibración, coloque el peso de prueba en el plato y compruebe que el valor coincide con el valor mostrado. En caso contrario, repita el procedimiento hasta que la lectura de la calibración interna coincida con el peso de prueba. Una vez completado, la balanza almacena el valor de ajuste y la pantalla regresa a la aplicación actual. -
Página 30: Linearity Calibration (Calibración De Linealidad)
ES-28 Balanza Serie PX 4. El valor de los pesos de calibración aparecerá en la pantalla. Cuando la pantalla muestra «Place weights» y «100.000 g», coloque en el plato el peso o pesos hasta llegar a 100 g para realizar la calibración. -
Página 31: Balance Setup (Configuración De La Balanza)
Balanza Serie PX ES-29 2. Pulse Yes para entrar en el menú de calibración. Para cambiar el modo de calibración, pulse No hasta que aparezca «Linearity Cal» (calibración de linealidad) en la pantalla. 3. Pulse Yes para comenzar la calibración de linealidad. -
Página 32: Language (Idioma)
ES-30 Balanza Serie PX 5.3.1 Language (idioma) Configura el idioma de los menús y mensajes en pantalla. English Deutsch Français Italiano Polski Español Türkçe 5.3.2 Filter Level (nivel de filtrado) Configura la cantidad de filtrado de señales. Low (Bajo) = tiempo de estabilización más rápido con menos estabilidad. Medium (Medio) = estabilización en tiempo normal con estabilidad normal. -
Página 33: Date Setup
Balanza Serie PX ES-31 DD/MM/AAAA 5.3.7 Date Setup Configura la fecha al formato actual. Por ejemplo, si el formato de fecha es MM/DD/AAAA, se puede configurar la fecha como «jueves, 06/22/2017». 5.3.8 Time format (formato de hora) Configura el formato de hora actual. 24 hr 12 hr 5.3.9... -
Página 34: Weighing Units (Unidades De Pesaje)
ES-32 Balanza Serie PX Menú de configuración de la balanza: El nivel de filtrado está bloqueado en el valor actual. Cero automático se limita a 0.5 divisiones y a desactivado. El ajuste seleccionado está bloqueado. La tara automática está bloqueada en el valor actual. Las graduaciones se fuerzan a 1 división y el elemento de menú... - Página 35 Balanza Serie PX ES-33 Cambiar las unidades de pesaje 1. Mantenga pulsado el botón Print / Unit hasta que Unit Menu (menú de unidades) aparezca en pantalla. 2. La unidad por defecto es el gramo (g). Para cambiar la unidad, pulse No para avanzar a la siguiente unidad.
-
Página 36: Rs232 Interface Setup (Configuración De La Interfaz Rs232)
ES-34 Balanza Serie PX Unidad personalizada = factor de conversión x gramos. El LSD es el valor por el que se incrementa o disminuye el peso indicado. Nota: La balanza utiliza el factor de conversión para convertir gramos a la unidad de pesaje personalizada, y se define introduciendo un factor y un exponente. -
Página 37: Transmission (Transmisión)
Balanza Serie PX ES-35 5.5.2 Transmission (transmisión) Configura los bits de datos, bit de parada y paridad. 8-NO-1 = 8 bits de datos, sin paridad, bit de parada 1 8-NO-2 = 8 bits de datos, sin paridad, bit de parada 2 7-EVEN-1 = 7 bits de datos, paridad par, bit de parada 1 7-EVEN-2 = 7 bits de datos, paridad par, bit de parada 2 7-NO-1... -
Página 38: Header (Encabezado)
ES-36 Balanza Serie PX 5.6.6 Header (encabezado) On = imprime el encabezado. Off = no imprime el encabezado. 5.6.7 Date and Time (fecha y hora) On = imprime la fecha y la hora. Off = no imprime la fecha ni la hora. 5.6.8 Balance ID (Id. -
Página 39: Glp
Balanza Serie PX ES-37 5.7 GLP Acceda a este menú para establecer las buenas prácticas de laboratorio (GLP). 5.7.1 Header (encabezado) Permite la impresión de los encabezados. Hay 5 encabezados disponibles. Hay disponibles ajustes alfanuméricos de hasta 25 caracteres para cada configuración de encabezado 5.7.2 Balance Name (nombre de la balanza) Configura el nombre de la balanza. -
Página 40: Legal Para Comercio (Lft)
ES-38 Balanza Serie PX 6. LEGAL PARA COMERCIO (LFT) Cuando la balanza se utiliza en actividades comerciales o una aplicación controlada legalmente, debe ser configurada, verificada y sellada según los reglamentos locales de pesos y medidas. Es la responsabilidad del comprador asegurarse de que se cumplen todos los requisitos legales pertinentes. 6.1 Ajustes Antes de la verificación y el sellado, realice los siguientes pasos: 1. -
Página 41: Impresión
Utilice los comandos de la interfaz RS232 (sección 9.6.1) para controlar la balanza desde un ordenador. Software SPDC Ohaus proporciona el software SPDC / Recopilación de datos de puerto serie, y puede utilizarse en sistemas operativos que no tienen el software HyperTerminal mencionado anteriormente. El software SPDC puede recopilar y transferir preliminarmente los datos a archivos de Microsoft (como Excel, Word, etc.). -
Página 42: Ejemplos De Impresión
ES-40 Balanza Serie PX Nota: 1. La longitud del campo de etiqueta no es fija. 2. Cada campo es seguido por un único espacio de delimitación (ASCII 32). 3. El campo «peso» consta de 11 caracteres justificados a la derecha. Si el valor es negativo, el carácter «-»... - Página 43 Verified By: ____________ Oil density: 0.8000 g/cm³ Signature: ____________ Dry Weight: 5.00 g Verified By: ____________ Signature: ____________ Verified By: ____________ CALIBRACIÓN INTERNA CALIBRACIÓN DE SPAN CALIBRACIÓN DE LINEALIDAD -OHAUS- -OHAUS- -OHAUS- 07/26/2017 05:16:53 03/19/2000 04:51:46 01/01/2000 17:30:47 Balance ID:...
-
Página 44: Mantenimiento
ES-42 Balanza Serie PX 8. MANTENIMIENTO Calibración Compruebe periódicamente la calibración colocando un peso exacto en la balanza y observando el resultado. Si es necesario realizar una calibración, consulte las instrucciones en la sección 5.2. Limpieza ADVERTENCIA: desconecte el equipo de la fuente de alimentación antes de su limpieza. Asegúrese de que no entre líquido en el interior de la balanza. -
Página 45: Información De Servicio
Información de servicio Si la sección de solución de problemas no resuelve su problema, póngase en contacto con su agente de servicio autorizado de Ohaus. Visite nuestro sitio web www.ohaus.com para localizar la oficina de Ohaus más cercana a usted. - Página 46 ES-44 Balanza Serie PX TABLA 9-1. ESPECIFICACIONES PX85 Modelo InCal PX125D PX225D PX84 PX124 PX224 PX163 Modelo ExCal PX84/E PX124/E PX224/E PX163/E Capacidad (g) 52/120 82/220 0.00001/ 0.00001/ Legibilidad d (g) 0.00001 0,0001 0,0001 0,0001 0,001 0.0001 0.0001 Repetibilidad (STDEV) 0.00002/ 0.00002/ 0.00002...
- Página 47 Balanza Serie PX ES-45 TABLA 9-2. ESPECIFICACIONES (cont.) Modelo InCal PX223 PX323 PX423 PX523 PX822 PX1602 PX2202 PX2202/ Modelo ExCal PX223/E PX323/E PX423/E PX523/E PX822/E PX1602/E Capacidad (g) 1600 2200 Legibilidad d (g) 0,001 0,001 0,001 0,001 0,01 0,01 0,01 Repetibilidad (STDEV) 0,001 0,001...
- Página 48 ES-46 Balanza Serie PX TABLA 9-3. ESPECIFICACIONES (cont.) Modelo InCal PX3202 PX4202 PX5202 PX2201 PX4201 Modelo ExCal PX3202/E PX4202/E PX5202/E PX2201/E PX4201/E PX6201/E PX8201/E Capacidad (g) 3200 4200 5200 2200 4200 6200 8200 Legibilidad d (g) 0.01 0.01 0.01 Repetibilidad (STDEV) 0.01 0.01 0.01...
- Página 49 Balanza Serie PX ES-47 TABLA 9-4. ESPECIFICACIONES (cont.) Modelo InCal PX125DM PX225DM PX85M PX124M PX224M PX323M PX523M Approval Capacidad (g) 52/120 82/220 0.00001/ Legibilidad d (g) 0.00001 0.00001 0.0001 0.0001 0.001 0.001 0.0001 Intervalo de 0.001 0.001 0.001 0.001 0.001 0.01 0.01 verificación (g)
- Página 50 ES-48 Balanza Serie PX TABLA 9-5. ESPECIFICACIONES (cont.) Modelo InCal Approval PX3202M PX5202M PX4201M Capacidad (g) 3200 5200 4200 Legibilidad d (g) 0.01 0.01 Intervalo de verificación (g) Clase Repetibilidad (STDEV) (g) 0.01 0.01 Linealidad (g) ±0.02 ±0.02 ±0.2 Tiempo de estabilización típico (s) Deriva térmica de sensibilidad (PPM/K) ±3 ±3...
-
Página 51: Esquemas Y Dimensiones
Balanza Serie PX ES-49 Esquemas y dimensiones Dimensiones completamente montado Figura 9-1. Modelo 0.001 g / 0.0001 g Figura 9-2. Modelo 0.01 g / 0.1 g Accesorios TABLA 9-5. ACCESSORIOS DESCRIPCIÓN NÚMERO DE PIEZA Pantalla auxiliar AD7-RS 30472064 Kit de densidad 80253384 Plomos calibrados para la determinación de la 83034024... -
Página 52: Comunicación
ES-50 Balanza Serie PX Comunicación 9.4.1 Comandos de la interfaz La balanza reconoce los comandos que se enumeran en la tabla siguiente. Caracteres Función de comando Impresión inmediata del peso que se indica (estable o inestable). Impresión del peso que se indica (estable o inestable). Impresión continua. -
Página 53: Rs232 (Db9) Conexiones Pin
9.4.3 Interfaz USB La interfaz USB de Ohaus es una solución única al problema de conectar una balanza a un ordenador mediante un Bus Serie Universal (USB). Los dispositivos USB se clasifican en clases como unidades de disco, impresoras, cámaras digitales, etcétera. Las balanzas no tienen una clase de uso común por lo que la interfaz Ohaus USB utiliza una interfaz genérica basada en el serial RS232 estándar. -
Página 54: Conexión Usb
Cuando se utiliza la interfaz USB con programas que limitan el número de designaciones de puertos COM (por ejemplo Ohaus MassTracker permite solo COM1, 2, 3 y 4), puede ser necesario asignar uno de Ejemplo del asistente de hardware de Windows XP estos números de puerto al nuevo puerto... -
Página 55: Actualizaciones De Software
Balanza Serie PX ES-53 10. ACTUALIZACIONES DE SOFTWARE Ohaus está continuamente mejorando el software de sus balanzas. Para obtener la última versión, póngase en contacto con su distribuidor autorizado de Ohaus o con Ohaus Corporation. 11. CONFORMIDAD El cumplimiento con los siguientes estándares se indica por la marca correspondiente en el producto. - Página 56 ISO 9001 el cual confirma que el sistema administrativo de calidad de OHAUS cumple con los requerimientos del estándar ISO 9001. El 21 de mayo de 2009, OHAUS Corporation, EE. UU., fue registrada nuevamente al estándar ISO 9001:2008.
-
Página 57: Garantía Limitada
Los productos Ohaus están garantizados contra defectos en los materiales y mano de obra desde la fecha de entrega y hasta que termine el período de garantía. Durante el período de garantía, Ohaus reparará, o si procede, reemplazará sin coste alguno cualquier componente o componentes que resulten ser defectuosos, siempre y cuando se devuelva el producto a Ohaus con los gastos de envío... - Página 58 Calidad & Servicio, Razones de Peso Calle 23B No. 81A - 62 Modelia, PBX: (57 1) 410 28 48 Bogotá, D.C. - Colombia. www.tecnipesaje.com - tecnipesajeltda@outlook.com - tecnipesaje@tecnipesaje...
