Instalación De La Sección De Esquina/En T; Esquinas Canalizadas - Watts Dead Level Serie Instrucciones De Instalación

FIG. F
3.) Después de identificar la línea de corte punteada correcta, utilice una sierra caladora
para crear una abertura en forma de U en la cuenca que coincida con el canal
de conexión. Cuando retire correctamente el recorte, la lengüeta del canal debe
deslizarse por el orificio en la cuenca con la brida del canal al ras contra la pared
exterior de la cuenca.

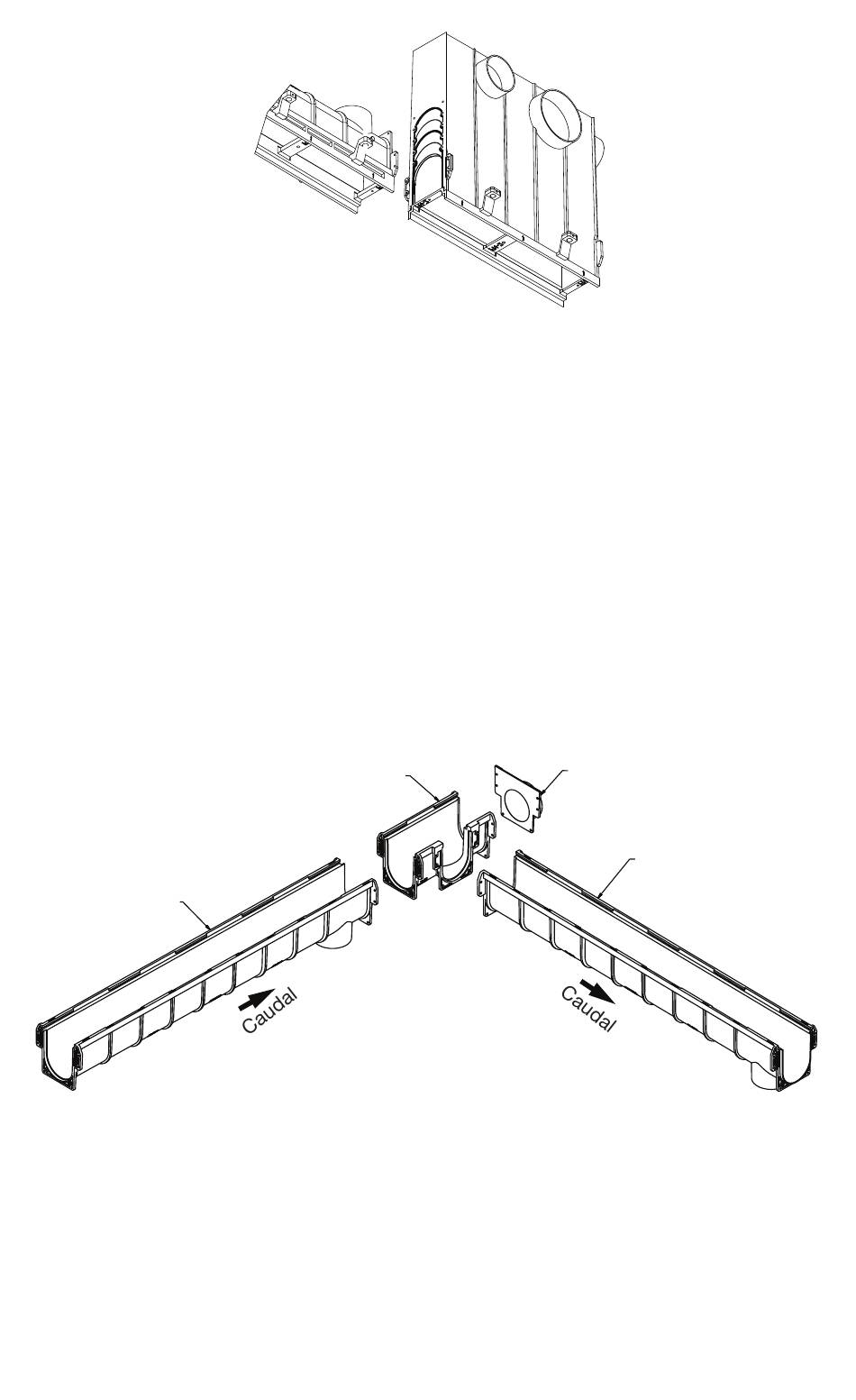

Instalación de la sección de esquina/en T
1.) Verifique si el canal de conexión tiene una conexión de lengüeta o ranura. Identifique
el patrón de corte correcto en la sección de esquina/en T contigua.
2.) Utilice una sierra caladora para retirar el corte en la esquina/T. Cuando se retira
correctamente, la lengüeta del canal debe deslizarse dentro de la ranura de
acoplamiento en la esquina/T de forma que las bridas estén niveladas.
3.) Para las conexiones de esquina, instale una tapa de extremo macho en la abertura
no utilizada de la sección de la esquina/T.
Nota: Las secciones de esquina/T solo encajarán correctamente en el extremo
aguas abajo de una sección de canal #5 o una sección de canal neutro.
Sección en esquina o en T
FIG. G
Sección estándar

Esquinas canalizadas

1.) Instale la tapa de extremo macho o hembra adecuada en cada una de las secciones
contiguas.
2.) Las conexiones de la tapa de extremo son Sin centro. Instale un acoplamiento o
conector de 90 grados adecuado (provisto por terceros) para realizar una conexión
debajo de la superficie entre las dos tapas de extremo.
3.) Abra las tapas de extremo con una broca sierra o sierra caladora y realice las
conexiones.
Tapa de extremo
14
Sección estándar
