Determine la correspondencia de los colores de los alambres a los contactos del lector,
identificando los alambres y contactos de cuerpo del lector usando un multímetro.

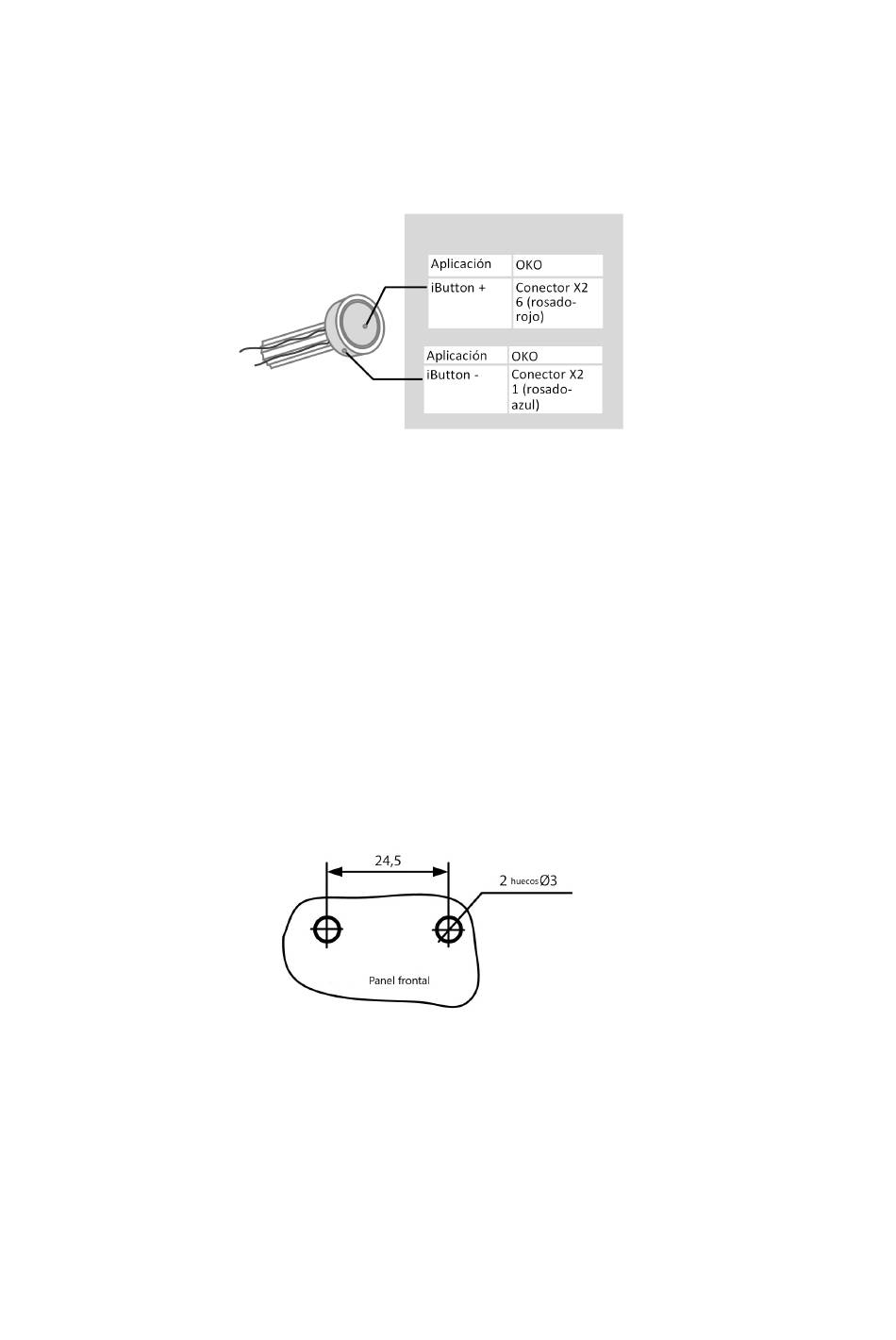

Conectar el lector iButton según el esquema:
El lector iButton debe estar instalado sobre el panel frontal del vehículo o en la
cubierta de servicio del panel frontal del vehículo.
En el sitio de instalación taladre un orificio de Ø9 mm, instale el dispositivo de lectura
iButton, coloque sellante y la arandela de seguridad.
Conecte el emisor de sonido:
1. Conecte el alambre amarillo-rojo del emisor de sonido a la salida controlada de la
terminal, conecte el alambre café a la red de vehículo +12 V /(+24 V)
2. Instale sobre/(por debajo) de una superficie inclinada u horizontal del panel frontal
de la cabina del vehículo, fijandolo con tornillos (tornillos autoroscantes) o
pegamento
3. En el sitio de instalación, taladre los orificios según la figura cuando utilice tornillos:
4. 4. Montar el emisor de sonido sobre una superficie preparada y fíjelo.
Conexión de Dispositivos de Lectura RFID
La terminal soporta la conexión de dispositivos de lectura de tarjeta magnética por
medio de la interfaz física 1-Wire.
El dispositivo de lectura conectado debe simular completamente el protocolo de
intercambio del producto DS1990A.
Terminal de Video Omnicomm OKO
54
