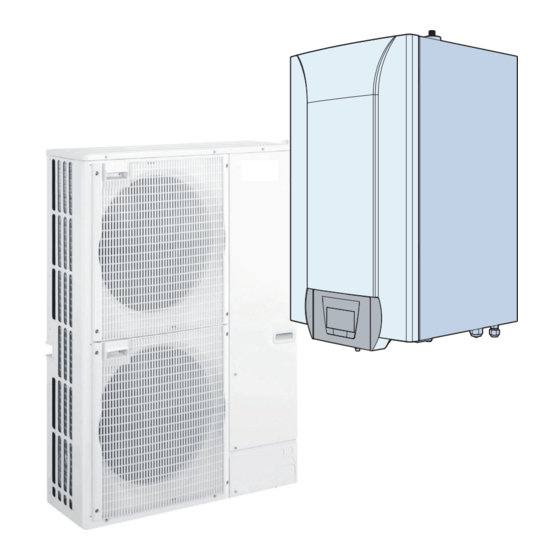

Baxi Platinum BC iPlus iMPI/H 4-8 Manual De Usuario
Bomba de calor reversible aire/agua
Ocultar thumbs
Ver también para Platinum BC iPlus iMPI/H 4-8:
- Manual de instalación y mantenimiento (116 páginas) ,
- Manual de usuario (56 páginas) ,
- Manual de instalación y mantenimiento (120 páginas)
Tabla de contenido
Manuales relacionados para Baxi Platinum BC iPlus iMPI/H 4-8
Resumen de contenidos para Baxi Platinum BC iPlus iMPI/H 4-8
- Página 1 MW-3000529-01 Manual de usuario Bomba de calor reversible aire/agua "Split Inverter" Platinum BC iPlus iMPI/H 4-8 iMPI/E 4-8 iMPI/H 11-16 iMPI/E 11-16 iMPI/H 4–8 insulated iMPI/E 4-8 insulated iMPI/H 11–16 insulated iMPI/E 11-16 insulated...
-
Página 2: Estimado/A Cliente
Estimado/a cliente: Gracias por adquirir este aparato. Lea con atención este manual antes de usar el producto y guárdelo en un lugar seguro para poder consultarlo más tarde. Para garantizar un funcionamiento seguro y eficiente, recomendamos realizar una revisión y un mantenimiento periódicos. Nuestro servicio posventa y de mantenimiento pueden prestarle asistencia para ello. -
Página 3: Tabla De Contenido
Índice Índice Instrucciones de seguridad y recomendaciones ............5 Seguridad . - Página 4 Índice Diagnóstico ..................35 Mensajes de error .
-
Página 5: Instrucciones De Seguridad Y Recomendaciones
1 Instrucciones de seguridad y recomendaciones Instrucciones de seguridad y recomendaciones Seguridad Funciona Peligro miento Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o men tales reducidas o desprovistas de experiencia o conocimien tos, siempre que sean supervisados correctamente o si se les dan instrucciones para usar el aparato con total seguridad y han comprendido los riesgos a los que se exponen. -
Página 6: Directrices Generales
1 Instrucciones de seguridad y recomendaciones Directrices generales La instalación debe cumplir todas y cada una de las normas vigentes en el país en materia de trabajos e intervenciones en viviendas individuales, bloques de apartamentos y otras edificaciones. Solo un profesional cualificado está autorizado a efectuar intervenciones en el aparato y en la instalación de la calefacción. -
Página 7: Seguridad Del Agua Sanitaria
1 Instrucciones de seguridad y recomendaciones Buscar la posible fuga y solucionarla inmediatamente. Usar siempre piezas originales para sustituir un componente frigorífico defectuoso. Usar siempre nitrógeno para detectar fugas o realizar pruebas a presión. Procurar que no haya un escape de refrigerante a la atmósfera. Seguridad del agua sanitaria Siguiendo las normas de seguridad, en la entrada de agua fría sanitaria del acumulador debe instalarse una válvula de seguridad calibrada a 0,7... -
Página 8: Instrucciones Específicas Para Reparaciones, Mantenimiento Y Averías
1 Instrucciones de seguridad y recomendaciones Es preferible utilizar el modo OFF o el de protección antiheladas en lugar de apagar la instalación para mantener activadas las siguientes funciones: Antienclavamiento de las bombas Protección antiheladas Comprobar regularmente la presencia de agua y la presión de la instalación de calefacción. -
Página 9: Responsabilidades
1 Instrucciones de seguridad y recomendaciones Responsabilidades Tab.1 Responsabilidad del fabricante Nuestros productos se fabrican cumpliendo los requisitos de diversas Directivas aplica bles. Por consiguiente, se entregan con el marcado y todos los documentos nece sarios. En aras de la calidad de nuestros productos, nos esforzamos constantemente por mejorarlos. -
Página 10: Símbolos Utilizados
2 Símbolos utilizados Símbolos utilizados Símbolos utilizados en el manual En este manual se emplean distintos niveles de peligro para llamar la atención sobre ciertas instrucciones especiales. El objetivo de ello es mejorar la seguridad del usuario, prevenir posibles problemas y garantizar el buen funcionamiento del aparato. -
Página 11: Especificaciones Técnicas
3 Especificaciones técnicas Especificaciones técnicas Homologaciones 3.1.1 Directivas Este producto cumple los requisitos de las siguientes normas y directivas europeas: Directiva 2014/68/UE relativa a los equipos a presión Directiva 2014/35/UE sobre baja tensión Patrón genérico: ES 60335-1 Patrones específicos: EN 60335-2-21, EN 60335-2-40 Directiva 2014/30/UE sobre compatibilidad electromagnética Normas genéricas: EN 61000-6-3, EN 61000-6-1 Normativa específica: EN 55014... -
Página 12: Bomba De Calor
3 Especificaciones técnicas 3.2.2 Bomba de calor Las especificaciones son válidas para un generador nuevo con intercambiadores de calor limpios. Presión máxima de servicio: 0,3 MPa (3 bar) Tab.3 Condiciones de uso de la unidad exterior Temperaturas límite de servicio AWHP 4.5 MR AWHP 6 MR-3 AWHP 8 MR-2... -
Página 13: Peso De La Bomba De Calor
3 Especificaciones técnicas Tab.7 Especificaciones comunes Tipo de medida Unidad AWHP 4.5 AWHP 6 AWHP 8 AWHP 11 AWHP 11 AWHP 16 AWHP 16 MR-3 MR-2 MR-2 TR-2 MR-2 TR-2 Tensión de ali mentación de la unidad exterior Intensidad de arranque Intensidad máxima A 29,5... - Página 14 3 Especificaciones técnicas Nombre del producto AWHP 4.5 MR AWHP 6 MR-3 Pnom Potencia calorífica nominal en condiciones más cálidas Capacidad de calefacción declarada para una carga parcial a una temperatura interior de 20 °C y una temperatura exterior = -7 °C = +2 °C = +7 °C = +12 °C...
- Página 15 3 Especificaciones técnicas Nombre del producto AWHP 4.5 MR AWHP 6 MR-3 Consumo energético anual en condiciones 1249 1492 más cálidas Caudal de aire nominal (exteriores) para bom — 2680 2700 bas de calor aire-agua Prated ) es igual a la carga de calefacción de diseño ( Pdesignh ) y la potencia calorífica nominal de un (1) La potencia calorífica nominal ( Psup ) es igual a la capacidad complementaria de calefacción ( sup(Tj) ).
-
Página 16: Bomba De Circulación
3 Especificaciones técnicas Nombre del producto AWHP 8 MR-2 AWHP 11 AWHP 16 MR-2 MR-2 AWHP 11 AWHP 16 TR-2 TR-2 Temperatura límite de funcionamiento para °C bombas de calor aire-agua WTOL Temperatura límite del agua de calefacción °C Consumo eléctrico Modo desactivado 0,009 0,009... -
Página 17: Descripción Del Producto
4 Descripción del producto Descripción del producto Componentes principales Fig.3 1 Purgador de aire automático 2 Interfaz de usuario (HMI) 3 Ubicación de la placa de características MW-5000771-02 Principio de funcionamiento El módulo exterior produce calor o frío y lo transmite al módulo interior a través del fluido frigorífico en el intercambiador de placas. -
Página 18: Descripción De La Pantalla
4 Descripción del producto 4.3.2 Descripción de la pantalla Apoyo hidráulico Fig.5 Demanda del apoyo hidráulico Apoyo eléctrico Fig.6 Primera etapa del apoyo eléctrico Segunda etapa del apoyo eléctrico Estado del compresor Fig.7 Símbolo fijo: compresor en funcionamiento Modos de funcionamiento Fig.8 Símbolo fijo: función de calefacción habilitada Símbolo intermitente: producción de calefacción en marcha... - Página 19 4 Descripción del producto Presentación de los menús Fig.11 Menú Información: muestra los valores medidos y los estados del aparato Menú Usuario: permite acceder a los parámetros del usuario Menú Instalador: permite acceder a los parámetros del instalador Menú Forzado manual: el aparato funciona con el punto de consigna indicado, las bombas están en marcha y no se controlan las válvulas de tres vías.
- Página 20 4 Descripción del producto Sondas de temperatura Fig.16 Sonda de temperatura ambiente conectada: si el símbolo está fijo, representa el modo de INVIERNO; si parpadea, representa el modo de VERANO. Sonda de temperatura exterior conectada: si el símbolo está fijo, representa el modo de INVIERNO; si parpadea, representa el modo de VERANO.
-
Página 21: Funcionamiento
5 Funcionamiento Funcionamiento Navegación por los menús Pulsar cualquier tecla para encender la retroiluminación de la pantalla del cuadro de mando. Si no se pulsa ninguna tecla durante 3 minutos, la retroiluminación del panel de control se apaga. Fig.18 Pulsar las 2 teclas de la derecha al mismo tiempo para acceder a los distintos menús: Tab.13 Menús disponibles... -
Página 22: Apagado
5 Funcionamiento Apagado 5.3.1 Desconexión de la calefacción Importante El modo de calefacción se puede gestionar a través del submenú PROG HORARIO específico para la programación horaria. Importante Al desconectar la función de calefacción, se desconecta también la refrigeración. Fig.22 1. - Página 23 5 Funcionamiento Información relacionada Desconexión de la calefacción, página 22 7685623 - v06 - 04052020 AWHP-2 iMPI...
-
Página 24: Ajustes
6 Ajustes Ajustes Modificación de los parámetros del usuario Atención La alteración de los ajustes de fábrica puede afectar negativamente al funcionamiento del aparato. Fig.25 1. Dirigirse al menú Usuario . 2. Seleccionar el submenú deseado pulsando las teclas 3. Confirmar la selección pulsando la tecla Fig.26 4. - Página 25 6 Ajustes Parámetro Descripción Ajuste de fábrica Ajuste de fábrica CIRCA CIRCB CP081 Consigna ambiente usuario zona de actividad en la zona de activi dad 2 Se puede configurar desde 5 °C hasta 30 °C CP082 Consigna ambiente usuario zona de actividad en la zona de activi dad 3 Se puede configurar desde 5 °C hasta 30 °C CP083...
-
Página 26: Menú Usuario \Acs
6 Ajustes Parámetro Descripción Ajuste de fábrica Ajuste de fábrica CIRCA CIRCB CP570 Programa horario seleccionado por el usuario 0 = programa 1 1 = programa 2 2 = programa 3 CP660 Símbolo usado para motrar este circuito 0 = Ninguno 1 = Todas 2 = Dormitorio 3 = Salón... -
Página 27: Menú Usuario \Hmi
6 Ajustes Parámetro Descripción Ajuste de fábrica AP073 Límite superior de la Temperatura exterior en modo calefacción Punto de consigna para la conmutación de VERANO / INVIERNO: Se puede configurar desde 15 °C hasta 30,5 °C AP074 Calefacción desactivada. Agua Caliente Sanitaria activada. Modo verano forzado. -
Página 28: Contador /Prog Horario / Reloj Menús
6 Ajustes CONTADOR /PROG HORARIO / RELOJ Menús Tab.20 Lista de submenús Submenú Descripción CONTADOR CIRCA Programación horaria para el circuito de calefacción principal CIRCB Programación horaria para el circuito de calefacción adicional B Programación horaria para el circuito de agua caliente sanitaria Ajuste del reloj y de la fecha 6.3.1 Menús CONTADOR, PROG HORARIO, RELOJ... -
Página 29: Menús Contador, Prog Horario, Reloj
6 Ajustes Parámetro Descripción Unidad EHC–04 SCB-04 AC004 Número de arranques del generador de calor desde el último servicio. AC013 Coeficiente de rendimiento estacional SERVICE Reinicio del servicio de mantenimiento CLR: los contadores AC002, AC003y AC004 se ponen a cero. 6.3.2 Menús CONTADOR, PROG HORARIO, RELOJ \CIRCA, CIRCB y ACS... -
Página 30: Ajuste De Los Parámetros
6 Ajustes Ajuste de los parámetros 6.4.1 Ajuste de la consigna de temperatura ambiente en modo confort Importante La consigna de temperatura ambiente se puede gestionar a través del submenú PROG HORARIO específico para la programación horaria. Importante Para ajustar el valor de consigna de temperatura ambiente en modo reducido, hay que especificar el parámetro CP080 que se encuentra en el menú... -
Página 31: Activación Del Modo De Forzado Manual Para La Calefacción
6 Ajustes Fig.30 1. Acceder al forzado de la función de refrigeración pulsando la tecla Importante La función de refrigeración solo se puede forzar si el Instalador ha habilitado la función durante la instalación. MW-5000401-2 Fig.31 2. Acceder al forzado de la función de refrigeración pulsando la tecla MW-5000402-2 Fig.32 3. -
Página 32: Ajuste Del Programa Horario
6 Ajustes Fig.35 2. Ajustar el valor de consigna de la temperatura del agua de calefacción pulsando la tecla 3. Confirmar el valor de consigna de la temperatura del agua de calefacción pulsando la tecla 4. Para volver a la pantalla principal, pulsar la tecla Importante Para forzar la producción de agua caliente sanitaria, seleccionar el parámetro DP200... - Página 33 6 Ajustes Fig.40 7. Especificar la hora de inicio del periodo pulsando las teclas 8. Confirmar la selección pulsando la tecla MW-5000142-2 Fig.41 9. Seleccionar el estado correspondiente al periodo , pulsando la tecla Estado para los pe Descripción riodos modo confort modo reducido 10.
-
Página 34: Mantenimiento
7 Mantenimiento Mantenimiento Generalidades Los trabajos de mantenimiento son importantes por las siguientes razones: Garantizar un funcionamiento óptimo. Alargar la vida del equipo. Tener una instalación que garantice el máximo confort al usuario durante mucho tiempo. Atención Solo un profesional cualificado está autorizado a efectuar intervenciones en la bomba de calor y en la instalación de calefacción. -
Página 35: Diagnóstico
8 Diagnóstico Diagnóstico Mensajes de error Fig.42 Cuando se detecta un código de error aparece el mensaje . Una vez resuelto el problema, al pulsar la tecla se reinician las funciones del aparato, con lo que el error desaparece. Si se producen varios errores, se presentan de manera secuencial. Fig.43 1. -
Página 36: Códigos De Fallo Asociados A La Placa Electrónicaehc-04
8 Diagnóstico Error Mensaje Descripción Código H02.09 Bloqueo parcial Bloqueo parcial del dispositivo reconocido Entrada BL abierta de la regleta de terminales de la placa electrónica de la unidad central H02.10 Bloqueo total Bloqueo total del dispositivo reconocido Entrada BL abierta de la regleta de terminales de la placa electrónica de la unidad central H02.23 Error circ. -
Página 37: Códigos De Alarma Asociados A La Placa Electrónicaehc-04
8 Diagnóstico Error Mensaje Descripción Código E02.13 Entrada bloqueo Entrada de bloqueo de la unidad de control desde fuera del dispositivo Entrada BL abierta. E02.24 Cierre de sistema de Cierre de sistema de circulación de agua activo circulación activo Caudal insuficiente: abrir una válvula de radiador El circuito está... -
Página 38: Causas De Fallo
8 Diagnóstico 5. Navegar por los errores pulsando las teclas . Cuando se abre este menú, aparece brevemente la fila del error en la memoria. Aparece el nombre de la placa de circuito impreso. Volver a la lista de errores pulsando la tecla Importante Los errores se almacenan comenzando por el más reciente hasta el más antiguo. - Página 39 8 Diagnóstico Problemas Causas probables Soluciones La bomba de calor La consigna de temperatu Aumentar la consigna. funciona cortocircui ra es demasiado baja. tando el modo de agua caliente sanitaria. La presión del agua es La instalación no tiene su Añadir agua a la instalación.
-
Página 40: Desactivación Y Eliminación
9 Desactivación y eliminación Desactivación y eliminación Procedimiento de puesta fuera de servicio Para poner fuera de servicio la bomba de calor de forma temporal o permanente: 1. Avisar al instalador. Eliminación y reciclaje Fig.48 Advertencia La desinstalación y eliminación de la bomba de calor debe realizarla un profesional cualificado conforme a los reglamentos locales y nacionales vigentes. -
Página 41: 10 Medio Ambiente
10 Medio ambiente 10 Medio ambiente 10.1 Ahorro de energía Consejos para ahorrar energía: No obstruya las salidas de ventilación. No cubra los radiadores. No cuelgue cortinas frente a los radiadores. Instalar paneles reflectantes en la parte posterior de los radiadores para evitar las pérdidas de calor. -
Página 42: 11 Apéndice
11 Apéndice 11 Apéndice 11.1 Ficha de producto Tab.29 Ficha de producto para aparatos de calefacción con bomba de calor AWHP 4.5 MR AWHP 6 MR-3 AWHP 8 MR-2 Clase de eficiencia energética de la calefacción en condiciones climáticas medias Potencia calorífica nominal en condiciones climáticas medias (Prated o Psup) Eficiencia energética estacional de calefacción del aparato en... -
Página 43: Ficha De Producto: Controles De Temperatura
11 Apéndice 11.2 Ficha de producto: controles de temperatura Tab.31 Ficha de producto para los controles de temperatura Clase Contribución a la eficiencia energética de calefacción 11.3 Ficha del equipo Importante "Aplicación de temperatura media" significa una aplicación en la que el aparato de calefacción con bomba de calor o la combinación de bomba de calor y calefactor suministra su capacidad de calefacción declarada a una temperatura de 55 °C... - Página 44 11 Apéndice Fig.49 Ficha de equipo para bombas de calor de temperatura media que indica la eficiencia energética de calefacción del equipo Efi ciencia energética estacional de calefacción de la bomba de calor ‘I’ Control de temperatura Clase I = 1 %, Clase II = 2 %, Clase III = 1,5 %, Clase IV = 2 %, Clase V = 3 %, Clase VI = 4 %, de la fi...
- Página 45 11 Apéndice Tab.32 Ponderación de bombas de calor de temperatura media II, equipo sin depósito de agua caliente II, equipo con depósito de agua caliente Prated / (Prated + Psup) (1)(2) 1,00 1,00 0,70 0,63 0,45 0,30 0,25 0,15 0,15 0,06 0,05 0,02...
-
Página 46: Ficha De Equipo - Calefactores Combinados (Calderas O Bombas De Calor)
11 Apéndice 11.4 Ficha de equipo - calefactores combinados (calderas o bombas de calor) Fig.50 Ficha de equipo para calefactores combinados (calderas o bombas de calor) que indica la eficiencia energética de calentamiento de agua del equipo Efi ciencia energética de calentamiento de agua del calefactor combinado ‘I’... - Página 47 © Derechos de autor Toda la información técnica y tecnológica que contienen estas instrucciones, junto con las descripciones técnicas y esquemas proporcionados son de nuestra propiedad y no pueden reproducirse sin nuestro permiso previo y por escrito. Contenido sujeto a modificaciones.
- Página 48 7685623 - v06 - 04052020 7685623-001-06...
