Fecha de efectividad: Enero 12, 2009


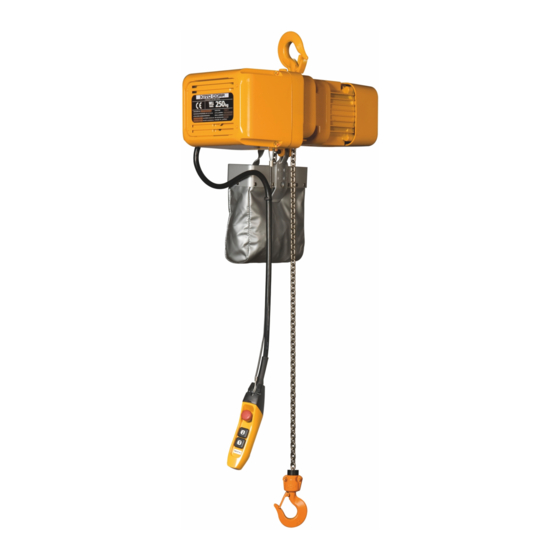

POLIPASTO/TECLE
ELÉCTRICO DE CADENA
SERIES
ER2 y NER2
MODELO CON
CONTROL DE CILINDRO
Capacidad de 125kg y 250kg de tonelada
Código, Lote y Número de Serie
Este equipo no se debe instalar, operar ni recibir
mantenimiento por ninguna persona que no haya leído y
entendido todo el contenido de este manual. El no leer y
cumplir con cualquiera de las limitaciones anotadas en esta
publicación puede ocasionar lesiones corporales serias o
muerte y daños materiales.

Publicidad

Tabla de contenido
loading

Manuales relacionados para KITO ER2 Serie

Resumen de contenidos para KITO ER2 Serie

  • Página 1 Fecha de efectividad: Enero 12, 2009   POLIPASTO/TECLE ELÉCTRICO DE CADENA SERIES ER2 y NER2 MODELO CON CONTROL DE CILINDRO Capacidad de 125kg y 250kg de tonelada Código, Lote y Número de Serie Este equipo no se debe instalar, operar ni recibir mantenimiento por ninguna persona que no haya leído y entendido todo el contenido de este manual.

  • Página 2: Tabla De Contenido

    INFORMACIÓN IMPORTANTE SOBRE CÓMO USAR ESTE MANUAL Este MANUAL DEL PROPIETARIO COMPLEMENTARIO está diseñado para usarse en combinación con el “Manual del Propietario de Polipastos/Tecles Eléctrico de Cadena, Series ER2 y NER2, con Capacidad de 125kg de tonelada a 5 toneladas". Consulte la Tabla de Contenido que se presenta a continuación para determinar la ubicación(s) de la información que corresponde a su polipasto/Tecle.

  • Página 3: Sección Número De Página

    Sección Número de Página Inspección Periódica ER2OM Polipastos/Tecles Usados Ocasionalmente ER2OM Registros de Inspección ER2OM Métodos y Criterios de Inspección ER2OM Manipulación y Mantenimiento…………………………………………………………………... ER2OM Medidor de Conteo/Horas ER2OM Lubricación: Cadena de Carga, Ganchos y Suspensión ER2OM Lubricación: Caja de Engranes ER2OM Freno del Motor ER2OM...

  • Página 4: Información Técnica

    Código del Producto 2.1.2 Modelos ER2 y NER2: el polipasto/tecle KITO de las series ER2 está disponible en dos versiones, la ER2 y la NER2. Estas dos versiones están equipadas con diferentes opciones como equipo de norma. La NER tiene un mecanismo de embrague de fricción que proporciona una protección de sobreenrollamiento.

  • Página 5: Dimensiones

    Velocidad Simple Velocidad Doble Rango de Trabajo del ISO M4/M5; ASME H4 Polipasto/Tecle: Rango de Trabajo Intermitente: 60% ED 40/20% ED 360 arranques por hora 120/240 arranques por hora Rango de Trabajo de Tiempo Corto: 60 min. 30/10 min. Dimensiones Tabla 2-2 Dimensiones del Polipasto/Tecle Espacio Código del...

  • Página 6: Procedimientos Previos A La Operación

    3.0 Procedimientos Previos a la Operación Cadena 3.2.1 Componentes de la cadena: Consulte la Figura 3-1 y cerciórese de que los topes y Cojines de Hule estén en la ubicación correcta y adecuadamente instalados. Nunca opere el polipasto/tecle con componentes incorrectos, faltantes o dañados. Ubicación de los componentes de la cadena Figura 3-1 3.2.2...

  • Página 7: Ubicación Del Montaje

    Ubicación del Montaje 3.3.1 Antes de montar el polipasto/tecle asegúrese de que la suspensión y la estructura de soporte sean las adecuadas para sostener el polipasto/tecle y su carga. Si es necesario, consulte a un profesional capacitado para evaluar la ubicación adecuada de la suspensión y su estructura de soporte.

  • Página 8: Conexión A Tierra - Una Conexión A Tierra Inadecuada O Insuficiente Representa

     Instale el sistema de cable guía paralelo a la viga.  Para un trole manual el cable guía se debe colocar ligeramente afuera del Soporte del Cable del polipasto/tecle como se muestra en la Figura 3-3..  Use los Troles del Cable proporcionados con el polipasto/tecle para suspender el Cable del Suministro de Energía del cable guía.

  • Página 9: Operación

    4.0 Operación Controles del Polipasto/Tecle 4.3.1 Polipastos/Tecles de una Sola Velocidad: Sujete con firmeza la Asidera negra del control del cilindro. Deslice el Operador del Interruptor de Arriba/Abajo hacia arriba para subir la carga o hacia abajo para bajarla como se muestra en la Figura 4-1. Para detener el polipasto/tecle, deslice el Operador del Interruptor de Arriba/Abajo a la posición media.

  • Página 10: Lista De Partes
