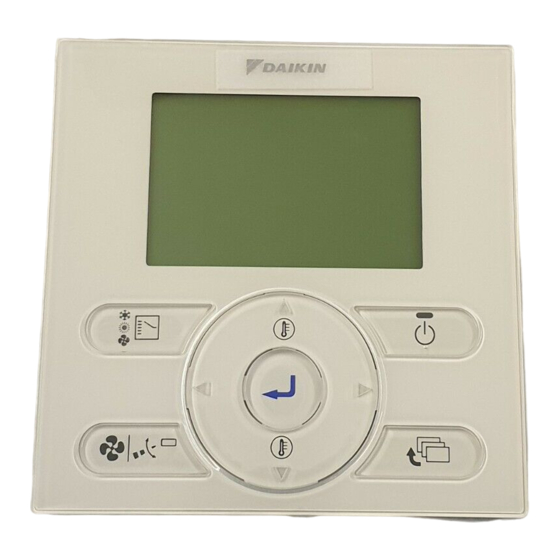

Controlador remoto con cable

Publicidad

Enlaces rápidos

CONTROLADOR
REMOTO CON CABLE
GUÍA DE REFERENCIA DEL
• Gracias por su compra del control remoto con cable.
• Este manual describe las precauciones de seguridad requeridas para
el uso de este producto.
Lea cuidadosamente este manual y asegúrese de comprender
la información provista antes de intentar usar el producto.
Guarde este manual en un lugar fácilmente accesible después de leerlo
completamente.
Si otro usuario opera el producto en el futuro, asegúrese de entregar
este manual al nuevo usuario.
USUARIO
BRC073A1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin BRC073A1

  • Página 1 CONTROLADOR REMOTO CON CABLE GUÍA DE REFERENCIA DEL USUARIO BRC073A1 • Gracias por su compra del control remoto con cable. • Este manual describe las precauciones de seguridad requeridas para el uso de este producto. Lea cuidadosamente este manual y asegúrese de comprender la información provista antes de intentar usar el producto.
  • Página 2: Tabla De Contenido

    Contenidos Notificaciones Precauciones de seguridad ........3 Puntos que deben observarse de forma estricta ..4 Nombres y funciones ..........8 Pantalla de cristal líquido (LCD) ......10 Método de Habilitar/inhabilitar el botón de menú/entrada y funcionamiento básico de cancelación............12 Frío/Calor/Ventilador/Seco/Auto ......
  • Página 3: Acerca De Este Documento

    Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página web regional de Daikin o a través de nuestro distribuidor. Para obtener instrucciones detalladas, consulte los vídeos de instalación disponibles en http://www. daikineurope.com/support-and-manuals/product-information/. Concretamente, para la conexión del conector S21, consulte los vídeos de instalación del controlador online Daikin.
  • Página 4: Precauciones De Seguridad

    ADVERTENCIA • No instale el control remoto por sí mismo. La instalación inadecuada puede provocar descargas eléctricas o incendios. Consulte con su distribuidor Daikin. • No modifique ni repare el control remoto. Esto puede provocar descargas eléctricas o incendios. Consulte con su distribuidor Daikin.
  • Página 5: Puntos Que Deben Observarse De Forma Estricta

    • Nunca desarme el control remoto. Tocar las partes interiores puede provocar descargas eléctricas o incendios. Consulte con su concesionario Daikin o el contratista autorizado para las inspecciones internas y ajustes. • Para evitar descargas eléctricas, no utilice la unidad con las manos mojadas.
  • Página 6 Puntos que deben observarse de forma estricta ADVERTENCIA • Cuídese de un incendio en el caso de fugas de refrigerante. Si el acondicionador de aire no funciona correctamente, es decir, no genera aire frío o caliente, la causa puede ser una fuga de refrigerante. Solicite la ayuda de su concesionario.
  • Página 7 Puntos que deben observarse de forma estricta PRECAUCIÓN • Después de un uso prolongado, verifique el soporte de la unidad y sus piezas en busca de daños. Si lo deja dañado, la unidad puede caerse y provocar heridas. • No permita que un niño suba sobre la unidad exterior o evite colocar objetos sobre ella.
  • Página 8 No hacerlo puede resultar en descargas eléctricas o lesiones. • No lave el interior de las unidades interior ni exterior por sí mismo. Siempre consulte con su concesionario Daikin. El uso de un método de lavado o detergente incorrectos podría dañar las partes de resina de la unidad interior o causar filtración de agua.
  • Página 9: Nombres Y Funciones

    Nombres y funciones 1. Botón selector de modo de funcionamiento 11. LCD (con retroiluminación) 4. Botón arriba 5. Botón abajo 6. Botón derecho 7. Botón izquierdo 9. Luz de funcionamiento 8. Botón de ENCENDIDO/ APAGADO 3. Botón de menú/entrada 10. Botón de cancelación 2.
  • Página 10 Nombres y funciones 1. Botón selector de modo de 6. Botón derecho funcionamiento • Se usa para destacar las siguientes en el lado derecho. • Presione este botón para seleccionar el • El contenido pasa a la pantalla siguiente. modo de funcionamiento de su preferencia. (Consulte "Frío/Calor/Ventilador/Seco/Auto"...
  • Página 11: Pantalla De Cristal Líquido (Lcd)

    Nombres y funciones Pantalla de cristal líquido (LCD) • La pantalla de cristal líquido (LCD) dispone de cuatro modos de visualización diferentes. La pantalla estándar, que es la pantalla predeterminada, y la pantalla detallada. También existe la posibilidad de utiliza solo el modo de icono o de icono y texto (consulte la guía de referencia del instalador).
  • Página 12 Nombres y funciones 1. Modo de funcionamiento 6. Temporizador activado " " (SkyAir y VRV) (Consulte "Temporizador APAGADO" en • Indica el modo de funcionamiento la página 28 "Programador" en la seleccionado. página Modo de funcionamiento • Indica que el temporizador de Frío Calor Auto (Calor)
  • Página 13: Habilitar/Inhabilitar El Botón De Menú/Entrada Y De Cancelación

    Método de funcionamiento básico Visualización Procedimiento de Funciones del de los botones funcionamiento control remoto Muestra las posiciones Maneje los controles según de los botones que se el procedimiento. Método de funcionamiento deben utilizar. • Abra el Menú principal. Menú principal Visualización Dirección flujo aire (Consulte...
  • Página 14: Frío/Calor/Ventilador/Seco/Auto

    Método de funcionamiento básico Frío/Calor/Ventilador/Seco/Auto Método de funcionamiento • Presione el botón selector del modo de funcionamiento varias veces hasta que se seleccione el modo deseado (Refrigeración, °C Calefacción, Solo ventilador, Seco o Auto). Nota • Los modos de funcionamiento no disponibles no se visualizan. •...
  • Página 15 Método de funcionamiento básico Nota Bajo Medio-bajo • El aire acondicionado puede situarse en el modo de control de velocidad de ventilador automático para proteger los elementos mecánicos. • El aire acondicionado puede situarse en el modo de control de Medio Auto velocidad de ventilador automático en función de la...
  • Página 16 Método de funcionamiento básico • Al pulsar de nuevo el botón ENCENDIDO/ APAGADO, el aire acondicionado dejará de funcionar y la luz de funcionamiento se situará en APAGADO. Nota • Si el sistema se detiene durante el modo de calefacción, el ventilador continuará...
  • Página 17: Características Del Funcionamiento De Refrigeración

    • Si el aire caliente se acumula en el techo y nota los pies fríos, se recomienda el uso de un circulador. Para los detalles, consulte con su concesionario Daikin. BRC0731A1 Guía de referencia del usuario...
  • Página 18: Funcionamiento De Secado Programado

    Método de funcionamiento básico Funcionamiento de secado programado Preparativos • Si el control remoto no tiene la opción de seleccionar el modo de refrigeración/calefacción, es posible que no se pueda seleccionar el modo Seco. Método de funcionamiento • Presione el botón selector del modo de funcionamiento varias veces hasta que se seleccione el modo Seco.
  • Página 19: Características Del Modo Seco

    Método de funcionamiento básico Características del modo Seco En el modo Seco, se reducirá la humedad del aire alternando la posición ENCENDIDO del aire acondicionado en el modo de refrigeración con la posición APAGADO para minimizar la reducción de la temperatura. Nota •...
  • Página 20: Seguro De Teclas

    Método de funcionamiento básico La recuperación no debe habilitarse si se conecta un control centralizado a través del adaptador de interfaz KRP928 para aire Método de funcionamiento acondicionado. El icono de recuperación " " parpadea cuando la unidad se sitúa en ENCENDIDO bajo el control de recuperación. °C La velocidad del ventilador no puede modificarse si la recuperación está...
  • Página 21: Resumen De Las Opciones Del Menú Principal

    Referencia rápida de las opciones del menú principal „Resumen de las opciones del menú principal Nota • Las opciones disponibles pueden variar dependiendo del modelo conectado. • En el menú aparecen solo las opciones disponibles. Página de Opciones de ajuste y visualización Descripción referencia Dirección del flujo de aire...
  • Página 22: Descripción

    Referencia rápida de las opciones del menú principal Página de Opciones de ajuste y visualización Descripción referencia Información sobre Muestra la información de contacto para mantenimiento. mantenimiento • Pantalla: Configuración Pantalla Puede alternar entre la pantalla estándar o la pantalla detallada. •...
  • Página 23: Utilización Del Menú

    Utilización del menú Menú principal „Utilización del menú principal Método de funcionamiento • Presione el botón de menú/entrada. °C Pantalla básica • Aparecerá el Menú principal. Menú principal Dirección flujo aire Ahorro de energía Programador Información Mantenimiento Configuración Ajustes actuales Aparecerán las instrucciones de manejo de los Volver Ajuste...
  • Página 24: Dirección Del Flujo De Aire

    Utilización del menú Dirección del flujo de aire „Modificación de la dirección del flujo de aire Método de funcionamiento • Abra el Menú principal (consulte "Utilización del Menú principal menú principal" en la página Dirección flujo aire Ahorro de energía Programador •...
  • Página 25: Movimiento De Las Aletas De Dirección De Flujo De Aire

    Utilización del menú Movimiento de las aletas de dirección de flujo de aire En las condiciones de funcionamiento que se muestran a continuación, la dirección de flujo de aire se controla automáticamente. La operación actual puede ser diferente de la que se visualiza en el control remoto.
  • Página 26: Ajuste De Rango Del Punto De Ajuste

    Utilización del menú • Pulse los botones (Izquierda/Derecha) para Opcs. Ahorro Energía ¿Guardar los ajustes? seleccionar Sí • Pulse el botón de menú/entrada para confirmar los Sí ajustes y volver a la pantalla básica. Volver Ajuste „Ajuste de rango del punto de ajuste Esta función no debe habilitarse si se conecta un control centralizado Método de funcionamiento a través del adaptador de interfaz KRP928 para aire acondicionado.
  • Página 27: Condición De Recuperación

    Utilización del menú „Condición de recuperación Esta función no debe habilitarse si se conecta un control centralizado Método de funcionamiento a través del adaptador de interfaz KRP928 para aire acondicionado. • Abra las opciones de Ahorro de energía Ahorro de energía Opcs.
  • Página 28: Reinicio Automático Del Punto De Ajuste

    Utilización del menú „Reinicio automático del punto de ajuste Esta función no debe habilitarse si se conecta un control centralizado Método de funcionamiento a través del adaptador de interfaz KRP928 para aire acondicionado. • Abra las opciones de Ahorro de energía Ahorro de energía Opcs.
  • Página 29: Temporizador Apagado

    Utilización del menú „Temporizador APAGADO Método de funcionamiento • Abra las opciones de Ahorro de energía Ahorro de energía (Consulte "Lista de ahorro de energía" en la Opcs. Ahorro Energía Ajuste límite rango página 24). Ajuste standby Ajuste Auto Reset •...
  • Página 30: Programador

    Utilización del menú Programador „Habilitar/Inhabilitar La función del programador puede limitarse si se conecta un control centralizado a través del adaptador de interfaz KRP928 para aire Método de funcionamiento acondicionado. • Abra el Menú principal. Menú principal (Consulte "Utilización del menú principal" en la Dirección flujo aire Ahorro de energía página...
  • Página 31: Establecer El Número De Programa

    Utilización del menú • Pulse los botones (Izquierda/Derecha) para Programador ¿Guardar los ajustes? seleccionar Sí • Pulse el botón de menú/entrada para confirmar Sí los ajustes y volver a la pantalla básica. Volver Ajuste „Establecer el número de programa Método de funcionamiento Es posible programar hasta tres programas diferentes.
  • Página 32: Vacaciones

    Utilización del menú „Vacaciones El temporizador de programación estará inhabilitado durante los días Método de funcionamiento que se hayan establecido como vacaciones. • Abra el menú del Programador. Programador (Consulte "Habilitar/Inhabilitar" en la página 29). Habilitar/Inhabilitar Establ. Número programa • Pulse los botones (Arriba/Abajo) para Vacaciones Ajuste diario...
  • Página 33: Ajustes De Programación

    Utilización del menú „Ajustes de programación Después de guardar un programa, el programa se habilita Método de funcionamiento automáticamente. • Abra el menú del Programador. Programador (Consulte "Habilitar/Inhabilitar" en la página 29). Habilitar/Inhabilitar Establ. Número programa Vacaciones • Pulse los botones (Arriba/Abajo) para Ajuste diario seleccionar...
  • Página 34 Utilización del menú • Pulse los botones (Izquierda/Derecha) para Programador 1 mover la opción resaltada y pulse los botones Hora Frío Cal. – 6 :00 (Arriba/Abajo) para configurar los ajustes de ENCENDIDO/APAGADO/--. Columna "Acc": Volver Ajuste ON: Se pueden configurar los puntos de ajuste de temperatura.
  • Página 35: Información Sobre Mantenimiento

    Utilización del menú • Pulse los botones (Izquierda/Derecha) para Programador ¿Guardar los ajustes? seleccionar Sí • Pulse el botón de menú/entrada para confirmar Sí los ajustes y volver a la pantalla básica. Volver Ajuste Información sobre mantenimiento „Abra la pantalla Información Mantenimiento Método de funcionamiento •...
  • Página 36: Configuración

    Utilización del menú Configuración „Pantalla Modo pantalla Método de funcionamiento • Abra el menú Configuración. Configuración Pantalla • Pulse los botones (Arriba/Abajo) para Ajustar contraste seleccionar Pantalla y pulse el botón de menú/ entrada. Volver Ajuste • Pulse los botones (Arriba/Abajo) para Pantalla Modo Pantalla...
  • Página 37: Opción Detallada

    Utilización del menú Opción detallada Método de funcionamiento • Abra el menú Pantalla. (Consulte "Modo pantalla" Pantalla en la página 35). Modo Pantalla Estándar Visualización Error Ninguno • Pulse los botones (Arriba/Abajo) para seleccionar Visualización Error y pulse el botón de menú/entrada. Volver Ajuste •...
  • Página 38: Ajuste De Contraste

    Utilización del menú „Ajuste de contraste Método de funcionamiento • Abra el menú Configuración. Configuración Pantalla • Pulse los botones (Arriba/Abajo) para Ajustar contraste seleccionar Ajustar contraste y pulse el botón de menú/entrada. Volver Ajuste • Pulse los botones (Arriba/Abajo) hasta Ajustar contraste encontrar el contraste que desee.
  • Página 39: Reloj Y Calendario

    – Inicio: último domingo de marzo a las 02:00 – Fin: último domingo de octubre a las 03:00 • Consulte con su distribuidor Daikin si necesita modificar los ajustes del horario de verano. Nota El día de la semana se ajusta automáticamente.
  • Página 40 Utilización del menú „RELOJ 12H/24H Método de funcionamiento • Abra el menú Calendario & Reloj. Calendario & Reloj (Consulte "Fecha y hora" en la página 38). Fecha & Hora Reloj 12H/24H • Pulse los botones (Arriba/Abajo) para seleccionar Reloj 12H/24H y pulse el botón de menú/entrada.
  • Página 41: Selección Del Idioma

    Utilización del menú Idioma „Selección del idioma Método de funcionamiento • Abra el Menú principal. (Consulte "Utilización del Menú principal menú principal" en la página 22). Calendario & Reloj Idioma • Pulse los botones (Arriba/Abajo) para seleccionar Idioma y pulse el botón de menú/ entrada.
  • Página 42: Mantenimiento

    Mantenimiento Precaución • No lave el control remoto. • Asegúrese de detener el De hacerlo, podrían provocarse funcionamiento del aire acondicionado y de apagar filtraciones eléctricas y acarrear el interruptor de alimentación descargas eléctricas o incendios. eléctrica cuando realice el mantenimiento.
  • Página 43: Visualización De Código De Error

    Si continúa utilizándolo en estas circunstancias puede producirse una avería, una descarga eléctrica o un incendio. Contacte a su concesionario Daikin. Método de funcionamiento • Si se produce un error, el icono de error de...
  • Página 44: Mensaje "Conflicto De Modo

    Información de referencia Mensaje "Conflicto de modo" Solo se aplica en caso de un sistema múltiple (múltiples unidades interiores conectadas a la unidad exterior). Si varias unidades interiores están programadas para funcionar de forma simultánea, °C pero en diferentes modos de funcionamiento, se produce un conflicto de modos de funcionamiento: Conflicto modo •...
  • Página 45: Utilización Combinada De Las Interfaces De Usuario Con Cable E Inalámbrica

    Información de referencia Precaución El CONFLICTO DE MODO también puede producirse con unidades activadas por la función de recuperación. Por tanto, a causa de la prioridad, no funcionarán y no podrán mantener la temperatura de la habitación. Valore con detenimiento el uso de la función de recuperación en un sistema múltiple para evitar este tipo de situaciones.
  • Página 46 Información de referencia Fenómeno Explicación En la interfaz de La interfaz de usuario con cable no admite el manejo de estas funciones. Si una de estas funciones (p.ej. modo AHORRO DE ENERGÍA, modo usuario con cable de funcionamiento de alta potencia, funcionamiento silencioso de El estado de algunas la unidad interior, funcionamiento silencioso de la unidad exterior, funciones (p.ej.
  • Página 47 Información de referencia Fenómeno Explicación Funcionamiento de REFRIGERACIÓN SECA establecido mediante la interfaz de usuario inalámbrica Se indica el modo de refrigeración en la interfaz de usuario con cable. Cambiar el modo de funcionamiento en la interfaz de usuario con cable cancelará...
  • Página 48 Información de referencia Fenómeno Explicación En la interfaz de La interfaz de usuario inalámbrica no recibe retroalimentación de la unidad. usuario inalámbrica La función de rango de punto de ajuste es una función de la interfaz Es posible cambiar el de usuario con cable.
  • Página 49: Servicio Posventa

    • Su dirección, nombre y número de teléfono „Relocalización Para cambiar la posición del control remoto hace falta un equipo especial. Consulte con su distribuidor Daikin. Los gastos efectivos requeridos para la relocalización del control remoto serán cobrados. „Reparaciones después del período de garantía Consulte con su distribuidor Daikin.
  • Página 52 4P392226-1 2014.11...
