Emerson dixell XR30CX Instrucciones De Manejo

Controlores digitales con deshielo a parada y relé configurable
INDICE
1. ADVERTENCIAS _____________________________________________________ 1
2. DESCRIPCION GENERAL ______________________________________________ 1
3. REGULACIÓN _______________________________________________________ 1
4. PANEL FRONTAL ____________________________________________________ 1
5. FUNCIÓN MEMORIZACIÓN TEMPERATURA Y DURACIÓN (HACCP) ___________ 1
6. EL MENU DE FUNCIONES _____________________________________________ 1
7. LISTA DE PARAMETROS ______________________________________________ 2
8. ENTRADA DIGITAL (HABILITADA CON P3P = N) ____________________________ 3
9. LINEA SERIAL TTL - PARA SISTEMAS DE MONITORIZACIÓN _________________ 3
10. SALIDA REP - OPCIONAL _____________________________________________ 3
11. INSTALACION Y MONTAJE_____________________________________________ 3
12. CONEXIONES ELECTRICAS ____________________________________________ 3
13. UTILIZACIÓN DE LA PROGRAMACIÓN "HOT KEY" __________________________ 3
14. SEÑALES DE ALARMA ________________________________________________ 3
15. DATOS TECNICOS ___________________________________________________ 4
16. CONEXIONES _______________________________________________________ 4
17. VALORES POR DEFECTO ______________________________________________ 4
1. ADVERTENCIAS
1.1 POR FAVOR LEA LAS INSTRUCCIONES ANTES DE USAR ESTE MANUAL
• Este manual es parte del producto y debe ser mantenido cerca del instrumento para fácil y
rápida referencia.
• El instrumento no debe ser usado para propósitos diferentes de aquellos descritos a
continuación. No debe ser usado como un dispositivo de seguridad.
• Verifique los límites de la aplicación antes de proceder.
• Dixell Srl se reserva el derecho a variar la composición de sus propios productos, sin
necesidad de comunicarlo al cliente, garantizando de todas formas su idéntica e invariada
función.
1.2 PRECAUCIONES DE SEGURIDAD
• Verifique que el voltaje de alimentación sea el correcto antes de conectar el instrumento.
• No lo exponga a agua o humedad: use el instrumento solamente dentro de los límites de
operación, evitando cambios súbitos de temperatura con alta humedad atmosférica para
prevenir la formación de condensación.
• Precaución: desconecte todas las conexiones eléctricas antes de realizar cualquier tipo de
mantenimiento.
• El instrumento jamás debe ser abierto.
• En caso de fallo u operación defectuosa envíe el instrumento de vuelta al distribuidor junto
con una descripción detallada del fallo.
• Considere la corriente máxima que puede ser aplicada a cada (ver Datos Técnicos).
• Poner la sonda de modo que no sea alcanzable por el utilizador final.
• Asegúrese que los cables para los sensores, cargas y la alimentación estén separadas y
suficientemente alejados entre sí, sin cruzarse ni entrelazarse.
• En caso de aplicaciones en ambientes industriales, el uso de filtros (nuestro mod. FT1) en
paralelo con cargas inductivas puede resultar útil.
2.

DESCRIPCION GENERAL

El modelo XR30CX, formato 32x74 mm, es un controlador basados en microprocesador apto
para aplicaciones en sectores de refrigeración para temperatura normal. Está provisto de 2
salidas de relé para el control del compresor y la segunda, configurable como luz, auxiliar o
señal de alarma. El controlador dispone de dos entradas para sondas NTC o PTC, una para el
control termostático, y la segunda, opcional, montada en el conector para HOT KEY, para la
gestión de alarma de temperatura del condensador o para la visualización de una temperatura.
Opcionalmente, la entrada digital puede convertirse en una tercera entrada de sonda.
La salida HOT KEY permite conectar la unidad, por medio del módulo externo XJ485-CX, a una
red compatible ModBUS-RTU tal como las unidades de monitoreo Dixell de la familia X-WEB y
permite programar el controlador a través del teclado de programación "Hot Key ".
En alternativa a la salida serial, el termostato puede disponer de una salida opcional para el
visualizador remoto X-REP a través la puerta HOT KEY.
3. REGULACION
3.1 EL COMPRESOR
En caso de fallo en la sonda termostática el arranque y detención del compresor se calcula
conforme lo programado en los parámetros "COn" y "COF".
1594020030 XR30CX SP m&M r1.1 05.06.2014
XR30CX
La regulación se realiza de acuerdo a la
temperatura medida por la sonda
termostática con un diferencial positivo
respecto del punto de intervención (set
point): si la temperatura aumenta y
alcanza el valor del
intervención más el diferencial el
compresor arranca para detenerse
cuando la temperatura
nuevamente del valor correspondiente
al punto de intervención.
3.2 DESHIELO
El deshielo se realiza mediante una simple parada del compresor. El parámetro "IdF" controla
los intervalos entre los ciclos de deshielo mientras que su duración es controlada por el
parámetro "MdF".
4.

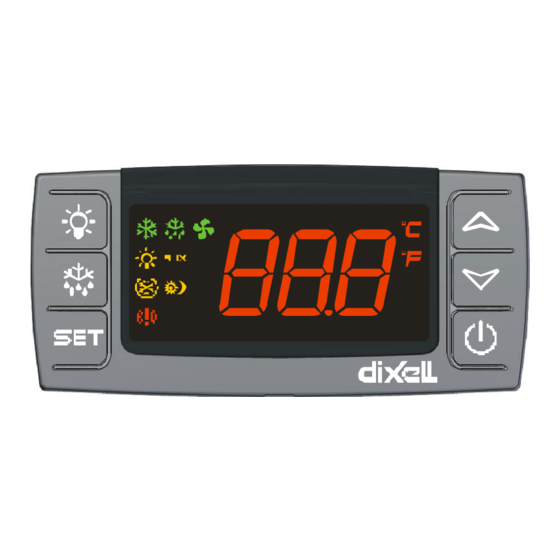

PANEL FRONTAL

: Para visualizar o modificar el set point; en el modo de programación nos selecciona o
confirma un valor.
(DES) Para comenzar un deshielo manual.
(ARRIBA) Visualizza i dati di un eventuale allarme di temperatura. In
programmazione scorre i codici dei parametri o ne incrementa il valore.
(ABAJO) visualizar los datos de una posible alarma de temperatura. En modo de
programación permite recorrer los códigos de parámetros o disminuir el valor de la
variable desplegada.
Enciende y apaga el aparato, si el parámetro onF = oFF.
Enciende y apaga la luz si el parámetro oA1 = Lig.
COMBINACIONES DE TECLAS
+
+
+
4.1 LEDS
El significado de los leds queda reflejado en la siguiente lista.
LED MODO
Encendido
Parpadeando Habilitado tiempo anticiclos cortos de compresor.
Encendido
Parpadeando Drenaje habilitado
Encendido
Encendido
Encendido
Encendido
Encendido
°C Encendido
°C Parpadeando Modo de programación
5. FUNCIÓN MEMORIZACIÓN TEMPERATURA MAX Y MIN
5.1 COMO VER LATEMPERATURA MINIMA
1.
Presione y suelte la tecla
2. Se visualiza el mensaje "Lo" seguido del valor mínimo de temperatura almacenado.
3. Presionando la misma tecla o esperando 5s se restaura la visualización normal.
5.2 COMO VER LA TEMPERATURA MAXIMA
1.
Presione y suelte la tecla
2.
Se visualiza el mensaje "Hi" seguido del valor máximo de temperatura almacenado.
3.
Presionando la misma tecla o esperando 5s se restaura la visualización normal.
5.3 COMO REAJUSTAR LA TEMPERATURA MAX Y MIN ALMACENADA
Para reajustar la temperatura, cuando la max o min temperatura se visualiza
1. Pulse las teclas
2. Presione la tecla SET hasta que la etiqueta "rST" empiece a parpadear.
6.

EL MENU DE FUNCIONES

6.1 COMO VERIFICAR EL SET POINT
punto de
2) Para volver a la temperatura, espere 5s o presione la tecla SET de nuevo.
6.2 COMO MODIFICAR EL SET POINT
alcanza
Presione la tecla SET antes de 2s.
1)
Se visualiza el Set point, y el LED °C comienza a parpadear.
2)
3) Use las teclas
4) Presione la tecla SET para almacenar el nuevo o espere 15s para salir del modo de
programación.
XR30CX
Bloquea y desbloquea el teclado.
Entra en el modo de programación.
Sale del modo de programación.
FUNCION
Compresor/es funcionando.
Deshielo habilitado
Señal de ALARMA
Ciclo continuo funcionando
Ahorro de Energía funcionando.
Luz encendida
Auxiliar funcionando.
Unidad de medida
.
n
.
o
.
o y n
Presione y suelte la tecla SET: se visualizará el valor del Set
1)
point ;
para cambiar el valor.
o y n
1/5
