Emerson Dixell XR75CX Instrucciones De Manejo

Controladores digitales con gestion deshielo, ventiladores y relé
1. ADVERTENCIAS
1.1 POR FAVOR LEA LAS INSTRUCCIONES ANTES DE USAR ESTE MANUAL

Este manual es parte del producto y debe ser mantenido cerca del instrumento para fácil y
rápida referencia.

El instrumento no debe ser usado para propósitos diferentes de aquellos descritos a
continuación. No debe ser usado como un dispositivo de seguridad.

Verifique los límites de la aplicación antes de proceder.

Dixell Srl se reserva el derecho a variar la composición de sus propios productos, sin
necesidad de comunicarlo al cliente, garantizando de todas formas su idéntica e invariada
función.
1.2 PRECAUCIONES DE SEGURIDAD
 Verifique que el voltaje de alimentación sea el correcto antes de conectar el instrumento.

No lo exponga a agua o humedad: use el instrumento solamente dentro de los límites de
operación, evitando cambios súbitos de temperatura con alta humedad atmosférica para
prevenir la formación de condensación.

Precaución: desconecte todas las conexiones eléctricas antes de realizar cualquier tipo de
mantenimiento.

El instrumento jamás debe ser abierto.
 En caso de fallo u operación defectuosa envíe el instrumento de vuelta al distribuidor junto
con una descripción detallada del fallo.

Considere la corriente máxima que puede ser aplicada a cada (ver Datos Técnicos).

Poner la sonda de modo que no sea alcanzable por el utilizador final.

Asegúrese que los cables para los sensores, cargas y la alimentación estén separadas y
suficientemente alejados entre sí, sin cruzarse ni entrelazarse.

En caso de aplicaciones en ambientes industriales, el uso de filtros (nuestro mod. FT1) en
paralelo con cargas inductivas puede resultar útil.
2. DESCRIPCION GENERAL

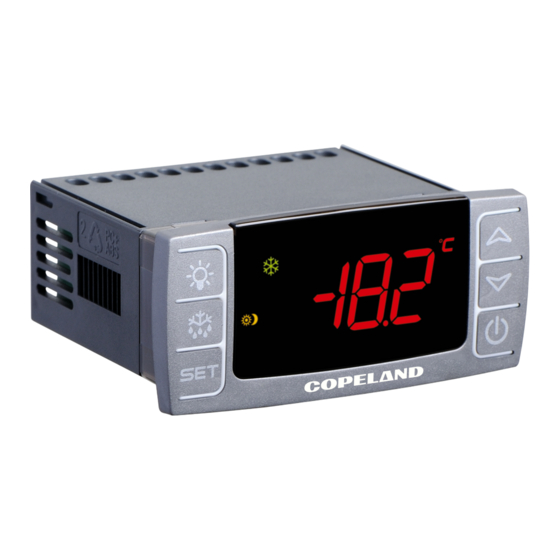

El modelo XR75CX, formato 32x74 mm, es un controlador basado en microprocesador apto
para aplicaciones en unidades de refrigeración para baja temperatura. Está provisto de 4
salidas de relé para el control del compresor, deshielo que puede ser de tipo eléctrico o a
inversión de ciclo (gas caliente), de ventilador, y la cuarta configurable como luz, relé auxiliar o
alarma. El controlador está equipado con el Real Time Clock que permite programar seis ciclos
de deshielo cotidianos divididos en días laborables y festivos. Para el ahorro energético hay la
función "Energy Saving", con dos puntos de intervención (set point) diferentes. El controlador
dispone también de tres entradas para sondas NTC o PT1000, la primera para el control
termostático, una para controlar la temperatura al final del deshielo y para la gestión de
ventiladores, y la tercera, opcional, para conectar al terminal HOT KEY, para la gestión de
alarma de temperatura del condensador o para la visualización de una temperatura.
Opcionalmente, la entrada digital puede convertirse en una cuarta entrada de sonda.
La salida HOT KEY permite conectar la unidad, por medio del módulo externo XJ485-CX, a una
red compatible ModBUS-RTU tal como las unidades de monitoreo Dixell de la familia X-WEB y
permite programar el controlador a través del teclado de programación "Hot Key ".
En alternativa a la salida serial, el termostato puede disponer de una salida opcional para el
visualizador remoto X-REP a través la puerta HOT KEY.
3. REGULACION
3.1 EL COMPRESOR
En caso de fallo en la sonda termostática el arranque y detención del compresor se calcula
conforme lo programado en los parámetros "COn" y "COF".
3.2 EL DESHIELO
Dos modos de deshielo están disponibles mediante el parámetro "tdF": deshielo mediante
resistencia eléctrica (tdF=EL) compresor apagado, deshielo por gas caliente (tdF=in), compresor
siempre encendido.
El intervalo entre ciclos de deshielo está controlado mediante el parámetro " IdF ": (EdF=in), la
duración mámima está controlada por el parámetro MdF, mientras que el parámetro P2P
habilita la segunda sonda (fin de deshielo a temperatura) o queda deshabilitada (fin de deshielo
a tiempo).
Al final del deshielo comienza el tiempo de drenaje - se controla mediante el parámetro "Fdt".
3.3 CONTROL DE LOS VENTILADORES DEL EVAPORADOR
El modo de control de los ventiladores se selecciona con el parámetro " FnC".
FnC=C-n ventiladores operan o se detienen con el compresor y no operarán durante el
deshielo.
1594020610 XR75CX RTC SP r1.0 31.03.2015
auxiliar
XR75CX
La regulación se realiza de acuerdo a la
temperatura medida por la sonda
termostática con un diferencial positivo
respecto del punto de intervención (set
point): si la temperatura aumenta y
alcanza el valor del
intervención más el diferencial el
compresor arranca para detenerse
cuando la temperatura
nuevamente del valor correspondiente al
punto de intervención.
FnC=C-y ventiladores operan o se detienen con el compresor y funcionan durante el deshielo.
FnC=O-n los ventiladores funciona continuamente y solo paran en el deshielo.
FnC=O-y los ventiladores siempre funcionan.
Cuando se termina el deshielo los ventiladores se encienden después de un retraso permitido
por el parámetro "Fnd".
Un parámetro adicional "FSt" permite definir la temperatura, detectada por la sonda del
evaporador, por encima de la cual los ventiladores siempre están detenidos. Esto puede
emplearse para garantizar circulación de aire solo si la temperatura del evaporador es inferior a
la definida en "FSt".
3.3.1 Marcha forzada de los ventiladores
Esta función, habilitada por el parámetro "Fct", es pensada para eliminar el funcionamiento a
intermitencia de los ventiladores, que se puede averiguar después de una deshielo o al
encendido del controlador, cuando el aire del entorno calienta el vaporizador.
Si la diferencia de temperatura entre sonda vaporizador y sonda celda es superior al valor le
programado en Fct, los ventiladores siempre son accionadas. Con Fct=0 la función es
inhabilitada.
3.3.2 Activación cíclica de los ventiladores con compresor apagado
Cuando FnC = c-n o c-Y (ventiladores operan en paralelo con el compresor), mediante los
parámetros Fon y FoF los ventiladores pueden hacer ciclos de encendido o apagado incluso
con el compresor apagado. Cuando para el compresor, los ventiladores permanecen
encendidos durante el tiempo Fon. Con Fon =0 los ventiladores permanecen siempre apagados,
cuando el compresor está detenido.
3.4 CONFIGURACIÓN DEL RELÉ AUXILIAR - TERM. 1-4, PAR. OA3
La función del relé auxiliar (term. 1-4) puede configurarse mediante el parámetro oA3 de
maneras diferentes en función del tipo de aplicación. A continuación las posibles
configuraciones:
3.4.1 Relé auxiliar - oA1= AUS
Hay 2 posibilidades de funcionamiento configurando oA3=AUX.
A. Activación del relé sólo desde entrada digital
Configurar oA3 =AUS y i2F = AUS el relé 15-16 puede activarse sólo desde entrada digital y
permanece activo durante toda la activación de la entrada digital.
B. Termostato auxiliar (ej. resistencias antiempañamiento) con activación también
desde el teclado
Parámetros involucrados:
- ACH Tipo de acción del regulador auxiliar: calor/frío;
- SAA Punto de intervención del regulador auxiliar
- SHY Diferencial para el termostato auxiliar
- ArP Sonda para regulador auxiliar
- Sdd Relé auxiliar deshabilitado durante el deshielo
Mediante estos 5 parámetros se configura el funcionamiento del relé auxiliar.
3.4.2 Relé on/off - oA3 = onF
En este caso el relé se encuentra activo cuando el controlador está encendido, y está
desactivado mientras el controlador permanezca en estado de espera.
3.4.3 Regulación a zona neutra
Con oA3 = db el relé 1-4 puede controlar un elemento calefactor para una regulación a zona
neutra.
Activación relé oA3 = SET-HY
Apagamiento relè oA3 = SET
3.4.4 Relé de alarma
Con oA3 = ALr el relé 1-4 es relé de alarma. Se activa cuando hay una alarma. El relé depende
del parametro tbA:
con "tbA = y", el relé se activa pulsando una tecla.
con "tbA = n", el relé de alarma permanece activo durante toda la duración de la alarma.
3.4.5 Activación de las cortinas nocturnas durante el ciclo de ahorro de energía
punto de
Con oA3 = HES, el relé 1-4 controla las cortinas durante la noche: el relé se activa durante el
ciclo de ahorro de energía que puede ser activado desde entrada digital, RTC (opcional) o tecla.
alcanza
4. PANEL FRONTAL
: Para visualizar o modificar el set point; en el modo de programación nos selecciona o
confirma un valor.
(SBR) Para comenzar un deshielo manual.
(SU): Para visualizar los datos de una posible alarma de temperatura. En modo de
programación permite recorrer los códigos de parámetros o aumentar el valor de la
variable desplegada.
XR75CX 1/6
