Conexiones eléctricas
38

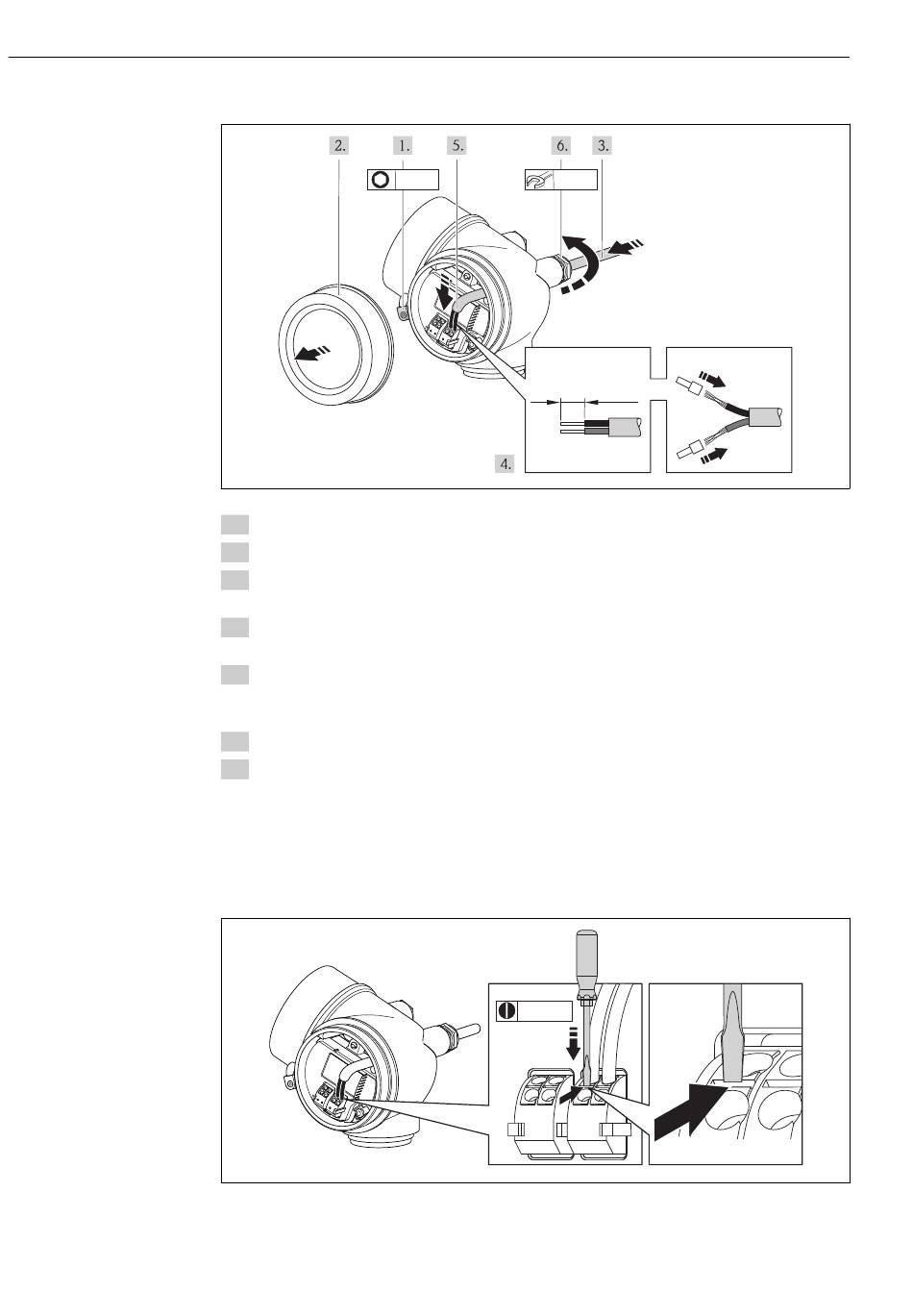

Conexión mediante terminales
1. Afloje el tornillo de bloqueo de la tapa del compartimento de conexiones.
2. Desenrosque la tapa frontal del compartimento de conexiones.
3. Pase el cable por la entrada de cables. Para asegurar la estanqueidad, no extraiga el
anillo obturador de la entrada de cables.
4. Pele el cable y extremos del cable. Si es un cable trenzado, dótelo de terminales de
empalme
5. Conecte el cable conforme a la asignación de terminales . Para comunicaciones HART:
cuando conecte el blindaje del cable a la borna de tierra, tenga en cuenta el esquema
de puesta a tierra de la planta.
6. Apriete firmemente los prensaestopas.
7. ADVERTENCIA! Incumplimiento del grado de protección de la caja debido a su sellado
insuficiente No utilice ningún lubricante para enroscar el tornillo. Las roscas de la
tapa ya están recubiertas de un lubricante seco.
Para volver a montar el transmisor, invierta los pasos del desmontaje.
Extracción de un cable
mm (in)
3 mm
20 mm
mm (in)
3 (0.12)
3 4
Proline Prowirl D 200 HART
10 (0.4)
1
2
Endress+Hauser
A0013836
A0013835
