A.5 Croquis acotados
A.5
Croquis acotados
A.5.1

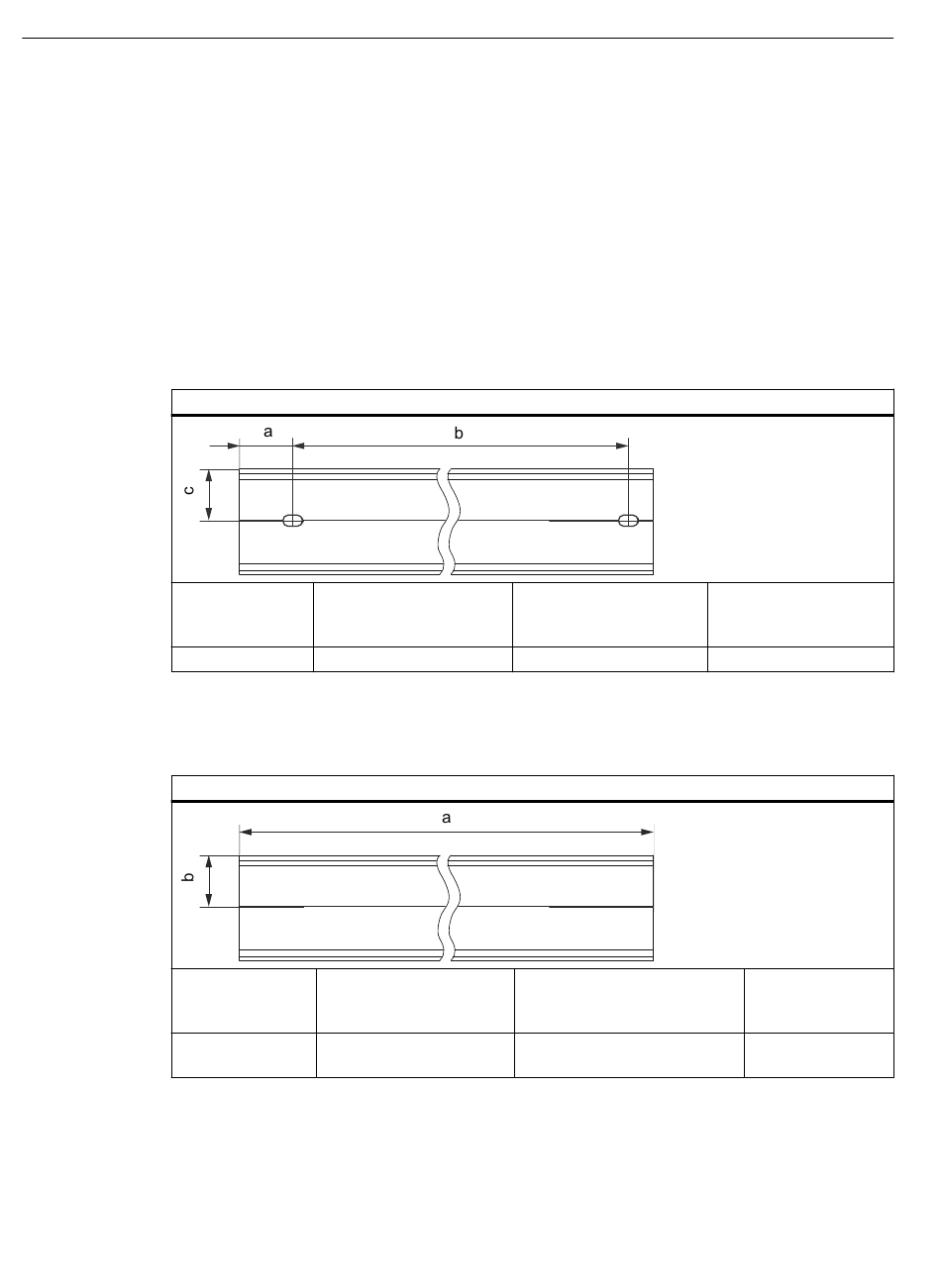

Croquis acotados de los perfiles soporte
Dimensiones para los taladros
Los perfiles soporte se pueden pedir en las longitudes de 483 mm y 2000 mm.
Perfiles soporte
Perfil soporte de 483 mm
Longitud del perfil
soporte
483 mm
La tabla siguiente muestra las distancias entre los taladros necesarios en el perfil soporte de
2000 mm.
Perfil soporte 2.000 mm
Longitud del perfil
soporte
(a)
2000 mm
198
Distancia a
(al principio y al final del
perfil soporte)
8,8 mm
Ancho (hasta el taladro:
distancia b)
35 mm (17,5 mm)
Distancia b
(hasta el siguiente taladro)
465 mm
Distancia
(al principio y al final del perfil
soporte)
15 mm
Manual de puesta en marcha, 02/2019, A5E39254029-AD
Ancho (hasta el taladro:
distancia c)
35 mm (17,5 mm)
Distancia
(hasta el siguiente
taladro)
aprox. cada 500
mm
SIMATIC CFU
