1.9.7

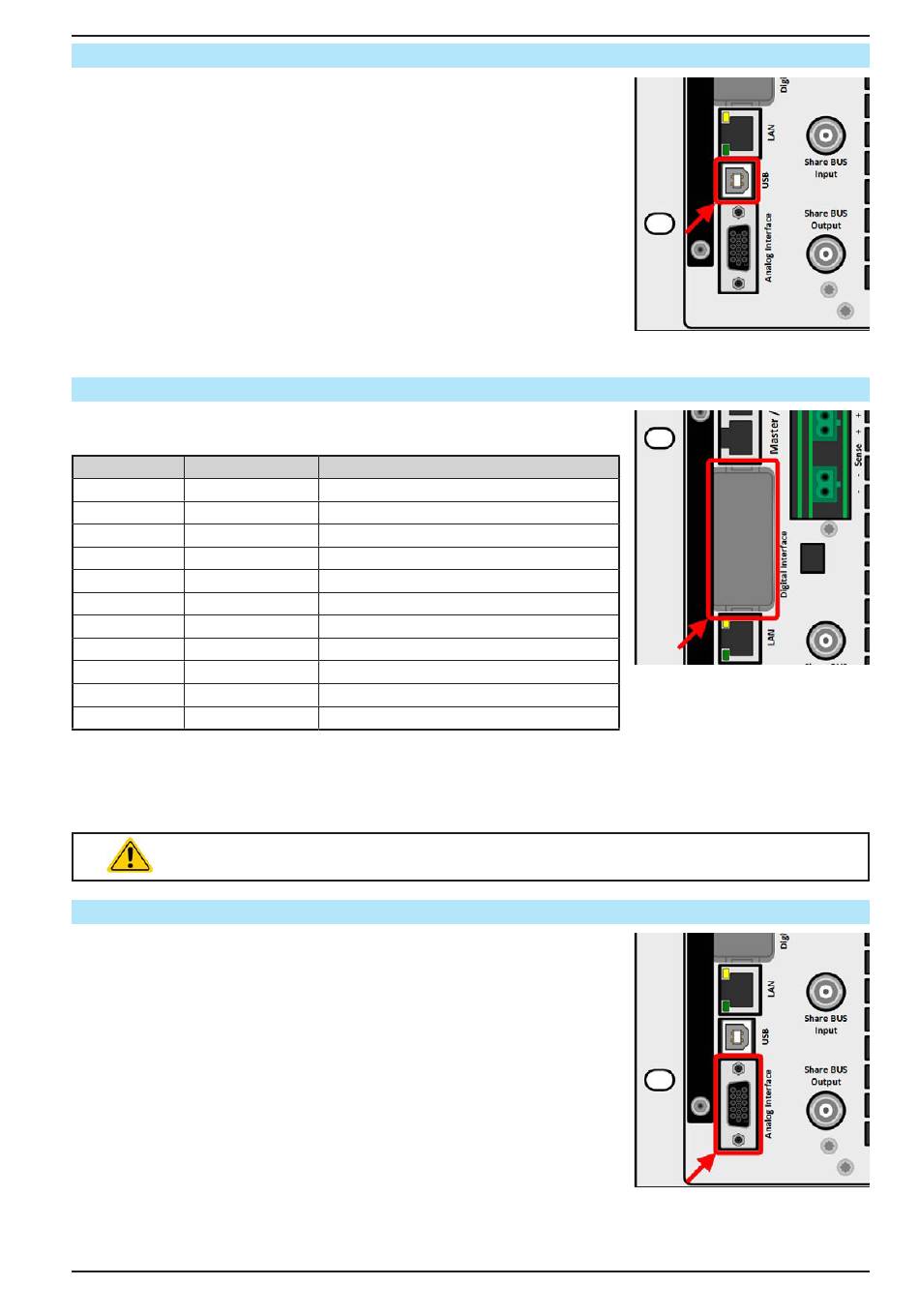

Puerto USB (trasero)
El puerto USB de la parte trasera del dispositivo sirve para la comunicación
con el equipo y para las actualizaciones de firmware. El cable USB incluido se
puede utilizar para conectar el equipo a un PC (USB 2.0 o 3.0). El controlador
se suministra con el equipo e instala un puerto COM virtual. Encontrará más
información acerca del control remoto en forma de una guía de programación
en la memoria USB incluida o en el sitio web del fabricante.
Se puede acceder al equipo a través de este puerto o bien mediante el protocolo
estándar internacional ModBus RTU o mediante el lenguaje SCPI. El equipo
reconoce el protocolo del mensaje empleado de forma automática.
Si el control remoto está en funcionamiento, el puerto USB no tiene prioridad
ni frente al módulo de interfaz (véase a continuación) ni frente a la interfaz
analógica y, por lo tanto, tan solo puede utilizarse de forma alternativa a cual-
quiera de ellas. Sin embargo, siempre será posible la supervisión.
1.9.8
Ranura de módulo de interfaz
Esta ranura de la parte posterior del equipo puede admitir varios módulos de
la serie de interfaz IF-AB. Están disponibles las siguientes opciones:
Nº producto
Nombre
35400100
IF-AB-CANO
35400101
IF-AB-RS232
35400103
IF-AB-PBUS
35400104
IF-AB-ETH1P
35400105
IF-AB-PNET1P
35400107
IF-AB-MBUS1P
35400108
IF-AB-ETH2P
35400109
IF-AB-MBUS2P
35400110
IF-AB-PNET2P
35400111
IF-AB-CAN
35400112
IF-AB-ECT
Los módulos se pueden instalar por parte del usuario y, por tanto, se pueden actualizar sin problemas. Puede ser
necesario una actualización de firmware con el fin de reconocer y respaldar ciertos módulos.
Si el control remoto está en funcionamiento, el módulo de interfaz no tiene prioridad sobre ninguna de las interfaces
y, por lo tanto, solo se puede usar de forma alternativa a ellas. Sin embargo, siempre será posible la supervisión.
¡Apague el equipo antes de añadir o retirar módulos!
1.9.9
Interfaz analógica
Este conector hembra D-Sub de 15 polos situado en la parte posterior del
equipo se incluye para el control remoto del equipo a través de señales ana-
lógicas o digitales.
Si el control remoto está en funcionamiento, esta interfaz analógica tan solo
podrá usarse de forma alternativa a la interfaz digital. Sin embargo, siempre
será posible la supervisión.
El rango de tensión de entrada de los valores de referencia y del rango de
tensión de salida de los valores de supervisión, así como el nivel de tensión
de referencia se pueden alternar en el menú de configuración del equipo entre
0-5 V y 0-10 V, en cada caso entre un 0 y 100 %.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Descripción
CANopen, 1 DB9, macho
RS 232, 1 DB9, macho (módulo nulo)
Profibus DP-V1 esclavo, 1 DB9, hembra
Ethernet, 1 RJ45
ProfiNET E/S, 1 RJ45
ModBus TCP, 1 RJ45
Ethernet, 2 RJ45
ModBus TCP, 2 RJ45
ProfiNET E/S, 2 RJ45
CAN 2.0 A / 2.0 B, 1 DB9, macho
EtherCAT, 1 RJ45
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie ELR 10000 4U
www.elektroautomatik.com
ea1974@elektroautomatik.com
Página 29
