3.10.3
Método de funcionamiento
Con el fin de entender cómo trabaja el generador de funciones y cómo interactúan los valores de referencia, se
debe tener en cuenta lo siguiente:
El equipo siempre funciona con los tres valores de referencia U, I y P, también en el modo de generador
de funciones.
La función seleccionada se puede utilizar en uno de los valores U o I, los otros dos son constantes y tienen un
efecto restrictivo. Eso quiere decir que, si por ejemplo, se aplica una tensión de 40 V a la entrada DC y una fun-
ción de onda sinusoidal debe funcionar en la corriente con una amplitud de 200 A y un offset de 200 A, entonces
el generador de funciones creará una progresión de onda sinusoidal de corriente entre 0 A (mín.) y 400 A (máx.)
que dará como resultado una potencia de entrada entre 0 W (mín.) y 16000 W (máx.). La potencia de entrada, sin
embargo, se limita a su valor de referencia. Si fuera de 12000 W, en ese caso, la corriente se limitará a 300 A y,
si se conecta a un osciloscopio, se verá limitado a 300 A y no alcanzará nunca el objetivo de 400 A.
Otro caso es cuando se trabaja con una función que se aplica a la tensión de entrada. Si la tensión estática está
configurada en un valor más alto que la suma de la amplitud y offset, no se producirá ninguna reacción en el inicio
de la función, ya que la regulación de tensión tiene un límite inferior de 0 con una carga electrónica a diferencia de
la corriente o potencia. Por lo tanto, la configuración correcta de cada uno de los otros valores de referencia es vital.
Los sistemas maestro-esclavos cuentan con otras características que tienen que tenerse en cuenta:
Al final de la configuración, después de que se haya cargado la función y la pantalla muestre
la vista principal del generador de funciones, hay valores de referencia ajustables, los así
denominados «U/I/P limits». Estos límites se pueden transferir a todas las unidades esclavas
de los sistemas maestro-esclavo. Se recomienda configurarlos atentamente de forma que el
sistema MS pueda funcionar como se espera y las esclavas no tengan un impacto negativo
en la ejecución de la función.

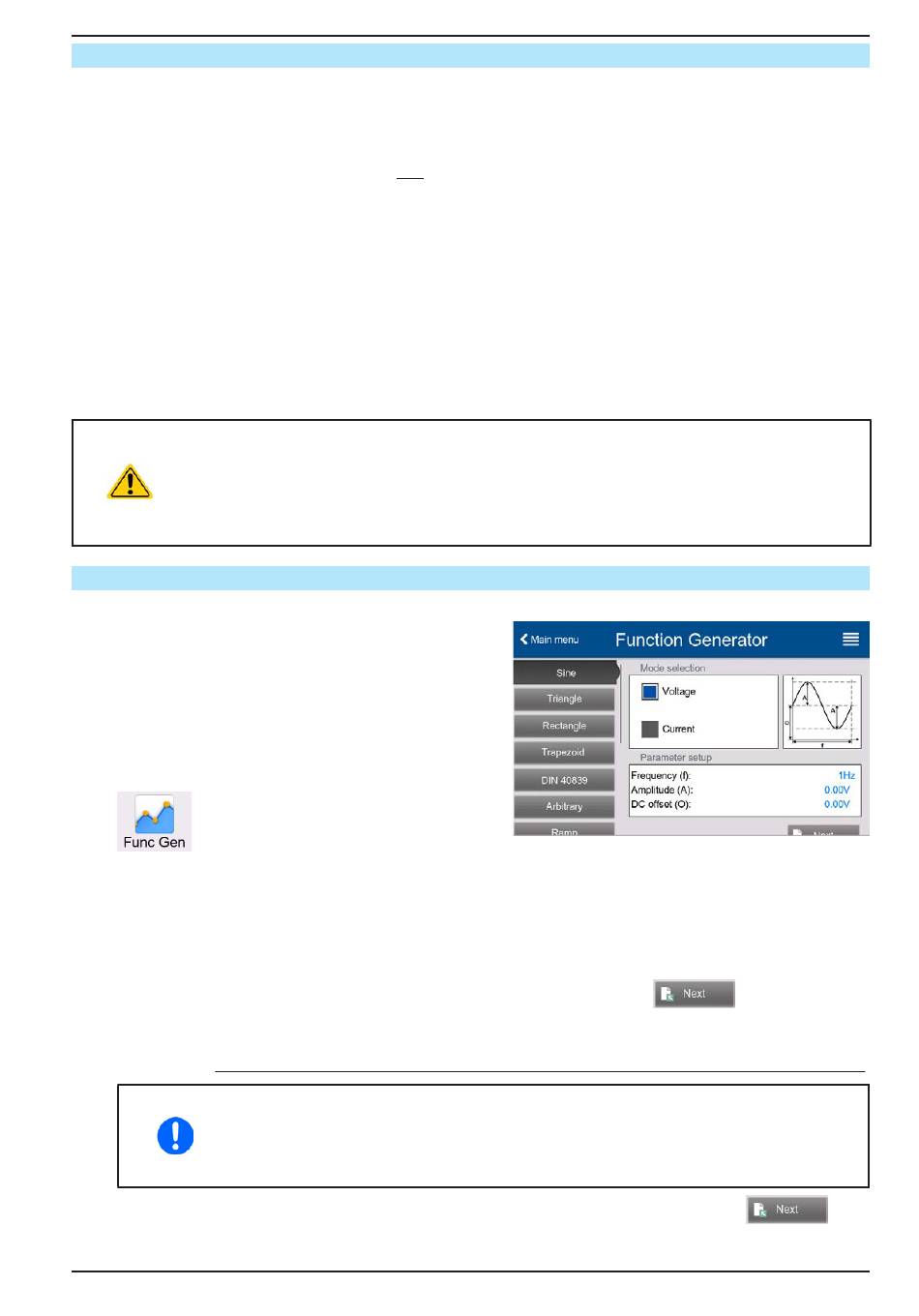

3.10.4
Manual de instrucciones
3.10.4.1
Control y selección de función
Se puede acceder, configurar y controlar todas las funciones
enumeradas en 3.10.1 desde la pantalla táctil. La selección
y la configuración son solo posibles cuando la entrada DC
está apagada.
► Cómo seleccionar una función y ajustar los paráme-
tros
1.
Con la entrada DC apagada, pulse la zona táctil
en la pantalla principal. Nota: este icono
está bloqueado siempre que esté habilitado el modo
de resistencia (modo R).
2.
En el menú, seleccione la función deseada pulsando en la parte izquierda. Dependiendo de la selección de
la función, aparecerá una solicitud sobre el valor al que va a aplicarse el generador de funciones, Voltage
o Current.
3.
Ajuste los parámetros como desee.
4.
Ajuste los límites generales de tensión, corriente y potencia y continúe con
5.
Como última parte de la configuración, deben definirse los valores de referencia globales que se consideran
estáticos y que tienen efecto antes y después de la ejecución de funciones. Aquí es importante una configura-
ción correcta, especialmente a la hora de ejecutar la función en una maestra en un sistema maestro-esclavo.
Los límites globales de U, I y P se vuelven activos instantáneamente cuando pasan a la
pantalla principal del generador de funciones porque la entrada DC se enciende automá-
ticamente para establecer la situación de arranque. Esto puede ser de ayuda cuando se
desea que una función no empiece a 0 V o 0 A. En caso de que la situación lo requiera
de otro modo, los valores podrían fijarse también en 0.
6.
Salir de la configuración y entrar en la pantalla del generador de funciones principal con
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie ELR 10000 4U
www.elektroautomatik.com
ea1974@elektroautomatik.com
.
.
Página 70
