SMC VK300 Serie Manual De Montage

Electroválvula de 3 vías de acción directa
Corredera sellado elástico
Serie
Montaje universal
Disponible para válvula N.C., válvula N.A.,
válvula de división, válvula selección, etc.
Nl/min: 196
Compacto/anchura 18 X longitud 63 (mm)
Bajo consumo
4 W DC (estándar)
2 W DC (modelo baja potencia)
Aplicación de vacío
-101.2kPa
Especificaciones estándar exentas de cobre
Las zonas que están en contacto con fluidos
no contienen cobre, permitiendo el uso del
producto estándar con especificaciones
exentas de cobre.
Montaje individual

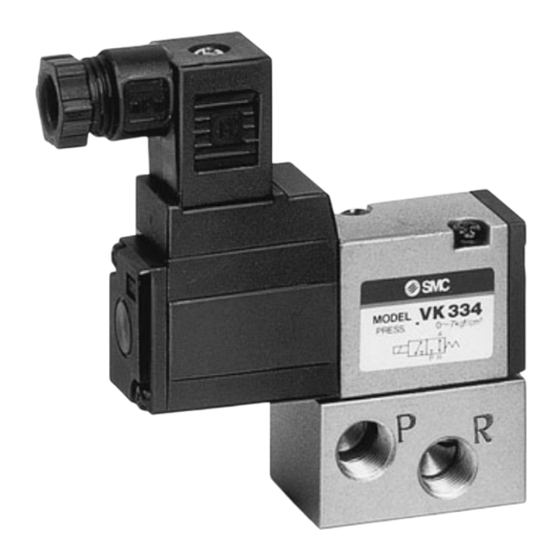

Montaje en placa base
Símbolo
Montaje en placa base
Montaje individual
Instalaciones combinadas
La Serie VK300 se puede montar en la placa
base (VV5K3) de la serie VK3000.
Véase más información en la p.1.4-4.
VK300
Modelo
Modelo de válvula
VK332
VK332Y (bajo consumo, DC 2W)
Montaje
VK332E (largos períodos de activación)
individual
VK332V (vacío)
VK332W (bajo consumo, vacío)
VK334
Montaje
VK334Y (bajo consumo, DC 2W)
en placa
base
VK334E (largos períodos de activación)
(con placa base
VK334V (vacío)
unitaria)
VK334W (bajo consumo, vacío)
Valor para el modelo monoestable. En los casos de los bloques, depende de las condiciones de trabajo.
Características técnicas
Actuación
Fluido
Temperatura ambiente y de fluido
Tiempo de respuesta (0.5 MPa)
Accionamiento manual
Lubricación
Posición de montaje
Resistencia a impactos/vibraciones
Protección
Nota 1) Según test de funcionamiento dinámico JIS B8374- 1981 (temperatura de bobina 20 °C,
tensión nominal, sin supresor de picos de tensión).
Nota 2) Resist. a impactos: supera prueba de impactos en direcciones paralela y normal al eje de la
Resist. a vibraciones: supera prueba de barrido de frecuencias entre 8.3 y 2000 Hz 1
Características técnicas de la electroválvula
Entrada eléctrica
Tensión nominal
Tensión admisible
Estándar
Potencia
aparente (AC)
Largos períodos
de activación
Consumo (DC)
Supresor de picos de tensión
LED indicador
A tensión nominal
Rango de presión de trabajo
Conexión
(MPa)
0 a 0.7
M5
–101.2 kPa a 0.1
0 a 0.7
1 8
–101.2 kPa a 0.1
Electroválvula monoestable de 2 vías de acción directa
Aire comprimido
De -5 a 50 °C (sin congelamiento)
(1)
10 ms o menos (estándar), 15ms o menos (baja potencia)
Modelo de pulsador sin enclavamiento
Sin lubricación (en caso necesario, utilice aceite de turbinas # 1 ISO VG32)
(2)
300/50 m/s
Resistente al polvo
empaquetadura (test aplicado a la válvula en estados activado y
desactivado) (valor inicial).
direcciones paralela y normal al eje de la empaquetadura (test aplicado
a la válvula en estados activado y desactivado) (valor inicial).
AC 100 V, 110 V, 200 V, 220 V, 240 V
DC 6 V, 12 V, 24 V, 48 V
±10 % de tensión nominal
9.5 VA/50 Hz, 8 VA/60 Hz
Conexión
Mantenim.
7 VA/50 Hz, 5 VA/60 Hz
Conexión 3.5 VA/50 Hz, 3.3 VA/60 Hz
Mantenim.
3 VA/50 Hz, 2.8 VA/60 Hz
Sin LED
4 W (estándar), 2 W (bajo consumo)
Con LED 4.3 W (estándar), 2.3 W (bajo consumo)
AC
Diodo (12 VDC o menor: varistor)
DC
AC
DC
Área efectiva
Peso (g)
(Nl/min)
3.6 (196)
2.7 (147)
80
2.7 (147)
3.6 (196)
2.7 (147)
4.2 (225)
2.7 (147)
120
2.7 (147)
4.2 (225)
2.7 (147)
Libre
2
Terminal DIN (D)
Varistor
Luz de neón
LED
2.3-1
