關於此指南
此 快 速 安 裝 指 南 將 會 逐 步 的 引 導 您 設 定
DGS-1010MP。您購買的型號可能會與指南中的圖
示有些微的差異。若要取得更多關於此交換器的資
訊，請參考產品使用手冊。
包裝內容
DGS-1010MP包裝內應包含以下物品:
• DGS-1010MP一台
• 電源線一條
• 電源線固定器一個
• 機架配件及橡膠腳墊各一組
• 快速安裝指南一本
若有缺少以上任何物品，請與您的經銷商聯絡。

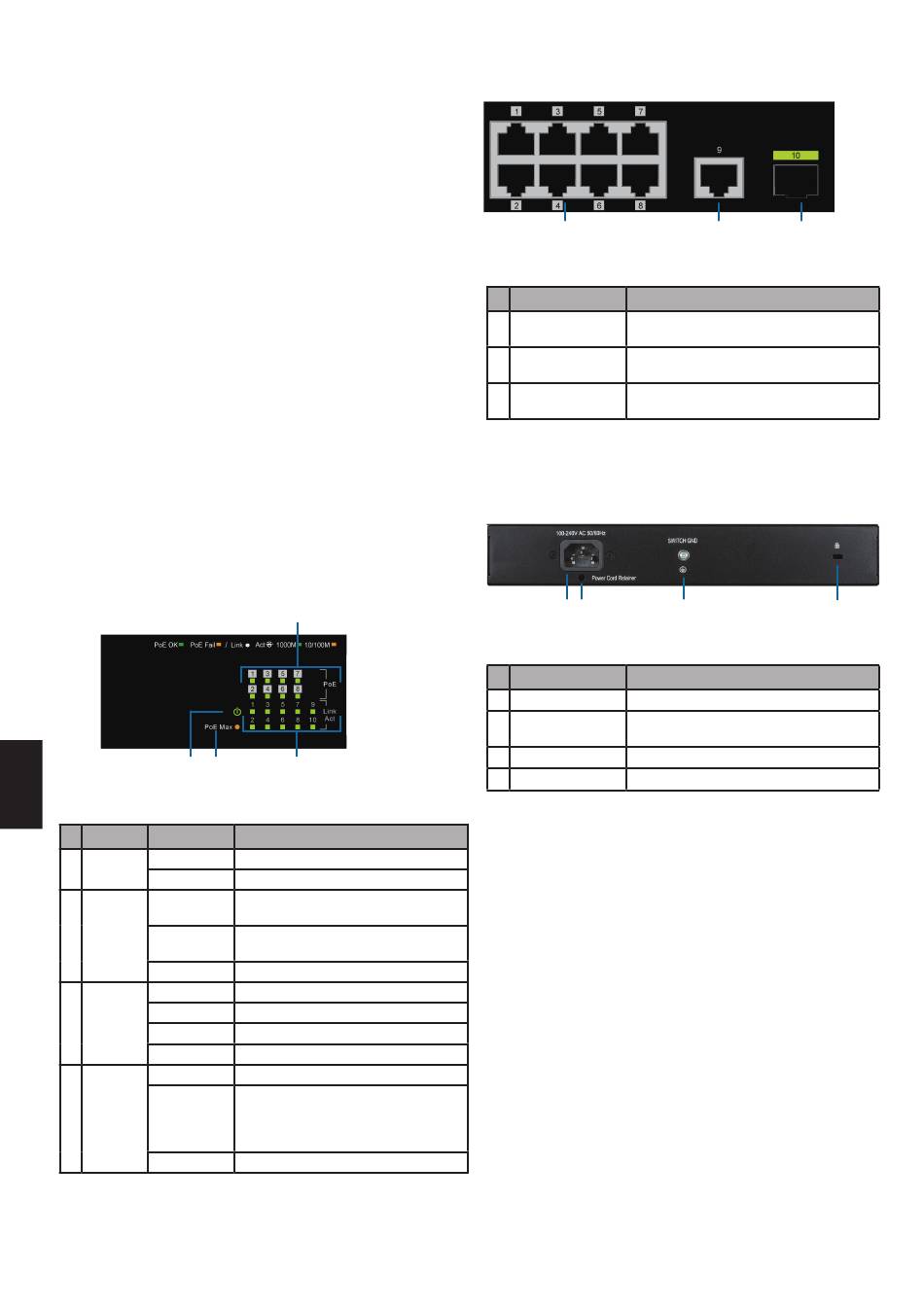

硬體概觀
指示燈說明
中
1
文
指示燈
狀態
#
綠燈恆亮
1
Power
不亮
橘燈恆亮
2
PoE Max
橘燈閃爍
不亮
橘燈恆亮
Link/Act/
橘燈閃爍
3
Speed
綠燈恆亮
(1-10埠)
綠燈閃爍
綠燈恆亮
PoE
4
橘燈閃爍
(1-8埠)
不亮
24
4
2
3
圖示 1
說明
已偵測到電源。
未偵測到電源。
表示交換器的PoE總電力輸出已超過電力
防護帶118 W，但低於總預算125 W。
已超過PoE總預算125 W，且無法再透過
交換器供電給更多的裝置。
PoE的總耗電量低於電力防護帶118 W。
此埠有10/100 Mbps活動中的連線。
此埠有10/100 Mbps的流量。
此埠有1000 Mbps活動中的連線。
此埠有1000 Mbps的流量。
此埠正在供電給已連接的PoE裝置。
表示有一個PoE裝置已連線到此PoE埠，
但交換器剩餘的電力預算不足以供電給
裝置。
此埠未連接PoE裝置。
表格 1
正面面板
1
圖示 2
#
項目
10/100/1000 Mbps PoE相容埠，可用來連接
1
1-8埠
乙太網路裝置和PoE相容裝置
10/100/1000 Mbps乙太網路uplink埠，用來
2
第9埠
透過乙太網路線連接另一台交換器。
100/1000 Mbps SFP uplink埠，用來安裝相
3
第10埠
容的SFP收發器。
表格 2
背面面板
1 2
圖示 3
項目
#
1
電源輸入
用來連接電源線至交換器。
電源線固定
用來固定電源線至交換器。
2
器連接孔
3
接地線連接孔
用來將交換器接地。
4
Kensington鎖孔
用來安裝Kensington安全鎖。
表格 3
硬體安裝
安裝前注意事項
請先查看以下注意事項以協助您預防設備關機、
當機或人身傷害:
• 請將DGS-1010MP安裝在適當溫度和乾燥的環
境。適合運作的環境溫度及溼度請參考使用手
冊中的產品規格。
• 避免將裝置放置在會震動、有灰塵、直接曝曬
在陽光下，或有電磁干擾的環境。
• 請在交換器的左側和右側至少預留10公分的空
間以利通風。
• 目視檢查電源線並確認已牢固的連接。
• 交換器的上方請勿堆疊任何裝置。
2
3
說明
3
4
說明
