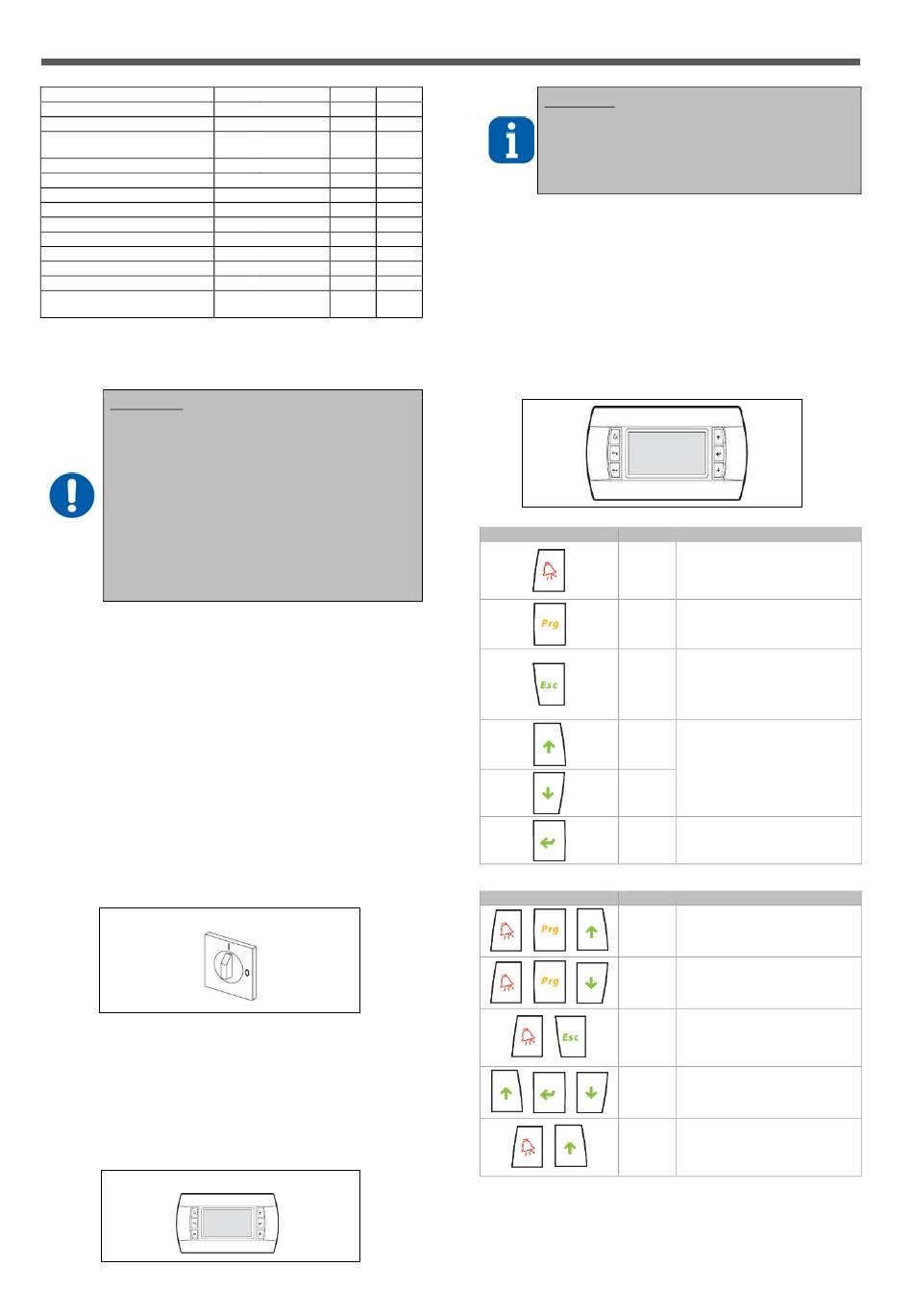

s-MEXT
Активность ионов водорода
Электропроводность при 20° C
Общее количество растворенных
твердых примесей
Твердый остаток при 180° C
Суммарная жесткость
Временная жесткость
Железо + марганец
Хлориды
Диоксид кремния
Остаточный хлор
Сульфат кальция
Металлические загрязнители
Растворители, разбавители, мыла,
смазочные материалы
(1) Значения зависят от удельной электропроводности; в общем: TDS ≅ 0,93 * σ
0,65 * σ
R
(2) Не ниже 200% от содержимого хлоридов, мг/л Cl
(3) Не ниже 300% от содержимого хлоридов, мг/л Cl
ПРЕДПИСАНИЕ
Используйте только с питьевой водой.
• Не существует какой-либо достоверно установленной
связи между жесткостью и электропроводностью воды.
• Не допускается обработка воды умягчающими
средствами! Это может вызвать коррозию электродов и
привести к образованию пены, в результате чего может
наблюдаться ненадлежащее функционирование.
• Запрещается добавление в воду дезинфицирующих
средств или противокоррозионных добавок ввиду их
потенциально раздражающего действия;
• Категорически запрещается использовать колодезную,
техническую или отобранную из охлаждающих контуров
воду и вообще любую потенциально загрязненную
(химически или бактериологически) воду.
3 ПОДГОТОВКА К ЗАПУСКУ
3.1 ПОДГОТОВКА МАШИНЫ К ЗАПУСКУ
Прежде чем связаться с техником соответствующей специализации, выполняющим
первый запуск машины в ходе приемо-сдаточных испытаний, монтажник должен
тщательно проанализировать установку на предмет соответствия требованиям и
техническим характеристикам, определенным на этапе проектирования,
удостоверившись в следующем:
•
в правильности выполнения электрического подключения, а также в том, что оно
гарантирует выполнение требований действующей Директивы «Об
электромагнитной совместимости»;
•
в правильности подключения холодильного агрегата к мотоконденсатору;
•
в отсутствии утечек в холодильном контуре;
• в открытии всех отсечных клапанов.
1. Проверить, чтобы главный электрический выключатель установки находился
в положении ON (ВКЛ.).
2. Приведите электровыключатель блокировки двери (находящийся на главной
панели) в положение OFF, откройте панель и внутреннюю дверцу
электрощита.
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДВЕРИ
3. Убедитесь в том, что автоматические выключатели вентиляторов,
электрических нагревательных элементов (если они присутствуют) и
увлажнителя (если он присутствует) находятся в положении OFF.
4. Переведите магнитный выключатель электропитания цепей дополнительных
компонентов в положение ON (ВКЛ.).
5. Чтобы определить место установки такого выключателя, см. «Электрическую
схему».
6. Закройте внутреннюю дверцу электрощита и главную панель, приведите
электровыключатель блокировки двери в положение ON.
7. Если операции были выполнены надлежащим образом, дисплей
микропроцессора должен быть включен.
ДИСПЛЕЙ МИКРОПРОЦЕССОРА
UM_s-MEXT_01_Z_03_19_ML
Мин. Макс.
Тел. 7
σ мСм/см 300 1250
R, 20°C
TDS мг/л (1)
R мг/л (1)
180
TH мг/л CaCO 100 (2)
3
мг/л CaCO 60 (3)
3
мг/л Fe + Mn 0
част./млн Cl 0
мг/л SiO 0
2
мг/л Cl – 0
мг/л CaSO 0
4
мг/л 0
мг/л 0
R
R, 20°C; 180
–
–
ИНФОРМАЦИЯ
8,5
На данном этапе микропроцессор сигнализирует о наличии
аварийных сигналов (термореле вентиляторов, увлажнителя
(если предусмотрен), отсутствие потока и т. д.), поскольку
(1)
некоторые автоматические выключатели находятся в
(1)
выключенном положении, а кроме того, не активны некоторые
компоненты.
400
300
0,2
8. Нажмите кнопку Allarme (Аварийный сигнал), чтобы отключить подачу
30
звукового сигнала.
20
0,2
3.2 ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
100
0
3.2.1 ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЯ
0
Интерфейс пользователя состоит из:
•
ЖК-дисплея 132 x 64 пикселя с задней подсветкой.
• 6 кнопок с задней подсветкой.
≅
Соединение между платой с микропроцессором и интерфейсом пользователя
происходит посредством 4-жильного телефонного кабеля с соединителем RJ11.
Терминал питается непосредственно через вышеуказанный кабель управляющей
платы.
3.2.2 ОБЩИЕ ФУНКЦИИ КНОПОК
Кнопка
С помощью комбинаций кнопок можно активировать различные функции.
Кнопки
+
+
+
+
+
159
Имя Описание
Используется для отображения
[ALARM] аварийных сообщений и
(Авария) восстановления нормального
состояния.
Используется для входа в главное
[PRG]
меню.
позволяет вернуться назад на один
уровень в структуре экранных окон,
[ESC]
если вы находитесь в титульных
(Выход)
экранных окнах, или вернуться в
главное экранное окно.
[UP]
(Вверх)
Используются для перемещения по
экранным окнам и задания значений
параметров управления.
[DOWN]
(Вниз)
[ENTER] Используется для подтверждения
(Ввод) выбранных настроек.
Имя Описание
[ALARM
Позволяют увеличить или уменьшить
+ PRG +
контрастность дисплея.
UP]
+
[ALARM
Позволяют увеличить или уменьшить
+ PRG +
контрастность дисплея.
DOWN]
+
С общей клавиатурой позволяет
[ALARM последовательно отображать
+ ESC] экранные окна и параметры агрегатов,
включенных в локальную сеть.
[UP + при нажатии в течение 5 секунд
ENTER + позволяет задать адрес LAN
DOWN] терминала пользователя.
+
С пользовательским терминалом,
[ALARM адресованным на 0, позволяет
+ UP] конфигурировать адрес LAN
управляющей платы.
