7.12.3

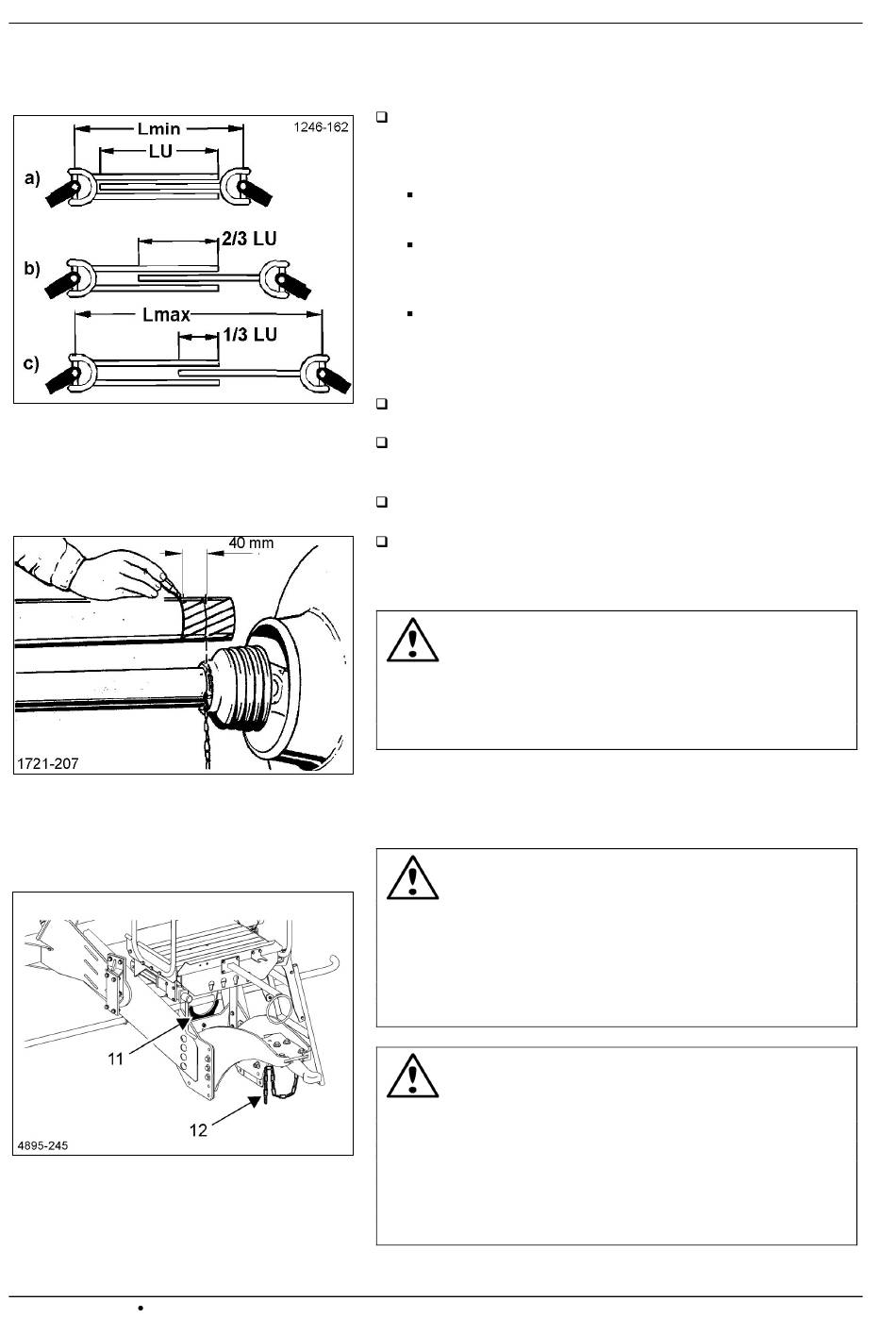

Adaptar el árbol articulado
Figura 34
Figura 35
Figura 36
LELY WELGER RPC 445 Tornado
¡Se debe respetar la longitud máxima Lmáx y la longitud
mínima
Lmín
superposición posible.
Longitud de servicio más corta, esto es, solapamiento
total.
Durante el funcionamiento normal la superposición del
perfil deslizante debe ser al menos 2/3 de la
superposición de perfiles LU (superposición de longitud).
Temporalmente se puede operar el árbol articulado con
la longitud Lmax, esto es, la superposición de perfiles
asciende a 1/3 LU.
Si es necesario, adaptar la longitud:
Marcar las mitades del árbol articulado en la posición más
corta de servicio colocándolas juntas.
Serrar de modo uniforme los tubos de protección y de perfil
hasta que en la posición de servicio más corta se
mantenga un recorrido corredizo de 40 mm.
Asegurar los tubos de protección del árbol articulado contra
la rotación simultánea por medio de la cadena de apoyo.
Cada vez que se ponga en funcionamiento el árbol
articulado se debe comprobar primero si los cierres están
encajados de forma segura.
¡Atención!
Al circular por curvas estrechas, tener en cuenta que en el
árbol de gran ángulo (lado de arrastre) no se presente un
gran acodado, como está permitido por el fabricante de los
árboles articulados.
(Figura 36) En caso de máquina desacoplada: Depositar el
árbol articulado siempre sobre el apoyo del árbol articulado [11]
y asegurarlo además con la cadena [12].
¡Atención!
El apoyo del árbol articulado [11] se puede montar en 3
posiciones verticales: "Arriba" – "Centro" – "Abajo". En las
posiciones "Arriba" y "Centro" sólo se debe montar el apoyo
del árbol articulado cuando se asegure que el árbol
articulado no se dobla ni se rompe al circular por terrenos
desnivelados.
¡Atención!
El tubo de protección y el embudo de protección del árbol
articulado, así como la protección del árbol articulado deben
estar colocados y encontrarse en perfecto estado. Antes de
conectar la toma de fuerza asegurarse de que la velocidad
seleccionada del tractor coincide con la velocidad y el
sentido de giro permitido de la máquina (540 1/min).
¡Conectar la toma de fuerza sólo en ralentí!
PUESTA EN MARCHA
de
servicio!
Procurar
la
máxima
57
