INSTRUCCIONES
LISTA DE PIEZAS
Este manual contiene importantes
advertencias e informaciones. Leerlo y
guardarlo para referencia.
INSTRUCCIONES
CAUDALIMETRO VOLUMETRICO
DE PRODUCTO PULSO
DE PRECISION
Modelos Apropiados para Utilización
Clase I, División 2
PRESION MAXIMA DE SERVICIO DEL
PRODUCTO: 140 bares
MODELO
PIEZA
PPM 3050
235–587
PPM 3100
235–588
PPM 3550
235–592

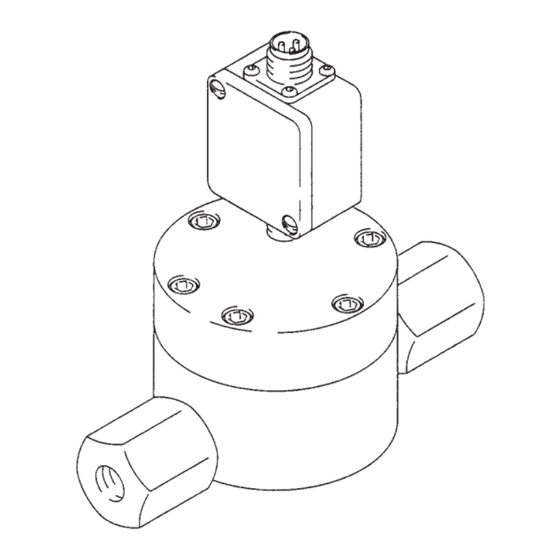

Modelo Ilustrado: PPM 3550
Avenida de Castilla 32, 28830 SAN FERNANDO DE HENARES (Madrid) ESPANA
FLUJO
GAMA
VOLUMEN
FLUJO
PRODUCTO
cc/min
0,1136 cc
38–1900
por diente
0,2294 cc
75–3800
por diente
0,5883 cc
380–21.000
por diente
GRACO REP. OFFICE
Tél. : 677 08 62/63 Fax : 677 08 64
E Copyright 1993 Graco
Modelos Apropiados para Utilización
Clase I, División 1
PRESION MAXIMA DE SERVICIO DEL
PRODUCTO: 210 bares
MODELO
PIEZA
PPM
235–593
3050H
PPM
235–594
3100H
PPM
235–589
3550H
Modelo Ilustrado: PPM 3550H
308–243 S
Rev.B
11–93
FLUJO
GAMA
VOLUMEN
FLUJO
PRODUCTO
cc/min
0,1136 cc
38–1900
por diente
0,2294 cc
75–3800
por diente
0,5883 cc
380–21.000
por diente
