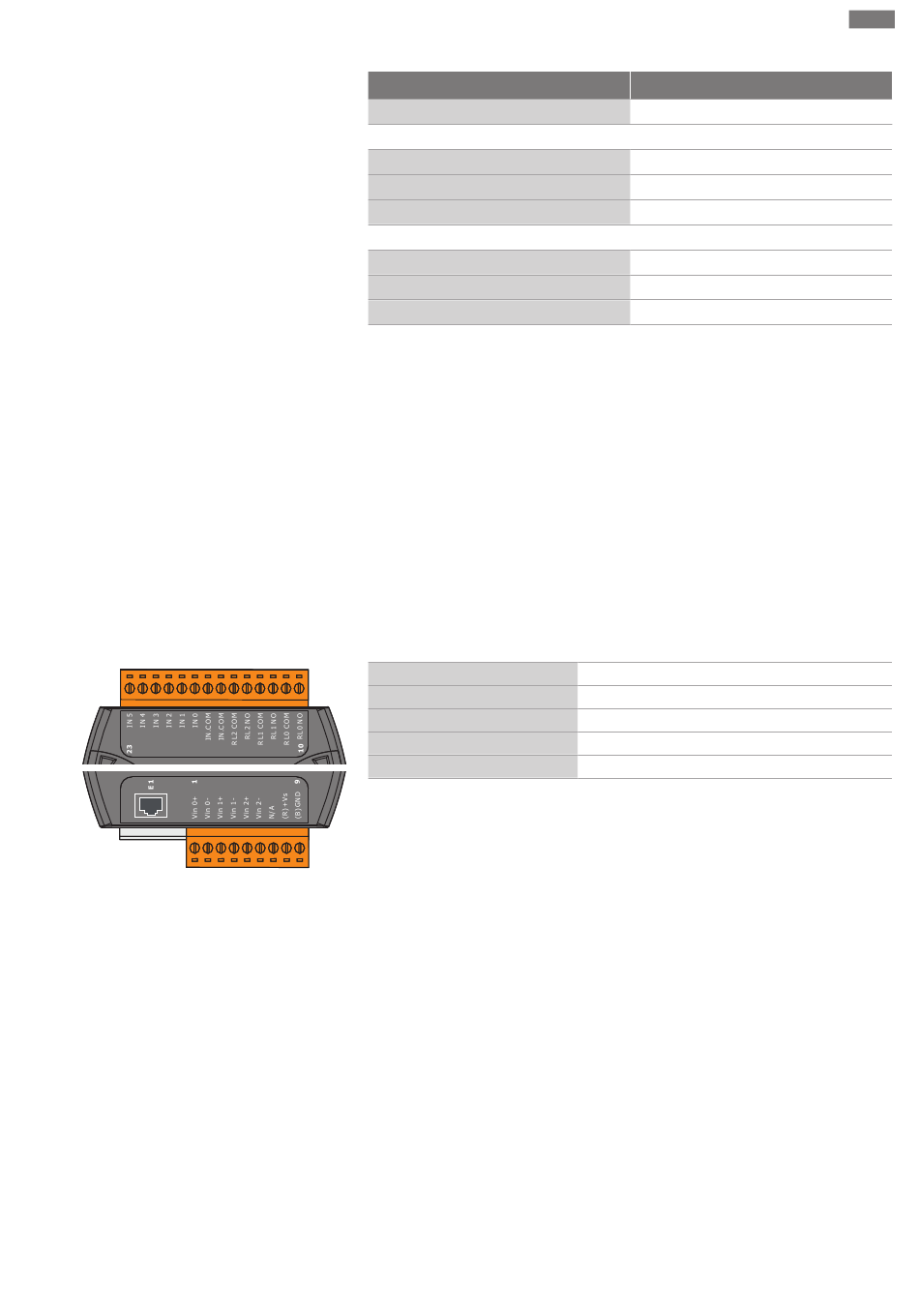

Fig. 21: Wilo IO 2 (ET-7002)
Instrucciones de instalación y funcionamiento Wilo DDI-I
Conexión eléctrica
Nivel de tensión «OFF»
Salidas de relé
Cantidad
Tipo de contacto
Potencia de conmutación
Entradas analógicas
Cantidad
Rango de medición seleccionable
Rangos de medición posibles
Consulte todos los demás datos técnicos en las instrucciones del fabricante.
Instalación
¡AVISO! Consulte toda la información relativa a la modificación de la dirección IP y el
montaje en las instrucciones del fabricante.
1. Ajuste el tipo de señal (corriente o tensión) para el rango de medición: coloque el
jumper.
¡AVISO! El rango de medición se ajusta en Digital Data Interface y se transmite al
módulo I/O. No ajuste el rango de medición en el módulo I/O.
2. Fije el módulo en el armario de distribución.
3. Conecte las entradas y salidas.
4. Conecte la alimentación eléctrica.
5. Ajuste la dirección IP.
6. Ajuste el tipo de módulo I/O empleado en Digital Data Interface.
Vista general del módulo I/O 2
Bornes 1...6
Borne 8
Borne 9
Bornes 10...15
Bornes 16...23
Entradas y salidas
¡AVISO! Asigne las entradas y salidas en la Digital Data Interface de la bomba princi-
pal («Settings ➜ I/O Extension»).
Las siguientes funciones se pueden asignar a las entradas digitales:
ƒ
High Water
Señal de nivel de inundación.
ƒ
Dry Run
Señal de protección contra marcha en seco.
ƒ
Reset
Señal externa para restablecer las indicaciones de fallo.
ƒ
System Off
Señal externa para desconectar el sistema.
ƒ
Trigger Start Level
Inicie el proceso de bombeo. El pozo se bombea hasta el nivel de desconexión.
ƒ
Alternative Start Level
Active el nivel de conexión alternativo.
Wilo IO 2
máx. 4 VDC
3
Contacto normalmente abierto (NO)
5 A, 250 VAC/24 VDC
3
Sí, con jumper
0...10 V, 0...20 mA, 4...20 mA
Entradas analógicas
Alimentación eléctrica (+)
Alimentación eléctrica (-)
Salida de relé, contacto normalmente abierto (NO)
Entradas digitales
es
31
