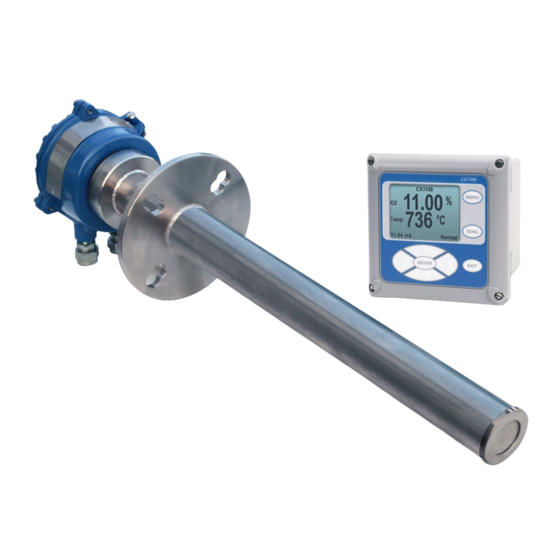

- Página 1 Guía de inicio rápido 00825-0109-4110, Rev AB Abril 2020 ™ Rosemount CX1100 Transmisor de oxígeno in situ...
- Página 2 Abril 2020 Instrucciones esenciales Emerson diseña, fabrica y prueba sus productos de manera de cumplir con las normas nacionales e internacionales. Debido a que estos instrumentos son productos técnicos sofisticados, usted debe instalarlos, utilizarlos y mantenerlos correctamente para garantizar que sigan funcionando según sus especificaciones normales.
- Página 3 Abril 2020 Guía de inicio rápido ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA Si no se instalan las cubiertas y los conductores a tierra, podrían producirse lesiones graves e incluso la muerte. Desconecte el cable de energía principal de la fuente de alimentación independiente antes de realizar el mantenimiento.
-
Página 4: Tabla De Contenido
Cuando se requieran piezas de repuesto, asegúrese de que personas cualificadas utilicen piezas de repuesto especificadas por Emerson. Las piezas y procedimientos no autorizados pueden afectar el rendimiento del producto, poner en riesgo la operación segura de su producto y anular su garantía. -
Página 5: Instalación
No permita que la temperatura de la electrónica de la sonda supere los 194 °F (90 °C) Instalación de la sonda Emerson puede suministrar una placa de soldadura para soldar al conducto de gas de combustión en instalaciones nuevas. Procedimiento 1. - Página 6 F. Conexión de gas de calibración Tabla 1-1: Extracción/instalación Longitud de la sonda Envolvente de extracción 0,5 m (19,68 in) 750 mm (30 in) 1 m (39,37 in) 1250 mm (49 in) 2 m (78,74 in) 2250 mm (89 in) Emerson.com/Rosemount...
- Página 7 Abril 2020 Guía de inicio rápido Figura 1-2: Instalación de la sonda Todas las dimensiones están en milímetros con pulgadas entre paréntesis. Placa de soldadura cuadrada, pieza de diseño ANSI 4512C34G01 Guía de inicio rápido...
- Página 8 145 mm (5,71 in) formemente en BC Figura 1-3: Lazo de goteo y extracción de aislamiento Nota Reemplace el aislamiento después de instalar el Rosemount CX1100. B. Lazo de goteo C. Conducto de chimenea o pared de metal. D. Placa adaptadora E.
-
Página 9: Montaje De La Pantalla Remota
Abril 2020 Guía de inicio rápido Montaje de la pantalla remota El transmisor remoto está disponible en una configuración de montaje en panel o montaje en ductos/pared. Requisitos previos Necesita una llave y pernos para montar el transmisor. Nota Las dimensiones están en pulgadas con milímetros entre paréntesis. Figura 1-4: Vista frontal del montaje en pared/superficie A. - Página 10 Guía de inicio rápido Abril 2020 Figura 1-5: Vista lateral del montaje en pared Emerson.com/Rosemount...
- Página 11 Abril 2020 Guía de inicio rápido Figura 1-6: Vista inferior del montaje en tubería A. Panel delantero B. Seis aberturas de conducto de rosca de ½ in (12,7 mm) (NPT) C. Soporte de montaje D. Pernos en U Guía de inicio rápido...
- Página 12 Guía de inicio rápido Abril 2020 Figura 1-7: Vista lateral del montaje en tubería A. 2 in (50,8 mm) de tubería suministrado por el cliente Emerson.com/Rosemount...
- Página 13 Abril 2020 Guía de inicio rápido Figura 1-8: Vista frontal del montaje en panel El panel frontal tiene una bisagra en la parte inferior. El panel gira hacia abajo para proporcionar fácil acceso a las ubicaciones del cableado. Guía de inicio rápido...
- Página 14 Guía de inicio rápido Abril 2020 Figura 1-9: Vista lateral del montaje en panel A. Espesor máximo del panel de 0,375 in (9,52 mm) B. Empaque de montaje en panel C. Se proporcionan cuatro soportes y tornillos de montaje Emerson.com/Rosemount...
- Página 15 Abril 2020 Guía de inicio rápido Figura 1-10: Vista inferior del montaje en panel A. Seis aberturas de conducto de ½ in (12,7 mm) NPT Figura 1-11: Corte del panel Procedimiento 1. Asegúrese de que todos los componentes estén disponibles para instalar el transmisor remoto.
- Página 16 3. Realice el montaje a una altura conveniente para ver y operar la interfaz. Emerson recomienda aproximadamente 5 pies (1,5 m). 4. Es posible que la ventana del teclado del transmisor tenga una membrana protectora exterior. Retire la membrana protectora antes de utilizar el transmisor.
-
Página 17: Cable
Abril 2020 Guía de inicio rápido Cable Todo el cableado debe cumplir con los códigos locales y nacionales. ADVERTENCIA Si no se siguen las instrucciones de seguridad se pueden ocasionar lesiones graves e incluso la muerte. Antes de instalar el equipo, lea las instrucciones de seguridad al comienzo de este documento. -
Página 18: Conecte Los Cables
2. Retire las tapas de la sonda y del transmisor remoto (si corresponde). 3. Alimente los cables de la sonda a través del puerto de conducto de la sonda. 4. Conecte los cables de alimentación del calentador de la sonda al conector de la sonda. Consulte Figura 2-1. Emerson.com/Rosemount... - Página 19 Abril 2020 Guía de inicio rápido Figura 2-1: Diagrama del cableado en detalle A. Etiquetas B. Tornillo para metales de cabeza plana M4 X 0,7 X 8 (conexión a tierra interna) 5. Conecte la señal de O , el termopar y los cables de conexión fría (CJC) de la sonda al transmisor.
- Página 20 B. Alimentación del calentador a la sonda C. Fuente de alimentación D. Sensor de combustión E. Conexión a tierra de protección F. Salida de 4-20 mA alterna G. Señal de la sonda H. Alimentación al transmisor remoto I. Relé de alarmas Emerson.com/Rosemount...
- Página 21 Abril 2020 Guía de inicio rápido Figura 2-3: Paneles de cableado A. Los cables de alimentación de CA desde el panel de la fuente de alimentación hasta la parte inferior del panel del sensor se proporcionan con el panel del sensor. B.
-
Página 22: Puesta En Marcha
4-20 mA se basa en el rango por defecto de 0 a 10 por ciento de O Si se produce una condición de error durante la puesta en marcha, se muestra un mensaje de alarma en el transmisor remoto. Emerson.com/Rosemount... -
Página 23: Calibración
Abril 2020 Guía de inicio rápido Calibración Usted puede calibrar el Rosemount CX1100 una vez instalado sin quitar el instrumento del ducto de proceso y también mientras el proceso de combustión está en línea. El gas se aplica al sensor a través del acople de gas de calibración. Los nuevos sistemas Rosemount CX1100 se calibran en fábrica y generalmente resultan... - Página 24 9. Siga las instrucciones que aparecen en la pantalla, aplicando manualmente los gases de calibración al puerto de calibración. Emerson recomienda aplicar 0,4 por ciento y 8,0 por ciento de O SCFH. 10. Una vez finalizada la calibración, presione Left (Izquierda) y use los botones Up (Arriba) y Down (Abajo) para verificar los registros de calibración actuales y previos.
-
Página 25: Certificaciones Del Producto
Se puede encontrar una copia de la Declaración de Conformidad de la Unión Europea (UE) al final de la guía de inicio rápido. En Emerson.com/Rosemount se puede encontrar la revisión más reciente de la Declaración de conformidad de la UE. - Página 26 4. La unidad de la sonda del equipo debe conectarse a tierra de protección por separado en la instalación terminal. 5. Finalice la instalación para facilitar la desconexión de las fuentes de alimentación. 6. Finalice la instalación para cumplir con los requisitos de IP66 y 4X. Emerson.com/Rosemount...
-
Página 27: Declaración De Conformidad
Abril 2020 Guía de inicio rápido Declaración de conformidad Guía de inicio rápido... -
Página 28: Tabla De Rohs China
Guía de inicio rápido Abril 2020 Tabla de RoHS China Emerson.com/Rosemount... - Página 29 Abril 2020 Guía de inicio rápido Guía de inicio rápido...
