5 FUNCIONAMIENTO
5.2

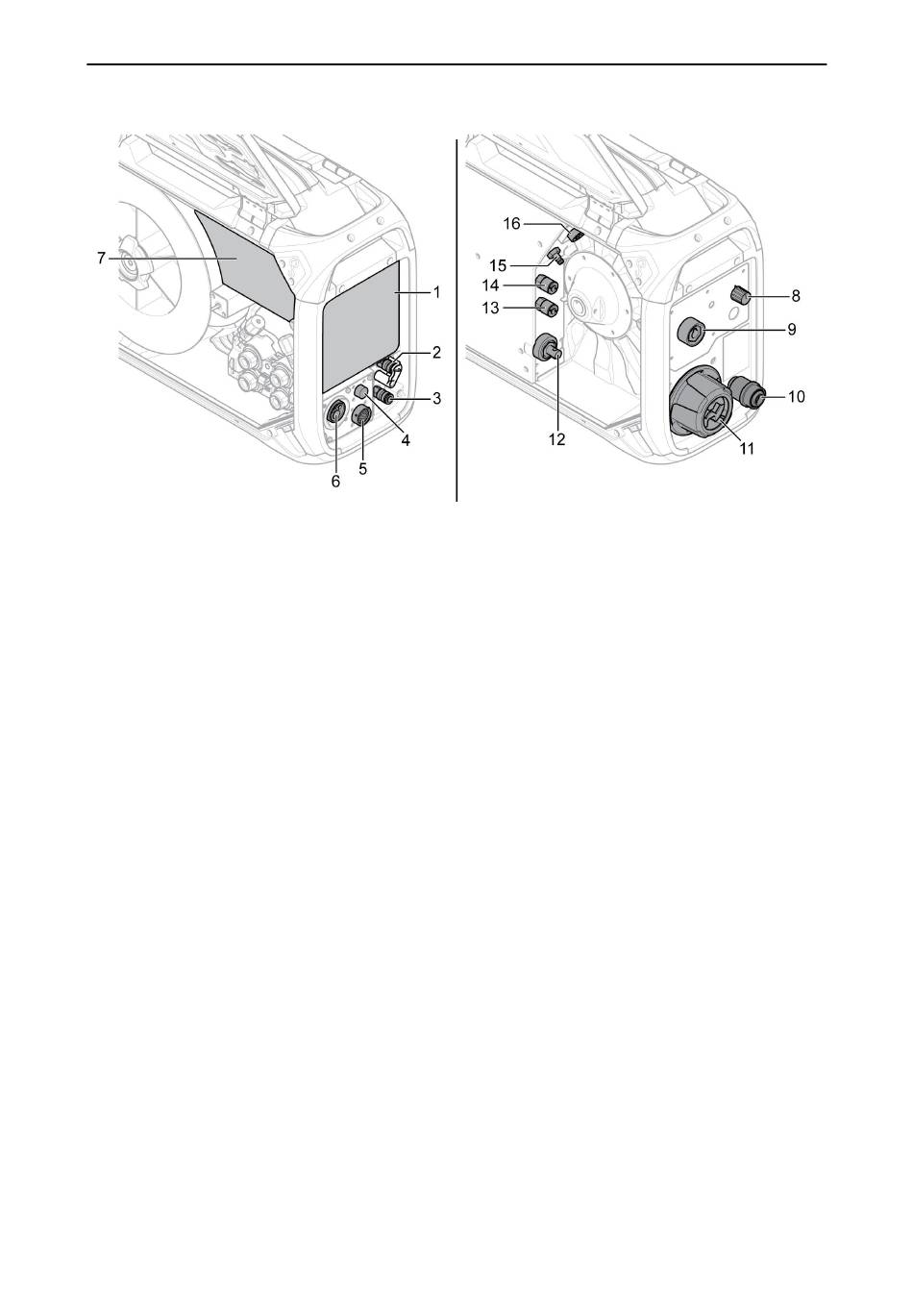

Conexiones y dispositivos de control
1.
Panel de control externo (consulte el
capítulo "PANEL DE CONTROL")
2.
Conexión AZUL para el líquido de
refrigeración del soplete de soldadura
1)
con ELP
(solo en variantes de
producto con ELP)
3.
Conexión ROJA del líquido de
refrigeración desde el soplete de
soldadura
4.
Conexión para cable de gatillo Tweco
(solo con soplete Tweco)
5.
Conexión para unidad de control
remoto (opcional)
6.
Conexión para soplete de soldadura
MIG/MAG (tipo Euro o Tweco)
7.
Panel de control interno (consulte el
capítulo "PANEL DE CONTROL")
8.
Interruptor del kit de calor (versiones
Offshore)
1)
ELP = ESAB Logic Pump (consulte el apartado "Conexión del líquido de refrigeración")
0446 253 101
9.
Conexión para soplete de soldadura
MMA (OKC)
producto con MMA)
10.
Entrada de hilo para uso con Marathon
Pac™ (opcional)
11.
Protector contra tirones de interconexión
para los cables de la fuente de
alimentación
12.
Conexión para corriente de soldadura
desde la fuente de corriente (OKC)
13.
Conexión ROJA del líquido de
refrigeración a la fuente de alimentación
(la unidad de refrigeración)
14.
Conexión AZUL del líquido de
2)
refrigeración desde la fuente de
alimentación (la unidad de refrigeración)
15.
Conexión para gas de protección
16.
Conexión para cable de control desde la
fuente de corriente
- 16 -
3)
(solo en variantes de
