ADVERTENCIA
La figura es solo para fines ilustrativos, consultar el procedimiento de desmontaje de la cubierta
en el capítulo 10.
6.2 Panorámica de las tarjetas opcionales
6.2.1

Tarjeta de sonido

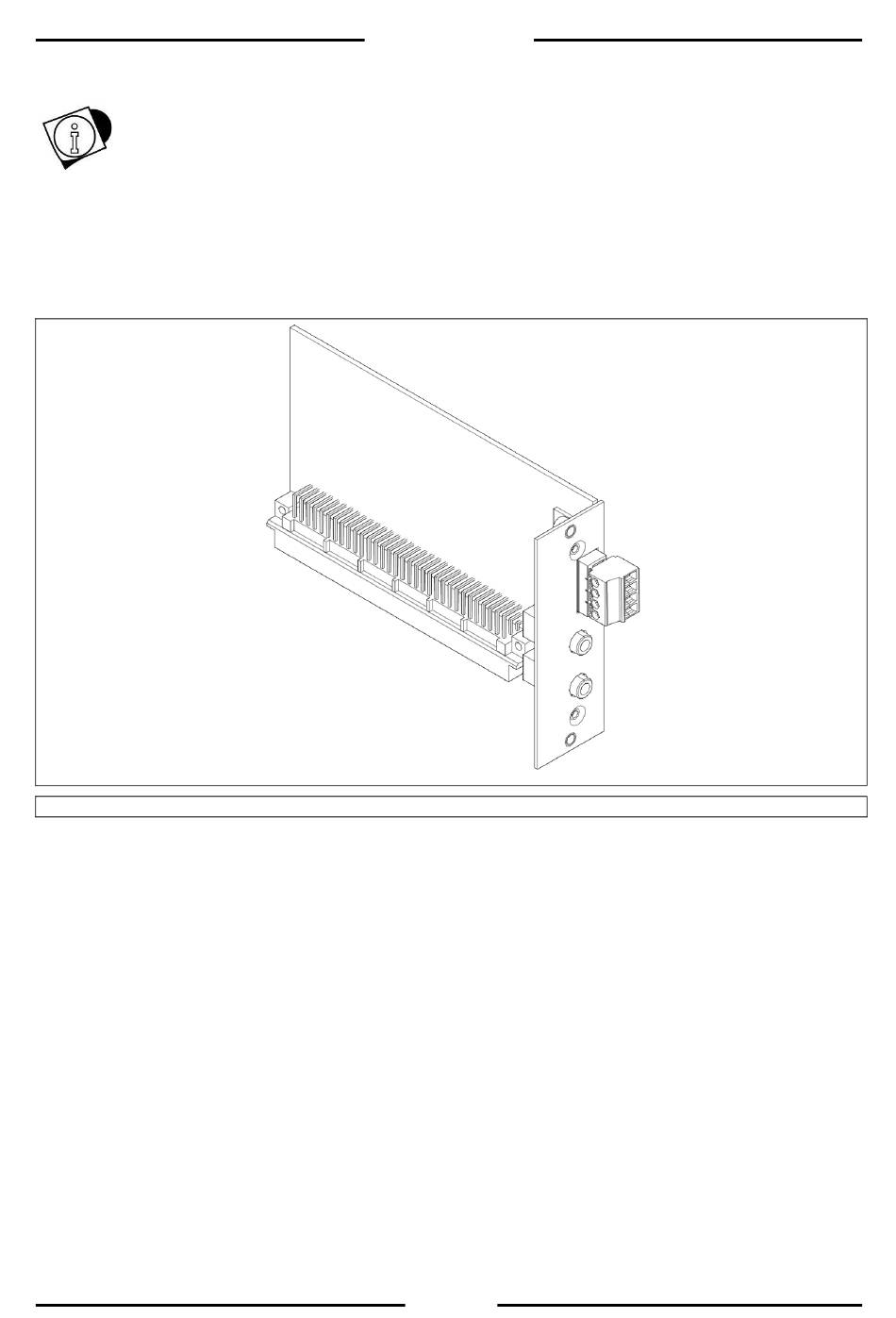

Figura 6.2-1 – Tarjeta de sonido
La tarjeta de sonido está compuesta de la siguiente manera:
•
Jack inferior de entrada micrófono
•
Jack superior de salida auriculares
•
Borne superior de salida altavoces amplificada
Numeración borne desde abajo (pin1 abajo):
•
pin1: salida + altavoz izdo.
•
pin2: salida - altavoz izdo.
•
pin3: salida + altavoz dcho.
•
pin4: salida - altavoz dcho.
