CAPITULO 3. Montaje

Distancias

Durante el montaje del VS-606V7 hay que asegurar que se mantie-
nen las siguientes distancias mínimas de separación, con el fin de
garantizar una buena refrigeración:
mínimo
30 mm

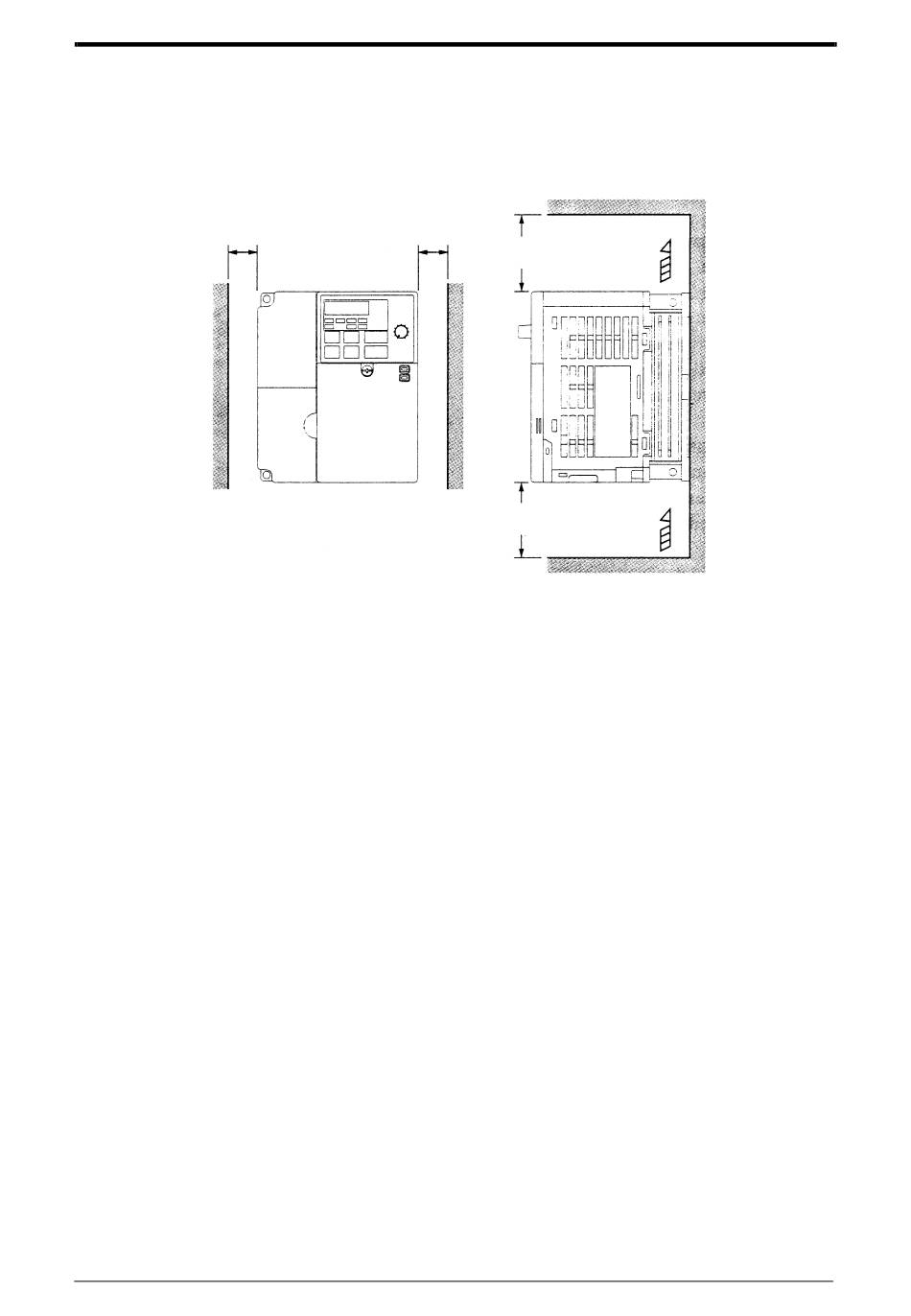

Figura 2 Distancias mínimas para el montaje del VS-606V7
Indicaciones:
1) Las distancias mínimas necesarias en la parte superior y la parte inferior, así como hacia
los lados del aparato, son las mismas en carcasas con la clase de protección IP20, IP21
y NEMA1.
2) Temperaturas admisibles de entrada del aire:
IP 20:
IP 21, NEMA 1:
3) Durante el montaje del aparato en una carcasa hay que prever un ventilador con objeto
de garantizar que la temperatura ambiental dentro de la cuádro eléctrico no supera
nunca los
45 °C.
10
mínimo
30 mm
Vista frontal
-10°C a +45°C
-10°C a +40°C
VS-606V7 Manual breve de Instrucciones
aire
mínimo
100 mm
aire
mínimo
100 mm
Vista lateral
