Cable(s) del Motor del Ventilador

NOTA: El Ventilador N° 1 siempre es el que está más arriba.

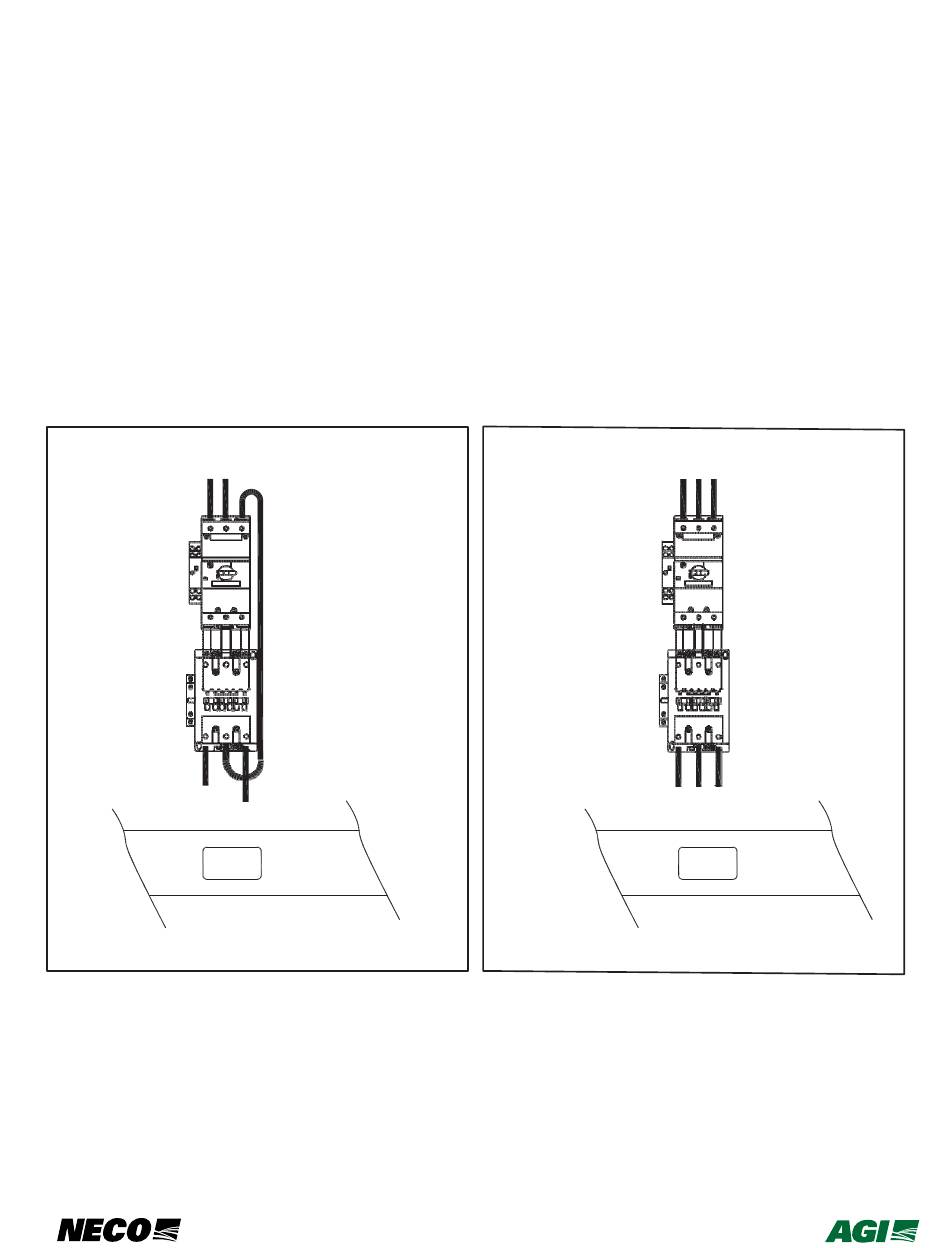

Cableado Monofásico
• Conecte los cables T1 y T2 a la parte
inferior del/de los respectivo(s) arranca-
dor(es). Observe que T3 se curva desde
la posición inferior-media hacia atrás a la
posición superior-derecha para brindar
retroalimentación
sistema de control.
• Conecte el cable verde de tierra al
terminal a tierra en la Caja de
MONOFÁSICO
L1
T1
ARRANCADOR
DE MOTOR DEL
VENTILADOR N°
(1P):
interna dentro
Control.
L2
L3
ARRANCADOR DE
MOTOR MONOFÁSICO
(1P)
T3
T2
06-08-2018
Cableado Trifásico
• Conecte los cables T1, T2 y T3 a la parte
inferior del/de los respectivo(s) arranca-
dor(es).
• Conecte el cable verde de tierra al termi-
nal a tierra en la Caja de
del
TRIFÁSICO
106
Secadora con COMMANDER – Manual de Instalación
7713396 ES
(3P):
Control.
L1 L2 L3
ARRANCADOR DE
MOTOR TRIFÁSICO
(3P)
T1
T2 T3
ARRANCADOR
DE MOTOR DEL
VENTILADOR N°
