  6. Manual del usuario

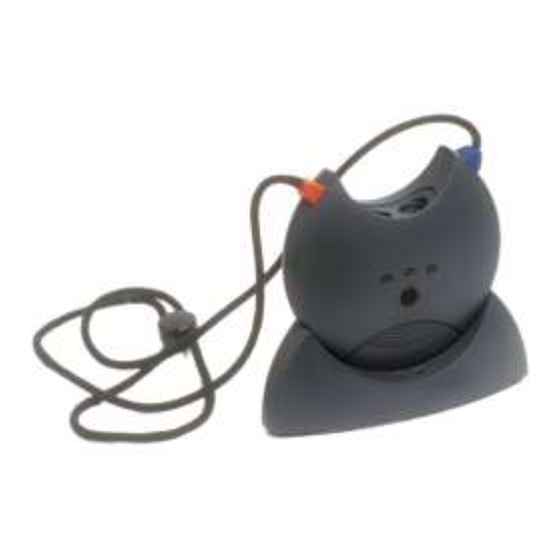

Himsa NOAHlink Manual Del Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

Enlaces rápidos

www.himsa. com

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Himsa NOAHlink

  • Página 1 com...

  • Página 2: Tabla De Contenido

    NOAHlink Users Manual Language Versions NOAHlink Users Manual ..............1 Manual del usuario NOAHlink ............ 39 Manual do Usuário NOAHlink ............ 77 Manuel d’utilisation de NOAHlink ........... 115 Manuale per l’utente NOAHlink ..........153 7-26-66401/06 2010-503100 (R09)

  • Página 4: Noahlink Users Manual

    NOAHlink Users Manual...
  • Página 5 MPEG Layer-3 audio decoding technology licensed from Fraunhofer IIS and Thomson. Copyright This manual is copyrighted by HIMSA A/S with all rights reserved. Under copyright laws, this manual cannot be reproduced in any form without written permission of HIMSA A/S.
  • Página 6 8.1.2 Setting Power, Battery and Language Options ....... 26 ..................28 DVANCED PPLICATIONS 8.2.1 Displaying Errors in NOAHlink and Bluetooth....... 28 8.2.2 Status Settings and User Preferences ..........29 8.2.3 Testing Data Transfer Rates............31 8.2.4 Version Numbers and Kernel Upgrade ........... 32...
  • Página 7 NOAHlink Users Manual NOAHlink Troubleshooting ..........35 Technical Specifications ............36 NOAH ....................36 LINK B.1.1 Battery ..................... 36 B.1.2 Dimensions and Weight ..............36 B.1.3 Patient Safety .................. 36 ....................... 37 HARGER B.2.1 Power Supply .................. 37 B.2.2 Dimensions and Weight ..............37 ....................

  • Página 8: Introduction

    1 Introduction Your NOAHlink is a wireless Bluetooth communication device optimized for use with NOAH 3. NOAHlink allows you to program hearing instruments with ease, both in your office and on location. You can use rechargeable or alkaline batteries to power your unit.

  • Página 9: Safety Issues

    UL2601-1 and CAN/CSA- C22.2 NO 601.1-90. NOAHlink carries this symbol to identify the positioning of the battery inside the battery compartment. NOAHlink carries this symbol to indicate that, in France, it is only permitted to use the device indoors.

  • Página 10: Charger Unit Symbols

    If you are using alkaline batteries, do not attempt to charge your NOAHlink. Your alkaline batteries may be damaged and leak, and this may in turn cause damage to your NOAHlink unit. Damage caused by such misuse will not be covered by the NOAHlink warranty.
  • Página 11 Please investigate local regulations concerning the disposal of rechargeable and alkaline batteries. Note 4: Unwanted noise may occur if NOAHlink is exposed to a strong radio field. Such noise may interfere with the process of fitting a hearing instrument. Many types of electrical devices, e.g.

  • Página 12: Charger Unit Warning Notes

    2.3.2 Charger Unit Warning Notes SYMBOL DESCRIPTION Do not use NOAHlink with patients while it is placed in the charger unit. Use only rechargeable batteries when NOAHlink is placed in the charger unit. If you are using alkaline batteries, do not attempt to charge your NOAHlink.

  • Página 13: Description

    NOAHlink Users Manual 3 Description Your complete NOAHlink system consists of both standard elements and optional accessories. Figure 2: NOAHlink, Neck String and Cables 3.1 Standard Elements The following standard elements comprise your NOAHlink system:  NOAHlink unit  Charger cradle ...

  • Página 14: Optional Accessories

    The PC sends information about the communication protocol (for example, communication type, voltage levels, clock frequency, etc.) to NOAHlink, and asks NOAHlink to read data from, or write data to, the programmable hearing instrument. The PC software for programming the hearing instrument is made by the hearing instrument manufacturer.

  • Página 15: Maintenance

     Your power adaptor is not the correct country version  Your NOAHlink fails to function NOTE: If your NOAHlink needs to be repaired or replaced in a case in which the carrier is liable, the distributor will arrange for this without waiting for the claim against the carrier to be settled.

  • Página 16: Care And Maintenance

     In any correspondence, refer to your NOAHlink by serial number 4.3 Care and Maintenance Your NOAHlink and charger unit should be kept clean and free from dust. Use a soft, slightly damp cloth with a small amount of detergent to clean the unit and the cradle.

  • Página 17: Installation

    Chapter 6 for further details. (NOTE: If you are using a rechargeable battery, you will first need to charge it.) 3. Remove NOAHlink from its charger cradle (if you have placed it there while charging the battery). 4. Place your NOAHlink unit not more than five meters from your PC to ensure adequate wireless communication.
  • Página 18 30 minutes, it will automatically turn off.) 13. The NOAHlink Pairing Wizard window appears. Press Search to search for NOAHlink devices. 14. The program searches for your NOAHlink. When a list of devices appears, select the NOAHlink you wish to use. Click Pair NOAHlink.

  • Página 19: Battery Usage

    NOAHlink Users Manual 6 Battery Usage When installing your NOAHlink, you can use either rechargeable or alkaline batteries. This section describes the procedure to use for each battery type. NOTE: It is recommended that you keep alkaline batteries available when using your NOAHlink in case you forget to recharge your rechargeable battery and it runs down during a patient session.

  • Página 20: Rechargeable Battery

    Figure 4: NOAHlink, Charger Cradle and Power Adaptor The following describes how to charge your rechargeable battery:  Open the battery compartment of your NOAHlink unit. Place the rechargeable battery in your unit in the correct direction by matching the symbols on the battery to those on NOAHlink.

  • Página 21: Discharging And Recharging

     Press the discharging button on the charger cradle. A red light at the front of the unit remains lit while discharging takes place. As soon as discharging is complete, the charger cradle automatically begins to recharge your NOAHlink and a green light is displayed.

  • Página 22: Using Noahlink

    NOAHlink Users Manual 7 Using NOAHlink The following procedure describes how to use your NOAHlink to program a hearing instrument: WARNING: Always remove NOAHlink from its charger cradle before you begin to program a hearing instrument, as the unit switches off automatically when placed in the charger.
  • Página 23 NOAHlink Users Manual  Switch on your NOAHlink by pressing the button at the front of the unit until the middle light displays. A self-test occurs every time you do this. The following table explains the different LED (light-emitting diode) displays that may...
  • Página 24 NOAHlink unit.  Connect the ends of the neck string to the attachment points of your NOAHlink according to the color of their plastic connections (red and blue). Hang the NOAHlink from the neck of your patient with this string.

  • Página 25: Configuring Noahlink

    NOAHlink Users Manual 8 Configuring NOAHlink This chapter describes how to configure your NOAHlink using the NOAHlink Properties window. To start this window:  Click , point to Programs, then NOAHlink, and click NOAHlink Properties. Figure 6: The NOAHlink Properties Window...
  • Página 26 NOAHlink Users Manual The following table lists the tabs within the NOAHlink Properties window and the actions they allow you to perform: ACTION LEVEL  Connect to a different NOAHlink Connect  Disconnect your NOAHlink General  Search for all NOAHlinks ...

  • Página 27: General Applications

    Each NOAHlink is displayed together with its user-defined alias name, serial number and connection status. The last NOAHlink connected to your PC is highlighted. The connection status of a NOAHlink can be one of the following:  In range: Located but actual status unknown ...
  • Página 28 NOAHlink Users Manual NOTE: When connecting to another NOAHlink, your current NOAHlink connection is automatically disconnected. You may wish to disconnect your NOAHlink if you require your PC‟s full power, or your Bluetooth connection, for another task. The following table describes how to use the Connect tab:...

  • Página 29: Setting Power, Battery And Language Options

    NOAHlink Users Manual 8.1.2 Setting Power, Battery and Language Options The Settings tab allows you to set battery options and to create a battery warning. In addition, you can select your preferred language from a list of available NOAH 3 languages.
  • Página 30 NOAHlink Users Manual The following table describes how to use the Settings tab: SETTING OPTION PROCEDURE Note: You must be connected to a NOAHlink in order to change its battery settings  Click the pull-down menu at NOAHlink Set battery type...

  • Página 31: Advanced Applications

    Figure 9: The Diagnostic tab This tab displays the user-defined name of your NOAHlink, the NOAHlink serial number (printed at the back of the unit) and the Bluetooth device address (or COM port). The Event log is listed as „OK‟ or „Error‟.

  • Página 32: Status Settings And User Preferences

    The Advanced Settings tab allows you to set user preferences, change the Bluetooth driver should a newer version become available, and change the COM port settings if your system cannot locate NOAHlink. Figure 10: The Advanced Settings tab The NOAHlink battery status is listed as „OK‟ or „Low‟.
  • Página 33  Select the length of idle time Set the time before NOAHlink powers off NOAHlink length before an power off idle NOAHlink  Select Off for NOAHlink to time powers off remain on indefinitely  Select On to turn on hearing instruments automatically when Turn hearing...

  • Página 34: Testing Data Transfer Rates

    8.2.3 Testing Data Transfer Rates The Performance tab allows you to test the transfer rate of data from your PC to NOAHlink. You may wish to use this tab if your system is running slowly or unable to retain a connection to NOAHlink.

  • Página 35: Version Numbers And Kernel Upgrade

    NOAHlink Users Manual 8.2.4 Version Numbers and Kernel Upgrade The Versions tab lists software version numbers and allows you to upgrade the kernel should a newer version become available. Figure 12: The Versions tab The following table describes how to use the Versions tab:...

  • Página 36: Viewing And Setting The Log

    NOAHlink Users Manual 8.2.5 Viewing and Setting the Log The Log tab allows you to view and set NOAHlink‟s log. Figure 13: The Log tab Entries are inserted automatically into the log by NOAHlink, containing the date and time of insertion.
  • Página 37 NOAHlink Users Manual The following table describes how to use the Log tab: COMMAND PROCEDURE  Click Browse to locate a new file location Change current Browse location of log file Type a new file location in the Current location window ...

  • Página 38: Anoahlink Troubleshooting

    If you still cannot find the answers you need, contact your NOAHlink supplier. Troubleshooting topics:  NOAHlink does not power on even though I press the power button: The battery is inserted incorrectly. The battery needs charging or replacing.

  • Página 39: B Technical Specifications

    Net Weight: 115g (excluding battery) Approx. 141g including battery B.1.3 Patient Safety The NOAHlink unit complies with the following standards:  EN 60601-1, Internal powered, Type BF, IPXO  UL2601-1 and CAN/CSA-C22.2 NO 601.1-90 To comply with these standards, the programming cable and the...

  • Página 40: Charger Unit

    NOAHlink Users Manual B.2 Charger Unit B.2.1 Power Supply 9V DC  10% / 220 mA Input Voltage: B.2.2 Dimensions and Weight Size: 125mm x 40mm x 45mm (L x W x H) Net Weight: 150g (excluding adaptor) B.3 Power Adaptor B.3.1...

  • Página 42: Manual Del Usuario Noahlink

    Manual del usuario NOAHlink...
  • Página 43 Tecnología de decodificación de audio MPEG Layer-3 licenciada por Fraunhofer IIS y Thomson Copyright Este manual es copyright de HIMSA A/S con todos los derechos reservados. Bajo las leyes de copyright, está prohibido reproducir este manual sin permiso escrito de HIMSA A/S.
  • Página 44 8.1.2 Cómo seleccionar la corriente, la pila y el idioma ......64 ................66 PLICACIONES SOFISTICADAS 8.2.1 Mostrar errores en NOAHlink y Bluetooth ........66 8.2.2 Estado de Ajustes y Preferencias de usuario........67 8.2.3 Cómo hacer un test de la velocidad de la transferencia de datos ... 69 8.2.4 Números de versión y Actualización Kernel........
  • Página 45 Manual del usuario NOAHlink Solución de problemas de NOAHlink ....... 73 Especificaciones técnicas ............. 74 NOAH ..................74 A UNIDAD LINK B.1.1 Pila ....................74 B.1.2 Dimensiones y peso ................. 74 B.1.3 Seguridad del cliente ............... 74 ......................75 L CARGADOR B.2.1 Suministro de energía..............

  • Página 46: Introducción

    Manual del usuario NOAHlink 1 Introducción Su NOAHlink es una unidad de comunicación Bluetooth sin cables, optimizado para ser usado con NOAH 3. El NOAHlink le permite programar audífonos fácilmente dondequiera que se encuentre. Puede utilizar pilas recargables o alcalinas.

  • Página 47: Temas De Seguridad

    El NOAHlink lleva este símbolo cuando sea importante que el usuario lea las advertencias de este manual. El NOAHlink y este manual llevan la marca CE de acuerdo con Medical Devices Directive 93/42/EEC. Certificado con respecto de descargas eléctricas y otros accidentes mecánicos y específicos de acuerdo con...

  • Página 48: Símbolos Del Cargador

    NOAHlink se encuentre en el cargador. Si utiliza pilas alcalinas no intente cargar su NOAHlink. Sus pilas alcalina quizá están rotas y derraman, lo que puede dañar su NOAHlink. Un daño causado por este tipo de mal uso no será cubierto por la garantía.
  • Página 49 Nota 4. Puede presentarse un ruido no deseado si el NOAHlink es expuesto a un fuerte campo de radio. Este tipo de ruido puede interferir en la adaptación del audífono. Muchos tipos de aparatos eléctricos, por ejemplo teléfonos móviles...

  • Página 50: Notas De Advertencia, El Cargador

    2.3.2 Notas de advertencia, el cargador SÍMBOLO DESCRIPCIÓN No use nunca el NOAHlink con clientes cuando el NOAHlink se encuentre en el cargador. Use solamente pilas recargables cuando el NOAHlink se encuentre en el cargador. Si utiliza pilas alcalinas no intente cargar su NOAHlink.

  • Página 51: Descripción

    Manual del usuario NOAHlink 3 Descripción El sistema NOAHlink contiene piezas estándares y accesorios opcionales. Figura 2: El NOAHlink con cordón y cables 3.1 Equipamiento estándar Su sistema NOAHlink contiene los siguientes componentes estándares:  La unidad NOAHlink  Un cargador ...

  • Página 52: Accesorios Opcionales

    El PC envía información sobre el protocolo de comunicación (por ejemplo el tipo de comunicación, el nivel de voltaje, la frecuencia del reloj etc.) al NOAHlink y pide al NOAHlink leer datos, o escribir datos al audífono programable. El fabricante del audífono suministra el softeware de PC para la programación del audífono.

  • Página 53: Mantenimiento

     Su adaptador de energía no es la correcta versión para su país  Su NOAHlink no funciona OBSERVE: Si es necesario reparar o cambiar su NOAHlink, y si la compañía transportadora está obligada a pagarle una indemnización, el distribuidor se encargará de la reparación o el cambio sin que sea necesario esperar al...

  • Página 54: Cuidado Y Mantenimiento

     Cierre el paquete bien  Escriba Frágil en el paquete para asegurar que sea tratado con cuidado  Siempre indique el número de serie de su NOAHlink en todo tipo de correspondencia 4.3 Cuidado y mantenimiento Debe tener su NOAHlink y el cargador limpios y libres de polvo.

  • Página 55: Instalación

    6 para más detalles. (OBSERVE: Si usa una pila recargable, primero tendrá que cargarla.) 3. Quite NOAHlink de su cargador (si lo ha dejado allí durante la carga de la pila). 4. Ubique su NOAHlink a una distancia no superior a cinco metros de su PC para asegurar una comunicación sin cables adecuado.
  • Página 56 17. OBSERVE: Si tiene más de un NOAHlink es recomendable pegar una de las etiquetas incluidas con su paquete de NOAHlink en la parte trasera de su NOAHlink y escribir un nombre adecuado en la etiqueta. Vea la Sección 8.1.1 para más detalles sobre cómo nombrar su NOAHlink mediante su PC.

  • Página 57: Pilas

    NOAHlink se apague durante una sesión. El NOAHlink usa pilas – recargables o alcalinas. Se coloca la pila en el compartimiento en el fondo, tal como muestra la ilustración abajo.

  • Página 58: A Pila Recargable

    NOAHlink.  Coloque el NOAHlink en el cargador de forma que la cara del mismo coincida con la cara del NOAHlink.  Conecte el cargador con el adaptador y conéctelo al enchufe.

  • Página 59: Cómo Descargar Y Recargar

    A continuación describimos el procedimiento de descargar y recargar:  Coloque el NOAHlink en el cargador de forma que la cara anterior del mismo coincida con la cara anterior del NOAHlink.  Conecte el cargador con el adaptador y conéctelo a la enchufe.

  • Página 60: Cómo Usar Y Cargar El Noahlink

    NOAHlink se apaga automáticamente al ser colocado en el cargador. Siempre debe mantener el cargador lejos del cliente. Figura 5: Cómo usar el NOAHlink para la programación de audífonos.
  • Página 61 Manual del usuario NOAHlink  Encienda su NOAHlink pulsando el botón en la parte delantera de la unidad hasta que la luz en el medio se encienda. Se hace un auto-test cada vez que Ud. lo enciende. La tabla siguiente explica los distintos diodos emisores de luz que pueden presentarse durante el auto-test dependiente del estado de energía de la pila.
  • Página 62 NOAHlink.  Conecte los extremos del cordón en los puntos de conexión del NOAHlink (rojo y azul) de acuerdo con el color del conector plástico. Coloque el cordón del NOAHlink alrededor del cuello del cliente.

  • Página 63: Cómo Configurar El Noahlink

    Manual del usuario NOAHlink 8 Cómo configurar el NOAHlink Este capítulo describe cómo configurar su NOAHlink mediante la ventana Propiedades NOAHlink. Para activar esta ventana:  Haga clic en , seleccione Programas, después NOAHlink, y haga clic en Propiedades NOAHlink.
  • Página 64  Seleccionar el nivel de información en el archivo log OBSERVE: Es necesario conectar el NOAHlink antes de que pueda usar las lengüetas Diagnóstic y Transferir Datos y partes de la lengüeta Ajustes. La lengüeta Avanzado está disponible desde la lengüeta Ajustes.

  • Página 65: Aplicaciones Generales

    NOAHlink. Figura 7: La lengüeta Conectar Cada NOAHlink se muestra con su nombre de usuario, número de serie y estado de la conexión. El NOAHlink conectado por última vez a su PC es indicado en realce.
  • Página 66 Manual del usuario NOAHlink OBSERVE: Cuando se conecte a otro NOAHlink su actual conexión NOAHlink automáticamente es desconectada. Quizá desee desconectar su NOAHlink si necesita toda la potencia de su PC o Bluetooth para otras tareas. La tabla abajo describe cómo usar la lengüeta Conectar:...

  • Página 67: Cómo Seleccionar La Corriente, La Pila Y El Idioma

    Manual del usuario NOAHlink 8.1.2 Cómo seleccionar la corriente, la pila y el idioma La lengüeta Ajustes le permite seleccionar las opciones de pila y crear una advertencia de pila. Además, Ud. puede elegir su idioma preferido de una lista de idiomas disponibles en NOAH 3.
  • Página 68 NOAHlink para poder cambiar sus ajustes de pilas. Seleccion  Haga clic en el menú desplegable en ar tipo de NOAHlink tipo de pila para elegir entre pila los tipos Alcalina o Recargable Observe: El ajuste por omisión es Recargable ...

  • Página 69: Aplicaciones Sofisticadas

    8.2 Aplicaciones sofisticadas 8.2.1 Mostrar errores en NOAHlink y Bluetooth La lengüeta Diagnóstico muestra los errores encontrados en tests de la unidad Bluetooth y del NOAHlink para verificar la respuesta y otras funciones. Figura 9. La lengüeta Diagnósticos Esta lengüeta muestra el nombre de su NOAHlink definido por el usuario, el número de serie del NOAHlink (impreso en la parte...

  • Página 70: Estado De Ajustes Y Preferencias De Usuario

    Bluetooth si una versión nueva esté disponible y cambiar los ajustes del puerto COM si su sistema no puede localizar el NOAHlink. Figura 10: La lengüeta Ajustes avanzados El Estado de pila de NOAHlink se muestra como „Aceptar‟ o „Baja‟.
  • Página 71 La tabla a continuación describe cómo se usa la lengüeta Ajustes Avanzados: FUNCION PROCEDIMIENTO  Seleccione el tiempo que quiere que pase antes de que un NOAHlink Ajusta el tiempo „fuera de uso‟ se apague Tiempo de que pasa antes de...

  • Página 72: Cómo Hacer Un Test De La Velocidad De La Transferencia De Datos

    La lengüeta Transferir Datos le permite hacer un test de la velocidad de la transferencia de datos de su PC al NOAHlink. Quizá desee usar esta lengüeta si su sistema es lento o si tiene problemas con mantener una conexión a NOAHlink.

  • Página 73: Números De Versión Y Actualización Kernel

    Manual del usuario NOAHlink 8.2.4 Números de versión y Actualización Kernel La lengüeta Versiones contiene una lista de los números de versiones de software y le permite actualizar el kernel si una versión nueva esté disponible. Figura 12: La lengüeta Versiones La tabla a continuación describe cómo se usa la lengüeta Versiones:...

  • Página 74: Ver Y Definir El Archivo Log

    8.2.5 Ver y definir el archivo Log La lengüeta Log le permite ver y definir el archivo log de NOAHlink. Figura 13. La lengüeta Log NOAHlink automáticamente crea entradas en el archivo log. Estas entradas contienen la hora y la fecha.
  • Página 75 Manual del usuario NOAHlink La tabla abajo describe cómo usar la lengüeta Log: FUNCION PROCEDIMIENTO  Haga clic en Examinar para definir una localización nueva Cambiar Examinar localización actual Escriba una localización del del archivo log archivo nuevo en la ventana Localización Actual.

  • Página 76: A Solución De Problemas De Noahlink

    A Solución de problemas de NOAHlink Si tiene una pregunta sobre la instalación o el uso de NOAHlink, por favor, mire primero en la documentación de NOAH. Si el problema continua, visite la página Web de ayuda de HIMSA (en inglés e alemana: www.himsa.com), donde hay una base de datos en...

  • Página 77: B Especificaciones Técnicas

    Manual del usuario NOAHlink B Especificaciones técnicas NOAHlink cumple con las especificaciones descritas en esta sección: B.1 La unidad NOAHlink B.1.1 Pila Tipos de pilas: Recargable (tipo Ni-MH) AA (R6) OBSERVE: Use solamente pilas recargables suministradas por HIMSA. Alcalina AA (R6) 1.5V...

  • Página 78: El Cargador

    Manual del usuario NOAHlink B.2 El cargador B.2.1 Suministro de energía 9V DC  10% / 220 mA Voltaje de entrada: B.2.2 Dimensiones y peso Tamaño 125mm x 40mm x 45mm (L x A x A) Peso neto: 150 gramos (sin el adaptador) B.3 Adaptador de energía...

  • Página 80: Manual Do Usuário Noahlink

    Manual do Usuário NOAHlink...
  • Página 81 Tecnologia de decodificação MPEG Layer-3 licenciada de Fraunhofer IIS e Thomson. Direito de Registro Este manual é registrado pela HIMSA A/S com todos os direitos reservados. De acordo com as leis de registro, este manual não pode ser reproduzido em nenhuma forma, sem autorização por escrito da HIMSA A/S.
  • Página 82 ..................104 PLICAÇÕES VANÇADAS 8.2.1 Mostrando Erros no NOAHlink e Bluetooth ......... 104 8.2.2 Parâmetros do Status e Preferências do Usuário ......105 8.2.3 Testando Taxa de Transferência de Dados ........107 8.2.4 Atualização das Versões de Número e Kernel ....... 108...
  • Página 83 Manual do Usuário NOAHlink Problemas e Soluções para o NOAHlink ......111 Especificações Técnicas ............. 112 NOAH ................... 112 NIDADE LINK B.1.1 Pilha ....................112 B.1.2 Dimensões e Peso ................112 B.1.3 Segurança do paciente ..............112 ..................... 113 NIDADE DE ARGA B.2.1 Suprimento de Força ..............

  • Página 84: Introdução

    1 Introdução Seu NOAHlink é um dispositivo de comunicação sem fio optimizado para o uso com o Sistema NOAH 3. O NOAHlink permite que você programe o aparelho auditivo com facilidade, tanto no seu consultório como em outro local. Sua unidade pode ser usada com pilhas recarregáveis ou alcalinas..

  • Página 85: Responsabilidade Do Fabricante

    BF do EN 60601-1. NOAHlink apresenta este símbolo para chamar atenção do usuário sobre importantes advertências no manual. NOAHlink e este manual estão com a marca CE de acordo com os Dispositivos Médicos Diretivos 93/42/EEC. Este símbolo significa classificado em relação a choque elétrico, incêndio, especificações mecânicas e outras de risco...

  • Página 86: Símbolos De Unidade De Carga

    SÍMBOLO DESCRIÇÃO Coloque a pilha como indicado dentro do compartimento. Só use pilhas recarregáveis quando o NOAHlink estiver na posição “unidade de carga”. Se estiver usando pilhas alcalinas, não tente recarregá-las no seu NOAHlink. Suas baterias alcalinas devem estar danificadas ou gastas, e isto pode causar danos na sua unidade NOAHlink.
  • Página 87 Nota 2: Não use o equipamento na presença de anestésicos inflamáveis (gases). Nota 3: O NOAHlink pode estar propenso a perda de energia normal, conforme regulagem local. Por favor investigue as regulagens local referente a disponibilidade de pilhas recarregáveis ou alcalinas.

  • Página 88: Avisos Quanto A Unidade De Carga

    2.3.2 Avisos quanto a Unidade de Carga SÍMBOLO DESCRIÇÃO Não use o NOAHlink com o cliente quando estiver posicionada na unidade de carga. Só use pilhas recarregáveis quando o NOAHlink estiver na posição “unidade de carga”. Se estiver usando pilhas alcalinas, não tente recarregá-las no seu NOAHlink.

  • Página 89: Elementos Padrão

    Manual do Usuário NOAHlink 3 Description Seu Sistema NOAHlink completo consiste de elementos padrão e acessórios opcionais. Figura 2: NOAHlink, cordão de pescoço e cabos 3.1 Elementos Padrão Seu sistema NOAHlink é composto pelos seguintes elementos padrão:  Unidade NOAHlink ...

  • Página 90: Acessórios Opcionais

    O PC envia informações sobre o protocolo de comunicação (por exemplo, tipo de comunicação, níveis de voltagem, freqüência de cronômetro, etc.) para o NOAHlink, e pede ao NOAHlink para ler as informações recebidas, ou escreve as informações para o aparelho auditivo programável.

  • Página 91: Manutenção

    O NOAHlink é embarcado em embalagem própria feita sob encomenda. Recomendamos que você mantenha a embalagem no estojo, caso seja necessário devolver o NOAHlink para seu fornecedor local para conserto. Você deve notificar seu fornecedor local sobre as seguintes circunstâncias: ...

  • Página 92: Cuidados E Manutenção

     Em qualquer documentação, refira-se ao NOAHlink pelo nº de série 4.3 Cuidados e Manutenção Seu NOAHlink e Unidade de Carga devem ser mantidos limpos e sem sujeira. Use um pano macio e ligeiramente úmido com pequena quantidade de detergente para limpar a unidade e a embalagem.

  • Página 93: Instalando

    Capítulo 6 para maiores detalhes (NOTA: Se você estiver usando uma bateria recarregável, você precisará primeiro carregá-la). 3. Retire o NOAHlink da seu carregador (se você o tiver colocado para carregar a bateria) 4. Coloque a sua unidade NOAHLink a menos de cinco metros do seu PC para garantir uma comunicação adequada sem fio.
  • Página 94 17. NOTA: Se você tiver mais de uma unidade NOAHlink, recomenda-se que você coloque uma etiqueta, que está inclusa no pacote do seu NOAHlink, no verso de cada um, e escreva um nome adequado nesta etiqueta. Reporte-se à Seção 8.1.1 para detalhes de nomeação NOAHlink via seu PC.
  • Página 95 O NOAHlink funciona a pilha, recarregável ou alcalina. A pilha é colocada dentro do compartimento na parte de cima da unidade, conforme ilustração abaixo: Figura 3: NOAHlink e tampa da pilha 6.1 Pilha Alcalina...
  • Página 96 Figura 4: NOAHlink, Carregador e Adaptador Veja a seguir como carregar sua pilha recarregável:  Abra o compartimento da pilha de sua unidade NOAHlink. Coloque a pilha recarregável na sua unidade corretamente, verificando a posição dos símbolos no compartimento da pilha do NOAHlink.

  • Página 97: Descarregando E Carregando

    NOAHlink. Veja a seguir os procedimentos de descarga e recarga de pilhas:  Coloque o NOAHlink em sua unidade de carga, verificando a posição frontal de ambas unidades.  Fixe a unidade de carga ao adaptador de fonte e conecte na tomada da parede.

  • Página 98: Usando E Carregando O Noahlink

    Manual do Usuário NOAHlink 7 Usando e Carregando o NOAHlink 7.1 Usando o NOAHlink Os procedimentos a seguir descrevem como usar o NOAHlink para programar um aparelho auditivo: AVISO: Sempre retire seu NOAHlink da unidade de carga antes de usá-lo para programar um aparelho auditivo, visto que a unidade automaticamente se desliga quando colocada na unidade de carga.
  • Página 99 Manual do Usuário NOAHlink  Ative o seu NOAHlink pressionando o botão na frente da unidade até a luz do meio aparecer. Ocorrerá um auto-teste toda vez que for ligado. A tabela abaixo explica a diferença do LED (luz de diodo) que pode ocorrer durante o auto-teste,...
  • Página 100 NOAHlink.  Conecte as extremidades do cardão para pescoço nos pontos fixos do seu NOAHlink de acordo com as cores de cada conector plástico (vermelha e azul). Pendure o NOAHlink no pescoço do paciente com a unidade voltada para frente.

  • Página 101: Configurando O Noahlink

    Manual do Usuário NOAHlink 8 Configurando o NOAHlink Este capítulo descreve como configurar seu NOAHlink usando as Propriedades da Janela do NOAHlink. Para iniciar esta janela, escolha uma das seguintes opções:  Clique , aponte para os Programas, depois NOAHlink, e clique em Propriedades NOAHlink.
  • Página 102  Ajusta o nível de informação no registro NOTA: Seu NOAHlink deve ser conectado antes do Diagnóstico, Performance e partes das projeções de ajustes podem ser usadas. As projeções avançadas podem ser acessadas pela Projeção de Ajustes. É necessário que você configure as projeções Gerais, mas você...

  • Página 103: Conectando-Se Ao Noahlink

    Cada NOAHlink é apresentado junto com o nome do seu usuário definido, número de série e status de conexão. O último NOAHlink conectado ao seu PC aparecerá epigrafado. O status de conexão de uma NOAHlink pode ser um dos seguintes:  Na faixa: Localizado, mas atual status desconhecido ...
  • Página 104 Manual do Usuário NOAHlink NOTA: Ao conectar a outro NOAHlink, seu atual conexão NOAHlink é automaticamente desconectado. Você deve desconectar seu NOAHlink se precisar da potência total do seu PC, ou de sua conexão Bluetooth, para outras tarefas. O quadro abaixo descreve como usar a tabela de Conectar:...
  • Página 105 Manual do Usuário NOAHlink 8.1.2 Ajustando a Potência, a Pilha e Opção de Idioma O quadro de Configurações lhe permite ajustar a opção de pilha e a criar um aviso quanto a pilha. Além disso, você pode selecionar sua língua preferida através da lista de idiomas disponívis no NOAH 3 opções de idiomas.
  • Página 106 Ajuste do  Clique o menu no Tipo de Pilha para o tipo de NOAHlink para listar a pilha como pilha Alcalina ou Recarregável Nota: O ajuste padrão é Recarregável  Clique Tocar Som ou Mostrar caixa de...

  • Página 107: Mostrando Erros No Noahlink E Bluetooth

    Bluetooth e no NOAHlink para verificar a resposta e outras capacidades. Figura 9: A Tabela de Diagnóstico Esta tabela mostra o nome do usuário definido do seu NOAHlink, o número de série do NOAHlink (impresso atrás da unidade), e o endereço do dispositivo Bluetooth (ou porta COM).
  • Página 108 Bluetooth quando uma versão mais nova está disponível e mudar os parâmetros da porta COM se o seu sistema não conseguir localizar o NOAHlink. Figura 10: A Tabela de Parâmetros Avançados O Status da Pilha do NOAHlink é listado como „OK‟ ou „Baixa‟.
  • Página 109 Manual do Usuário NOAHlink A tabela a seguir descreve como usar a tabela de Parâmetros Avançados: AJUSTES OPÇÕES PROCEDIMENTOS  Selecionar o tempo antes do NOAHlink inativo desligat Ajustar o tempo Tempo para antes do desligar  Selecionar Fora de para o...
  • Página 110 8.2.3 Testando Taxa de Transferência de Dados O quadro de desempenho permite fazer o teste de taxa de transferência de dados do seu PC para o NOAHlink. Você pode usar este quadro se seu sistema estiver funcionando lentamente ou incapaz de manter a conexão para o NOAHlink.
  • Página 111 Manual do Usuário NOAHlink 8.2.4 Atualização das Versões de Número e Kernel A tabela Versões lista os números da versão do software e permite- lhe atualizar o kernel quando uma versão mais nova estiver disponível. Figura 12: A Tabela de Versões A tabela a seguir descreve como usar a tabela das Versões:...

  • Página 112: Visualizando E Ajustando O Registro

    8.2.5 Visualizando e ajustando o Registro O quadro de Registrar permite a visualização e ajuste do registro do NOAHlink. Figura 13: A Tabela de Registrar Entradas são inseridas automaticamente no registro pelo NOAHlink, contendo a data e dados da inserção.
  • Página 113 Manual do Usuário NOAHlink O quadro seguinte descreve como usar a Tabela de Registro: COMANDO PROCEDIMENTO  Clique Buscar para localizar a Mudar a atual localização de um novo arquivo localização do Buscar arquivo de Digite a localização de um novo...
  • Página 114 A pilha precisa de carga ou ser trocada.  O indicador de carga não acende ao colocar o NOAHlink no dispositivo de carga: O carregador não está conectado a fonte de força, ou a fonte de força não está conectada a fonte principal.

  • Página 115: Segurança Do Paciente

    Peso Líquido: 115g (excluindo a pilha) Approx. 141g Incluindo a pilha B.1.3 Segurança do paciente A unidade NOAHlink constitui os seguintes padrões:  EN 60601-1, Força Internacional, Tipo BF, IPXO  UL2601-1 e CAN/CSA-C22.2 NO 601.1-90 Para combinar com os padrões acima, o cabo de programação e a conexão ao aparelho auditivo devem seguir o seguinte:...

  • Página 116: Unidade De Carga

    Manual do Usuário NOAHlink B.2 Unidade de Carga B.2.1 Suprimento de Força Entrada de Voltagem: 9V DC  10% / 220 mA B.2.2 Dimensões e Peso Tamanho: 125mm x 40mm x 45mm (C x L x A) Peso Líquido: 150g (excluindo o adaptador) B.3 Força do adaptador...

  • Página 118: Manuel D'uTilisation De Noahlink

    Manuel d’utilisation de NOAHlink...
  • Página 119 Technologie de décodage audio MPEG Layer-3 utilisée sous licence de Fraunhofer IIS et Thomson. Copyright HIMSA A/S a les droits exclusifs sur ce manuel. Conformément à la loi sur les droits d‟auteurs, ce manuel ne peut être reproduit sous aucune forme sans permission écrite de HIMSA A/S.
  • Página 120 8.1.2 Installation des options Courant, Pile et Langue ......140 ..................142 PPLICATIONS AVANCÉES 8.2.1 Affichage des erreurs dans NOAHlink et Bluetooth ...... 142 8.2.2 Réglages de l’état et Préférences de l’utilisateur ......143 8.2.3 Test du taux de transfert des données ..........145 8.2.4 Numéros de version et mise à...
  • Página 121 Manuel d‟utilisation de NOAHlink Dépannage NOAHlink ............149 Spécifications techniques ........... 150 NOAH ......................150 LINK B.1.1 La pile ................... 150 B.1.2 Dimensions et poids ..............150 B.1.3 Sécurité du patient................. 150 ....................... 151 E CHARGEUR B.2.1 Alimentation en courant ..............151 B.2.2 Dimensions et poids ..............

  • Página 122: Introduction

    1 Introduction Votre NOAHlink est un appareil de communication Bluetooth sans fil optimisé pour une utilisation avec NOAH 3. NOAHlink vous permet de programmer des aides auditives avec grande facilité, que ce soit dans votre bureau ou bien lors de vos visites. Votre appareil fonctionne aussi bien avec des piles alcalines que des piles rechargeables.

  • Página 123: Sécurité

    Ce symbole est affiché sur NOAHlink lorsqu‟il est important que l‟utilisateur se rapporte à des avertissements associés dans ce guide. NOAHlink et ce manuel sont marqués du sigle CE conformément à la Directive relative aux dispositifs médicaux 93/42/EEC. Classifié relativement aux chocs électriques, aux incendies, aux dangers mécaniques et aux autres dangers spécifiés conformément à...

  • Página 124: Symboles Relatifs Au Chargeur

    N‟utilisez que des piles rechargeables lorsque NOAHlink est placé dans le chargeur. Si vous utilisez des piles alcalines, n‟essayez pas de charger votre NOAHlink. Vos piles alcalines peuvent être abîmées et fuire. Cela risque d'endommager votre appareil NOAHlink. Or les dommages causés par une mauvaise utilisation de l'appareil ne sont pas couverts par la garantie de NOAHlink.
  • Página 125 Note 4: Des bruits non désirés peuvent se produire si NOAHlink est exposé à un champ radio puissant. Un tel bruit peut créer des interférences lors de la programmation d‟une aide auditive.

  • Página 126: Notes D'aVertissement Relatives Au Chargeur

    à l‟extérieur requiert un accord de licence. 2.3.2 Notes d’avertissement relatives au chargeur SYMBOLE DESCRIPTION Ne pas utiliser NOAHlink avec des patients lorsqu‟il est placé dans le chargeur. N‟utilisez que des piles rechargeables lorsque NOAHlink est placé dans le chargeur. Si vous utilisez des piles alcalines, n‟essayez pas de charger votre...

  • Página 127: Description

    Manuel d‟utilisation de NOAHlink 3 Description Votre système NOAHlink complet comprend des composants standards et des accessoires optionnels. Figure 2: NOAHlink, cordon et fils 3.1 Composants standards Votre système NOAHlink comprend les composants standards suivants:  NOAHlink  Socle de recharge ...

  • Página 128: Accessoires Optionnels

     Piles rechargeables de réserve  Cordon de réserve  Etui souple pour NOAHlink, des fils et des piles de rechange 3.3 Général Le hardware de NOAHlink sert d‟interface standardisé entre un PC et des aides auditives programmables – ou bien de commande à...

  • Página 129: Entretien

     L‟emballage de votre NOAHlink est abîmé (contactez également le transporteur)  Votre NOAHlink est abîmé  Votre paquet NOAHlink ne contient pas tous les composants standards listés à la section 3.1  L‟adaptateur ne correspond pas à votre système national ...

  • Página 130: Oin Et Entretien

     Bien fermer le carton d‟expédition  D‟apposer la mention Fragile sur le carton de façon à ce que le carton soit manipulé avec soin  De notifier le numéro de série de votre NOAHlink lors de toute correspondance 4.3 Soin et entretien NOAHlink ainsi que le chargeur doivent toujours être propres et non...

  • Página 131: Installation

    6 pour. (REMARQUE : Si vous utilisez une pile rechargeable, vous devez commencer par la charger.) 3. Retirez NOAHlink de son socle de recharge (si vous l‟y avez placé pendant la recharge de la pile). 4. Placez votre appareil NOAHlink à une distance maximum de cinq mètres de votre PC pour garantir une bonne communication sans...
  • Página 132 16. Veuillez vous référer au chapitre 8 pour configurer votre appareil NOAHlink. 17. REMARQUE: Si vous avez plus d‟un appareil NOAHlink, il est recommandé de fixer une des étiquettes incluses dans votre paquet NOAHlink au dos de votre NOAHlink et d‟écrire un nom qui convient sur cette étiquette.

  • Página 133: Utilisation De La Pile

    NOAHlink est alimenté par pile – rechargeable ou bien alcaline. La pile est placée dans le logement en bas de l‟appareil comme ci- dessous: Figure 3: NOAHlink et couvercle du logement de la pile 6.1 Pile alcaline...

  • Página 134: Ile Rechargeable

    Figure 4: NOAHlink, socle de recharge et adaptateur Voici comment vous pouvez charger la pile rechargeable:  Ouvrez le logement de la pile de votre appareil NOAHlink. Insérez correctement la pile rechargeable dans votre appareil de façon à ce que les symboles de la pile correspondent à...

  • Página 135: Décharge Et Recharge

    Vous trouverez ci-dessous les instructions nécessaires à la décharge et à la recharge de votre NOAHlink:  Mettez votre NOAHlink sur le socle de recharge en faisant correspondre le devant du socle au devant de votre appareil.  Fixez le socle de recharge à l‟adaptateur et branchez ce dernier.

  • Página 136: Utilisation De Noahlink

    7 Utilisation de NOAHlink Les explications ci-dessous décrivent comment utiliser votre NOAHlink pour programmer une aide auditive: ATTENTION: Retirez toujours NOAHlink de son socle de recharge avant de commencer la programmation d‟une aide auditive étant donné que l‟appareil s‟éteint automatiquement lorsqu‟il est placé dans le chargeur.
  • Página 137 Manuel d‟utilisation de NOAHlink  Allumez votre NOAHlink en appuyant sur le bouton situé sur le devant de l‟appareil jusqu‟à ce que le voyant central s‟allume. Un autotest a lieu chaque fois que vous l‟allumez. Le tableau ci-dessous vous explique les différents affichages DEL (diode électroluminescente) susceptibles de s‟allumer...
  • Página 138  Réglez la longueur du cordon si nécessaire pour vous assurez qu‟il soit correctement installé sur le patient.  Reliez NOAHlink aux aides auditives grâce aux fils fixés en haut de votre appareil.  Assurez-vous que le patient soit assis à moins de cinq mètres de votre PC.

  • Página 139: Configuration De Noahlink

    Manuel d‟utilisation de NOAHlink 8 Configuration de NOAHlink Ce chapitre explique comment configurer votre NOAHlink grâce à la fenêtre Propriétés de NOAHlink. Pour démarrer cette fenêtre:  Cliquez sur , pointez sur Programmes, puis sur NOAHlink, et cliquez sur Propriétés NOAHlink.
  • Página 140 Manuel d‟utilisation de NOAHlink Le tableau ci-dessous vous présente les onglets situés à l‟intérieur de la fenêtre Propriétés de NOAHlink et les actions qu‟ils vous permettent d‟effectuer: NIVEAU DES ONGLET ACTION ONGLETS  Se connecter à un autre NOAHlink Connecter ...

  • Página 141: Applications Générales

    NOAHlink, de rechercher NOAHlink ou bien de rebaptiser NOAHlink. Figure 7: L’onglet Connecter Chaque NOAHlink est affiché avec le nom défini par l‟utilisateur, le numéro de série et l‟état de connexion. Le dernier NOAHlink connecté à votre PC est surligné.
  • Página 142 Manuel d‟utilisation de NOAHlink NOTE: Lorsque vous vous connectez à un autre NOAHlink, votre connexion NOAHlink actuelle est automatiquement déconnectée. Il est recommandé de déconnecter votre NOAHlink si vous souhaitez utiliser toute la puissance de votre PC ou bien votre connexion Bluetooth pour effectuer autre chose.

  • Página 143: Installation Des Options Courant, Pile Et Langue

    Manuel d‟utilisation de NOAHlink 8.1.2 Installation des options Courant, Pile et Langue L‟onglet Réglages vous permet d‟installer les options relatives à la pile et de créer un avertissement vous prévenant de l‟épuisement de la pile. Vous pouvez également sélectionner votre langue préférée à...
  • Página 144 NOAHlink pour modifier les réglages de la pile.  Cliquez sur le menu déroulant au niveau Installer le type de de Type de pile NOAHlink afin de pile déterminer si la pile est Alcaline ou bien Rechargeable Note: L‟installation par défaut est Rechargeable ...

  • Página 145: Applications Avancées

    8.2.1 Affichage des erreurs dans NOAHlink et Bluetooth L‟onglet Diagnostic affiche les erreurs trouvées dans les tests effectués sur Bluetooth et NOAHlink pour vérifier la réponse et d‟autres aptitudes. Figure 9: L’onglet Diagnostic Cet onglet affiche l‟adresse de Bluetooth (ou bien port COM), le numéro de série de NOAHlink (imprimé...

  • Página 146: Réglages De L'éTat Et Préférences De L'uTilisateur

    Bluetooth si une version plus récente devenait disponible, et de changer les réglages du port COM si votre système ne peut pas localiser NOAHlink. Figure 10: L’onglet Réglages avancés La rubrique Etat de la pile NOAHlink peut afficher „OK‟ ou bien „Epuisée‟.
  • Página 147 Manuel d‟utilisation de NOAHlink Le tableau suivant décrit comment utiliser l‟onglet Réglages avancés: RÉGLAGE OPTION PROCEDURE  Sélectionner la durée de temps mort avant que NOAHlink ne s‟éteigne Régler la durée Puissance avant qu‟un NOAHlink NOAHlink inactif  Sélectionnez Arrêt pour que hors tension ne s‟éteigne...

  • Página 148: Test Du Taux De Transfert Des Données

    Performance.) La figure Actuel liste le taux de transfert des données actuel depuis votre PC à NOAHlink; la figure Moyen liste son taux de transfert moyen. Si la figure Moyen est basse, occasionnant un fonctionnement lent de votre appareil, essayez d‟effectuer une des manoeuvres suivantes:...

  • Página 149: Numéros De Version Et Mise À Jour Noyau

    Manuel d‟utilisation de NOAHlink 8.2.4 Numéros de version et mise à jour noyau L‟onglet Versions liste les numéros de version logicielle et vous permet d‟effectuer une mise à jour, si une version plus récente devenait disponible. Figure 12: L’onglet Versions Le tableau suivant décrit comment utiliser l‟onglet Versions:...

  • Página 150: Visualisation Et Installation De La Session

    8.2.5 Visualisation et installation de la Session L‟onglet Session vous permet d‟afficher et de régler la session de NOAHlink. Figure 13: L’onglet Session Les saisies sont automatiquement entrées dans la session par NOAHlink, contenant la date et l‟heure de l‟entrée.
  • Página 151 Manuel d‟utilisation de NOAHlink Le tableau suivant explique comment utiliser l‟onglet Session: COMMANDE FONCTION PROCEDURE  Cliquez sur Parcourir pour Changer la localiser une nouvelle situation du situation fichier actuelle du Parcourir fichier Taper une nouvelle situation du d‟ouverture fichier dans la fenêtre Situation...

  • Página 152: A Dépannage Noahlink

    NOAHlink dans le chargeur: Le chargeur n‟est pas connecté à l‟adaptateur, ou bien l‟adaptateur n‟est pas branché sur secteur. Il n‟y a pas de pile dans votre NOAHlink ou bien la pile est mal installée. La pile est déjà entièrement rechargée.

  • Página 153: B Spécifications Techniques

    Manuel d‟utilisation de NOAHlink B Spécifications techniques Ce chapitre décrit les spécifications techniques de NOAHlink. B.1 NOAHlink B.1.1 La pile Types de piles: Rechargeable (type Ni-MH) AA (R6) NOTE: Utilisez uniquement les piles rechargeables fournies par HIMSA. Alcaline AA (R6) 1,5V...

  • Página 154: Le Chargeur

    Manuel d‟utilisation de NOAHlink B.2 Le chargeur B.2.1 Alimentation en courant 9V DC  10% / 220 mA Voltage d‟entrée: B.2.2 Dimensions et poids Taille: 125mm x 40mm x 45mm (L x l x H) Poids net: 150 gr. (sans adaptateur) B.3 Adaptateur...

  • Página 156: Manuale Per L'uTente Noahlink

    Manuale per l’utente NOAHlink...
  • Página 157 Fraunhofer IIS e Thomson. Copyright Questo manuale è coperto da copyright da HIMSA A/S con tutti i diritti riservati. Secondo le leggi del copyright questo manuale non può essere riprodotto in alcuna forma senza previo permesso scritto da parte di HIMSA A/S.
  • Página 158 8.1.2 Regolazione dell’alimentazione, pila e opzioni di lingua ....178 ..................180 PPLICAZIONI AVANZATE 8.2.1 Visualizzazione errori in NOAHlink e Bluetooth......180 8.2.2 Impostazioni di stato e Preferenze utente ........181 8.2.3 Controllo velocità trasferimento dati ..........183 8.2.4 Numeri di versione e upgrade del kernel........184...
  • Página 159 Risoluzione di problemi in NOAHlink ......187 Caratteristiche tecniche ............. 188 NOAH ....................188 NITÀ LINK B.1.1 Pila ....................188 B.1.2 Dimensioni e peso ................. 188 B.1.3 Sicurezza del paziente ..............188 ....................189 ARICABATTERIA B.2.1 Alimentazione elettrica ..............189 B.2.2 Dimensioni e peso .................

  • Página 160: Introduzione

    Per alimentare il dispositivo è possibile utilizzare pile ricaricabili o alcaline. Figura 1: NOAHlink, Cordoncino per collo e Supporto di carica 1.1 Informazioni sul manuale Questo manuale fornisce una descrizione dettagliata delle seguenti procedure NOAHlink: ...

  • Página 161: La Sicurezza

    UL2601-1 e la CAN/CSA-C22.2 NO 601.1-90. NOAHlink riporta questo simbolo per identificare la posizione della pila all‟interno del vano portabatteria. Questo simbolo che appare su NOAHlink indica che in Francia può essere usato solo in ambienti interni.

  • Página 162: Simboli Del Caricabatteria

    SIMBOLO DESCRIZIONE Posizionare la pila come indicato nel vano portabatteria. Quando il NOAHlink si trova nel caricabatteria, usare solo pile ricaricabili. Se si utilizzano pile alcaline, queste non possono essere ricaricate. Le vostre batterie Alcaline potrebbero essere danneggiate e in perdita, questo potrebbe danneggiare la vostra unità...
  • Página 163 Nota 2: Non utilizzare il dispositivo in presenza di gas infiammabili. Nota 3: Il NOAHlink può essere distrutto come un normale rifiuto elettronico, in conformità alle leggi locali. Si prega di esaminare le leggi locali riguardanti l‟eliminazione di pile ricaricabili e alcaline.

  • Página 164: Precauzioni Relative Al Caricabatteria

    2.3.2 Precauzioni relative al caricabatteria SIMBOLO DESCRIZIONE Quando NOAHlink è in carica, non utilizzarlo con I pazienti. Quando il NOAHlink si trova nel caricabatteria, usare solo pile ricaricabili. Se si utilizzano pile alcaline, queste non possono essere ricaricate.

  • Página 165: Descrizione

    Manual per l‟utente NOAHlink 3 Descrizione Il sistema NOAHlink completo è composto sia da parti standard che da accessori opzionali. Figura 2: NOAHlink, Cordoncino per collo e Cavi 3.1 Parti standard Il sistema NOAHlink è costituito dalle seguenti parti:  Unità NOAHlink ...

  • Página 166: Accessori Opzionali

    Il PC invia le informazioni relative al protocollo di comunicazione (come il tipo di comunicazione, il livello di tensione, la frequenza oraria, ecc.) al NOAHlink e richiede al NOAHlink di leggere i dati da o trasmettere i dati a un apparecchio acustico programmabile.

  • Página 167: Manutenzione

     La confezione del NOAHlink è stata danneggiata (contattare anche lo spedizioniere)  Il NOAHlink è danneggiato  La confezione NOAHlink non contiene tutte le parti standard elencati nel paragrafo 3.1  L‟adattatore non coincide con la versione corretta del paese ...

  • Página 168: Cura E Manutenzione

     In ogni documento di spedizione, indicare il NOAHlink con il numero di serie 4.3 Cura e manutenzione Il NOAHlink ed il caricabatteria devono essere tenuti puliti e senza polvere. Per pulire l‟unità ed il supporto utilizzare un panno soffice e leggermente inumidito con una piccola quantità di detergente.

  • Página 169: Installazione

    3. Rimuovere NOAHlink dal supporto caricabatteria (se qui lo si è collocato per caricare la batteria). 4. Collocare l‟unità NOAHlink non più di cinque metri dal PC al fine di assicurare una comunicazione senza fili adeguata. 5. Accendere il NOAHlink. Accendere il PC.
  • Página 170 NOAHlink è stato accoppiato con successo. Fare clic su OK. 16. Fare riferimento al capitolo 8 per configurare l‟unità NOAHlink. 17. NOTA: Se si dispone di più di una unità NOAHlink, si consiglia di apporre una delle etichette incluse nel pacchetto NOAHlink sul retro del NOAHlink e di scrivervi un nome idoneo.

  • Página 171: Utilizzo Della Pila

    NOTA: Durante l‟uso di NOAHlink, si raccomanda di avere come scorta delle pile alcaline, in caso la pila ricaricabile si scarichi durante una sessione con un paziente. NOAHlink viene alimentato a pila, ricaricabile o alcalina. La pila è collocata nel vano della parte inferiore dell‟unità, come da illustrazione: Figura 3: NOAHlink e Coperchio della pila 6.1 Pila alcalina...

  • Página 172: Pila Ricaricabile

    Figura 4: NOAHlink, Supporto di carica e Adattatore Di seguito si descrive la procedura per ricaricare la pila ricaricabile:  Aprire il vano portabatteria del NOAHlink. Inserire la pila ricaricabile nella posizione corretta, facendo combaciare i simboli della pila a quelli del NOAHlink.

  • Página 173: Scaricamento E Caricamento

    NOAHlink. Non sono coperti dalla garanzia i danni causati da un uso scorretto. Di seguito vengono descritte le fasi di scarica e ricarica:  Posizionare il NOAHlink nel suo supporto di carica, facendo combaciare la parte frontale del supporto con quella dell‟unità.

  • Página 174: Uso E Caricamento Di Noahlink

    Manuale per l‟utente NOAHlink 7 Uso e caricamento di NOAHlink 7.1 Uso di NOAHlink La procedura qui di seguito descrive come utilizzare il NOAHlink per programmare un apparecchio acustico: ATTENZIONE: Rimuovere sempre il NOAHlink dal suo supporto di carica, prima di procedere alla programmazione di un apparecchio acustico, in quanto l‟unità...
  • Página 175 Manual per l‟utente NOAHlink  Accendi il NOAHlink premendo il pulsante sul pannello frontale, tenerlo premuto fino a che non si accende la spia centrale. Ogni volta che si preme il pulsante, si avvia un'auto-verfica. La tabella qui di seguito illustra i diversi...
  • Página 176 NOAHlink.  Collegare la parte finale del cordoncino per collo ai punti di collegamento del NOAHlink, secondo il colore dei loro connettori di plastica (rosso e blu). Indossare il NOAHlink al collo del paziente. Oppure: Collegare il bottone in plastica del cordoncino per collo al NOAHlink.

  • Página 177: Configurazione Di Noahlink

    Manual per l‟utente NOAHlink 8 Configurazione di NOAHlink Questo capitolo descrive come configurare il NOAHlink utilizzando la finestra delle proprietà di NOAHlink. Per visualizzare questa finestra scegliere una delle seguenti possibilità:  Cliccare su , puntare su Programmi, poi su NOAHlink, e cliccare su Proprietà...
  • Página 178 Manuale per l‟utente NOAHlink La seguente tabella elenca le schede presenti nella finestra delle proprietà di NOAHlink e le azioni che ne seguono: LIVELLO SCHEDA AZIONE SCHEDA  Collega a un altro NOAHlink Collegamento  Interrompe il collegamento al NOAHlink ...

  • Página 179: Applicazioni Generali

    8.1 Applicazioni generali 8.1.1 Collegamento a NOAHlink La scheda Collegamento consente il collegamento e l‟interruzione tra il PC ed il NOAHlink e la localizzazione e la rinomina di un NOAHlink. Figura 7: La scheda Collegamento Ogni NOAHlink viene indicato con il nome dell‟utente, il numero di serie e lo stato di collegamento.
  • Página 180 Manuale per l‟utente NOAHlink NOTA: Quando ci si collega ad un altro NOAHlink, il collegamento corrente viene automaticamente interrotto. Se occorre avere una maggiore potenza per eseguire altre operazioni sul vostro PC o un collegamento Bluetooth, è possibile interrompere il collegamento al NOAHlink.

  • Página 181: Regolazione Dell'aLimentazione, Pila E Opzioni Di Lingua

    Manual per l‟utente NOAHlink 8.1.2 Regolazione dell’alimentazione, pila e opzioni di lingua La scheda Impostazioni consente di scegliere il tipo di pila e di creare un livello di allarme per la “pila scarica”. Da questa finestra si può selezionare anche la lingua preferita, da un elenco di lingue disponibili NOAH 3.
  • Página 182 Manuale per l‟utente NOAHlink La seguente tabella descrive come usare la scheda Impostazioni: IMPOSTAZIONE OPZIONE PROCEDURA Nota: Devi essere connesso al NOAHlink per cambiare le impostazioni della batteria.  Cliccare sulla freccia di Imposta il scorrimento del campo Tipo tipo di...

  • Página 183: Applicazioni Avanzate

    8.2.1 Visualizzazione errori in NOAHlink e Bluetooth La scheda Diagnostica visualizza errori nei test su Bluetooth e su NOAHlink e consente di controllare il responso e le altre capacità. Figura 9: La scheda Diagnosi Questa scheda visualizza il nome definito dall‟utente del NOAHlink, il numero di serie del NOAHlink (stampato sul retro dell‟unità) e il settaggio del programma Bluetooth (o porta COM).

  • Página 184: Impostazioni Di Stato E Preferenze Utente

    Bluetooth qualora dovesse uscire una versione più recente, e modificare le impostazioni della porta COM se il sistema non dovesse localizzare NOAHlink. Figura 10: La scheda Impostazioni avanzate Lo Stato batteria NOAHlink viene indicato come „OK‟ o „Basso.
  • Página 185 Manual per l‟utente NOAHlink La tabella seguente descrive le modalità d‟uso della scheda Impostazioni avanzate: IMPOSTAZIONE OPZIONE PROCEDURA  Seleziona il tempo di inattività da lasciare trascorrere prima che Imposta il tempo NOAHlink si spenga Tempo da lasciare OPPURE: spegnimento trascorrere prima ...

  • Página 186: Controllo Velocità Trasferimento Dati

    8.2.3 Controllo velocità trasferimento dati La scheda Prestazioni consente di controllare la velocità di trasferimento dei dati dal PC al NOAHlink. Si utilizza questa scheda per sveltire il sistema oppure se questo non è in grado di mantenere un collegamento con NOAHlink.

  • Página 187: Numeri Di Versione E Upgrade Del Kernel

    Manual per l‟utente NOAHlink 8.2.4 Numeri di versione e upgrade del kernel La scheda Versioni elenca i numeri delle versioni software e consente di aggiornare il kernel nel caso in cui esca una nuova versione. Figura 12: La scheda Versioni La tabella seguente descrive le modalità...

  • Página 188: Visualizzazione E Regolazione Della Registrazione

    Manuale per l‟utente NOAHlink 8.2.5 Visualizzazione e regolazione della Registrazione La scheda Registrazione consente di visualizzare e regolare l‟archivio di NOAHlink. Figura 13: La scheda Registrazione Ogni registrazione viene inserita automaticamente nell‟archivio dal NOAHlink con la data e l‟orario di inserimento.
  • Página 189 Manual per l‟utente NOAHlink La seguente tabella descrive come usare la scheda Registrazione: COMANDO PROCEDURA Modifica la Sfoglia  Cliccare su Sfoglia per localizzazione localizzare il file corrente Oppure: dell‟archivio Digitare una nuova localizzazione del file nella finestra Locazione corrente ...
  • Página 190 L’indicatore di carica non si accende quando si inserisce NOAHlink nel supporto di carica: Il caricabatteria non è collegato all‟adattatore o l‟adattatore non è collegato all‟alimentazione principale. Non è stata inserita una pila in NOAHlink o la pila è inserita erroneamente. La batteria è già carica. ...

  • Página 191: Dimensioni E Peso

    Manual per l‟utente NOAHlink B Caratteristiche tecniche Questo capitolo descrive le caratteristiche tecniche del NOAHlink. B.1 Unità NOAHlink B.1.1 Pila Tipo di pila: Ricaricabile (tipo Ni-MH) AA (R6) NOTA: Utilizzare solo pile ricaricabili fornite da HIMSA. Alcalina AA (R6) da 1.5V...

  • Página 192: Caricabatteria

    Manuale per l‟utente NOAHlink B.2 Caricabatteria B.2.1 Alimentazione elettrica 9V DC  10% / 220 mA Tensione d‟ingresso: B.2.2 Dimensioni e peso Dimensione: 125mm x 40mm x 45mm (Lunghezza x Larghezza x Altezza) Peso netto: 150 g (adattatore escluso) B.3 Adattatore B.3.1...
  • Página 193 Copyright 2002 HIMSA A/S. "NOAHlink" is a trademark or registered trademark of HIMSA A/S.

Tabla de contenido
