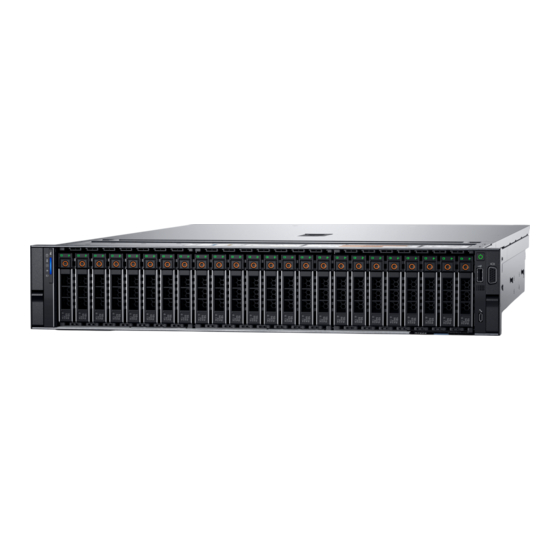

Dell EMC PowerEdge R7525
Manual de instalación y servicio
Modelo reglamentario: E68S
Tipo reglamentario: E68S001
Junio de 2021
Rev. A12

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell PowerEdge R7525

Resumen de contenidos para Dell PowerEdge R7525

  • Página 1 Dell EMC PowerEdge R7525 Manual de instalación y servicio Modelo reglamentario: E68S Tipo reglamentario: E68S001 Junio de 2021 Rev. A12...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2020 2021 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus...

  • Página 3: Tabla De Contenido

    Tabla de contenido Capítulo 1: Acerca de este documento....................7 Capítulo 2: Descripción general del Sistema..................8 Vista frontal del sistema................................8 Vista del panel de control izquierdo..........................11 Vista del panel de control derecho..........................12 Vista posterior del sistema..............................13 Interior del sistema................................16 Localización del código de servicio rápido y la etiqueta de servicio................17 Etiqueta de información del sistema..........................
  • Página 4 Instalación del panel de control izquierdo........................44 Cubierta para flujo de aire..............................46 Extracción de la cubierta para flujo de aire.........................46 Instalación de la cubierta para flujo de aire.........................46 Extracción de la cubierta para flujo de aire GPU....................... 47 Instalación de la cubierta para flujo de aire GPU....................... 48 Extracción de la cubierta superior en la cubierta para flujo de aire de la GPU............
  • Página 5 Directrices para la instalación de tarjetas de expansión.................... 91 Extracción de los soportes verticales para tarjetas de expansión................. 159 Instalación de los soportes verticales para tarjetas de expansión................162 Extracción de una tarjeta de expansión del soporte vertical para tarjetas de expansión........165 Instalación de una tarjeta de expansión en el soporte vertical para tarjetas de expansión........
  • Página 6 Información de servicio de reciclaje o final del ciclo de vida..................235 Cómo ponerse en contacto con Dell..........................235 Acceso a la información del sistema mediante QRL..................... 235 Localizador de recursos rápido para el sistema PowerEdge R7525..............236 Obtención de asistencia automatizada con SupportAssist..................236 Capítulo 9: Recursos de documentación..................237...

  • Página 7: Capítulo 1: Acerca De Este Documento

    Acerca de este documento En este documento, se proporciona una descripción general del sistema, información sobre la instalación y el reemplazo de componentes, especificaciones técnicas, herramientas de diagnóstico y reglas que se deben seguir durante la instalación de ciertos componentes. Acerca de este documento...

  • Página 8: Capítulo 2: Descripción General Del Sistema

    No se debe instalar ni usar en los productos de Enterprise Server una GPU clasificada para consumidores. Para obtener información sobre unidades soportadas, consulte la sección www.dell.com/poweredgemanuals. Para obtener más información, consulte las Especificaciones técnicas del Dell EMC PowerEdge R7525 en la página de documentación del producto.
  • Página 9 Ilustración 2. Vista frontal del sistema de unidad de 16 x 2,5 pulgadas Ilustración 3. Vista frontal del sistema de unidad de 8 x 2,5 pulgadas Ilustración 4. Vista frontal del sistema de unidades de 12 x 3,5 pulgadas Tabla 1. Funciones disponibles en la parte frontal del sistema Element Puertos, paneles y Icono...

  • Página 10: Descripción

    Para obtener más información, consulte la Guía del usuario de iDRAC disponible en https://www.dell.com/idracmanuals Unidad Permite instalar unidades compatibles en el sistema. Para obtener información sobre unidades, consulte la sección www.dell.com/...

  • Página 11: Vista Del Panel De Control Izquierdo

    Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Para obtener más información, consulte las Especificaciones técnicas del Dell EMC PowerEdge R7525 en la página de documentación del producto. Vista del panel de control izquierdo Ilustración 6.

  • Página 12: Vista Del Panel De Control Derecho

    Puede acceder al inventario del sistema, a los registros del sistema o de Dell Lifecycle Controller y al estado del sistema, y también configurar iDRAC, el BIOS y los parámetros de redes.

  • Página 13: Vista Posterior Del Sistema

    Presione el botón de encendido apagar correctamente el sistema operativo que cumple con los requisitos de ACPI. NOTA: Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Vista posterior del sistema Ilustración 9. Vista posterior del sistema Tabla 5. Vista posterior del sistema...
  • Página 14 Para obtener información sobre las configuraciones de la PSU, consulte (PSU 1) la sección www.dell.com/poweredgemanuals. Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Ilustración 10. Vista posterior del sistema con módulo de unidades posterior de 2 x 2,5 pulgadas Descripción general del Sistema...
  • Página 15 Los puertos de NIC están integrados en la tarjeta LOM conectada a la tarjeta madre del sistema. Fuente de alimentación Para obtener información sobre las configuraciones de la PSU, consulte (PSU 1) la sección www.dell.com/poweredgemanuals. Para obtener información sobre los puertos, consulte la sección www.dell.com/poweredgemanuals. Descripción general del Sistema...

  • Página 16: Interior Del Sistema

    Para obtener más información, consulte las Especificaciones técnicas del Dell EMC PowerEdge R7525 en la página de documentación del producto. Interior del sistema Ilustración 11. Interior del sistema 1. asa 2. Soporte vertical de relleno 1 3. Fuente de alimentación (PSU 1) 4.

  • Página 17: Localización Del Código De Servicio Rápido Y La Etiqueta De Servicio

    Ilustración 12. Interior del sistema con soportes verticales de longitud completa 1. Ensamblaje de la canastilla para el ventilador de enfriamiento 2. Ventilador de enfriamiento 3. Cubierta para flujo de aire GPU 4. Cubierta superior de la cubierta para flujo de aire de la GPU 5.

  • Página 18: Etiqueta De Información Del Sistema

    La minietiqueta de servicio empresarial (MEST) se encuentra en la parte posterior del sistema e incluye la etiqueta de servicio (ST), el código de servicio rápido (Exp Svc Code) y la fecha de fabricación (Mfg. Date). Dell EMC utiliza el Exp Svc Code para dirigir las llamadas de soporte al personal adecuado.
  • Página 19 Ilustración 14. Información de servicio Descripción general del Sistema...
  • Página 20 Ilustración 15. Información de memoria y conectores de la tarjeta madre del sistema Ilustración 16. Comportamiento de LED, configuración y diseño, y etiqueta de servicio exprés para el sistema de HDD de 2,5 pulgadas Descripción general del Sistema...

  • Página 21: Matriz De Compatibilidad Del Rack Y Dimensionamiento De Rieles

    Matriz de compatibilidad del rack y dimensionamiento de rieles Para obtener información específica sobre las soluciones de rieles compatibles con el sistema, consulte la Matriz de compatibilidad del rack y dimensionamiento de rieles de sistemas Dell EMC Enterprise, disponible en https://i.dell.com/sites/csdocuments/ Business_solutions_engineering-Docs_Documents/en/rail-rack-matrix.pdf.

  • Página 22: Capítulo 3: Instalación Y Configuración Inicial Del Sistema

    Instalación y configuración inicial del sistema En esta sección, se describen las tareas para la configuración inicial del sistema de Dell EMC. En las secciones, se proporcionan pasos generales que debe completar para configurar el sistema y guías de referencia para obtener información detallada.

  • Página 23: Opciones Para Iniciar Sesión En Idrac

    Asegúrese de cambiar el nombre de usuario y la contraseña predeterminados después de configurar la dirección IP de iDRAC. Para obtener más información sobre el inicio de sesión en iDRAC y las licencias de iDRAC, consulte la Guía del usuario de Integrated Dell Remote Access Controller en at www.dell.com/idracmanuals.

  • Página 24: Recursos Para Instalar El Sistema Operativo

    Guía del usuario de Integrated Dell Remote Access Controller en https://www.dell.com/idracmanuals o, para la Guía del usuario de Integrated Dell Remote Access Controller específica del sistema, vaya a la página sistemahttps://www.dell.com/poweredgemanuals > Compatibilidad con productos > Manuales y documentos.

  • Página 25: Opciones Para Descargar E Instalar Los Controladores Del Sistema Operativo

    Asegúrese de borrar la caché del navegador web antes de descargar los controladores y el firmware. Pasos 1. Vaya a www.dell.com/support/drivers. 2. Introduzca la etiqueta de servicio del sistema en el campo Ingrese una etiqueta de servicio de Dell, una ID de producto de Dell EMC o un modelo y presione Entrar. NOTA: Si no tiene la etiqueta de servicio, seleccione Detectar PC para detectar automáticamente la etiqueta de servicio o haga...

  • Página 26: Capítulo 4: Instalación Y Extracción De Componentes Del Sistema

    Instalación y extracción de componentes del sistema Temas: • Instrucciones de seguridad • Antes de trabajar en el interior de su equipo • Después de trabajar en el interior del sistema • Herramientas recomendadas • Enrutamiento de cables • Tarjeta RIO •...

  • Página 27: Antes De Trabajar En El Interior De Su Equipo

    Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto. PRECAUCIÓN: Para garantizar un funcionamiento y un enfriamiento adecuados, todos los compartimentos y ventiladores del sistema deben estar ocupados en todo momento con un componente o módulo de relleno.

  • Página 28: Enrutamiento De Cables

    ● Destornillador Torx n.º T20 ● Destornillador de tuercas hexagonales de 5 mm ● Punta trazadora de plástico ● Destornillador de punta plana de 1/4 de pulgada ● Muñequera de conexión a tierra conectada a tierra ● Estera protegida contra descargas electrostáticas Enrutamiento de cables Ilustración 18.
  • Página 29 Ilustración 20. 12 x 3,5 pulgadas con unidades de disco duro posteriores Ilustración 21. 24 unidades de disco duro SAS/SATA de 2,5 pulgadas Instalación y extracción de componentes del sistema...
  • Página 30 Ilustración 22. 12 x 3,5 pulgadas con NVMe Ilustración 23. 24 x 2,5 pulgadas con NVMe Instalación y extracción de componentes del sistema...
  • Página 31 Ilustración 24. 16 x 2,5 pulgadas Ilustración 25. 8 x 2,5 pulgadas con NVMe Instalación y extracción de componentes del sistema...
  • Página 32 Ilustración 26. 8 x 2,5 pulgadas con NVMe Ilustración 27. 8 x 2,5 pulgadas con NVMe Instalación y extracción de componentes del sistema...

  • Página 33: Tarjeta Rio

    Ilustración 28. 16 x 2,5 pulgadas con NVMe y GPU Ilustración 29. 8 x 2,5 pulgadas con NVMe y GPU Tarjeta RIO Extracción de la tarjeta posterior de entrada y salida (RIO) Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 34: Instalación De La Tarjeta Rio

    Pasos 1. Con un destornillador Phillips n.° 2, quite los tornillos que aseguran la tarjeta RIO a la tarjeta madre. 2. Sujete los bordes y tire de la tarjeta RIO para desconectarla del conector en la tarjeta madre. Ilustración 30. Extracción de la tarjeta RIO Siguientes pasos Reemplace la tarjeta RIO.

  • Página 35: Bisel Frontal Opcional

    Ilustración 31. Instalación de la tarjeta RIO Siguientes pasos Instale la tarjeta madre. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Bisel frontal opcional Extracción del bisel frontal Los procedimientos para quitar el bisel frontal con y sin panel LCD son los mismos. Requisitos previos 1.

  • Página 36: Instalación Del Bisel Frontal

    Ilustración 32. Extracción del bisel frontal Siguientes pasos Reemplace el bisel frontal. Instalación del bisel frontal Los procedimientos para instalar el bisel frontal con y sin panel LCD son los mismos. Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 37: Cubierta Del Sistema

    Ilustración 33. Instalación del bisel frontal Cubierta del sistema Extracción de la cubierta del sistema Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Apague el sistema y todos los periféricos conectados. 3. Desconecte el sistema de la toma de corriente y los periféricos. Pasos 1.

  • Página 38: Instalación De La Cubierta Del Sistema

    Ilustración 34. Extracción de la cubierta del sistema Siguientes pasos Reemplace la cubierta del sistema. Instalación de la cubierta del sistema Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 39: Cubierta Del Backplane De Unidad

    Ilustración 35. Instalación de la cubierta del sistema Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Cubierta del backplane de unidad Extracción de la cubierta del backplane de unidad Requisitos previos 1.

  • Página 40: Instalación De La Cubierta Del Backplane De Unidad

    Ilustración 36. Extracción de la cubierta del backplane de unidad Siguientes pasos Reemplace la cubierta del backplane de la unidad. Instalación de la cubierta del backplane de unidad Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 41: Panel De Control

    Ilustración 37. Instalación de la cubierta del backplane de unidad Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Panel de control Extracción del panel de control derecho Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 42: Instalación Del Panel De Control Derecho

    Ilustración 38. Extracción del panel de control derecho Siguientes pasos Reemplace el panel de control derecho. Instalación del panel de control derecho Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 43: Siguientes Pasos

    NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia. Ilustración 39. Instalación del panel de control derecho Siguientes pasos Instale el soporte de pared lateral. Instale el ensamblaje de ventiladores de enfriamiento. Instale la cubierta del backplane de unidad.

  • Página 44: Instalación Del Panel De Control Izquierdo

    Pasos 1. Desconecte el cable del panel de control del conector en la tarjeta madre del sistema. 2. Mediante un destornillador Phillips n.° 1, quite los tornillos que fijan el panel de control izquierdo y la cubierta de cables del panel de control izquierdo al sistema.
  • Página 45 4. Mediante un destornillador Phillips n.° 1, ajuste los tornillos para fijar el panel de control izquierdo y la cubierta de cables del panel de control izquierdo al sistema. NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia. Ilustración 41.

  • Página 46: Cubierta Para Flujo De Aire

    Cubierta para flujo de aire Extracción de la cubierta para flujo de aire Requisitos previos PRECAUCIÓN: Nunca utilice el sistema cuando no esté presente la funda de enfriamiento. El sistema puede sobrecalentarse rápidamente, lo que da como resultado el apagado del sistema y la pérdida de datos. 1.

  • Página 47: Extracción De La Cubierta Para Flujo De Aire Gpu

    2. Baje la cubierta para flujo de aire hacia el sistema hasta que quede asentada firmemente. Ilustración 43. Instalación de la cubierta para flujo de aire Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 48: Instalación De La Cubierta Para Flujo De Aire Gpu

    Ilustración 44. Extracción de la cubierta para flujo de aire GPU Siguientes pasos Reemplace la cubierta para flujo de aire. Instalación de la cubierta para flujo de aire GPU Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 49: Extracción De La Cubierta Superior En La Cubierta Para Flujo De Aire De La Gpu

    Ilustración 45. Instalación de la cubierta para flujo de aire GPU Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Extracción de la cubierta superior en la cubierta para flujo de aire de la Requisitos previos PRECAUCIÓN: Nunca utilice el sistema cuando no esté...

  • Página 50: Instalación De La Cubierta Superior En La Cubierta Para Flujo De Aire De La Gpu

    Ilustración 46. Extracción de la cubierta superior en la cubierta para flujo de aire de la GPU Siguientes pasos Reemplace la cubierta superior en la cubierta para flujo de aire de la GPU. Instalación de la cubierta superior en la cubierta para flujo de aire de la GPU Requisitos previos 1.

  • Página 51: Ventilador De Enfriamiento

    Ilustración 47. Instalación de la cubierta superior en la cubierta para flujo de aire de la GPU Siguientes pasos 1. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Ventilador de enfriamiento Extracción del ensamblaje de la canastilla para el ventilador de enfriamiento Requisitos previos 1.

  • Página 52: Instalación Del Ensamblaje De La Canastilla Para El Ventilador De Enfriamiento

    Ilustración 48. Extracción del ensamblaje de la canastilla para el ventilador de enfriamiento Siguientes pasos Instale el ensamblaje de la canastilla para el ventilador de enfriamiento. Instalación del ensamblaje de la canastilla para el ventilador de enfriamiento Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 53: Extracción De Un Ventilador De Enfriamiento

    Ilustración 49. Instalación del ensamblaje de la canastilla para el ventilador de enfriamiento Siguientes pasos Instale la cubierta para flujo de aire, si se quitó. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 54: Instalación De Un Ventilador De Enfriamiento

    Ilustración 50. Extracción de un ventilador de enfriamiento Siguientes pasos Reemplace un ventilador de enfriamiento. Instalación de un ventilador de enfriamiento Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 55: Soportes De Pared Laterales

    Ilustración 51. Instalación de un ventilador de enfriamiento Siguientes pasos Instale la cubierta para flujo de aire, si se quitó. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Soportes de pared laterales Extracción del soporte de pared lateral Requisitos previos 1.

  • Página 56: Instalación Del Soporte De Pared Lateral

    Ilustración 52. Extracción del soporte de pared lateral Siguientes pasos Reemplace el soporte de pared lateral. Instalación del soporte de pared lateral Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 57: Unidades

    Ilustración 53. Instalación del soporte de pared lateral Siguientes pasos Reemplace el ensamblaje de ventilador de enfriamiento. Instale la cubierta para flujo de aire, si se quitó. Instale la cubierta del backplane. Instale el bisel frontal, si es necesario. 5. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 58: Instalación De Una Unidad De Relleno

    Ilustración 54. Extracción de una unidad de relleno Siguientes pasos Reemplace la unidad de relleno. Instalación de una unidad de relleno Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Quite el bisel frontal, si está instalado. Pasos Introduzca la unidad de relleno en la ranura de unidad hasta que el botón de liberación encaje en su lugar.

  • Página 59: Instalación Del Portaunidades

    PRECAUCIÓN: Antes de intentar quitar o instalar una unidad cuando el sistema está en funcionamiento, consulte la documentación de la tarjeta controladora de almacenamiento para asegurarse de que el adaptador de host esté configurado correctamente y sea compatible con la extracción e inserción de unidades. PRECAUCIÓN: Para prevenir la pérdida de datos, asegúrese de que el sistema operativo sea compatible con la instalación de unidades.

  • Página 60: Extracción De Una Unidad Del Portaunidades

    NOTA: Asegúrese de que el asa de liberación del portaunidades se encuentre en posición abierta antes de insertar el portaunidades en la ranura. 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. Quite el bisel frontal, si está instalado. 3.

  • Página 61: Instalación De La Unidad En El Portaunidades

    2. Levante la unidad para quitarla del portaunidades. Ilustración 58. Extracción de una unidad del portaunidades Siguientes pasos Instale la unidad en el portaunidades. Instalación de la unidad en el portaunidades Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 62: Backplane De Unidad

    Opciones de unidades de disco duro compatibles Backplane SATA, SAS de 3,5 pulgadas (x8) Backplane SATA o SAS de 3,5 pulgadas (x12) PowerEdge R7525 Backplane NVMe, SATA o SAS de 2,5 pulgadas (x8) Backplane SATA o SAS de 2,5 pulgadas (x16) Backplane NVMe de 2,5 pulgadas (x24) Instalación y extracción de componentes del sistema...
  • Página 63 Ilustración 60. Backplane de 8 unidades de 2,5 pulgadas 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC a backplane) 3. DST_PA1 (conector de PCIe/NVMe) 4. DST_PB1 (conector de PCIe/NVMe) 5. DST_PA2 (conector de PCIe/NVMe) 6. BP_PWR_1 (cable de señales y alimentación del backplane a la tarjeta madre del sistema) 7.
  • Página 64 Ilustración 63. Backplane de 16 unidades de 2,5 pulgadas 1. BP_DST_SB1 (de backplane a PERC frontal) 2. BP_PWR_1 (cable de señales y alimentación del backplane a la tarjeta madre del sistema) 3. BP_PWR_CTRL (señal de control y alimentación de PERC 4.

  • Página 65: Extracción Del Backplane De La Unidad

    Extracción del backplane de la unidad Requisitos previos PRECAUCIÓN: Para evitar daños en las unidades y el backplane, quite las unidades del sistema antes de quitar el backplane. PRECAUCIÓN: Anote el número de cada unidad y etiquételas temporalmente antes de quitarlas para poder reinstalarlas en las mismas ubicaciones.

  • Página 66: Instalación Del Backplane De La Unidad

    Siguientes pasos Reemplace el backplane de unidad. Instalación del backplane de la unidad Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 67: Compartimiento De Unidad Posterior

    5. Conecte los cables del backplane de la unidad al conector en la tarjeta madre del sistema. 6. Conecte los cables del backplane de la unidad al conector del backplane. 7. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 68: Instalación Del Módulo De Unidades Posterior De 4 X 2,5 Pulgadas

    Instalación del módulo de unidades posterior de 4 x 2,5 pulgadas Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se describe en Antes de trabajar en el interior del sistema.

  • Página 69: Instalación De La Canastilla Para Unidades Posterior

    Pasos 1. Afloje los tornillos cautivos que fijan la canastilla para unidades posterior al sistema. 2. Empuje la lengüeta del orificio guía para soltar la canastilla para unidades posterior del sistema y levante la canastilla para quitarla del sistema. Ilustración 70. Extracción de la canastilla para unidades posterior Siguientes pasos Reemplace la canastilla para unidades posterior.

  • Página 70: Módulo De Perc Frontal

    Ilustración 71. Instalación de la canastilla para unidades posterior Siguientes pasos 1. Reemplace el soporte vertical para tarjetas de expansión, si es necesario. 2. Conecte todos los cables a la canastilla para unidades posterior. Instale todas las unidades. 4. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 71: Instalación Del Módulo De Perc Frontal De Montaje Frontal

    Ilustración 72. Extracción del módulo de PERC frontal de montaje frontal Siguientes pasos Reemplace el módulo de PERC frontal de montaje frontal. Instalación del módulo de PERC frontal de montaje frontal Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 72: Extracción Del Módulo De Perc Frontal De Montaje Posterior

    Ilustración 73. Instalación del módulo de PERC frontal de montaje frontal Siguientes pasos 1. Vuelva a conectar todos los cables necesarios. Instale la cubierta para flujo de aire, si se quitó. Instale la cubierta del backplane de unidad. 4. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 73: Instalación Del Módulo De Perc Frontal De Montaje Posterior

    Ilustración 74. Extracción del módulo de PERC frontal de montaje posterior Siguientes pasos Reemplace el módulo de PERC frontal de montaje posterior. Instalación del módulo de PERC frontal de montaje posterior Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.

  • Página 74: Memoria Del Sistema

    Memoria del sistema Reglas de la memoria del sistema El sistema PowerEdge R7525 es compatible con módulos DIMM de carga reducida (LRDIMM) y módulos DIMM registrados (RDIMM) DDR4. La memoria del sistema contiene las instrucciones que inicia el procesador. La memoria del sistema se organiza en ocho canales por procesador (dos zócalos de memoria por canal), 16 zócalos de memoria por procesador y 32 zócalos de memoria por sistema.
  • Página 75 Ilustración 76. Canales de la memoria Los canales de memoria se organizan de la manera siguiente: Tabla 12. Canales de la memoria Procesador Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Procesador Ranuras Ranuras A5 Ranuras A2...

  • Página 76: Pautas Generales Para La Instalación De Módulos De Memoria

    Pautas generales para la instalación de módulos de memoria Para garantizar un rendimiento óptimo del sistema, siga las reglas generales a continuación cuando configure la memoria del sistema. Si las configuraciones de la memoria del sistema no siguen estas reglas, su sistema podría no iniciar, podría dejar de responder durante la configuración de memoria o podría funcionar con memoria reducida.
  • Página 77 Implementación del BIOS para NPSx ● El menú de configuración del BIOS presenta las opciones de NPSx correspondientes según el número de modelo subyacente. Un cambio en el NPSx actual se comunica con el firmware previo al BIOS para que surta efecto en el próximo arranque. La configuración predeterminada de NPS es 1.
  • Página 78 Tabla 16. Configuración óptima de NPS Número de DIMM por procesador ● La configuración recomendada de NPS se marca con X que indican un rendimiento óptimo. ● NPS0 solo está disponible para sistemas de doble procesador y es la configuración recomendada. ●...

  • Página 79: Extracción De Un Módulo De Memoria

    ○ Todos los canales en un sistema requieren los mismos módulos de memoria ocupados. ○ Los sistemas de doble procesador crean un solo nodo de NUMA para el sistema. Extracción de un módulo de memoria Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 80 Pasos 1. Localice el conector del módulo de memoria apropiado. PRECAUCIÓN: Manipule cada módulo de memoria solamente por los bordes de la tarjeta, asegurándose de no tocar el centro del módulo de memoria o los contactos metálicos. 2. Si hay un módulo de memoria instalado en el conector, quítelo. 3.

  • Página 81: Procesador Y Disipador De Calor

    5. Ejecute la prueba de memoria del sistema incluida en los diagnósticos del sistema. Procesador y disipador de calor Extracción de un disipador de calor Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2.

  • Página 82: Extracción Del Disipador De Calor Del Enfriamiento Con Líquido

    Extracción del disipador de calor del enfriamiento con líquido Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 83: Extracción Del Procesador

    Ilustración 80. Extracción del disipador de calor del enfriamiento con líquido Siguientes pasos 1. Si va a desinstalar un disipador de calor fallido, reemplace los módulos del disipador de calor de enfriamiento con líquido. De lo contrario, quite el procesador. Extracción del procesador Requisitos previos AVISO:...
  • Página 84 Ilustración 81. Extracción de los tornillos de la placa de fuerza 2. Levante los pestillos azules para soltar la trama del riel del conector del procesador. Ilustración 82. Cómo levantar el cuadro del riel 3. Sosteniendo la lengüeta azul de la bandeja del procesador, deslice la bandeja para sacarla del cuadro del riel. Instalación y extracción de componentes del sistema...

  • Página 85: Instalación Del Procesador

    Ilustración 83. Extracción de la bandeja del procesador Siguientes pasos Reemplace el procesador. Instalación del procesador Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.
  • Página 86 Ilustración 84. Colocación de la bandeja del procesador en el cuadro del riel 2. Empuje el cuadro del riel hasta que los pestillos calcen en su lugar. Ilustración 85. Cierre del cuadro del riel 3. Fije la placa de fuerza a la base del conector del procesador ajustando los tornillos en la secuencia 1, 2 y 3. Cuando los tres tornillos estén completamente ajustados, el conector se activa.

  • Página 87: Instalación Del Disipador De Calor

    Ilustración 86. Fijación de la placa de fuerza Siguientes pasos Instale el disipador de calor. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación del disipador de calor Requisitos previos Nunca desinstale el disipador de calor de un procesador a menos que desee reemplazar el procesador o la tarjeta madre del sistema. El disipador de calor es necesario para mantener las condiciones térmicas adecuadas.
  • Página 88 Ilustración 87. Aplicación de la grasa térmica PRECAUCIÓN: Si se aplica demasiada pasta térmica, puede que la pasta que sobra entre en contacto con el conector del procesador y lo contamine. NOTA: La jeringa de pasta térmica está diseñada para un solo uso. Deseche la jeringa después de utilizarla. 3.

  • Página 89: Instalación Del Disipador De Calor De Enfriamiento Con Líquido

    Ilustración 88. Instalación del disipador de calor Siguientes pasos Instale la cubierta para flujo de aire, si se quitó. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación del disipador de calor de enfriamiento con líquido Requisitos previos Nunca desinstale el disipador de calor de un procesador a menos que desee reemplazar el procesador o la tarjeta madre del sistema.

  • Página 90: Tarjetas De Expansión Y Soportes Verticales Para Tarjetas De Expansión

    Esto no impide que el sistema se encienda. Sin embargo, si ocurre una pausa F1/F2 con un mensaje de error, consulte la sección Solución de problemas de tarjetas de expansión en la Guía de solución de problemas de servidores Dell EMC PowerEdge, disponible en www.dell.com/poweredgemanuals. Instalación y extracción de componentes del sistema...

  • Página 91: Directrices Para La Instalación De Tarjetas De Expansión

    Directrices para la instalación de tarjetas de expansión La siguiente tabla describe las tarjetas de expansión compatibles: Tabla 17. Configuraciones del soporte vertical para tarjetas de expansión Soporte vertical para Ranuras PCIe Conexión del Altura Longitud Anchura tarjetas de expansión procesador de la ranura...
  • Página 92 1, 2 Broadcom (NIC: 1 Gb) 1, 2 Samsung (SSD PCIE) 1, 2 Intel (SSD PCIE) 1, 2 Adaptador PERC de Dell 1, 2 Adaptador de Boot Optimized Storage 1, 2 Subsystem de Dell PERC frontal de Dell Ranura interna...
  • Página 93 Número máximo de tarjetas Serie de Dell Adaptador de Boot Optimized Storage 1, 2, 7, 8 Subsystem de Dell Adaptador PERC de Dell Intel (NIC: 25 Gb) 1, 2, 7 Mellanox (NIC: 25 Gb) 1, 2, 3 SolarFlare (NIC: 25 Gb)
  • Página 94 Tabla 21. Configuración 3-1: R1A + R2A + R3A + R4A (longitud completa) Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas Serie de Dell NVIDIA (GPU: perfil bajo) 3, 6 NVIDIA (GPU: altura completa) 2, 7 NVIDIA (GPU: altura completa) 2, 5, 7 Xilinx (aceleradores: FPGA;...
  • Página 95 Broadcom (OCP: 1 Gb) Interno Intel (OCP: 1 Gb) Interno FOXCONN (Adaptador externo: Perfil bajo) 3, 6 Adaptador Dell de Boot Optimized Storage Interno Subsystem S2 (Perfil bajo) Adaptador de Boot Optimized Storage 3, 6 Subsystem de Dell (perfil bajo)
  • Página 96 Tabla 23. Configuración 3-2: R1A + R2A + R3A + R4A (Longitud media) (continuación) Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas Emulex (HBA: FC32; perfil bajo) 3, 6 QLogic (HBA: FC32; perfil bajo) 2, 5, 7 QLogic (HBA: FC32;...
  • Página 97 Número máximo de tarjetas FOXCONN (Adaptador externo: Perfil bajo) 2, 5, 7 FOXCONN (Adaptador externo: Perfil bajo) 3, 6 Adaptador Dell de Boot Optimized Storage Interno Subsystem S2 (Perfil bajo) Adaptador de Boot Optimized Storage 2, 5, 7 Subsystem de Dell (perfil bajo)
  • Página 98 3, 6 Mellanox (NIC: VPI HDR100; perfil bajo) 3, 6 Mellanox (NIC: VPI HDR; perfil bajo) 3, 6 Dell (adaptador externo: altura completa) 4, 5, 1, 2, 7 Dell (adaptador externo: perfil bajo) 3, 6 Samsung (SSD PCIe) 3, 6, 4, 5, 1, 2, 7, 8...
  • Página 99 Tabla 26. Configuración 5-1: R1B + R3A + R4B (FL) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, DP, 25G, Broadcom NIC: 25 Gb 5200 57414, FH CRD, NTWK, PCIE, DP, 25G, Broadcom NIC: 25 Gb 5300 57414, LP CRD, NTWK, PCIE, DP, 10G, Broadcom...
  • Página 100 Tabla 26. Configuración 5-1: R1B + R3A + R4B (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas PWA, CTL, HBA345, FRONTAL FOXCONN PERC frontal 2300 PWA, CTL, HBA345, FRONTAL, FOXCONN PERC frontal 2400 ASSY, CRD, CTL, H755, ADPT FOXCONN Adaptador PERC 2500...
  • Página 101 Tabla 26. Configuración 5-1: R1B + R3A + R4B (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, 1GB, QP, Intel NIC: 1 Gb 9700 INTEL, V3 CRD, NTWK, INTL, OCP3, 10G, Intel OCP: 10 Gb 11400 2P, SF+ CRD, NTWK, INTL, OCP3, 10G,...
  • Página 102 Tabla 26. Configuración 5-1: R1B + R3A + R4B (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, MLNX, FH, 25G, Mellanox NIC: 25 Gb 4600 2P, S28 CRD, NTWK, MLNX, LP, 25G, Mellanox NIC: 25 Gb 4700 2P, S28 CRD, NTWK, PCIE, H100, CX6,...
  • Página 103 Tabla 26. Configuración 5-1: R1B + R3A + R4B (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, FH, 10G, QLogic NIC: 10 Gb 9000 2P, BT CRD, NTWK, QLGC, LP, 10G, QLogic NIC: 10 Gb 9100 2P, BT CRD, NTWK, QLGC, OCP3,...
  • Página 104 Tabla 27. Configuración 5-2: R1B + R2B + R3A + R4B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, DP, 10G, Broadcom NIC: 10 Gb 8900 57416, LP CRD, NTWK, PCIE, QP, 1G, Broadcom NIC: 1 Gb 9800 BCOM, V2 CRD, NTWK, PCIE, QP, 1G,...
  • Página 105 Tabla 27. Configuración 5-2: R1B + R2B + R3A + R4B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas PWA, CTL, HBA345, FRONTAL, FOXCONN PERC frontal 2400 ASSY, CRD, CTL, H755, ADPT FOXCONN Adaptador PERC 2500 ASSY, CRD, CTL, H345, ADPT, FOXCONN Adaptador PERC 2800...
  • Página 106 Tabla 27. Configuración 5-2: R1B + R2B + R3A + R4B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, INTL, LP, 10G, 4P, Intel NIC: 10 Gb 3600 CRD, NTWK, INTL, FH, 10G, 2P, Intel NIC: 10 Gb 3700 CRD, NTWK, INTL, LP, 10G, 2P, Intel...

  • Página 107: Descripción Ágil

    Tabla 27. Configuración 5-2: R1B + R2B + R3A + R4B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 8500 SATA, FH ASSY, CRD, CTL, BOSS.S1V5, Inventec BOSS 8600 SATA, LP ASSY, CRD, CTL, BOSS-S2, Inventec BOSS 8000...
  • Página 108 Tabla 27. Configuración 5-2: R1B + R2B + R3A + R4B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, CTL, QLGC, FH, FC32, QLogic HBA: FC32 1100 2P, S28 CRD, CTL, QLGC, LP, FC32, 2P, QLogic HBA: FC32 1200 CRD, CTL, FC16, HBA, SP, QLogic...
  • Página 109 NVIDIA (GPU: altura completa) 1, 2, 5, 7, 8 Adaptador de Boot Optimized Storage 1, 2, 5, 7, 8 Subsystem de Dell (altura completa) Adaptador de Boot Optimized Storage 3, 6 Subsystem de Dell (perfil bajo) Adaptador PERC de Dell Mellanox (NIC: 100 Gb;...
  • Página 110 3, 6 Mellanox (NIC: VPI HDR; altura completa) 1, 2, 5, 7, 8 Mellanox (NIC: VPI HDR; perfil bajo) 3, 6 Dell (adaptador externo: altura completa) 1, 2, 5, 7, 8 Dell (adaptador externo: perfil bajo) 3, 6 Samsung (SSD PCIe)
  • Página 111 Número máximo de tarjetas Serie de Dell 4, 8 Adaptador de Boot Optimized Storage 4, 5 Subsystem de Dell (altura completa) Adaptador de Boot Optimized Storage 3, 6 Subsystem de Dell (perfil bajo) Mellanox (NIC: 100 Gb; perfil bajo) 3, 6 Intel (NIC: 25 Gb;...
  • Página 112 Broadcom (NIC: 1 Gb; perfil bajo) 3, 6 Mellanox (NIC: VPI HDR100; perfil bajo) 3, 6 Mellanox (NIC: VPI HDR; perfil bajo) 3, 6 Dell (adaptador externo: altura completa) 4, 5 Dell (adaptador externo: perfil bajo) 3, 6 Samsung (SSD PCIe) 3, 6, 4, 5...
  • Página 113 Tabla 31. Configuración 8-1: R1A + R2A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, BCME, OCP3, Broadcom OCP: 25 Gb 10800 25G, 4P, S28 CRD, NTWK, BCME, OCP3, Broadcom OCP: 10 Gb 11500 10G, 2P, BT CRD, NTWK, BCME, OCP3, Broadcom...
  • Página 114 Tabla 31. Configuración 8-1: R1A + R2A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H840, 8GAD, FOXCONN Adaptador externo 13200 LPV3, 18 PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13300 ADPT, FH PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13400...
  • Página 115 Tabla 31. Configuración 8-1: R1A + R2A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H745, 4GB, Inventec PERC frontal 1700 FPERC, V3 ASSY, CRD, CTL, H745, 4 GB, Inventec PERC frontal 1800 FPERC, V2 ASSY, CRD, CTL, H745, Inventec...
  • Página 116 Tabla 31. Configuración 8-1: R1A + R2A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, DP, 25G, SFP, QLogic NIC: 25 Gb 4300 QLG, LP, V2 CRD, NTWK, QLGC, FH, 25G, QLogic NIC: 25 Gb 5400 2P, S28 CRD, NTWK, QLGC, LP, 25G,...
  • Página 117 Tabla 31. Configuración 8-1: R1A + R2A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas KIT, CRD, NVME, 6.4, HHHL, SAMSUNG SSD PCIE 14600 PM1725B KIT, CRD, NVME, 1.6, HHHL, SAMSUNG SSD PCIE 14700 PM1735 KIT, CRD, NVME, 1.6, HHHL, SAMSUNG SSD PCIE 14800...
  • Página 118 Tabla 32. Configuración 8-2: R1A + R2A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, CTL, FC32, 2P, Emulex HBA: FC32 6200 LPE35002, EMLX CRD, CTL, FC32, 2P, Emulex HBA: FC32 6300 LPE35002, EMX, L CRD, CTL, EMLX, FH, FC32, 1P, Emulex HBA: FC32...
  • Página 119 Tabla 32. Configuración 8-2: R1A + R2A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13400 ADPT, V2, FH PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13500 ADPT, LPF PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13600...
  • Página 120 Tabla 32. Configuración 8-2: R1A + R2A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H745, Inventec PERC frontal 1900 4GBNV, FPERC ASSY, CRD, CTL, H745, 4 GB, Inventec Adaptador PERC 2600 ADPT, V2 ASSY, CRD, CTL, H745, 4 GB, Inventec Adaptador PERC...
  • Página 121 Tabla 32. Configuración 8-2: R1A + R2A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, LP, 25G, QLogic NIC: 25 Gb 5500 2P, S28 CRD, CTL, QLGC, FH, FC32, 1P, QLogic HBA: FC32 6600 CRD, CTL, QLGC, LP, FC32, 1P, QLogic...
  • Página 122 Prioridad de las ranuras Número máximo de tarjetas Serie de Dell Adaptador de Boot Optimized Storage 1, 2, 7, 8 Subsystem de Dell (altura completa) Adaptador de Boot Optimized Storage 3, 6 Subsystem de Dell (perfil bajo) Adaptador PERC de Dell Mellanox (NIC: 100 Gb;...
  • Página 123 3, 6 Mellanox (NIC: VPI HDR100; perfil bajo) 3, 6 Mellanox (NIC: VPI HDR; perfil bajo) 3, 6 Dell (adaptador externo: altura completa) 1, 2, 7 Dell (adaptador externo: perfil bajo) 3, 6 Samsung (SSD PCIe) 3, 6, 1, 2, 7, 8...
  • Página 124 Tipo de tarjeta Prioridad de las ranuras Número máximo de tarjetas Adaptador de Boot Optimized Storage 1, 2, 7, 8 Subsystem de Dell (altura completa) Adaptador de Boot Optimized Storage 3, 6 Subsystem de Dell (perfil bajo) Adaptador PERC de Dell Mellanox (NIC: 100 Gb;...
  • Página 125 Número máximo de tarjetas Mellanox (NIC: VPI HDR100; perfil bajo) 3, 6 Mellanox (NIC: VPI HDR; perfil bajo) 3, 6 Dell (adaptador externo: altura completa) 1, 2, 7 Dell (adaptador externo: perfil bajo) 3, 6 Samsung (SSD PCIe) 3, 6, 1, 2, 7, 8...
  • Página 126 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 127 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 128 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 129 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 130 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 131 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 132 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 133 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 134 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 135 Tabla 35. Configuración 11: R1D + R2A + R3B + R4B (continuación) Descrip Proveed Categorí Priorida Priorida Altura Número Estánda Ancho Longitu Altura Ancho ción ágil d de las d de las máximo de la d de de la de PCIe tarjetas ranuras soporte...
  • Página 136 Tabla 36. Configuración 12-1: R1D + R2A + R3A + R4A (FL) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ADPT, CRD, FPGA, XLNX, Xilinx Aceleradores: FPGA 1200 225 W, PSV, FH ASSY, CRD, CTL, H745, 4 GB, Inventec PERC frontal 1400 FPERC, V2 ASSY, CRD, CTL, H745,...
  • Página 137 Tabla 36. Configuración 12-1: R1D + R2A + R3A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas Intel NIC: 25 Gb 4400 Intel NIC: 25 Gb 4500 CRD, CTL, FC32, 2P, Emulex HBA: FC32 5000 LPE35002, EMLX CRD, CTL, FC32, 2P, Emulex HBA: FC32...

  • Página 138: Descripción Ágil

    Tabla 36. Configuración 12-1: R1D + R2A + R3A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, LP, 10G, QLogic NIC: 10 Gb 7600 2P, BT CRD, NTWK, INTL, FH, 10G, 2P, Intel NIC: 10 Gb 7900 CRD, NTWK, INTL, LP, 10G, 2P,...
  • Página 139 Tabla 36. Configuración 12-1: R1D + R2A + R3A + R4A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, OCP3, QLogic OCP: 10 Gb 10700 10G, 4P, SF+ CRD, NTWK, BRCM, OCP3, 1G, Broadcom OCP: 1 Gb 10800 4P, BT CRD, NTWK, INTL, OCP3, 1G,...
  • Página 140 Tabla 37. Configuration 12-2: R1D + R2A + R3A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, DP, 25G, Broadcom NIC: 25 Gb 5300 57414, LP CRD, NTWK, PCIE, DP, 10G, Broadcom NIC: 10 Gb 8800 57416, FH CRD, NTWK, PCIE, DP, 10G,...
  • Página 141 Tabla 37. Configuration 12-2: R1D + R2A + R3A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas PWA, CTL, HBA345, FRONTAL, FOXCONN PERC frontal 2400 ASSY, CRD, CTL, H755, ADPT FOXCONN Adaptador PERC 2500 ASSY, CRD, CTL, H345, ADPT, FOXCONN Adaptador PERC 2800...
  • Página 142 Tabla 37. Configuration 12-2: R1D + R2A + R3A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas KIT, CRD, NVME, 750 GB, Intel SSD PCIE 15300 HHHL, P4800X KIT, CRD, NVME, 375 GB, Intel SSD PCIE 15400 HHHL, P4800X CRD, CTL, PCIE, 375 GB,...
  • Página 143 Tabla 37. Configuration 12-2: R1D + R2A + R3A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, MLNX, FH, HDRV, Mellanox NIC:HDR VPI 10300 1P, Q56 CRD, NTWK, MLNX, OCP3, Mellanox OCP: 25 Gb 11000 25G, 2P, S28 CRD, NTWK, 100G, DP,...
  • Página 144 Tabla 37. Configuration 12-2: R1D + R2A + R3A + R4A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, OCP3, QLogic OCP: 10 Gb 12400 10G, 4P, SF+ KIT, CRD, NVME, 1.6, HHHL, SAMSUNG SSD PCIE 14400 PM1725B KIT, CRD, NVME, 3.2, HHHL,...
  • Página 145 Tabla 38. Configuración 13-1: R1A + R2A + R3A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, BCME, OCP3, Broadcom OCP: 10 Gb 11800 10G, 2P, V2 CRD, NTWK, BRCM, OCP3, 1G, Broadcom OCP: 1 Gb 12700 4P, BT CRD, CTL, FC32, 2P,...
  • Página 146 Tabla 38. Configuración 13-1: R1A + R2A + R3A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H840, 8GAD, FOXCONN Adaptador externo 13400 LPV3, 18 PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13500 ADPT, FH PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo 13600...
  • Página 147 Tabla 38. Configuración 13-1: R1A + R2A + R3A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H745, 4GB, Inventec PERC frontal 1900 FPERC, V3 ASSY, CRD, CTL, H745, 4 GB, INVENTEC PERC frontal 2000 FPERC, V2 ASSY, CRD, CTL, H745, Inventec...
  • Página 148 Tabla 38. Configuración 13-1: R1A + R2A + R3A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, GRPHC, 32 GB, 225 W, NVIDIA M10, PASSIV CRD, ACLTR, NVID, A100, NVIDIA 40GB, 250W CRD, ACLTR, NVIDIA, A10, NVIDIA 24GB, 150W CRD, ACLTR, NVIDIA, A40, NVIDIA...
  • Página 149 Tabla 38. Configuración 13-1: R1A + R2A + R3A (FL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, FH, 10G, QLogic NIC: 10 Gb 9200 2P, BT CRD, NTWK, QLGC, LP, 10G, QLogic NIC: 10 Gb 9300 2P, BT CRD, NTWK, QLGC, OCP3,...
  • Página 150 Tabla 39. Configuración 13-2: R1A + R2A + R3A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, DP, 10G, Broadcom NIC: 10 Gb 8900 57416, LP CRD, NTWK, PCIE, QP, 1G, Broadcom NIC: 1 Gb 9800 BCOM, V2 CRD, NTWK, PCIE, QP, 1G,...
  • Página 151 Tabla 39. Configuración 13-2: R1A + R2A + R3A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H345, ADPT, FOXCONN Adaptador PERC 2800 ASSY, CRD, CTL, H345, ADPT FOXCONN Adaptador PERC 2900 PWA, CTL, HBA355I, ADPT FOXCONN Adaptador PERC 3000...
  • Página 152 Tabla 39. Configuración 13-2: R1A + R2A + R3A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, INTL, OCP3, 10G, Intel OCP: 10 Gb 12000 2P, BT CRD, NTWK, INTL, OCP3, 10G, Intel OCP: 10 Gb 12200 4P, SF+ CRD, NTWK, INTL, OCP3, 1G,...
  • Página 153 Tabla 39. Configuración 13-2: R1A + R2A + R3A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, PCIE, H100, CX6, Mellanox NIC: HDR100 VPI 10000 SP, L, ML CRD, NTWK, PCIE, H100, CX6, Mellanox NIC: HDR100 VPI 10100 SP, F, ML CRD, NTWK, MLNX, LP, HDRV,...
  • Página 154 Tabla 39. Configuración 13-2: R1A + R2A + R3A (HL) (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, QLGC, OCP3, QLogic OCP: 10 Gb 12300 10G, 4P, BT CRD, NTWK, QLGC, OCP3, QLogic OCP: 10 Gb 12400 10G, 4P, SF+ KIT, CRD, NVME, 1.6, HHHL, SAMSUNG...
  • Página 155 Tabla 40. Configuración 14: R1B + R2A + R3B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, BCME, OCP3, Broadcom OCP: 10 Gb 11500 10G, 2P, BT CRD, NTWK, BCME, OCP3, Broadcom OCP: 10 Gb 11600 10G, 2P, V2 CRD, NTWK, BRCM, OCP3, 1G, Broadcom OCP: 1 Gb...
  • Página 156 Tabla 40. Configuración 14: R1B + R2A + R3B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, CTL, H840, 8GAD, FOXCONN Adaptador externo 13100 LPV2, 18 ASSY, CRD, CTL, H840, 8GAD, FOXCONN Adaptador externo 13200 LPV3, 18 PWA, CTL, 12GB-SAS-HBA, FOXCONN Adaptador externo...
  • Página 157 Tabla 40. Configuración 14: R1B + R2A + R3B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas ASSY, CRD, SER, FH, SVR, 15G Inventec Serie ASSY, CRD, CTL, H745, 4GB, Inventec PERC frontal 1700 FPERC, V3 ASSY, CRD, CTL, H745, 4 GB, Inventec PERC frontal 1800...
  • Página 158 Tabla 40. Configuración 14: R1B + R2A + R3B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas CRD, NTWK, DP, 25G, SFP, QLogic NIC: 25 Gb 4200 QLG, V2 CRD, NTWK, DP, 25G, SFP, QLogic NIC: 25 Gb 4300 QLG, LP, V2 CRD, NTWK, QLGC, FH, 25G, QLogic...

  • Página 159: Extracción De Los Soportes Verticales Para Tarjetas De Expansión

    Tabla 40. Configuración 14: R1B + R2A + R3B (continuación) Descripción ágil Proveedor Categoría Prioridad de las tarjetas KIT, CRD, NVME, 6.4, HHHL, SAMSUNG SSD PCIE 14600 PM1725B KIT, CRD, NVME, 1.6, HHHL, SAMSUNG SSD PCIE 14700 PM1735 KIT, CRD, NVME, 1.6, HHHL, SAMSUNG SSD PCIE 14800...
  • Página 160 Ilustración 90. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 1) 2. Para el soporte vertical 2, presione el botón azul del soporte vertical, sostenga los puntos de contacto y levante el soporte vertical para tarjetas de expansión del conector del soporte vertical en la tarjeta madre del sistema. Ilustración 91.
  • Página 161 Ilustración 92. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 3) 4. Para el soporte vertical 4, afloje el tornillo cautivo en el soporte vertical, presione la lengüeta de seguridad azul en el soporte vertical, sujete el punto de contacto y levante el soporte vertical para tarjetas de expansión para quitarlo del conector del soporte vertical en la tarjeta madre del sistema.

  • Página 162: Instalación De Los Soportes Verticales Para Tarjetas De Expansión

    Ilustración 93. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 4) Siguientes pasos Reemplace el soporte vertical para tarjetas de expansión. Instalación de los soportes verticales para tarjetas de expansión Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 163 Ilustración 94. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 1) Ilustración 95. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 2) Instalación y extracción de componentes del sistema...
  • Página 164 Ilustración 96. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 3) Ilustración 97. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 4) Instalación y extracción de componentes del sistema...

  • Página 165: Extracción De Una Tarjeta De Expansión Del Soporte Vertical Para Tarjetas De Expansión

    Siguientes pasos 1. Conecte los cables a la tarjeta de expansión, si es necesario. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. 3. Instale los controladores de dispositivo necesarios para la tarjeta como se describe en la documentación de la tarjeta. Extracción de una tarjeta de expansión del soporte vertical para tarjetas de expansión Requisitos previos...

  • Página 166: Instalación De Una Tarjeta De Expansión En El Soporte Vertical Para Tarjetas De Expansión

    Ilustración 99. Instalación del soporte de relleno Siguientes pasos 1. Si corresponde, instale una tarjeta de expansión en el soporte vertical para tarjetas de expansión. Instalación de una tarjeta de expansión en el soporte vertical para tarjetas de expansión Requisitos previos 1.
  • Página 167 Ilustración 100. Extracción del soporte de relleno 3. Sujete la tarjeta por los bordes y alinee el conector del borde de la tarjeta con el conector de la tarjeta de expansión en el soporte vertical. 4. Inserte firmemente el conector de borde de tarjeta en el conector para tarjetas de expansión hasta que encaje por completo. 5.

  • Página 168: Extracción De Los Soportes Verticales Para Tarjeta De Expansión De Longitud Completa

    Extracción de los soportes verticales para tarjeta de expansión de longitud completa Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.
  • Página 169 Ilustración 103. Extracción del soporte vertical para tarjetas de expansión (soporte vertical 3A) 3. Para quitar el soporte vertical para tarjetas de expansión 4A, realice lo siguiente: a. Desconecte el cable de alimentación de la GPU de la tarjeta madre. b.

  • Página 170: Instalación De Los Soportes Verticales Para Tarjetas De Expansión De Longitud Completa

    Siguientes pasos Reemplace el soporte vertical para tarjetas de expansión de longitud completa. Instalación de los soportes verticales para tarjetas de expansión de longitud completa Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2.
  • Página 171 Ilustración 106. Instalación del soporte vertical para tarjetas de expansión (soporte vertical 3A) 2. Para instalar el soporte vertical para tarjetas de expansión de longitud completa 4A, realice lo siguiente: a. Sujete los puntos de contacto azules y alinee los orificios del soporte vertical para tarjetas de expansión con las guías en la tarjeta madre del sistema.

  • Página 172: Extracción De Una Gpu

    Siguientes pasos Instale la cubierta para flujo de aire de la GPU, si se quitó. Instale la cubierta superior de la cubierta para flujo aire de la GPU. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.
  • Página 173 2. Para quitar la GPU de los soportes verticales 3 y 4, realice lo siguiente: a. Deslice el pestillo de la tarjeta de expansión en el soporte vertical. b. Desconecte el cable de alimentación de la GPU para quitarlo de la tarjeta de GPU. c.

  • Página 174: Instalación De Una Gpu

    Ilustración 110. Instalación del soporte de relleno metálico Siguientes pasos Reemplace la GPU. Instalación de una GPU Requisitos previos AVISO: No se debe instalar ni usar en los productos de Enterprise Server una GPU clasificada para consumidores. 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 175 Ilustración 111. Extracción del soporte de relleno metálico 2. Para instalar la GPU en el soporte vertical 1, realice lo siguiente: a. Alinee el conector de la GPU con el conector en el soporte vertical. b. Inserte la GPU en el soporte vertical hasta que encaje perfectamente. c.
  • Página 176 Ilustración 112. Instalación de la GPU en el soporte vertical 1 3. Para instalar la GPU en los soportes verticales 3 y 4, realice lo siguiente: a. Alinee el conector de la GPU con el conector en el soporte vertical. b.

  • Página 177: Puerto Serie Com Opcional

    Ilustración 113. Instalación de la GPU en los soportes verticales 3 y 4 Siguientes pasos Instale la cubierta para flujo de aire de la GPU, si se quitó. Instale la cubierta superior de la cubierta para flujo de aire de la GPU.
  • Página 178 Ilustración 114. Extracción del puerto serial COM 2. Desconecte el cable del puerto serial COM del puerto serial. Ilustración 115. Extracción del puerto serial COM Siguientes pasos Reemplace el puerto serie COM. Instalación y extracción de componentes del sistema...

  • Página 179: Instalación Del Puerto Serie Com

    Instalación del puerto serie COM Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. Quite el soporte vertical para tarjetas de expansión.

  • Página 180: Módulo Idsdm Opcional

    Ilustración 117. Instalación del puerto serie COM Siguientes pasos 1. Vuelva a conectar el cable del puerto serie COM al conector en la placa de I/O posterior. Instale el soporte vertical para tarjetas de expansión. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 181: Instalación Del Módulo Idsdm

    Ilustración 118. Extracción del módulo IDSDM Siguientes pasos Reemplace el módulo IDSDM. Instalación del módulo IDSDM Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 182: Tarjeta Microsd

    Ilustración 119. Instalación del módulo IDSDM Siguientes pasos Instale las tarjetas microSD. NOTA: Vuelva a instalar las tarjetas microSD en las mismas ranuras, según las etiquetas que marcó durante la extracción. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 183: Instalación De La Tarjeta Microsd

    Ilustración 120. Extracción de la tarjeta MicroSD Siguientes pasos Reemplace las tarjetas microSD. Instalación de la tarjeta MicroSD Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 184: Módulo M.2 Ssd

    Ilustración 121. Instalación de la tarjeta MicroSD Siguientes pasos Instale el módulo IDSDM. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Módulo M.2 SSD Extracción del módulo de SSD M.2 Requisitos previos 1.

  • Página 185: Instalación Del Módulo De Ssd M.2

    Ilustración 122. Extracción del módulo de SSD M.2 Siguientes pasos Reemplace el módulo de la SSD M.2. Instalación del módulo de SSD M.2 Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 186: Tarjeta Boss S2 (Opcional)

    Ilustración 123. Instalación del módulo de SSD M.2 Siguientes pasos 1. Instale la tarjeta BOSS. La instalación de la BOSS es similar a la instalación de la tarjeta de expansión en el soporte vertical para tarjetas expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 187: Instalación De La Pieza De Relleno De La Tarjeta Boss

    Ilustración 124. Extracción de la pieza de relleno de la tarjeta BOSS Siguientes pasos Coloque la pieza de relleno de la tarjeta BOSS o el módulo de la tarjeta controladora BOSS Instalación de la pieza de relleno de la tarjeta BOSS Requisitos previos 1.

  • Página 188: Extracción Del Módulo De La Tarjeta Controladora Boss S2

    Ilustración 125. Instalación de la pieza de relleno de la tarjeta BOSS Extracción del módulo de la tarjeta controladora BOSS S2 Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.
  • Página 189 4. Deslice la SSD M.2 hacia afuera y hacia arriba para quitarla del portaunidades de tarjeta BOSS S2. Ilustración 127. Extracción de la SSD M.2 5. Desconecte el cable de alimentación de BOSS y el cable de señal de BOSS de la tarjeta madre. 6.

  • Página 190: Instalación Del Módulo De La Tarjeta Controladora Boss S2

    Ilustración 129. Extracción del cable de alimentación de BOSS y el cable de señal de BOSS del módulo de la tarjeta controladora de BOSS S2 Siguientes pasos Reemplace el módulo de la tarjeta controladora BOSS S2 Reemplace la tarjeta BOSS de relleno Instalación del módulo de la tarjeta controladora BOSS S2 Requisitos previos 1.
  • Página 191 Ilustración 130. Conexión del cable de alimentación de BOSS y el cable de señal de BOSS al módulo de la tarjeta controladora de BOSS S2 2. Alinee el módulo de la tarjeta controladora BOSS S2 formando un ángulo con la ranura del módulo de la tarjeta controladora. 3.

  • Página 192: Batería Del Sistema

    Ilustración 132. Instalación de la SSD M.2 9. Deslice el portaunidades de tarjeta BOSS S2 en la ranura del módulo de la tarjeta controladora BOSS S2. 10. Cierre el pestillo de liberación del portaunidades de la BOSS S2 para bloquear el portaunidades en su lugar. Ilustración 133.
  • Página 193 como se explica en las instrucciones del fabricante. Consulte las instrucciones de seguridad incluidas con el sistema para obtener más información. 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 194: Tarjeta Usb Interna Opcional

    Ilustración 135. Extracción de la batería del sistema Siguientes pasos Instale las tarjetas verticales de expansión. 2. Si corresponde, conecte los cables a una o más tarjetas de expansión. 3. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 195: Instalación De La Tarjeta Usb Interna

    Ilustración 136. Extracción de la tarjeta USB interna Siguientes pasos Reemplace la tarjeta USB interna. Instalación de la tarjeta USB interna Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo.

  • Página 196: Módulo Del Interruptor De Intrusiones

    Ilustración 137. Instalación de la tarjeta USB interna Siguientes pasos Instale las tarjetas verticales de expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. 3. Al iniciar el sistema, presione F2 para entrar en System Setup (Configuración del sistema) y compruebe que el sistema detecte la memoria USB.

  • Página 197: Instalación Del Módulo Del Interruptor De Intrusiones

    Ilustración 138. Extracción del módulo del interruptor de intrusiones Siguientes pasos Reemplace el módulo del interruptor de intrusiones. Instalación del módulo del interruptor de intrusiones Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2.

  • Página 198: Tarjeta Ocp Opcional

    Ilustración 139. Instalación del módulo del interruptor de intrusiones Siguientes pasos Instale el soporte vertical para tarjetas de expansión. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Tarjeta OCP opcional Extracción de la tarjeta OCP Requisitos previos 1.
  • Página 199 Ilustración 140. Extracción de la tarjeta OCP 4. Si no va a reemplazar la tarjeta de OCP, instale un soporte de relleno. Ilustración 141. Instalación del soporte de relleno Siguientes pasos Reemplace la tarjeta de OCP. Instalación y extracción de componentes del sistema...

  • Página 200: Instalación De La Tarjeta Ocp

    Instalación de la tarjeta OCP Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Siga el procedimiento que se indica en Antes de trabajar en el interior de su equipo. Quite el soporte vertical para tarjetas de expansión.

  • Página 201: Unidad De Fuente De Alimentación

    ● En caso de que la carga sobre la PSU activa sea inferior al 20 % de la potencia nominal en vatios de la PSU, la PSU redundante pasa al estado de reposo. Puede configurar la función de hot spare mediante la configuración de iDRAC. Para obtener más información, consulte la Guía del usuario de iDRAC disponible en www.dell.com/poweredgemanuals. Instalación y extracción de componentes del sistema...

  • Página 202: Extracción De Una Fuente De Alimentación De Relleno

    4. Desenganche y levante o quite el accesorio de manejo de cables opcional si interfiere en la extracción de la PSU. Para obtener información sobre la administración de cables cuando la PSU se quita o se instala mientras el sistema está en un rack, consulte la documentación del brazo de administración de cables del sistema en https://www.dell.com/poweredgemanuals. Pasos Presione el pestillo de liberación y sostenga el asa de la PSU para deslizar la PSU fuera de la bahía.

  • Página 203: Instalación De Una Fuente De Alimentación

    Ilustración 144. Extracción de una fuente de alimentación Siguientes pasos Reemplace la PSU instale la PSU de relleno. Instalación de una fuente de alimentación Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad. 2. Para sistemas compatibles con PSU redundantes, asegúrese de que ambas PSU sean del mismo tipo y tengan la misma potencia de salida máxima.

  • Página 204: Módulo De Plataforma De Confianza

    PSU se quita o se instala mientras el sistema está en el rack, consulte la documentación del accesorio de administración de cables del sistema en https://www.dell.com/poweredgemanuals. 2. Conecte el cable de alimentación a la PSU y enchufe el cable a una toma de corriente.

  • Página 205: Extracción Del Tpm

    Extracción del TPM Pasos 1. Localice el conector del TPM en la tarjeta madre. 2. Presione para mantener el módulo hacia abajo y quite el tornillo con el destornillador Torx de 8 muescas que se envía con el módulo TPM. 3.

  • Página 206: Inicialización De Tpm 2.0 Para Usuarios

    Inicialización de TPM 2.0 para usuarios Pasos 1. Mientras se inicia el sistema, presione F2 para ejecutar el programa configuración del sistema. 2. En la pantalla System Setup Main Menu (Menú principal de la configuración del sistema), haga clic en System BIOS (BIOS del sistema) >...

  • Página 207: Instalación De La Tarjeta Madre

    Ilustración 147. Extracción de la tarjeta madre Siguientes pasos Instale la tarjeta madre. Instalación de la tarjeta madre Requisitos previos NOTA: Antes de reemplazar la tarjeta madre del sistema, reemplace la etiqueta de dirección MAC de iDRAC anterior en la etiqueta de información, con la etiqueta de dirección MAC de iDRAC en la tarjeta madre del sistema de reemplazo.

  • Página 208: Restauración De La Etiqueta De Servicio Mediante Easy Restore

    4. Si no usa Easy Restore, importe su licencia de iDRAC Enterprise nueva o existente. Para obtener más información, consulte Guía del usuario de iDRAC disponible en https://www.dell.com/idracmanuals. 5. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema.

  • Página 209: Actualización Manual De La Etiqueta De Servicio

    flash de respaldo automáticamente. Si el BIOS detecta una nueva tarjeta madre del sistema y la etiqueta de servicio en el dispositivo de unidad flash de respaldo es diferente, el BIOS le solicita al usuario que restaure la información de respaldo. Sobre esta tarea A continuación, se muestra una lista de opciones disponibles: 1.

  • Página 210: Instalación De La Tarjeta Lom Y La Placa De I/O Posterior

    Ilustración 149. Extracción de la tarjeta LOM y la placa de I/O posterior Siguientes pasos Reemplace la tarjeta LOM y la placa de I/O posterior. Instalación de la tarjeta LOM y la placa de I/O posterior Requisitos previos 1. Siga las reglas de seguridad que se enumeran en Instrucciones de seguridad.
  • Página 211 Ilustración 150. Instalación de la tarjeta LOM y la placa de I/O posterior Siguientes pasos Instale la tarjeta madre del sistema. 2. Siga el procedimiento que se indica en Después de trabajar en el interior del sistema. Instalación y extracción de componentes del sistema...

  • Página 212: Capítulo 5: Kits De Actualización

    Kits de actualización En la tabla, se enumeran los kits disponibles después del punto de venta [APOS]. Tabla 41. Kits de actualización Kits Número de referencia Enlaces relacionados con las instrucciones de servicio Embellecedor JYPW8/MPW3H (LCD) Consulte Instalación del embellecedor frontal BOSS Consulte Instalación del módulo de SSD M.2...

  • Página 213: Kit De Boss S2

    Kit de BOSS S2 La BOSS S2 soporta hasta dos SSD M.2. NOTA: Para activar la BOSS S2 en el sistema, asegúrese de que la versión del firmware del BIOS sea 1.5.5 y la versión del firmware de iDRAC sea 4.30.30.30 o una posterior. Antes de comenzar el proceso de instalación o extracción, siga las instrucciones en Reglas de seguridad Antes de trabajar en el interior...
  • Página 214 2. Alinee la BOSS de relleno formando un ángulo con la ranura del módulo de la tarjeta controladora BOSS S2. 3. Coloque la BOSS de relleno en la ranura del módulo de la tarjeta controladora BOSS S2 hasta que quede firmemente asentada. Ilustración 152.

  • Página 215: Kit De La Gpu

    Kit de la GPU AVISO: No se debe instalar ni usar en los productos de Enterprise Server una GPU clasificada para consumidores. El kit de la GPU FL y el kit HL y el kit de cables de alimentación de la GPU son tres conjuntos distintos disponibles para el cliente. Según el kit solicitado, los componentes correspondientes estarán disponibles.
  • Página 216 Gold). Consulte la matriz de ventiladores de enfriamiento y la matriz de requisitos de espuma para el ventilador de enfriamiento, y los requisitos de espuma para las distintas configuraciones. Puede consultar el tema www.dell.com/poweredgemanuals para identificar los tipos de ventiladores.
  • Página 217 NOTA: Para obtener información sobre la ubicación de la ranura del soporte vertical en la tarjeta madre, consulte el tema Puentes y conectores de la tarjeta madre. 6. Si corresponde, conecte los cables de alimentación a la GPU. Para conocer cuáles son los conectores de la GPU en la tarjeta madre, consulte el tema Puentes y conectores de la tarjeta madre.
  • Página 218 Ilustración 153. Instalación de espuma de mylar en la cubierta del sistema Después de la instalación, siga las instrucciones en Después de manipular el interior del sistema. Kits de actualización...

  • Página 219: Kit De Idsdm

    Kit de IDSDM El kit de IDSDM contiene una tarjeta de IDSDM. Para conocer el procedimiento de instalación del IDSDM, consulte la sección instalación del módulo de IDSDM NOTA: Asegúrese de instalar el módulo de IDSDM en el puerto de tarjeta de IDSDM/USB y no en el puerto del conector del J_R3_PCIE_PWR.

  • Página 220: Kit De Tarjeta Usb Interna

    El kit de puerto serial de COM contiene los componentes que se enumeran en la tabla. Tabla 47. Kit de puerto serial de COM Componentes Cantidad Tarjeta de puerto serial de COM Cable Para conocer el procedimiento de instalación del puerto serial de COM, consulte la sección www.dell.com/poweredgemanuals. Kits de actualización...

  • Página 221: Capítulo 6: Puentes Y Conectores

    Puentes y conectores En esta sección, se proporciona información básica y específica sobre los puentes e interruptores. También describe los conectores en las diversas placas del sistema. Los puentes de la tarjeta madre del sistema ayudan a deshabilitar el sistema y restablecer las contraseñas. Para instalar los componentes y los cables correctamente, debe poder identificar los conectores en la tarjeta madre.
  • Página 222 Tabla 48. Puentes y conectores de la tarjeta madre del sistema (continuación) Elemento Conector Descripción IO_RISER4 (CPU2) Soporte vertical 4 SL6_CPU2_PB4 Conector de NVMe/PCIe 6 IO_RISER3 (CPU2) Soporte vertical 3 SIG_PWR_3 Alimentación de GPU J_R3_PCIE_PWR Conector de alimentación del soporte vertical 3 Conector de I/O posterior Conector de I/O posterior...

  • Página 223: Configuración Del Puente De La Tarjeta Madre

    Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
  • Página 224 3. Mueva el puente de la tarjeta madre del sistema desde las clavijas 2 y 4 a las clavijas 4 y 6. 4. Reemplace la cubierta del sistema. NOTA: Las contraseñas existentes no se deshabilitan (borran) hasta que el sistema se inicie con el puente en las clavijas 4 y 6. Sin embargo, antes de asignar una nueva contraseña del sistema o de configuración, deberá...

  • Página 225: Capítulo 7: Diagnósticos Del Sistema Y Códigos Indicadores

    Diagnósticos del sistema y códigos indicadores En esta sección, se describen los indicadores de diagnóstico en el panel frontal del sistema que muestran el estado del sistema durante el inicio. Temas: • Indicadores LED de estado • Códigos indicadores de la condición del sistema y de ID. del sistema •...

  • Página 226: Descripción

    Tabla 50. Descripciones e indicadores LED de estado (continuación) Icono Descripción Estado Acción correctiva ● La temperatura ambiente es demasiado elevada. ● El flujo de aire externo está obstruido. Si el problema persiste, consulte la sección Obtención de ayuda. Indicador eléctrico El indicador se ilumina en color Verifique el registro de eventos del sistema o los amarillo fijo si el sistema experimenta mensajes del sistema para conocer el problema...

  • Página 227: Códigos Indicadores De Quick Sync 2 De Idrac

    Si el problema persiste, consulte la sección Obtener ayuda.www.dell.com/poweredgemanuals o Guía del usuario de Dell OpenManage Server Administrator en https://www.dell.com/openmanagemanuals. Amarillo fijo Indica que el sistema se encuentra en modo Reinicie el sistema. Si el problema persiste, consulte la a prueba de fallas.

  • Página 228: Panel Lcd

    > Look Up > Error Code, escriba el código de error y, a continuación, haga clic en Look it up..

  • Página 229: Visualización De La Pantalla De Inicio

    > Look Up > Error Code, escriba el código de error y, a continuación, haga clic en Look it up..

  • Página 230: Códigos De Los Indicadores De La Nic

    Tabla 56. Menú View (Ver) (continuación) Opción Descripción Muestra las direcciones MAC para los dispositivos iDRAC, iSCSI o Red. Nombre Muestra el nombre del Host, Model (Modelo) o User String (Cadena de usuario) en el sistema. Número Muestra la Etiqueta de activo o Etiqueta de servicio del sistema. Alimentación Muestra la salida de potencia del sistema en BTU/h o vatios.
  • Página 231 Ilustración 161. Indicador de estado de la unidad de fuente de alimentación de CA 1. Asa de la PSU de CA 2. Conector 3. Pestillo de liberación Tabla 58. Códigos indicadores de estado de la PSU de CA Códigos del indicador de alimentación Estado Verde Indica que hay una fuente de alimentación válida conectada a la...

  • Página 232: Códigos Indicadores De Unidades

    Tabla 59. Códigos indicadores de estado de la PSU de CC Códigos del indicador de alimentación Estado Verde Indica que hay una fuente de alimentación válida conectada a la PSU y que la PSU está en funcionamiento. Luz ámbar parpadeante Indica un problema con la PSU.

  • Página 233: Uso De Los Diagnósticos Del Sistema

    Uso de los diagnósticos del sistema Si experimenta algún problema con el sistema, ejecute los diagnósticos del sistema antes de ponerse en contacto con Dell para recibir asistencia técnica. El objetivo de ejecutar los diagnósticos del sistema es realizar pruebas en el hardware sin necesidad de otros equipos ni riesgo de pérdida de datos.

  • Página 234: Ejecución De Los Diagnósticos De Sistema Integrados Desde El Administrador De Arranque

    Ejecución de los diagnósticos de sistema integrados desde el administrador de arranque Ejecute los diagnósticos incorporados del sistema (ePSA) si el sistema no se inicia. Pasos 1. Cuando el sistema de esté iniciando, presione F11. 2. Utilice las teclas de flecha hacia arriba y hacia abajo para seleccionar Utilidades del sistema > Iniciar diagnósticos. 3.

  • Página 235: Capítulo 8: Obtención De Ayuda

    Dell proporciona varias opciones de servicio y soporte en línea y por teléfono. Si no dispone de una conexión a Internet activa, puede encontrar la información de contacto de Dell en la factura de compra, en el albarán o en el catálogo de productos de Dell. La disponibilidad de los servicios varía según el país y el producto, y es posible que algunos de los servicios no estén disponibles en su área.

  • Página 236: Localizador De Recursos Rápido Para El Sistema Poweredge R7525

    Dell EMC. El soporte técnico de Dell EMC utiliza esta información para solucionar el problema. ● Comunicación proactiva: un agente de soporte técnico de Dell EMC se comunica con usted para hablar sobre el caso de soporte y le ayuda a resolver el problema.

  • Página 237: Capítulo 9: Recursos De Documentación

    Para ver el documento que aparece en la tabla de recursos de documentación, realice lo siguiente: ● En el sitio web de soporte de Dell EMC: 1. Haga clic en el vínculo de documentación que se proporciona en la columna Ubicación de la tabla.
  • Página 238 Administrator User's Guide (Guía del usuario sobre el administrador de servidores Dell OpenManage). Para obtener información sobre https://www.dell.com/ la instalación y el uso de Dell serviceabilitytools SupportAssist, consulte Dell EMC SupportAssist Enterprise User's Guide (Guía del usuario de Dell EMC SupportAssist Enterprise).
  • Página 239 Sucesos y mensajes Para obtener información sobre los www.dell.com/qrl de error mensajes de eventos y errores generados por el firmware del sistema y los agentes que supervisan...

Tabla de contenido
