Assa Abloy POLI SECURITY 136441 Guía De Instrucciones Y Plantilla De Instalación

Guía de Instrucciones y Plantilla de Instalación
COMPONENTES

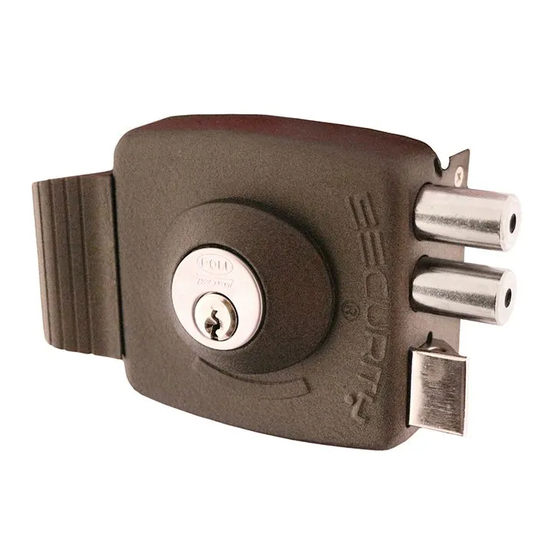

Cerradura
Contracajón
2
a. Con un taladro, brocas, paletas y/o sierra
de copa, perforar como se indica.
Ø 28mm.
Ø 2,5mm.
4
a. Mover el Tirador, luego encajar el Separador
entre el Tirador y la Cerradura.
Separador
Cerradura
Tirador
PLANTILLA DE INSTALACIÓN
IDENTIFIQUE SU
Ø 2,5mm.
PUERTA
Puerta Izquierda
Interior
Ø 2,5mm.
Puerta Derecha
Interior
1
Para Códigos de Producto: 136441, 136431 y 136451.
Separador
Cilindro exterior
Bolsa de
tornillos
Instructivo
Ø 2mm.
b. Rebajar la zona AAAA para puerta
derecha ó BBBB para puerta izquierda
(alojamiento para soporte de jación
cilindro exterior).
Posición de encaje
del Separador
b. Fijar tornillos frontales, luego retirar
el Separador.
A: Válido para puerta derecha
B: Válido para puerta izquierda
A
A
Ø 28mm.
A
1
a. Presentar la cerradura por el
interior de la puerta, a la altura
deseada y trace el contorno.
3
a. Fijar Cilindro, Guarnición exterior y Soporte.
Soporte de jación
Pernos 8-32 X L=1 1/2"
5
a. Presentar el contracajón
y marcar su posición.
Ø 2mm.
A
A
Ø 2mm.
Código: 5612073200
c. Presentar la plantilla. Marcar los
centros para tornillos y el centro "A"
o "B" y los puntos AAAA ó BBBB
según sea el caso
b. Rebajar esta zona con
formón y martillo de 1,5 a
2 mm. de profundidad.
Guarnición exterior
Cilindro exterior
Transportador
Cortar transportador
a ras de puerta.
b. Trazar y rebajar zona lateral
de 1,5 a 2 mm. de profundidad.
INVERSIÓN DE PICAPORTE PARA PUERTAS
QUE ABREN HACIA EL EXTERIOR
(No es necesario sacar la tapa)
1. Girar llave y posicionar el cerrojo en el Primer paso.
2. Mantener presionado el Picaporte y retirar el Tornillo tirador
y el Tirador, luego soltar suavemente el Picaporte.
3. Automáticamente asomará completa la cabeza del Picaporte.
4. Desmontar el Sacatirador y girar la Cabeza de Picaporte a la
disposición deseada y enganchar el Sacatirador.
5. Posicionar Picaporte y luego instalar Tirador y Tornillo tirador.
b. Encajar la ranura de la cerradura
con el transportador y atornillar
perforaciones laterales.
c. Fijar contracajón.
PROCEDIMIENTO
