Hansgrohe 15840180 Instrucciones De Montaje página 11

Esquemas de mon-
taje recomendados
por Hansgrohe, ver
página 26/27
A
Triple surtidor de ducha de rociado
B
Doble surtidor de ducha de rociado
C
Surtidor de ducha de rociado
Medidas de montaje (página 25)
D = Montaje base
E = Montaje confort con amplifi cador de audio y
relé de iluminación (referencia 27189000)
Todas las medidas en mm.

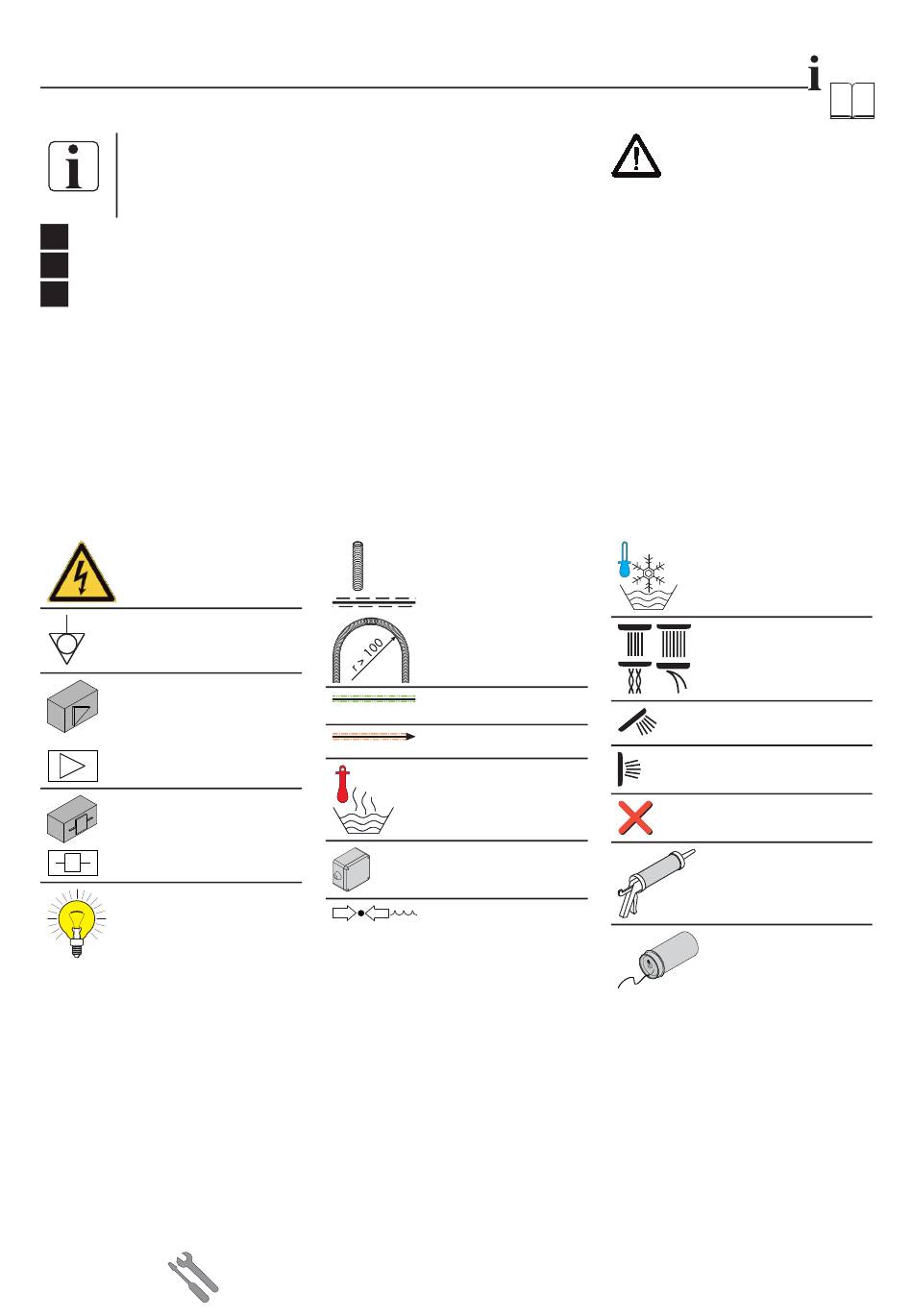

Simbología
Tensión peligrosa
Protección equipotencial
Amplifi cador de audio
(no forma parte de la gama de
productos de Hansgrohe)
Caja del relé de iluminación
Referencia 27189000
(opción)
Lámparas (como máximo,
500 vatios)
Amplifi cador de audio
El panel de control de Hansgrohe transmite una
señal estándar de (izq., der., Audio GND) con un
nivel de 0dbu (0,775V).
Se recomienda combinar el Hansgrohe RainBrain
con altavoces marca Axor Starck (referencia
40874-000/40876-180) y un amplifi cador ac-
tivo A403 marca DeToma (www.detoma.com),
o bien con un juego de altavoces/amplifi cador
activo Q110 de DeToma. Los productos de la
empresa DeToma se pueden adquirir en tiendas
especializadas.
Al conectar un amplificador de audio deben
seguirse siempre las indicaciones del fabricante.
Podrá encontrar estas en el manual de instruc-
ciones incluido en el envío del amplifi cador de
audio.
El montaje del puente de conexión se describe en la página 30
El montaje del juego base se describe en la página 32
Tubo vacío EN20 / EN25
Tubo vacío altavoces EN20
Tubo vacío lámpara EN20
Conexión de agua /
agua caliente
Caja de distribución
máx = 10 bar / 1 MPa
Nota:
No enlucir nunca el bloque de cone-
xiones.
El suministro incluye un CD-ROM con todos los
documentos técnicos relacionados. Asimismo, se
pueden entregar todos los manuales en formato
de papel.
Conexión de agua/
agua fría
Surtidor de ducha de rociado
Surtidor de ducha de mano
Surtidores laterales
sin conexión
Silicona (sin ácido acético)
a
c o n
S i l i
Hilo de teflón /cáñamo Fer-
mit
