gefran GTS Serie Manual Del Usuario

Informazioni generali
Gruppi statici di potenza con comando di ingresso da segnale logico, commutazione al passaggio di zero della
tensione di rete. Versioni con Triac e con doppio SCR in antiparallelo. Protezione MOV (varistore). Fissaggio a barra
DIN (fissaggio a pannello opzionale).
Sovratemperatura: Per ottenere un'elevata affidabilità del dispositivo è fondamentale installarlo correttamente
all'interno del quadro al fine di garantire un adeguato scambio termico tra dissipatore ed ambiente in condizioni di
convezione naturale.
General information
Power solid state relays with input command from logic signal, switching at passage of line voltage to zero. Versions
with Triac and with double SCR in antiparallel. MOV protection (varistor). Attachment to DIN bar (panel attachment
optional).
Overheating: to assure maximum reliability, it is essential to install the unit correctly in the panel in order to guarantee
adequate heat exchange between the heat sink and the room under natural convection conditions.
Allgemeine Informationen
Halbleiterrelais mit Eingangssteuerung durch logisches Signal; Schalten bei Nulldurchgang der Netzspannung.
Ausführungen mit TRIAC und mit zweifachem antiparallelem Thyristor. MOV-Schutz (Varistor). Befestigung auf DIN-
Schiene (Schalttafelmontage optional).
Übertemperatur: Zur Gewährleistung der hohen Zuverlässigkeit des Geräts ist der richtige Einbau in die Schalttafel
wesentlich. Der ausreichende Wärmeaustausch zwischen Kühlkörper und Umgebung bei natürlicher Konvektion muss
gewährleistet sein.
Généralités
Groupes statiques de puissance avec commande d'entrée par signal logique, commutation au passage zéro de la
tension secteur. Versions avec Triac et double SCR en anti-parallèle. Protection MOV (varistance). Fixation sur barre
DIN (fixation sur panneau en option).
Surtempérature: pour garantir une fiabilité maximale du dispositif, il est absolument nécessaire de l'installer
correctement à l'intérieur du tableau, afin d'assurer un échange thermique correct entre le dissipateur et
l'environnement, dans des conditions de convection naturelle.
Informaciones de carácter general
Grupos estáticos de potencia con mando de entrada desde señal lógica y conmutación al paso de cero de la tensión
de red. Versiones con Triac y con doble SCR en antiparalelo. Protección MOV (varistor). Fijación a barra DIN (fijación
a panel opcional).
Sobretemperatura. Para obtener una elevada fiabilidad del dispositivo es fundamental instalarlo correctamente en el
interior del cuadro a fin de garantizar un adecuado intercambio térmico entre dispersor y ambiente en condiciones de
convección natural.
Informações gerais
Grupos estáticos de potência com comando de entrada proveniente de sinal lógico, comutação no momento de
passagem do zero da tensão de rede. Versões com Triac e com SCR duplo em antiparalelo. Proteção MOV (varistor).
Fixação em barra DIN (fixação opcional em painel);
Excesso de temperatura: para obter uma confiabilidade elevada do dispositivo, é fundamental fazer sua instalação
dentro do quadro corretamente, a fim de proporcionar uma comutação térmica adequada entre o dissipador e o meio
ambiente em condições de convecção natural.

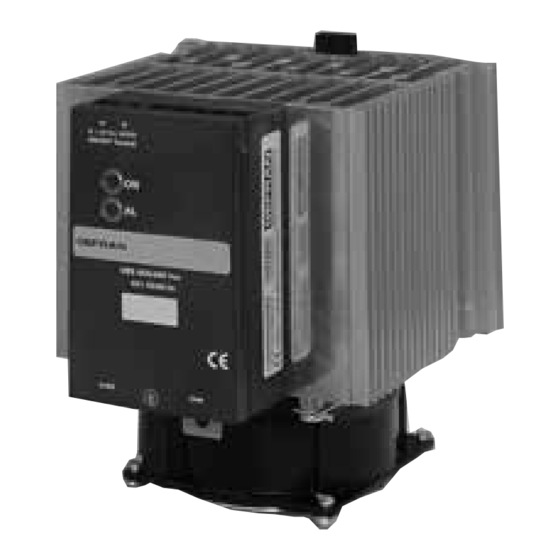

GTS / GTS-T
GRUPPI STATICI
POWER SOLID STATE RELAYS
HALBLEITERRELAIS
GROUPES STATIQUES DE PUISSANCE
GRUPOS ESTÁTICOS
GRUPOS ESTÁTICOS
cod. 80249B ed. 02/05
