- Página 1 w w w . l a r i u s . c o m GIOTTO Bomba eléctrica de membrana...
- Página 2 Este manual es la traducción en español del manual original redactado en italiano. El fabricante declina toda responsabilidad derivada de una traducción errónea de las instrucciones contenidas en el manual en italiano. La empresa productora se reserva la posibilidad de variar características y datos del presente manual en cualquier momento y sin previo aviso.
-
Página 3: Tabla De Contenido
GIOTTO GIOTTO Bomba eléctrica de membrana ÍNDICE P R O C E D I M I E N T O S PA R A U N A C O R R E C TA INTRODUCCIóN ..........P.1 DESCOMPRESIóN ..........P.12 PRINCIPIO DE FUNCIONAMIENTO ....P.2 DESMONTAJE DEL VOLANTE ......p.13 DATOS TéCNICOS ..........P.2 SISTEMA DE ASPIRACIóN .......P.17... -
Página 4: Aprincipio De Funcionamiento

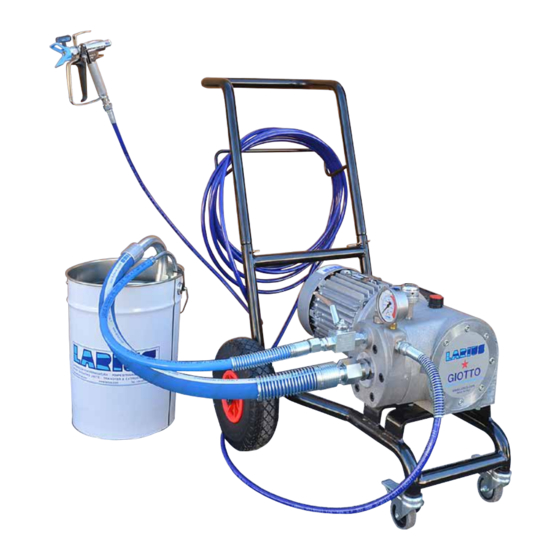

GIOTTO PRINCIPIO DE FUNCIONAMIENTO El equipo LARIUS GIOTTO se define como “bomba eléctrica de la manguera. Una válvula hidráulica, situada a la cabeza de la caja hidráulica, membrana”. Una bomba eléctrica de membrana es un equipo que se utiliza permite regular y controlar la presión del material en salida de la bomba. Una para pintar a alta presión sin auxilio de aire (por ello el término “airless”). -
Página 5: Cdescripción Del Equipo
GIOTTO DESCRIPCIÓN DEL EQUIPO POS. POS. Descripción Descripción Carro Cuerpo color Motor eléctrico / de explosión Tubo de aspiración y recirculación Manómetro alta presión Tubo de alimentación de alta presión Válvula de regulación presión Pistola LARIUS AT 300 Tapón de carga de aceite hidráulico Limieza rápida Cuerpo hidráulico Caja de herraminetas... -
Página 6: Dtransporte Ydesembalaje
GIOTTO TRANSPORTE Y DESEMBALAJE DEL PAÍS EN EL CUAL ESTÁ INSTALADO EL EQUIPO ASÍ COMO DE LAS • Respete escrupulosamente la orientación del embalaje que se indica NORMAS EN MATERIA DE CONTAMINACIÓN MEDIO AMBIENTAL. externamente mediante símbolos o mensajes. Lea atentamente e íntegramente las instrucciones antes •... -
Página 7: Fpuesta A Punto
GIOTTO • AJUSTE Y CONTROLE TODOS LOS RACORES DE CONEXIÓN ENTRE LA • No transporte el equipo conectado a la red de alimentación. BOMBA, LA MANGUERA Y LA PISTOLA ANTES DE UTILIZAR EL EQUIPO. • Desconecte el enchufe si el equipo no debe ser utilizado y antes de la sustitución de accesorios o de realizar operaciones de mantenimiento •... - Página 8 GIOTTO CONEXIÓN DEL EQUIPO A LA LÍNEA ELéCTRICA • Verifique che la tensión corresponda a la indicada en la placa de ca- racterísticas (F1) del equipo. • Compruebe que el interruptor (F2) esté en posición “OFF” antes de introducir la clavija del cable de alimentación en la toma de electricidad. •...
-
Página 9: Preparación De La Pintura
GIOTTO LAVADO DEL EQUIPO NUEVO disolvente limpio. A este punto suelte el gatillo. • El equipo se suministra tras haber sido ensayado en fábrica con aceite • Extraiga el tubo de aspiración y saque el recipiente del disolvente. mineral ligero el cual queda en el interior del grupo de bombeo como protección. -
Página 10: Funcionamiento
GIOTTO FUNCIONAMIENTO INICIO DE LAS OPERACIONES DE PINTADO • Utilice el equipo sólo una vez que haya completado todas las operaciones de PUESTA A PUNTO descritas en las páginas anteriores. • Asegúrese de que el producto circule a través del tubo de retorno (g4). •... -
Página 11: Limpieza De Final De Servicio
GIOTTO LIMPIEZA DE FINAL DE SERVICIO Reduzca la presión al mínimo (gire hacia la izquierda el regulador • (H1) de la presión). • Ponga el interruptor (h2) que se encuentra en la caja del motor eléctrico, para apagar el equipo. •... -
Página 12: Imantenimiento Ordinario
GIOTTO MANTENIMIENTO ORDINARIO SUSTITUCIÓN DEL ACEITE hIDRÁULICO RESTABLECIMIENTO DEL NIVEL DE ACEITE hIDRÁULICO Transcurridas las primeras 100 horas de funcionamiento sustituya el aceite Controle cada vez que ponga en marcha, el nivel de aceite hidráulico con el piloto situado lateralmente en el cuerpo hidráulico; y si fuera necesario, de la bomba;... -
Página 13: Minconvenientes Y Soluciones
GIOTTO INCONVENIENTES Y SOLUCIONES Solución Inconveniente Causa El equipo no se pone en marcha • Compruebe que la conexión a la línea • • Falta de tensión; eléctrica sea correcta; • Controle el cable alargador; • Grandes caídas de tensión en red; •... -
Página 14: Descompresión
GIOTTO PROCEDIMIENTOS PARA UNA CORRECTA DESCOMPRESIÓN • Ponga el seguro (N1) de la pistola. • Ponga el interruptor (N2) en OFF para apagar el equipo. • Desconecte el cable de alimentación (N3). • Quite el cierre de seguridad (N4). Apunte la pistola contra el recipiente de recogida del producto y apriete el gatillo para descargar la presión. -
Página 15: Desmontaje Del Volante
GIOTTO DESMONTAJE DEL VOLANTE Utensilios y herramientas necesarios Procedimiento El volante (1a) está equipado con 2 prisioneros (1b) que se deben quitar como se indica a continuación 1.1 Inserte la llave allen (1c) en el orificio (1d). Fig. 1O www.larius.com ED. - Página 16 GIOTTO Utensilios y herramientas necesarios Procedimiento 2.1 Retire los dos prisioneros (2a) y (2b) como se muestra en la figura. Fig. 2O Utensilios y herramientas necesarios Procedimiento 3.1 Quitar el anillo elástico (3a) con los alicates especiales (3b). Fig. 3O www.larius.com ED.
- Página 17 GIOTTO Utensilios y herramientas necesarios Procedimiento 4.1 Inserte el extractor especial (4a) (no suministrado, disponible en el mercado) y retire el volante (4b) con la llave hexagonal (4c). Fig. 4O www.larius.com ED. 13 - 06/2021 - Cod. 150159...
-
Página 18: Sistema De Aspiración
GIOTTO SISTEMA DE ASPIRACIÓN Pos. Código Descripción 85009 Sistema de aspiración 85010 Tubo de aspiración 16609 Tubo de recirculación 18096 Muelle de bloqueo 85012 Filtro de aspiración www.larius.com ED. 13 - 06/2021 - Cod. 150159... -
Página 20: Cuerpo Hidráulico Completo
GIOTTO CUERPO hIDRÁULICO COMPLETO www.larius.com ED. 13 - 06/2021 - Cod. 150159... -
Página 21: Recambio Suministrado Completo
GIOTTO Pos. Código Descripción Cant. Pos. Código Descripción Cant. 82024 Anillo elástico 32108 Tapón 82023 Alojamento resorte 18786 Tornillo sin cabeza con hexágono interior 82022 52019 Tornillo sin cabeza con hexágono interior 82017 Camisa 32012 82021 Resorte Filtro 82019G Tope muelle 32010 Arandela 12456... -
Página 22: Giotto De Gasolina - Giotto Liner
GIOTTO gIOTTO DE gASOLINA - gIOTTO LINER www.larius.com ED. 13 - 06/2021 - Cod. 150159... - Página 23 GIOTTO Pos. Código Descripción Pos. Código Descripción 18260 Reductor completo versión membrana gasolina 95114 Brida hidráulica Kit reducción completo versión Giotto gasolina 18268 Tornillo sin cabeza con hexágono interior B+C+D 18342 con carro 81009 Reducción Kit completo para Giotto liner 18269 Lámina de resguardo 18346...
-
Página 24: Cuerpo Color Completo
GIOTTO CUERPO COLOR COMPLETO www.larius.com ED. 13 - 06/2021 - Cod. 150159... - Página 25 GIOTTO Pos. Código Descripción Pos. Código Descripción 83000 Cuerpo color completo 83002/1 Membrana 96099 Camisa 83002/2 Distribudor de aceite 33024 Tuerca de seguridad 83002/3 Resorte 33023 Arandela 83002/4 Bloque de retención 53006/1 Resorte 83002 Membrana completa 33021 Guía del obturador 33008 Manómetro 33020...
-
Página 26: Motor
GIOTTO MOTOR MOTOR ELéCTRICO Pos. Código Descripción 81001 Motor eléctrico 230V 50HZ 81002 Motor eléctrico 400V 50Hz trifásico 81003 Motor eléctrico 115V 60Hz 86003 Caja eléctrica 86001 Condensadores 81012 Prisionero 81033 Arandela 95158 Tuerca www.larius.com ED. 13 - 06/2021 - Cod. 150159... -
Página 27: Carro
GIOTTO CARRO Pos. Código Descripción 12355 Carro completo 12454 Pata 12710 Base carro 37218 Rueda neumática 91047 Arandela elástica 84007 Clavija 12711 Mango carro 12473 Tapón www.larius.com ED. 13 - 06/2021 - Cod. 150159... -
Página 28: Tanque 50L Giotto Ref. 18240
GIOTTO TANQUE 50L gIOTTO REF. 18240 Ø 425 www.larius.com ED. 13 - 06/2021 - Cod. 150159... - Página 29 GIOTTO Pos. Código Descripción Pos. Código Descripción 18249/1 Tapa 18223 Tubo de aspiración 85012 Filtro 37406 Tornillo 18231 Prolongacion filtro 901568 Tornillo 18249 Tanque 50 L 32024 Arandela 20833 Codo 52017 Tuerca 20817 Racor 37142 Tapón 20825 Llave de paso 18247 Soporte corto 96098...
-
Página 31: Declaración De Conformidad
GIOTTO DECLARACIÓN DE CONFORMIDAD El fabricante LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY Tel: +39 0341 621152 Fax: +39 0341 621243 E-mail: larius@larius.com Declara bajo su propia responsabilidad que el producto: GIOTTO Bomba eléctrica de membrana cumple con las directivas: - Directiva CE 2006/42 Directiva Máquinas - Directiva UE 2014/30 Compatibilidad Electromagnética (EMC) - Página 32 LARIUS srl Via Antonio Stoppani 21 - 23801 Calolziocorte (LC) ITALY TEL. +39 0341 621152 - Fax +39 0341 621243 - larius@larius.com www.larius.com...
