2.2.2 Empotrado en la pared

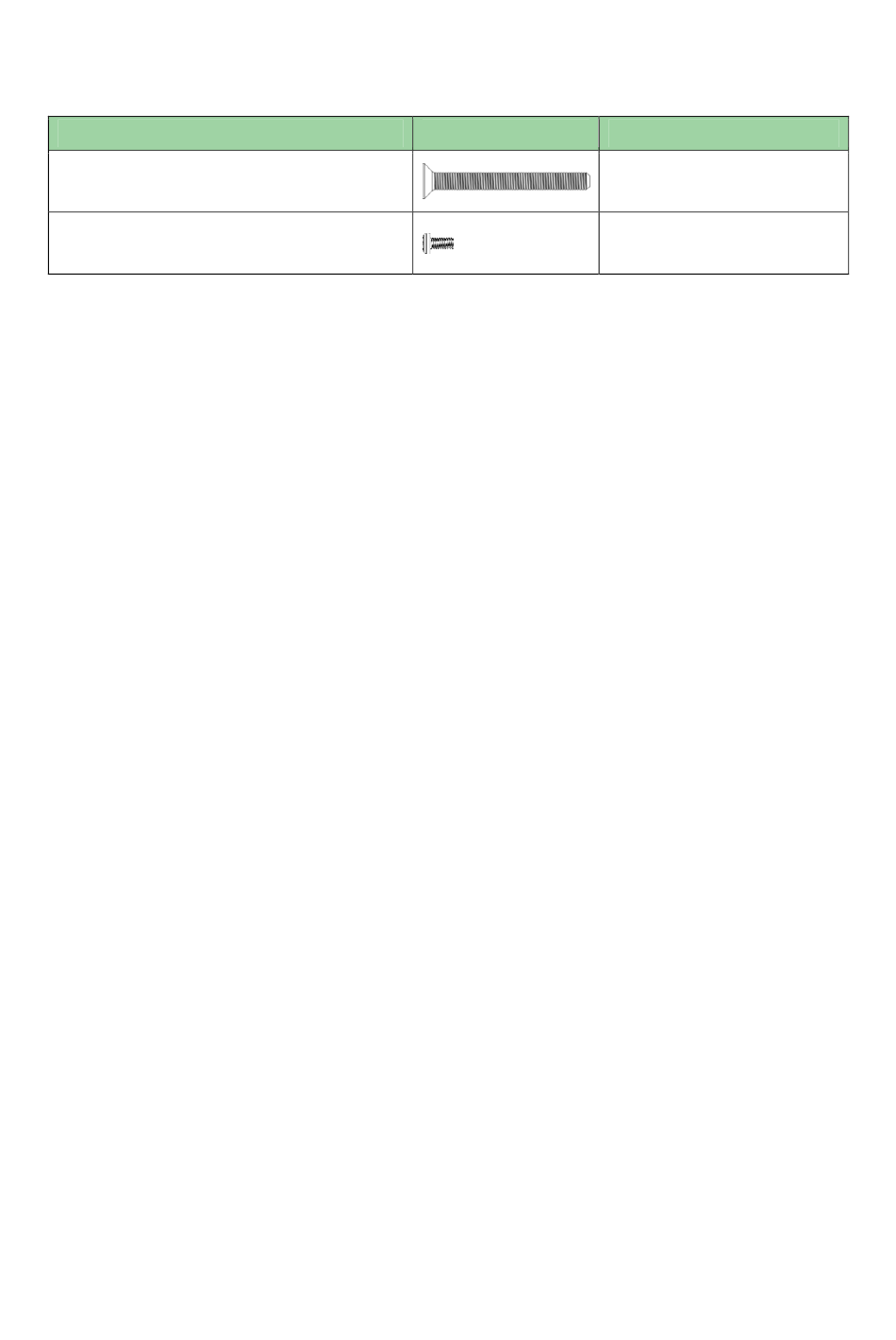

Nombre del componente
Tornillo de cabezal Allen (hexagonal)
avellanado, extremo plano M4x40
Tornillo cabezal en estrella avellanado,
extremo plano M3×6
2.2.3 Procedimiento de instalación
Paso 1. Haga un agujero en la pared. El módulo VTO tiene especificaciones para un
módulo individual, 2 módulos y 3 módulos. La dimensiones del agujero para un
módulo único son 115 x 115 x 57 (mm); para 2 módulos son 237 x 125 x 50 (mm)
y para 3 módulos son 349 x 125 x 50 (mm).
Paso 2. Introduzca la carcasa en la pared hasta que su borde enrase con la pared.
Paso 3. Alinee el dispositivo sobre el panel frontal con la posición del agujero. Apriete los
tornillos (tornillo cabezal en estrella avellanado, extremo plano M3×6), y el
módulo quedará sujeto al panel frontal.
Paso 4. Fije el panel frontal alineándolo con la posición de los agujeros, apriete los
tornillos (tornillo de cabezal Allen (hexagonal) avellanado, extremo plano M4x40)
y el panel frontal quedará sujeto a la carcasa.
Paso 5. Escriba el número de habitación o el nombre del residente sobre la tarjeta
proporcionada. Coloque la cubierta de la tarjeta.
Nota:
 La tarjeta y la cubierta de la tarjeta se incluyen de fábrica.
 El módulo VTO viene en dos paquetes, uno de 2 módulos y otro de 3 módulos.
La figura usa 3 módulos como ejemplo.
 Puede dar alimentación al dispositivo solamente después de conectar
correctamente todos los módulos, de lo contrario los módulos conectados
después de encender el dispositivo no funcionarán.
Ilustración Cantidad
4
4 en cada módulo
