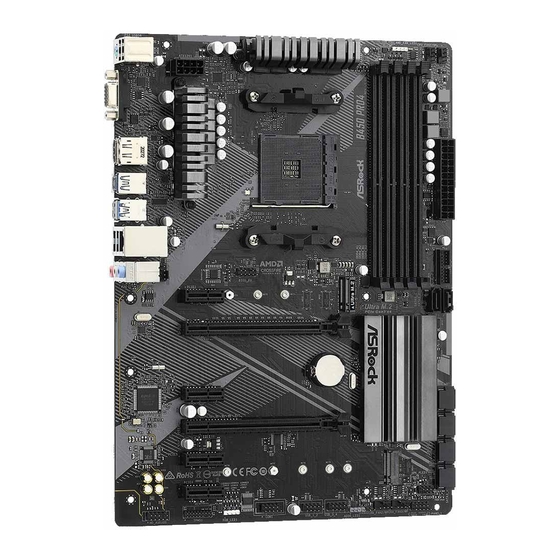

ASROCK B450 Pro4 Manual Del Usuario

ASROCK B450 Pro4 Manual Del Usuario

Ocultar thumbs

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 80

Enlaces rápidos

Descargar este manual
Version 1.0
Published June 2018
Copyright©2018 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

loading

Manuales relacionados para ASROCK B450 Pro4

Resumen de contenidos para ASROCK B450 Pro4

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...
  • Página 3 B450 Pro4 Motherboard Layout AMD_FAN_LED1 CPU_FAN2/WP CPU_FAN1 ATX12V1 USB 3.1 Gen2 T: USB31_TA_1 B: USB31_TC_1 USB 3.1 Gen1 T: USB1 B: USB2 USB 3.1 Gen1 T: USB3 B: USB4 CHA_FAN1/WP BIOS PCIE1 Ultra M.2 PCIe Gen3 x4 PCIE2 CMOS Battery...
  • Página 4 No. Description ATX 12V Power Connector (ATX12V1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) AMD Fan LED Header (AMD_FAN_LED1) CPU Fan / Waterpump Fan Connector (CPU_FAN2/WP) CPU Fan Connector (CPU_FAN1) ATX Power Connector (ATXPWR1) USB 3.1 Gen1 Header (USB3_5_6) SATA3 Connector (SATA3_2) SATA3 Connector (SATA3_1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2)
  • Página 5 B450 Pro4 I/O Panel No. Description No. Description USB 2.0 Ports (USB56) USB 3.1 Gen1 Ports (USB3_12) DisplayPort 1.2 USB 3.1 Gen2 Type-A Port (USB31_TA_1) LAN RJ-45 Port* USB 3.1 Gen2 Type-C Port (USB31_TC_1) Line In (Light Blue)** HDMI Port...
  • Página 6 ** To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Configuration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Configuration: Port Function...

  • Página 7: Package Contents

    If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 8 * For Ryzen Series CPUs (Raven Ridge), ECC is only supported with PRO CPUs. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) * Please refer to page 23 for DDR4 UDIMM maximum frequency support.
  • Página 9 B450 Pro4 Expansion AMD Ryzen series CPUs (Summit Ridge and Pinnacle Ridge) • 2 x PCI Express 3.0 x16 Slots (PCIE2: x16 mode; PCIE4: x4 Slot mode)* AMD Ryzen series CPUs (Raven Ridge) • 2 x PCI Express 3.0 x16 Slots (PCIE2: x8 mode; PCIE4: x4...
  • Página 10 • 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Audio Codec) * To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. • Premium Blu-ray Audio support • Supports Surge Protection • ELNA Audio Caps...
  • Página 11 M.2 PCI Express module up to Gen3 x2 (16 Gb/s) ** ** If M2_1 is occupied, PCIE4 will be disabled. ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit • 1 x COM Port Header Connector • 1 x TPM Header • 1 x Power LED and Speaker Header...
  • Página 12 • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjust- ing the setting in the BIOS, applying Untied Overclocking Technology, or using third- party overclocking tools.
  • Página 13 B450 Pro4 Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 14 2.1 Installing the CPU Unplug all power cables before installing the CPU.
  • Página 15 B450 Pro4...
  • Página 16 2.2 Installing the CPU Fan and Heatsink After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other.
  • Página 17 B450 Pro4...
  • Página 18 Installing the AM4 Box Cooler SR2...
  • Página 19 B450 Pro4...
  • Página 20 4-pin FAN cable RGB LED Cable +12V *The diagram shown here are for reference only. Please refer to page 32 for the orientation of AMD Fan LED Header (AMD_FAN_LED1).
  • Página 21 B450 Pro4 Installing the AM4 Box Cooler SR3...
  • Página 23 B450 Pro4...
  • Página 24 +12V Please note that only one cable should be used at a time in this step. If you select AMD_FAN_LED1, please install ASRock utility "ASRock Polychrome LED". If you select USB connector, please install AMD utility "SR3 Settings Software". *The diagram shown here are for reference only. Please refer to page 32 for the orientation of...
  • Página 25 B450 Pro4 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Página 26 Ryzen Series CPUs (Raven Ridge): UDIMM Memory Slot Frequency (Mhz) 2933 2667 2667 2400 2133 SR/DR SR/DR 1866 SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label...
  • Página 27 B450 Pro4 The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.
  • Página 28 2.4 Expansion Slots (PCI Express Slots) There are 6 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 29 B450 Pro4 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper...
  • Página 30 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. PLED+ System Panel Header Connect the power PLED- PWRBTN#...
  • Página 31 B450 Pro4 SPEAKER Power LED and Speaker Please connect the DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 15) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These six SATA3 (SATA3_1: connectors support SATA see p.1, No.
  • Página 32 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 26) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Página 33 B450 Pro4 CPU Fan / Waterpump This motherboard pro- Fan Connector vides a 4-Pin CPU fan FAN_VOLTAGE CPU_FAN_SPEED (4-pin CPU_FAN2/WP) (Quiet Fan) connector. FAN_SPEED_CONTROL (see p.1, No. 4) If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3.
  • Página 34 RGB LED Header RGB LED header is used to con- (4-pin RGB_LED1) nect RGB LED extension cable 12V G R (see p.1, No. 24) which allows users to choose from various LED lighting ef- fects. Caution: Never install the RGB LED cable in the wrong orienta- tion;...
  • Página 35 B450 Pro4 2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Summit Ridge, Raven Ridge and Pinnacle Ridge).
  • Página 36 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location C by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
  • Página 37 B450 Pro4 Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module. NUT2 NUT1 M.2_SSD (NGFF) Module Support List Vendor Interface Intel PCIe INTEL 6000P-SSDPEKKF256G7 (nvme)
  • Página 38 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (M2_2) supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s).
  • Página 39 B450 Pro4 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Página 40 PCIe SD6PP4M-256G Team SATA3 TM4PS4128GMC105 Team SATA3 TM4PS4256GMC105 Team SATA3 TM8PS4128GMC105 Team SATA3 TM8PS4256GMC105 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Página 41 B450 Pro4 2.9 ASRock Polychrome LED ASRock Polychrome LED is a lighting control utility specifically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connect- ing the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 42 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strip to the Addressable LED Header (ADDR_LED1) on the motherboard. ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Página 43 ASRock Polychrome LED Utility Now you can adjust the RGB LED color through the ASRock Polychrome LED utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 44: Lieferumfang

    1 Einleitung Vielen Dank, dass Sie sich für das B450 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 45: Technische Daten

    Speicher* * Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt. * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) * Bitte beachten Sie Seite 23 für die maximal unterstützte Frequenz von DDR4-UDIMM.
  • Página 46 Erweiter- CPUs der AMD-Ryzen-Serie (Summit Ridge und Pinnacle ungssteck- Ridge) • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2:x16-Modus; platz PCIE4:x4-Modus)* CPUs der AMD-Ryzen-Serie (Raven Ridge) • 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2:x8-Modus; PCIE4:x4-Modus)* * Unterstützt NVMe-SSD als Bootplatte * Wenn M2_1 belegt ist, wird PCIE4 deaktiviert. • 4 x PCI-Express-2.0-x1-Steckplatz • Unterstützt AMD Quad CrossFireX und CrossFireX...
  • Página 47 B450 Pro4 • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audio Audiocodec) * Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz • ELNA-Audiokondensatoren • PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s • Realtek RTL8111H...
  • Página 48 /2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2- PCI-Express-Modul bis Gen3 x 2 (16 Gb/s)** ** Wenn M2_1 belegt ist, wird PCIE4 deaktiviert. ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit • 1 x COM-Anschluss-Stiftleiste Anschluss • 1 x TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x RGB-LED-Stiftleiste...
  • Página 49 Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Página 50 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRCMOS2) 2-pin Jumper (siehe S. 1, Nr. 19) CLRCMOS2 ermöglicht Ihnen die Löschung der Daten im CMOS.
  • Página 51 B450 Pro4 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Página 52 SPEAKER Betrieb-LED- und Bitte verbinden Sie die Betrieb- DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 15) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese sechs SATA-III-Anschlüsse (SATA3_1: unterstützen SATA-Datenkabel siehe S. 1, Nr. 9) für interne Speichergeräte mit (SATA3_2: einer Datenübertragungsgeschwi...
  • Página 53 B450 Pro4 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET (Frontblende) Anschließen von Audiogeräten OUT_RET (9-polig, HD_AUDIO1) an der Frontblende. (siehe S. 1, Nr. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Página 54 Anschluss für CPU-Lüfter / Dieses Motherboard bietet Wasserpumpenlüfter einen 4-poligen CPU-Lüfter- FAN_VOLTAGE CPU_FAN_SPEED (4-polig, CPU_FAN2/WP) anschluss (lautloser Lüfter). FAN_SPEED_CONTROL (siehe S. 1, Nr. 4) Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet (24-polig, ATXPWR1)
  • Página 55 B450 Pro4 RGB-LED-Stiftleiste RGB-LED-Stiftleiste dient (4-polig, RGB_LED1) dem Anschließen eines RGB- 12V G R (siehe S. 1, Nr. 24) LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED- Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

  • Página 56: Contenu De L'eMballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notifica- tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Página 57 PRO. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) * Veuillez consulter la page 23 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.
  • Página 58 Fente Processeurs AMD série Ryzen (Summit Ridge et Pinnacle d’expansion Ridge) • 2 x fentes PCI Express 3.0 x 16 (PCIE2 :mode x16 ; PCIE4 :mode x4)* Processeurs AMD série Ryzen (Raven Ridge) • 2 x fentes PCI Express 3.0 x 16 (PCIE2 :mode x8 ; PCIE4 :mode x4)* * Prend en charge les SSD NVMe comme disques de démarrage * Si M2_1 est occupé, PCIE4 est désactivé.
  • Página 59 B450 Pro4 • Audio 7.1 CH HD avec protection du contenu (codec audio Audio Realtek ALC892) *Pour configurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.
  • Página 60 Express touche M jusqu'à Gen3 x2 (16 Go/s)** ** Si M2_1 est occupé, PCIE4 est désactivé. ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 • 1 x embase pour port COM Connecteur • 1 x embase TPM...
  • Página 61 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifi- cations du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’...
  • Página 62 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRCMOS2) 2-pin Jumper...
  • Página 63 B450 Pro4 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 64 SPEAKER Prise DEL d’alimentation Veuillez brancher la DEL DUMMY et haut-parleur d'alimentation du châssis et le DUMMY (SPK_PLED1 à 7 broches) haut-parleur du châssis sur ce (voir p.1, No. 15) connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces six connecteurs SATA3 (SATA3_1: sont compatibles avec les câbles voir p.1, No.
  • Página 65 B450 Pro4 Embase audio du panneau Cette embase sert au PRESENCE# MIC_RET frontal branchement des appareils OUT_RET (HD_AUDIO1 audio au panneau audio frontal. à 9 broches) OUT2_L J_SENSE (voir p.1, No. 26) OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Página 66 Connecteur ventilateur de Cette carte mère est dotée d’un processeur / ventilateur connecteur pour ventilateur FAN_VOLTAGE CPU_FAN_SPEED pompe à eau de processeur (Quiet Fan) à 4 FAN_SPEED_CONTROL (CPU_FAN2/WP à 4 broches. Si vous envisagez de broches) connecter un ventilateur de (voir p.1, No.
  • Página 67 B450 Pro4 Embase LED RVB L'embase LED RVB sert à (RGB_LED1 à 4 broches) connecter le câble d'extension 12V G R (voir p.1, No. 24) LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais...

  • Página 68: Contenuto Della Confezione

    Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attual- mente in uso.
  • Página 69 * Per le CPU serie Ryzen (Raven Ridge), è supportata solo la memoria ECC senza CPU PRO. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) * Fare riferimento a pagina 23 per il supporto della frequenza massima DDR4 UDIMM.
  • Página 70 Alloggio CPU serie AMD Ryzen (Summit Ridge e Pinnacle Ridge) • 2 x Alloggi PCI Express 3.0 x16 (PCIE2:modalità x16; d’espansione PCIE4:modalità x4)* CPU serie AMD Ryzen (Raven Ridge) • 2 x Alloggi PCI Express 3.0 x16 (PCIE2:modalità x8; PCIE4:modalità x4)* * Supporto di SSD NVMe come disco d’avvio * Se l'alloggio M2_1 è...
  • Página 71 B450 Pro4 • Audio HD a 7.1 canali con Content Protection (codec audio Audio Realtek ALC892) * Per configurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.
  • Página 72 PCI Express fino a Gen3 x2 (16 Gb/s)** ** Se l'alloggio M2_1 è occupato, l'alloggio PCIE4 viene disabili- tato. ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 • 1 x connettore porta COM Connettore • 1 x connettore TPM • 1 x connettore LED alimentazione e altoparlante...
  • Página 73 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti.
  • Página 74 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS (CLRCMOS2) 2-pin Jumper (vedere pag.

  • Página 75: Header E Connettori Su Scheda

    B450 Pro4 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Página 76 SPEAKER Connettore LED Collegare i LED alimentazione DUMMY alimentazione e e l’altoparlante a questo connet- l’altoparlante a questo connet- a questo connet- DUMMY altoparlante tore. (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 15) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi sei connettori SATA3 (SATA3_1: supportano cavi dati SATA...
  • Página 77 B450 Pro4 Header audio pannello Questo header serve a collegare PRESENCE# MIC_RET anteriore i dispositivi audio al pannello OUT_RET (HD_AUDIO1 a 9 pin) audio anteriore. (vedere pag. 1, n. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Página 78 Connettore ventola CPU / Questa scheda madre è dotata ventola pompa dell’acqua di un connettore per la ventola FAN_VOLTAGE CPU_FAN_SPEED (CPU_FAN2/WP a 4 pin) della CPU (Ventola silenziosa) FAN_SPEED_CONTROL (vedere pag. 1, n. 4) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
  • Página 79 B450 Pro4 Collettore LED RGB Il collettore LED RGB viene (RGB_LED1 a 4 pin) utilizzato per collegare la 12V G R (vedere pag. 1, n. 24) prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.

  • Página 80: Introducción

    1 Introducción Gracias por comprar la placa base ASRock B450 Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

  • Página 81: Especificaciones

    * Para CPU de la serie Ryzen (Raven Ridge), ECC solamente se admite con CPU PRO. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Consulte la página 23 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.
  • Página 82 Ranura de CPU de la serie AMD Ryzen (Summit Ridge y Pinnacle Ridge) • 2 x Ranuras PCI Express 3.0 x16 (PCIE2:modo x16; expansión PCIE4:modo x4)* CPU de la serie AMD Ryzen (Raven Ridge) • 2 x Ranuras PCI Express 3.0 x16 (PCIE2:modo x8; PCIE4:modo x4)* * Admite unidad de estado sólido de NVMe como disco de arranque...
  • Página 83 B450 Pro4 • 7.1 Audio CH HD con Protección de contenido (Realtek Audio ALC892 Audio Codec) *Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.
  • Página 84 ** Si M2_1 está ocupado, PCIE4 se deshabilitará. ** Admite unidad de estado sólido de NVMe como disco de ar- ranque ** Admite el kit U.2 de ASRock • 1 x Base de conexiones de puerto COM Conector • 1 x Conector TPM • 1 x LED de alimentación y base de conexiones para el altavoz...
  • Página 85 ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 86: Instalación De Los Puentes

    1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS2) 2-pin Jumper...

  • Página 87: Conectores Y Cabezales Incorporados

    B450 Pro4 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Página 88 SPEAKER LED de alimentación y Conecte el LED de alimentación DUMMY base de conexiones para la del chasis y el altavoz del chasis DUMMY altavoz a esta base de conexiones. (SPK_PLED1 de 7 contactos) PLED+ PLED+ (consulte la pág.1, Nº 15) PLED- Conectores Serie ATA3 Estos seis conectores SATA3...
  • Página 89 B450 Pro4 Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de audio OUT_RET (HD_AUDIO1 de 9 al panel de audio frontal. contactos) OUT2_L J_SENSE (consulte la pág.1, Nº 26) OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Página 90 Ventilador de la CPU / Esta placa base contiene un Conectar para el ventilador conector de ventilador (venti- FAN_VOLTAGE CPU_FAN_SPEED de la bomba de agua lador silencioso) de CPU de 4 FAN_SPEED_CONTROL (CPU_FAN2/WP de 4 contactos. Si tiene pensando contactos) conectar un ventilador de CPU (consulte la pág.1, N.º...
  • Página 91 B450 Pro4 Cabezal de LED RGB La base de conexiones de LED (RGB_LED1 RGB se utiliza para conectar 12V G R de 4 contactos) el alargador de LED RGB (consulte la pág.1, Nº 24) que permite a los usuarios elegir entre varios efectos de iluminación de LED.

  • Página 92: Комплект Поставки

    уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...

  • Página 93: Технические Характеристики

    B450 Pro4 1.2 Технические характеристики • Форм-фактор ATX Платформа • Схема на основе твердотельных конденсаторов • Сокет AMD AM4 ЦП • Digi Power design • Система питания 9 • Поддерживается водяное охлаждение, 105 Вт (Pinnacle Ridge); Поддерживается водяное охлаждение, 95 Вт (Summit Ridge); Поддерживается водяное охлаждение, 65 Вт...
  • Página 94 Слоты ЦП серии AMD Ryzen (Summit Ridge и Pinnacle Ridge) • 2 x Слоты PCI Express 3.0 x16 (PCIE2:режим x16; расширения PCIE4:режим x4)* ЦП серии AMD Ryzen (Raven Ridge) • 2 x Слоты PCI Express 3.0 x16 (PCIE2:режим x8; PCIE4:режим x4)* * Поддерживаются...
  • Página 95 B450 Pro4 • 7.1-канальный звук высокой четкости HD Audio с Звук защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере. • Поддержка Premium Blu-ray Audio • Защита...
  • Página 96 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x2 (16 Гбит/с)** ** Если занят слот M2_1, отключается слот PCIE4. ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2. • 1 колодка СОМ-порта Разъемы • 1 колодка ТРМ • 1 колодка светодиодного индикатора питания и...
  • Página 97 Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора...
  • Página 98 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-pin Jumper (CLRCMOS2) (см. стр. 1, № 19) CLRCMOS2 используется для удаления данных CMOS. Чтобы сбросить и обнулить...
  • Página 99 B450 Pro4 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
  • Página 100 SPEAKER Колодка светодиодного Предназначена для DUMMY индикатора питания и подключения светодиодного DUMMY динамика корпуса индикатора питания и (7-контактная, динамика корпуса. SPK_PLED1) PLED+ PLED+ (см. стр. 1, № 15) PLED- Разъемы Serial ATA3 Эти шесть разъемов SATA3 (SATA3_1: предназначены для подключения см.
  • Página 101 B450 Pro4 Аудиоколодка передней Эта колодка предназначена для PRESENCE# MIC_RET панели подключения аудиоустройств к OUT_RET (9-контактов, передней аудиопанели. HD_AUDIO1) OUT2_L (см. стр. 1, № 26) J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса...
  • Página 102 Разъем для вентилятора Эта материнская плата снабжена ЦП и вентилятора 4-контактным разъемом для FAN_VOLTAGE водяной помпы. CPU_FAN_SPEED малошумящего вентилятора ЦП. FAN_SPEED_CONTROL (4-контактный CPU_ Если вы собираетесь подключить FAN2/WP) 3-контактный вентилятор (см. стр. 1,№ 4) охлаждения процессора, подключайте его к контактам 1-3. Разъем...
  • Página 103 B450 Pro4 Колодка светодиодной Колодка светодиодной RGB-подсветки служит для RGB-подсветки 12V G R подключения удлинительного (4-контактная, кабеля светодиодной RGB- RGB_LED1) подсветки, которая позволяет (см. стр. 1, № 24) реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так...

  • Página 104: Introdução

    1 Introdução Obrigado por adquirir a placa mãe ASRock B450 Pro4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

  • Página 105: Especificações

    * Para CPUs série Ryzen (Raven Ridge), ECC só é suportado com CPUs PRO. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 23 para suporte de frequência máxima DDR4 UDIMM.
  • Página 106 Slot de CPUs AMD Série Ryzen (Summit Ridge e Pinnacle Ridge) • 2 x Slots PCI Express 3.0 x16 (PCIE2:modo x16; PCIE4:modo expansão x4)* CPUs AMD Série Ryzen (Raven Ridge) • 2 x Slots PCI Express 3.0 x16 (PCIE2:modo x8; PCIE4:modo x4)* * Suporta NVMe SSD nos discos de inicialização * Se M2_1 estiver ocupado, PCIE4 será...
  • Página 107 B450 Pro4 • Áudio HD de 7.1 canais com proteção de conteúdo (Codec de Áudio áudio Realtek ALC892) *Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi- canal pelo driver de áudio.
  • Página 108 M.2 PCI Express até Gen3 x2 (16 Gb/s)** ** Se M2_1 estiver ocupado, PCIE4 será desativado. ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 • 1 x Suporte porta COM Conector • 1 x Plataforma TPM • 1 x LED de alimentação e Cabeçote de Autofalante...
  • Página 109 • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Página 110 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRCMOS2) 2-pin Jumper...

  • Página 111: Suportes E Conectores Onboard

    B450 Pro4 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Página 112 SPEAKER LED de alimentação e Conecte o LED de alimentação DUMMY Cabeçote de Autofalante do chassi e o autofalante do DUMMY (SPK_PLED1 de 7 pinos) chassi a este cabeçote. (ver p.1, N.º 15) PLED+ PLED+ PLED- Conectores série ATA3 Estes seis conectores SATA3 (SATA3_1: suportam cabos de dados ver p.1, N.º...
  • Página 113 B450 Pro4 Suporte de áudio do painel Este suporte destina-se à PRESENCE# MIC_RET frontal conexão dos dispositivos OUT_RET (HD_AUDIO1 de 9 pinos) de áudio no painel de áudio (ver p.1, N.º 26) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi de- verá...
  • Página 114 Conector de Ventoinha de Esta placa mãe inclui um CPU / Ventilador de Água conector de ventilador da CPU FAN_VOLTAGE CPU_FAN_SPEED (CPU_FAN2/WP de 4 (Ventilador silencioso) de 4 FAN_SPEED_CONTROL pinos) pinos. Se você pretende conec- (ver p.1, N.º 4) tar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Página 115 B450 Pro4 Cabeçote de LED RGB Cabeçote RGB LED é usado (RGB_LED1 de 4 pinos) para conectar o cabo de 12V G R (ver p.1, N.º 24) extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

  • Página 116: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B450 Pro4, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 117 * Dla serii CPU Ryzen (Raven Ridge), ECC jest obsługiwana tylko z CPU PRO. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Sprawdź stronę 23 w celu uzyskania informacji o maksymalnej obsługiwanej częstotliwości DDR4 UDIMM.
  • Página 118 Gniazdo Procesor serii AMD Ryzen (Summit Ridge oraz Pinnacle Ridge) • 2 x gniazda PCI Express 3.0 x 16 (tryb PCIE2:x16 ; tryb rozszerzenia PCIE4:x4)* Procesor serii AMD Ryzen (Raven Ridge) • 2 x gniazda PCI Express 3.0 x 16 (tryb PCIE2:x8 ; tryb PCIE4:x4)* * Obsługa SSD NVMe, jako dysków rozruchowych * Jeśli jest obsadzone M2_1, gniazdo PCIE4 zostanie wyłączone.
  • Página 119 B450 Pro4 • Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Audio Realtek ALC892) * Aby skonfigurować dźwięk 7.1 CH HD wymagane jest użycie modułu panelu czołowego HD i włączenie funkcji dźwięku wielokanałowego za pośrednictwem sterownika audio. • Obsługa audio Blu-ray Premium • Obsługa zabezpieczenia przed przepięciami...
  • Página 120 M.2 PCI Express do Gen3 x2 (16 Gb/s)** ** Jeśli jest obsadzone M2_1, gniazdo PCIE4 zostanie wyłączone. ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit • 1 x złącze główkowe portu COM Złącze • 1 x złącze główkowe TPM • 1 x dioda LED zasilania i złącze główkowe głośnika...
  • Página 121 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
  • Página 122 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pin Jumper (CLRCMOS2) (sprawdź s.1, Nr 19) CLRCMOS2 umożliwia usunięcie wszystkich danych z pamięci CMOS.
  • Página 123 B450 Pro4 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. PLED+ Złącze główkowe na pan-...
  • Página 124 SPEAKER Dioda LED zasilania i Podłącz to tego złącza DUMMY złącze główkowe głośnika główkowego diodę LED DUMMY (7-pinowe SPK_PLED1) zasilania obudowy i głośnik (sprawdź s.1, Nr 15) obudowy . PLED+ PLED+ PLED- Złącza Serial ATA3 Te sześć złączy SATA3 (SATA3_1: obsługuje kable danych SATA sprawdź...
  • Página 125 B450 Pro4 Złącze główkowe audio To złącze główkowe służy do PRESENCE# MIC_RET panelu przedniego podłączania urządzeń audio do OUT_RET (9-pinowe HD_AUDIO1) przedniego panelu audio. (sprawdź s.1, Nr 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać...
  • Página 126 Złącze wentylatora proce- Ta płyta główna udostępnia sora/wentylatora pompy 4-pinowe złącze wentylatora CPU FAN_VOLTAGE CPU_FAN_SPEED wodnej (Cichy wentylator). Jeśli planow- FAN_SPEED_CONTROL (4-pinowe ane jest podłączenie 3-pinowego CPU_FAN2/WP) wentylatora CPU, należy je (sprawdź s.1, Nr 4) podłączyć do pinów 1-3. Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1) 24-pinowe złącze zasi-...
  • Página 127 B450 Pro4 Złącze główkowe LED Złącze główkowe RGB LED jest używane do podłączenia 12V G R (4-pinowe RGB_LED1) przedłużacza LED RGB, który (sprawdź s.1, Nr 24) umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku;...
  • Página 128 1 개요 ASRock B450 Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구 성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의...
  • Página 129 리를 지원합니다 .* * Ryzen Series CPU(Raven Ridge) 의 경우 , ECC 는 PRO CPU 에서 만 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * DDR4 UDIMM 최대 주파수 지원은 23 페이지를 참조하십시오 .
  • Página 130 확장 슬롯 AMD Ryzen 시리즈 CPU(Summit Ridge 및 Pinnacle Ridge) • PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x16 모드 , PCIE4:x4 모 드 )* AMD Ryzen 시리즈 CPU(Raven Ridge) • PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x8 모드 , PCIE4:x4 모드 )* * NVMe SSD 를...
  • Página 131 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈을 2 개 (16 Gb/s) 까지 지원 ** ** M2_1 이 사용 중일 경우 , PCIE4 가 비활성화됩니다 . ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원...
  • Página 132 • COM 포트 헤더 1 개 커넥터 • TPM 헤더 1 개 • 전원 LED 및 스피커 헤더 1 개 • RGB LED 헤더 1 개 * 전체 최대 12V/3A, 36W LED 스트립 지원 • 주소 지정 가능한 LED 헤더 1 개 * 전체...
  • Página 133 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Página 134 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRCMOS2) (1 페이지 , 19 번 항목 참조 ) 2-pin Jumper CLRCMOS2 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스템 파 라미터를...
  • Página 135 B450 Pro4 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 . PLED+ 시스템 패널 헤더 섀시의 전원 스위치 , 리셋 스...
  • Página 136 SPEAKER 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 스피 DUMMY (7 핀 SPK_PLED1) 커를 이 헤더에 연결하십시 DUMMY (1 페이지 , 15 번 항목 참 오 . 조 ) PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커넥터는 최대...
  • Página 137 B450 Pro4 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 전 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 면 오디오 패널에 연결하는 OUT_RET (1 페이지 , 26 번 항목 참 데 사용됩니다 . 조 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이...
  • Página 138 CPU 팬 / 워터 펌프 팬 커 이 마더보드에는 4 핀 CPU 팬 넥터 ( 저소음 팬 ) 커넥터가 탑재 FAN_VOLTAGE CPU_FAN_SPEED (4 핀 CPU_FAN2/WP) 되어 있습니다 . 3 핀 CPU 팬 FAN_SPEED_CONTROL (1 페이지 , 4 번 항목 참 을...
  • Página 139 B450 Pro4 RGB LED 헤더 RGB LED 헤더는 다양한 LED (4 핀 RGB_LED1) 조명 효과를 선택할 수 있는 12V G R (1 페이지 , 24 번 항목 참 RGB LED 연장 케이블을 연 조 ) 결하는 데 사용됩니다 . 주의 : RGB LED 케이블을 잘못...
  • Página 140 アルの内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更が あった場合には、 更新されたバージョンは、 予告なく アスロックのウェブサイ トから入 手できるようになります。 このマザーボードに関する技術的なサポートが必要な場合 には、 ご使用のモデルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧に なれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B450 Pro4 マザーボード （ATX フォームファクター） • ASRock B450 Pro4 クイックインストールガイ ド...
  • Página 141 • AMD Ryzen シリーズ CPU (Raven Ridge) は DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ノン ECC、 アンバッフ ァードメモリに対応します。 * * Ryzen シリーズ CPU （Raven Ridge） の場合、 ECC は PRO CPU のみに対応します。 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一 覧を参照してく ださい。 (http://www.asrock.com/) * DDR4 UDIMM 最大周波数サポートについては 23 ページを 参照してく ださい。 • システムメモリの最大容量 ： 64GB...
  • Página 142 AMD Ryzen シリーズ CPU (Summit Ridge および Pinnacle 拡張スロッ ト Ridge) • 2 x PCI Express 3.0 x16 スロッ ト （PCIE2 ： x16 モード、 PCIE4 ： x4 モード） * AMD Ryzen シリーズ CPU (Raven Ridge) • 2 x PCI Express 3.0 x16 スロッ ト （PCIE2 ： x8 モード、 PCIE4 ： x4 モード）...
  • Página 143 B450 Pro4 • 7.1 CH HDオーディオ、 コンテンツプロテクション付き （Realtek オーディオ ALC892 オーディオコーデック） *7.1 CH HD オーディオを設定するためには、 HD フロントパネ ルのオーディオモジュールを使用し、 オーディオドライバを通し てマルチチャンネルオーディオ機能を有効にする必要がありま す。 • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応 • ELNA 製オーディオコンデンサ • PCIE x1 ギガビッ ト LAN 10/100/1000 Mb/ 秒...
  • Página 144 と最大 Gen3 x2 (16 Gb/s) までの M.2 PCI Express モジュー ルに対応 ** ** M2_1 が使用されている場合は、 PCIE4 は無効になります。 ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • 1 x COM ポートヘッダー コネクタ • 1 x TPM ヘッダー • 1 x 電源 LED とスピーカーヘッダー...
  • Página 145 • 電圧監視 : +12V、 +5V、 +3.3V、 Vcore • Microsoft® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリスク を伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定になった り、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分の責任...
  • Página 146 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピン に被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっ ていない場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー (CLRCMOS2) 2-pin Jumper （p.1、 No. 19 参照） CLRCMOS2 を使って CMOS 内のデータをクリアできます。 ク リアして、 デフォルト設 定にシステムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源か ら電源コードを抜いてく ださい。 15 秒間待ってから、 ジャンパーキャップを使用して CLRCMOS2 上のピンを 5 秒間ショートさせます。 ただし、 BIOS をアップデートした直 後に、...
  • Página 147 B450 Pro4 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネク タにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャン パーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッ PLED+ PLED- PWRBTN# （9 ピン PANEL1） チをリセッ トし、 下記のピン割 （p.1、 No. 16 参照） り当てに従って、 シャーシのシ ステムステータス表示ランプ RESET# をこのヘッダーにセッ トしま HDLED- HDLED+ す。 ケーブルを接続するとき には、 ピンの＋と−に気をつ...
  • Página 148 SPEAKER 電源 LED とスピーカーヘ シャーシ電源 LED とシャーシ DUMMY ッダー スピーカーをこのヘッダーに DUMMY （7 ピン SPK_PLED1） 接続してく ださい。 （p.1、 No. 15 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクタ これら 6 つの SATA3 コネク ターは、 最高 6.0 Gb/ 秒のデー (SATA3_1: p.1、 No. 9 参照） タ転送速度で内部ストレー...
  • Página 149 B450 Pro4 フロントパネルオーディ このヘッダーは、 フロントオー PRESENCE# MIC_RET オヘッダー ディオパネルにオーディオデ OUT_RET （9 ピン HD_AUDIO1） バイスを接続するためのもの （p.1、 No. 26 参照） です。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび シャーシのマニュアルの指示に従ってく ださい。 2. ACʼ 9 7 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディ...
  • Página 150 CPU ファン / ウォーター このマザーボードは 4 ピン ポンプファンコネクタ CPU ファン （静音ファン） コネ FAN_VOLTAGE CPU_FAN_SPEED （4 ピン CPU_FAN2/WP） クタが装備されています。 3 ピ FAN_SPEED_CONTROL （p.1、 No. 4 参照） ンの CPU ファンを接続する 場合には、 ピン 1-3 に接続して く ださい。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1） ATX 電源コネクタが装備され...
  • Página 151 B450 Pro4 RGB LED ヘッダー RGB LED ヘッダーは RGB （4 ピン RGB_LED1） LED 延長ケーブルの接続に 12V G R （p.1、 No. 24 参照） 使用され、 これによりユーザー はさまざまな LED 証明効果 から選択するこ とができます。 注意 : RGB LED ケーブルは間 違った方向に取り付けないでく ださい。 間違った方向に取り付け るとケーブルが破損するこ とがあ ります。 * これら 2 つのヘッダーの詳し...
  • Página 152 恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我 们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站 以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支 持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B450 Pro4 主板（ATX 规格尺寸） • 华擎 B450 Pro4 快速安装指南 • 华擎 B450 Pro4 支持光盘 • 1 x I/O 面板 • 2 x 串行 ATA (SATA) 数据线（选购） • 2 x 螺丝（供 M.2 插座使用）（选购）...
  • Página 153 B450 Pro4 1.2 规格 • ATX 规格尺寸 平台 • 稳固的电容器设计 • AMD AM4 Socket • Digi Power design • 9 电源相设计 • 支持 105W 水冷散热 (Pinnacle Ridge)；支持 95W 水冷散热 (Summit Ridge)；支持 65W 水冷散热 (Raven Ridge) • AMD Promontory B450 芯片集...
  • Página 154 扩充槽 AMD Ryzen 系列 CPU (Summit Ridge 和 Pinnacle Ridge) • 2 x PCI Express 3.0 x16 槽 (PCIE2:x16 模式；PCIE4:x4 模式 )* AMD Ryzen 系列 CPU (Raven Ridge) • 2 x PCI Express 3.0 x16 槽 (PCIE2:x8 模式；PCIE4:x4 模式 )* * 支持...
  • Página 155 B450 Pro4 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 支持 Wake-On-LAN（网上唤醒） • 支持雷电 /ESD 保护 • 支持高能效以太网 802.3az • 支持 PXE • 1 x PS/2 鼠标 / 键盘端口 后面板 I/O • 1 x D-Sub 端口 • 1 x HDMI 端口...
  • Página 156 • 1 x COM 端口接头 接口 • 1 x TPM 接脚 • 1 x 电源 LED 和扬声器接脚 • 1 x RGB LED 接头 * 总共支持最高 12V/3A, 36W LED 灯条 • 1 x 可寻址 LED 接脚 * 总共支持最高 5V/3A, 15W LED 灯条 •...
  • Página 157 B450 Pro4 • 温度感测 : CPU、主板 硬件监控 • 风扇转速计 : CPU、CPU/ 水泵、机箱 / 水泵风扇 • 静音风扇（根据 CPU 温度自动调整机箱风扇速度）: CPU、CPU/ 水泵、机箱 / 水泵风扇 • 风扇多种速度控制 : CPU、CPU/ 水泵、机箱 / 水泵风扇 • 电压监控： +12V、+5V、+3.3V、Vcore • Microsoft® Windows® 10 64-bit 操作系统 • FCC、CE 认证...
  • Página 158 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 (CLRCMOS2) （见第 1 页，第 19 个） 2-pin Jumper CLRCMOS2 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS2 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如 果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再 执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。...
  • Página 159 B450 Pro4 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 PLED+ 系统面板接脚 按照下面的针脚分配，将机 PLED- PWRBTN# (9 针 PANEL1) 箱上的电源开关、重置开关 （见第 1 页，第 16 个） 和系统状态指示灯连接到此 接脚。在连接线缆前请记下 RESET# 正负针脚。 HDLED- HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。...
  • Página 160 SPEAKER 电源 LED 和扬声器接脚 请将机箱电源 LED 和机箱扬 DUMMY (7 针 SPK_PLED1) 声器连接到此接脚。 DUMMY （见第 1 页，第 15 个） PLED+ PLED+ PLED- 串行 ATA3 接口 这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部 (SATA3_1: 见第 1 页，第 9 个） 存储设备的 SATA 数据线。 (SATA3_2: * M2_2, SATA3_3 和...
  • Página 161 B450 Pro4 前面板音频接脚 此接脚用于将音频设备连接 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 到前音频面板。 OUT_RET （见第 1 页，第 26 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。...
  • Página 162 CPU 风扇 / 水泵风扇接 此主板提供 4 针 CPU 风扇 口 （静音风扇）接口。如果您 FAN_VOLTAGE CPU_FAN_SPEED (4 针 CPU_FAN2/WP) 打算连接 3 针 CPU 风扇，请 FAN_SPEED_CONTROL （见第 1 页， 第 4 个） 将它连接到针脚 1-3。 ATX 电源接口 此主板提供 24 针 ATX 电源 (24 针 ATXPWR1) 接口。要使用...
  • Página 163 B450 Pro4 RGB LED 接脚 RGB LED 接脚用于连接 RGB (4 针 RGB_LED1) LED 延长线，可让用户选择 12V G R （见第 1 页，第 24 个） 不同的 LED 灯光效果。 注意： 必须以正确的方向安装 RGB LED 线， 否则会损坏线缆。 * 请参考第 39 页了解这两个 接脚的详情。 AMD 风扇 LED 接脚...
  • Página 164 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Página 165 知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您 需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資 訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B450 Pro4 主機板（ATX 尺寸） • 華擎 B450 Pro4 快速安裝指南 • 華擎 B450 Pro4 支援光碟 • 1 x I/O 面板外罩 • 2 x Serial ATA (SATA) 資料纜線（選用） • 2 x 螺絲（適用於 M.2 插座）（選用）...
  • Página 166 • AMD Ryzen 系列 CPU (Raven Ridge) 支援 DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 非 ECC、無緩衝記 憶體 * * 若使用 Ryzen 系列 CPU (Raven Ridge)，僅 PRO CPU 支援 ECC。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) * 關於 DDR4 UDIMM 最高頻率支援，請參閱第 23 頁。 • 最大系統記憶體容量：64GB • 15 μ 特厚鍍金插槽...
  • Página 167 B450 Pro4 AMD Ryzen 系列 CPU (Summit Ridge 及 Pinnacle Ridge) 擴充插槽 • 2 x PCI Express 3.0 x16 插槽 (PCIE2：x16 模式；PCIE4：x4 模式 )* AMD Ryzen 系列 CPU (Raven Ridge) • 2 x PCI Express 3.0 x16 插槽 (PCIE2：x8 模式；PCIE4：x4 模式...
  • Página 168 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 支援網路喚醒 • 支援雷擊／靜電保護 • 支援 802.3az EEE 節能乙太網路 • 支援 PXE • 1 x PS/2 滑鼠／鍵盤連接埠 後面板 I/O • 1 x D-Sub 連接埠 • 1 x HDMI 連接埠 • 1 x DisplayPort 1.2 •...
  • Página 169 B450 Pro4 • 1 x COM 連接埠排針 接頭 • 1 x TPM 排針 • 1 x 電源 LED 及喇叭排針 • 1 x RGB LED 排針 * 總計最高支援 12V/3A，36W LED 條燈 • 1 x 可定址 LED 排針 * 總計最高支援 5V/3A，15W LED 條燈...
  • Página 170 • 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、 CPU / 水冷幫浦、機殼 / 水冷幫浦風扇 • 風扇多重速度控制：CPU、CPU / 水冷幫浦、機殼 / 水冷 幫浦風扇 • 電壓監控：+12V、+5V、+3.3V、Vcore • Microsoft® Windows® 10 64-bit 作業系統 • FCC、CE 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採 用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性， 或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我 們對於因超頻所造成的可能損害概不負責。...
  • Página 171 B450 Pro4 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有 跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRCMOS2) （請參閱第 1 頁，編號 19） 2-pin Jumper 您可利用 CLRCMOS2 清除 CMOS 中的資料。若要清除及重設系統參數為預設設 定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳 線帽讓 CLRCMOS2 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於 進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、...
  • Página 172 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 PLED+ PLED- PWRBTN# 殼上的電源開關、重設開關 (9-pin PANEL1) （請參閱第 1 頁， 及系統狀態指示燈連接至此 編號 16） 排針。在連接纜線之前請注 RESET# 意正負針腳。 HDLED- HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系 統進入...
  • Página 173 B450 Pro4 SPEAKER 電源 LED 及喇叭排針 請將機殼電源 LED 及機殼喇 DUMMY 叭連接至此排針。 (7-pin SPK_PLED1) DUMMY （請參閱第 1 頁，編號 15） PLED+ PLED+ PLED- Serial ATA3 接頭 這六組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 (SATA3_1: 請參閱第 1 頁，編號 9） 線，最高可達 6.0 Gb/s 資料 傳輸率。...
  • Página 174 前面板音訊排針 本排針適用於連接音訊裝置 PRESENCE# MIC_RET 至前面板音訊。 (9-pin HD_AUDIO1) OUT_RET （請參閱第 1 頁，編號 26） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Página 175 B450 Pro4 CPU 風扇 / 水冷幫浦風扇接頭 本主機板配備 4-Pin CPU 風 扇 ( 靜音風扇 ) 接頭。若您計 (4-pin CPU_FAN2/WP) （請參閱第 1 頁， 編號 4） 畫連接 3-Pin CPU 風扇，請 FAN_VOLTAGE CPU_FAN_SPEED 接至 Pin 1-3。 FAN_SPEED_CONTROL ATX 電源接頭 本主機板配備一組 24-pin ATX 電源接頭。若要使用 (24-pin ATXPWR1) （請參閱第...
  • Página 176 RGB LED 排針 RGB LED 排針用於連接 RGB LED 延長線，可供使用者選 (4-pin RGB_LED1) 12V G R （請參閱第 1 頁，編號 24） 擇各種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則可能損壞 纜線。 * 關於這兩種排針的詳細說 明，請參閱第 39 頁。 AMD FAN LED 排針 AMD FAN LED 排針用於連 接 AMD 散熱器隨附的 RGB (4-pin AMD_FAN_LED1) 12V G R （請參閱第...
  • Página 177 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, memori tanpa buffer* * Untuk CPU Seri Ryzen (Raven Ridge), ECC hanya didukung dengan CPU PRO. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Lihat halaman 23 untuk dukungan frekuensi maksimum DDR4 UDIMM.
  • Página 178 Slot Ekspansi CPU Seri AMD Ryzen (Summit Ridge, dan Pinnacle Ridge) • 2 x Slot PCI Express 3.0 x16 (PCIE2:x16 mode; PCIE4:x4 mode)* CPU Seri AMD Ryzen (Raven Ridge) • 2 x Slot PCI Express 3.0 x16 (PCIE2:x8 mode; PCIE4:x4 mode)* * Mendukung SSD NVMe sebagai disk boot * Jika M2_1 digunakan, maka PCIE4 akan dinonaktifkan.
  • Página 179 B450 Pro4 • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek Audio ALC892 Audio Codec) * Untuk mengkonfigurasi Audio HD 7.1 CH, modul audio panel depan HD harus digunakan dan fitur audio multisaluran harus diaktifkan melalui driver audio. • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan dari Lonjakan Arus...
  • Página 180 M.2 PCI Express hingga Gen3 x2 (16 Gb/s)** ** Jika M2_1 digunakan, maka PCIE4 akan dinonaktifkan. ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 • 1 x Header Port COM Konektor • 1 x Header TPM • 1 x Header LED Daya dan Speaker...
  • Página 181 Sertifikasi • Mendukung ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
