Version 1.0
Published October 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

Tabla de contenido
loading

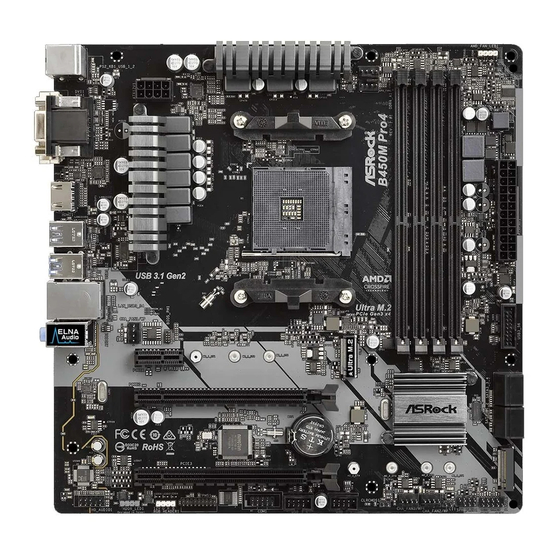

Manuales relacionados para ASROCK B450M Pro4

Resumen de contenidos para ASROCK B450M Pro4

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Página 3 B450M Pro4 Motherboard Layout...
  • Página 4 No. Description ATX 12V Power Connector (ATX12V1) CPU/Water Pump Fan Connector (CPU_FAN2/WP) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) AMD Fan LED Header (AMD_FAN_LED1) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_56) SATA3 Connector (SATA3_3) (Upper) SATA3 Connector (SATA3_4) (Lower)
  • Página 5 B450M Pro4 I/O Panel No. Description No. Description USB 2.0 Ports (USB_1_2) USB 3.2 Gen1 Ports (USB3_12) D-Sub Port USB 3.2 Gen2 Type-A Port (USB31_TA_1) LAN RJ-45 Port* USB 3.2 Gen2 Type-C Port (USB31_TC_1) Line In (Light Blue)** HDMI Port...

  • Página 6: Package Contents

    If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 7 * For Ryzen Series CPUs (Picasso and Raven Ridge), ECC is only supported with PRO CPUs. * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) * Please refer to page 21 for the table for AMD non-XMP memory frequency support.
  • Página 8 AMD Ryzen series CPUs (Matisse, Summit Ridge and Pinnacle Expansion Ridge) Slot • 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)* • 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Ryzen series CPUs (Picasso, Raven Ridge) • 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 mode)* • 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 mode) AMD Athlon series CPUs...
  • Página 9 Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)** ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit • 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module...
  • Página 10 Connector • 1 x COM Port Header • 1 x TPM Header • 1 x Chassis Intrusion Header • 1 x Power LED and Speaker Header • 1 x RGB LED Header * Supports in total up to 12V/3A, 36W LED Strip • 1 x Addressable LED Header * Supports in total up to 5V/3A, 15W LED Strip • 1 x AMD Fan LED Header...
  • Página 11 • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjust- ing the setting in the BIOS, applying Untied Overclocking Technology, or using third- party overclocking tools.
  • Página 12 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 13 B450M Pro4 2.1 Installing the CPU Unplug all power cables before installing the CPU.
  • Página 15 B450M Pro4 2.2 Installing the CPU Fan and Heatsink After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other.
  • Página 16 4-pin FAN cable...
  • Página 17 B450M Pro4 Installing the AM4 Box Cooler SR2...
  • Página 19 B450M Pro4 4-pin FAN cable 4-pin FAN cable RGB LED Cable +12V *The diagram shown here are for reference only. Please refer to page 31 for the orientation of AMD Fan LED Header (AMD_FAN_LED1).
  • Página 20 Installing the AM4 Box Cooler SR3...
  • Página 21 B450M Pro4...
  • Página 22 4-pin FAN cable USB 2.0 Header Please note that this connector is the interface to the LED control board on the SR3, it requires the AMD utility "SR3 Settings Software" to control the LED. *The diagram shown here are for reference only. Please refer to page 28 for the orientation of USB Header.
  • Página 23 B450M Pro4 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Página 24 Ryzen Series CPUs (Pinnacle Ridge): UDIMM Memory Slot Frequency (Mhz) 2933 2933 2933 2933 2933 SR/DR SR/DR 2667 SR/DR SR/DR SR/DR SR/DR 2133-2400 Ryzen Series CPUs (Picasso): UDIMM Memory Slot Frequency (Mhz) 2933 2667 2667 2400 2133 SR/DR SR/DR 1866 SR/DR SR/DR SR/DR...
  • Página 25 B450M Pro4 Ryzen Series CPUs (Summit Ridge): UDIMM Memory Slot Frequency (Mhz) 2667 2667 2667 2667 2667 SR/DR SR/DR 2667 SR/DR SR/DR SR/DR SR/DR 2133-2400 Ryzen Series CPUs (Raven Ridge): UDIMM Memory Slot Frequency (Mhz) 2933 2667 2667 2667 2667...
  • Página 26 The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.
  • Página 27 B450M Pro4 2.4 Expansion Slots (PCI Express Slots) There are 3 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 28 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper Short: Clear CMOS (CLRCMOS1) Open: Default 2-pin Jumper...
  • Página 29 B450M Pro4 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Página 30 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 14) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These four SATA3 (SATA3_1: connectors support SATA see p.1, No.
  • Página 31 B450M Pro4 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Página 32 ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power (see p.1, No. 7) connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin ATX 12V Power This motherboard Connector provides a 8-pin ATX 12V (8-pin ATX12V1) power connector.
  • Página 33 B450M Pro4 AMD FAN LED Header AMD FAN LED Header is used (4-pin AMD_FAN_ to connect RGB LED 12V G R LED1) extension cable that comes with (see p.1, No. 6) AMD heatsink. The cable connection allows users to choose from various LED lighting effects.
  • Página 34 2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU).
  • Página 35 B450M Pro4 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location C by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Página 36 INTEL 6000P-SSDPEKKF512G7 (nvme) Intel PCIe INTEL 600P-SSDPEKKW256G7-256GB (nvme) Kingston PCIe Kingston SHPM2280P2 / 240G (Gen2 x4) SanDisk PCIe SanDisk-SD6PP4M-128G(Gen2 x2) Samsung PCIe Samsung XP941-MZHPU512HCGL(Gen2x4) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Página 37 B450M Pro4 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (M2_2) supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module.
  • Página 38 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
  • Página 39 B450M Pro4 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA ADATA - AXNS381E-128GM-B Crucial SATA Crucial-CT240M500SSD4-240GB EZLINK SATA EZLINK P51B-80-120GB Intel SATA INTEL 540S-SSDSCKKW240H6-240GB Kingston SATA Kingston-RBU-SNS8400S3 / 180GD Kingston SATA Kingston SM2280S3G2/120G - Win8.1 LITEON SATA LITEON LJH-256V2G-256GB (2260)
  • Página 40 2.9 ASRock Polychrome RGB ASRock Polychrome RGB is a lighting control utility specifically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connect- ing the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 41 B450M Pro4 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strip to the Addressable LED Header (ADDR_LED1) on the motherboard. ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Página 42 ASRock Polychrome RGB Utility Now you can adjust the RGB LED color through the ASRock Polychrome RGB utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 43: Lieferumfang

    B450M Pro4 1 Einleitung Vielen Dank, dass Sie sich für das B450M Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 44: Technische Daten

    * Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren unterstützt. * Weitere Informationen finden Sie in der Speicherkompatibilität- sliste auf der ASRock-Webseite. (http://www.asrock.com/) * Bitte beachten Sie Seite 21 für die maximal unterstützte Frequenz von DDR4-UDIMM. • Systemspeicher, max. Kapazität: 64GB • 15-μ-Goldkontakt in DIMM-Steckplätze...
  • Página 45 B450M Pro4 * Unterstützt NVMe-SSD als Bootplatte • 1 x PCI-Express 2.0-x1-Steckplatz • Unterstützt AMD Quad CrossFireX und CrossFireX Grafikkarte • Integrierte Grafikkarte der AMD-Radeon -Vega-Serie in APU der Ryzen-Serie* * Tatsächliche Unterstützung kann je nach Prozessor variieren • DirectX 12, Pixel Shader 5.0 • Max.
  • Página 46 • 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ- 2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) (mit Summit Ridge, Raven Ridge und Pinnacle Ridge) ** ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit • 1 x M.2-Sockel (M2_2), unterstützt M-Key- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul Anschluss • 1 x COM-Anschluss-Stiftleiste...
  • Página 47 B450M Pro4 • 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 • 3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 * CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_ FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger...
  • Página 48 * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten...
  • Página 49 B450M Pro4 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen...
  • Página 50 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, PLED+ PLED- (9-polig, PANEL1)
  • Página 51 B450M Pro4 Betrieb-LED- und Bitte verbinden Sie die Betrieb- SPEAKER DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 14) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse (SATA3_1: unterstützen SATA-Datenkabel siehe S. 1, Nr. 12) (obere) für interne Speichergeräte mit...
  • Página 52 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Página 53 B450M Pro4 ATX-Netzanschluss Dieses Motherboard bietet (24-polig, ATXPWR1) einen 24-poligen ATX-Net- (siehe S. 1, Nr. 7) zanschluss. Bitte schließen Sie es zur Nutzung eines 20-po- ligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX-12-V-Net- (siehe S.
  • Página 54 AMD-Lüfter-LED- Die AMD-Lüfter-LED-Stiftleiste Stiftleiste dient dem Anschluss des mit dem 12V G R (4-polig, AMD_FAN_ AMD-Kühlkörpers gelieferten LED1) RGB-LED-Verlängerungskabels. (siehe S. 1, Nr. 6) Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen ver- schiedenen LED-Lichteffekten. Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum;...

  • Página 55: Contenu De L'eMballage

    B450M Pro4 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock B450M Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Página 56 PRO. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) * Veuillez consulter la page 21 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.
  • Página 57 B450M Pro4 * Prend en charge les SSD NVMe comme disques de démarrage • 1 x fente PCI Express 2.0 x1 • Prend en charge AMD Quad CrossFireX et CrossFireX • Carte graphique AMD Radeon série Vega intégrée dans APU Graphiques série Ryzen*...
  • Página 58 (32 Go/s) (avec Summit Ridge, Raven Ridge et Pinnacle Ridge) ** ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 • 1 x socket M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280 touche M • 1 x embase pour port COM...
  • Página 59 B450M Pro4 • 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
  • Página 60 * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifica- tions du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’...
  • Página 61 B450M Pro4 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Página 62 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau Branchez le bouton de mise PLED+...

  • Página 63: Gen1 Peut Prendre En Charge

    B450M Pro4 Prise DEL d’alimentation Veuillez brancher la DEL SPEAKER DUMMY et haut-parleur d'alimentation du châssis et le DUMMY (SPK_PLED1 à 7 broches) haut-parleur du châssis sur ce (voir p.1, No. 14) connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 (SATA3_1: sont compatibles avec les câbles...
  • Página 64 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc- tionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Página 65 B450M Pro4 Connecteur d’alimentation Cette carte mère est dotée d’un connecteur d’alimentation ATX (ATXPWR1 à 24 broches) à 24 broches. Pour utiliser une (voir p.1, No. 7) alimentation ATX à 20 broches, veuillez effectuer les branche- ments sur la Broche 1 et la Broche 13.
  • Página 66 Embase LED de VENTI- L'embase LED de VENTILATEUR LATEUR AMD AMD sert à connecter le câble 12V G R (AMD_FAN_LED1 à 4 d'extension LED RVB fourni avec broches) un dissipateur thermique AMD. (voir p.1, No. 6) La connexion par câble permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

  • Página 67: Contenuto Della Confezione

    Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Página 68 * Per le CPU serie Ryzen (Raven Ridge), è supportata solo la me- moria ECC senza CPU PRO. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) * Fare riferimento a pagina 21 per il supporto della frequenza mas- sima DDR4 UDIMM.
  • Página 69 B450M Pro4 * Supporto di SSD NVMe come disco d’avvio • 1 x alloggio PCI Express 2.0 x1 • Supporta AMD Quad CrossFireX e CrossFireX Grafica • Grafica AMD Radeon serie Vega integrata nelle APU serie Ryzen* * Il supporto effettivo può variare in base alla CPU • DirectX 12, Pixel Shader 5.0...
  • Página 70 Express di tipo M Key 2242/2260/2280 fino a Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge e Pinnacle Ridge)** ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 • 1 x M.2 Socket (M2_2), supporto modulo M.2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280 Connettore • 1 x connettore porta COM...
  • Página 71 B450M Pro4 • 1 x connettore ventola CPU/ventola pompa dell’acqua (4 pin) (Smart Fan Speed Control) * La ventola CPU/ventola pompa dell’acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W). • 3 x connettori ventola telaio/ventola pompa dell’acqua (4 pin) (Controllo intelligente della velocità...
  • Página 72 * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità...
  • Página 73 B450M Pro4 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

  • Página 74: Header E Connettori Su Scheda

    1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
  • Página 75 B450M Pro4 Connettore LED Collegare i LED alimentazione SPEAKER DUMMY alimentazione e e l’altoparlante a questo DUMMY altoparlante connettore. (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 14) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi quattro connettori SATA3 (SATA3_1: supportano cavi dati SATA vedere pag.
  • Página 76 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema. 2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri- ore seguendo le fasi di seguito: A.
  • Página 77 B450M Pro4 Connettore di Questa scheda madre è dotata alimentazione ATX di un connettore di alimen- (ATXPWR1 a 24 pin) tazione ATX a 24 pin. Per uti- (vedere pag. 1, n. 7) lizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
  • Página 78 Collettore LED AMD FAN Il collettore LED AMD FAN (AMD_FAN_LED1 a 4 viene utilizzato per collegare la 12V G R pin) prolunga LED RGB in dotazione (vedere pag. 1, n. 6) con dissipatore di calore AMD. Il collegamento del cavo consente agli utenti di selezionare tra vari effetti di illuminazione a LED.

  • Página 79: Introducción

    B450M Pro4 1 Introducción Gracias por comprar la placa base ASRock B450M Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

  • Página 80: Especificaciones

    * Para CPU de la serie Ryzen (Raven Ridge), ECC solamente se admite con CPU PRO. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Consulte la página 21 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.
  • Página 81 B450M Pro4 * Admite unidad de estado sólido de NVMe como disco de arranque • 1 x ranura PCI Express 2.0 x1 • Compatible con AMD Quad CrossFireX y CrossFireX Gráficos • Tarjeta gráfica de la serie AMD Radeon Vega integrada en APU de la serie Ryzen* * El soporte real puede variar según la CPU...
  • Página 82 (32 Gb/s) (con Summit Ridge, Raven Ridge y Pinnacle Ridge)** ** Admite unidad de estado sólido de NVMe como disco de ar- ranque ** Admite el kit U.2 de ASRock • 1 x Zócalo M.2 (M2_2), admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M Conector • 1 x Base de conexiones de puerto COM...
  • Página 83 B450M Pro4 • 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente) * El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
  • Página 84 * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 85: Instalación De Los Puentes

    B450M Pro4 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

  • Página 86: Conectores Y Cabezales Incorporados

    1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de PLED+...
  • Página 87 B450M Pro4 LED de alimentación y Conecte el LED de alimentación SPEAKER base de conexiones para la del chasis y el altavoz del chasis DUMMY DUMMY altavoz a esta base de conexiones. (SPK_PLED1 de 7 contactos) PLED+ (consulte la pág.1, Nº 14)
  • Página 88 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Página 89 B450M Pro4 Conector de alimentación Esta placa base contiene un conector de alimentación (ATXPWR1 de 24 ATX de 24 contactos. Para contactos) utilizar una toma de aliment- (consulte la pág.1, Nº 7) ación ATX de 20 contactos, conéctela en los contactos del 1 al 13.
  • Página 90 Base de conexiones de La base de conexiones de LED de LED de VENTILADOR VENTILADOR AMD se utiliza 12V G R para conectar el alagador de LED (AMD_FAN_LED1 de 4 RGB incluido con el disipador contactos) AMD. La conexión del cable (consulte la pág.1, Nº...

  • Página 91: Комплект Поставки

    обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой...

  • Página 92: Технические Характеристики

    *Для процессоров серии Ryzen (Raven Ridge) модуль памяти ECC поддерживается только процессорами PRO. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) * Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 21. • Максимальный объем ОЗУ: 64 Гбит...
  • Página 93 B450M Pro4 * Поддерживаются в качестве загрузочных SSD-диски типа NVMe. • 1 слот PCI Express 2.0 x1 • Поддержка AMD Quad CrossFireX и CrossFireX Графическая • Встроенный видеоадаптер AMD Radeon серии Vega в подсистема процессорах APU серии Ryzen* *Фактическая поддержка зависит от процессора...
  • Página 94 Gen3 x4 (32 Гбит/с) (с Summit Ridge, Raven Ridge и Pin- nacle Ridge)** ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2. • 1 слот M.2 (M2_2), поддерживает модуль M.2 SATA3 с ключом М типа 2230/2242/2260/2280 со скоростью передачи данных 6,0 Гбит/с...
  • Página 95 B450M Pro4 • 1 x колодка для подключения светодиодной подсветки вентилятора AMD. * Колодка для подключения светодиодной подсветки вентилятора AMD поддерживает светодиодные ленты мощностью не более 36 Ватт (3 А) и длиной до 2,5 м. • 1 разъем для вентилятора охлаждения ЦП, 4-контактный...
  • Página 96 • FCC, CE • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона...
  • Página 97 B450M Pro4 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Очистка КМОП настроек CMOS Разомкнуто: По умолчанию 2-контактная перемычка (CLRCMOS1) (см. стр. 1, № 18) CLRCMOS1 используется...
  • Página 98 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка системной Подключите...
  • Página 99 B450M Pro4 Колодка светодиодного Предназначена для SPEAKER DUMMY индикатора питания и подключения светодиодного DUMMY динамика корпуса индикатора питания и (7-контактная, SPK_ динамика корпуса. PLED1) PLED+ (см. стр. 1, № 14) PLED+ PLED- Разъемы Serial ATA3 Эти четыре разъема SATA3 (SATA3_1: предназначены...
  • Página 100 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как...
  • Página 101 B450M Pro4 Разъем питания АТХ Эта материнская плата (24-контакта, оснащена 24-контактным ATXPWR1) разъемом питания АТХ. Чтобы (см. стр. 1, № 7) использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания Эта материнская плата АТХ 12 В...
  • Página 102 Колодка для Колодка для подключения подключения светодиодной подсветки светодиодной подсветки вентилятора AMD служит для 12V G R вентилятора AMD. подключения удлинительного (4-контактная, AMD_ кабеля светодиодной RGB- FAN_LED1) подсветки, который поставляется (см. стр. 1, № 6) с кулером AMD. Подключив этот кабель, можно различные световые...

  • Página 103: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Página 104: Especificações

    * Para CPUs série Ryzen (Raven Ridge), ECC só é suportado com CPUs PRO. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 21 para suporte de frequência máxima DDR4 UDIMM.
  • Página 105 B450M Pro4 * Suporta NVMe SSD nos discos de inicialização • 1 x slots PCI Express 2.0 x1 • Suporta AMD Quad CrossFireX e CrossFireX Gráficos • AMD Radeon Integrado Série Vega Gráficas na Série Ryzen APU* * Suporte atual pode vairar por CPU • DirectX 12, Pixel Shader 5.0...
  • Página 106 2242/2260/2280 módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge) ** ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 • 1 x Soquete M.2 (M2_2), suporta módulo Chave tipo 2230/2242/2260/2280 M.2 SATA3 6,0 Gb/s Conector • 1 x Suporte porta COM...
  • Página 107 B450M Pro4 • 1 x Conector de Ventilador de CPU/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente) * O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
  • Página 108 * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de fer- ramentas de overclocking de terceiros.
  • Página 109 B450M Pro4 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

  • Página 110: Suportes E Conectores Onboard

    1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de alimentação, PLED+ PLED-...
  • Página 111 B450M Pro4 LED de alimentação e Conecte o LED de alimentação SPEAKER Cabeçote de Autofalante do chassi e o autofalante do DUMMY DUMMY (SPK_PLED1 7 pinos) chassi a este cabeçote. (ver p.1, N.º 14) PLED+ PLED+ PLED- Conectores série ATA3...
  • Página 112 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema. 2.
  • Página 113 B450M Pro4 Conector de alimentação Esta placa-mãe inclui um conector de alimentação ATX (ATXPWR1 de 24 pinos) de 24 pinos. Para utilizar uma (ver p.1, N.º 7) fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
  • Página 114 Cabeçote de LED FAN Cabeçote de LED FAN AMD é usado para conectar o cabo de 12V G R (AMD_FAN_LED1 de 4 extensão de LED RGB que vem pinos) com dissipador de calor AMD. (ver p.1, N.º 6) A conexão de cabo permite aos usuários escolher entre vários efei- tos de iluminação de LED.

  • Página 115: Zawartość Opakowania

    B450M Pro4 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B450M Pro4, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 116 * Dla serii CPU Ryzen (Raven Ridge), ECC jest obsługiwana tylko z CPU PRO. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Sprawdź stronę 21 w celu uzyskania informacji o maksymal- nej obsługiwanej częstotliwości DDR4 UDIMM.
  • Página 117 B450M Pro4 * Obsługa SSD NVMe, jako dysków rozruchowych • 1 x gniazdo PCI Express 2.0 x1 • Obsługa AMD Quad CrossFireX i CrossFireX Grafika • Zintegrowana karta graficzna AMD Radeon serii Vega w APU serii Ryzen* * Rzeczywista obsługa zależy od CPU • DirectX 12, Pixel Shader 5.0...
  • Página 118 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) (z Summit Ridge, Raven Ridge oraz Pinnacle Ridge)** ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit • 1 x gniazdo M.2 (M2_2), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s Złącze • 1 x złącze główkowe portu COM...
  • Página 119 B450M Pro4 • 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora) * Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W). • 3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora) * Złącze wentylatora obudowy/pompy wodnej obsługuje...
  • Página 120 * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować...
  • Página 121 B450M Pro4 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z pamięci CMOS z pamięci CMOS...
  • Página 122 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na pan- Podłącz do tego złącza PLED+ PLED-...
  • Página 123 B450M Pro4 Dioda LED zasilania i Podłącz to tego złącza SPEAKER DUMMY złącze główkowe głośnika główkowego diodę LED DUMMY (7-pinowe SPK_PLED1) zasilania obudowy i głośnik (sprawdź s.1, Nr 14) obudowy . PLED+ PLED+ PLED- Złącza Serial ATA3 Te cztery złącza SATA3 (SATA3_1: obsługują...
  • Página 124 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy. 2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności: A.
  • Página 125 B450M Pro4 Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1) 24-pinowe złącze zasi- (sprawdź s.1, Nr 7) lania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13. Złącze zasilania ATX 12V Ta płyta główna udostępnia (8-pinowe ATX12V1) 8-pinowe złącze zasilania ATX...
  • Página 126 Złącze główkowe LED Złącze główkowe LED wentyla- wentylatora AMD tora AMD jest używane do 12V G R (4-pinowe AMD_FAN_ podłączenia przedłużacza LED LED1) RGB, dostarczonego z radia- (sprawdź s.1, Nr 6) torem AMD. Połączenie kablowe umożliwia użytkownikom wybór spośród różnych efektów światła LED.
  • Página 127 B450M Pro4 1 개요 ASRock B450M Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내...
  • Página 128 모리를 지원합니다 .* * Ryzen Series CPU(Raven Ridge) 의 경우 , ECC 는 PRO CPU 에 서만 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * DDR4 UDIMM 최대 주파수 지원은 21 페이지를 참조하십시...
  • Página 129 B450M Pro4 * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 • PCI Express 2.0 x1 슬롯 1 개 • AMD Quad CrossFireX 및 CrossFireX 지원 • Ryzen Series APU 의 통합형 AMD Radeon Vega Series 그 그래픽 래픽 * * 실제...
  • Página 130 2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s) (Summit Ridge, Raven Ridge, Pinnacle Ridge 의 경우 )** ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 • M.2 소켓 1 개 (M2_2), M 키 타입 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원...
  • Página 131 B450M Pro4 • CPU/ 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 ) * CPU/ 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨 러 팬을 지원합니다 . • 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제...
  • Página 132 * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버 클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의...
  • Página 133 B450M Pro4 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단 락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선 : 기본값 2 핀 점퍼...
  • Página 134 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마 십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리셋 스 시스템 패널 헤더 PLED+ PLED- (9 핀...
  • Página 135 B450M Pro4 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 스피커 SPEAKER DUMMY (7 핀 SPK_PLED1) 를 이 헤더에 연결하십시오 . DUMMY (1 페이지 , 14 번 항목 참 조 ) PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터는...
  • Página 136 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따 라 시스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에...
  • Página 137 B450M Pro4 ATX 전원 커넥터 이 마더보드에는 24 핀 ATX (24 핀 ATXPWR1) 전원 커넥터가 탑재되어 있 (1 페이지 , 7 번 항목 참 습니다 . 20 핀 ATX 전원공 조 ) 급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십...
  • Página 138 AMD 팬 LED 헤더 AMD 팬 LED 헤더는 AMD 방열 (4 핀 AMD_FAN_LED1) 판과 함께 제공되는 RGB LED 12V G R (1 페이지 , 6 번 항목 참 연장 케이블을 연결하는 데 사 조 ) 용됩니다 . 케이블 연결에서 사 용자는...
  • Página 139 の内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更があった場 合には、 更新されたバージョンは、 予告なく アスロックのウェブサイ トから入手できるよう になります。 このマザーボードに関する技術的なサポートが必要な場合には、 ご使用の モデルについての詳細情報を、 当社のウェブサイ トで参照く ださい。 ASRock のウェブサ イ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェ ブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B450M Pro4 マザーボード （マイクロ ATX フォームファクター） • ASRock B450M Pro4 クイックインストールガイ ド...
  • Página 140 • AMD Ryzen シリーズ CPU (Raven Ridge) は DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ノン ECC、 アンバッフ ァードメモリに対応します。 * * Ryzen シリーズ CPU （Raven Ridge） の場合、 ECC は PRO CPU のみに対応します。 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一 覧を参照してく ださい。 (http://www.asrock.com/) * DDR4 UDIMM 最大周波数サポートについては 21 ページを 参照してく ださい。 • システムメモリの最大容量 ： 64GB •...
  • Página 141 B450M Pro4 * 起動ディスクとして NVMe SSD に対応 • 1 x PCI Express 2.0 x1 スロッ ト と CrossFireX をサポート • AMD Quad CrossFireX Vega シリーズグラフ ィ ックスを Ryzen シリー グラフ ィ ックス • AMD Radeon ズ APU に統合 * * 実際のサポートは CPU によって異なるこ とがあります...
  • Página 142 ルに対応 （Summit Ridge、 Raven Ridge および Pinnacle Ridge の場合） ** ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • 1 x M.2 ソケッ ト (M2_2)、 M Key タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュールに対応 • 1 x COM ポートヘッダー...
  • Página 143 B450M Pro4 • 1 x CPU/ ウォーターポンプファンコネクタ （4 ピン） （ スマート ファン速度制御） * CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォ ータークーラーに対応します。 • 3 x シャーシ / ウォーターポンプファンコネクタ （4 ピン） （ スマ ートファン速度制御） * シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の ウォータークーラーに対応します。 * CPU_FAN2/WP、 CHA_FAN1/WP、 CHA_FAN2/WP および...
  • Página 144 * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムのコ ンポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。 弊 社では、 オーバークロックによる破損の責任は負いかねますのでご了承く ださい。...
  • Página 145 B450M Pro4 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに 被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さってい ない場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS クリア (CLRCMOS1) オープン ： デフォルト 2 ピンジャンパー （p.1、 No. 18 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 クリアして、 デフォルト 設定にシステムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源...
  • Página 146 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタに はジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャッ プを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッ PLED+ PLED- （9 ピン PANEL1） チをリセッ トし、 下記のピン割 PWRBTN# （p.1、 No. 13 参照） り当てに従って、 シャーシのシ ステムステータス表示ランプ をこのヘッダーにセッ トします。 RESET# HDLED- ケーブルを接続するときには、 HDLED+ ピンの＋と−に気をつけてく ださい。 PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してく...
  • Página 147 B450M Pro4 電源 LED とスピーカーヘ シャーシ電源 LED とシャーシ SPEAKER DUMMY ッダー スピーカーをこのヘッダーに DUMMY （7 ピン SPK_PLED1） 接続してく ださい。 （p.1、 No. 14 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター は、 最高 6.0 Gb/ 秒のデータ転 (SATA3_1: p.1、 No. 12 参照） （ 上側）...
  • Página 148 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび シャーシのマニュアルの指示に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D.
  • Página 149 B450M Pro4 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1） ATX 電源コネクタが装備さ （p.1、 No. 7 参照） れています。 20 ピンの ATX 電源を使用するには、 ピン 1 と 13 に合わせて接続してく ださい。 ATX 12V 電源コネクタ このマザーボードは 8 ピン （8 ピン ATX12V1） ATX12V 電源コネクターが （p.1、 No. 1 参照）...
  • Página 150 AMD ファン LED ヘッ AMD ファン LED ヘッダーを使 ダー 用して AMD ヒートシンクに付属 12V G R （4 ピン AMD_FAN_ している RGB LED 延長ケーブ ルを接続します。 ケーブルを接 LED1） （p.1、 No. 6 参照） 続すれば、 ユーザーはさまざま な LED ライティ ング効果を選択 できます。 注意 : ファン LED ケーブルは間 違った方向に取り付けないでく...
  • Página 151 另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会 另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华 擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B450M Pro4 主板（Micro ATX 规格尺寸） • 华擎 B450M Pro4 快速安装指南 • 华擎 B450M Pro4 支持光盘 • 1 x I/O 面板 • 2 x 串行 ATA (SATA) 数据线（选购）...
  • Página 152 存 * * 对于 Ryzen 系列 CPU (Raven Ridge)，仅 PRO CPU 支持 ECC。 * 请参阅华擎网站上的 Memory Support List（内存支持列表） 了解详情。(http://www.asrock.com/) * 请参考第 21 页了解 DDR4 UDIMM 最大支持频率。 • 支持系统内存最大容量： 64GB • DIMM 插槽中 15μ 金触点 AMD Ryzen 系列 CPU (Summit Ridge 和 Pinnacle Ridge) 扩充槽...
  • Página 153 B450M Pro4 * 支持 NVMe SSD 用作启动盘 • 1 x PCI Express 2.0 x1 槽 • 支持 AMD Quad CrossFireX 和 CrossFireX • Ryzen 系列 APU 中的集成 AMD Radeon Vega 系列图形 * 图形 * 实际支持可能视 CPU 而变化 • DirectX 12、Pixel Shader 5.0 •...
  • Página 154 后面板 I/O • 1 x PS/2 鼠标 / 键盘端口 • 1 x D-Sub 端口 • 1 x DVI-D 端口 • 1 x HDMI 端口 • 2 x USB 2.0 端口 ( 支持 ESD 保护 ) • 1 x USB 3.2 Gen2 A 类型端口 (10 Gb/s)（支持 ESD 保护） •...
  • Página 155 B450M Pro4 • 1 x CPU/ 水泵风扇接口（4 针）（智能风扇速度控制） * CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。 • 3 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制） * 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。 * CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使 用。 • 1 x 24 针 ATX 电源接口...
  • Página 156 * 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损 坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。...
  • Página 157 B450M Pro4 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些 针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 短接 : 清除 CMOS (CLRCMOS1) 开路 : 默认 2 针跳线 （见第 1 页，第 18 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请 关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完...
  • Página 158 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配，将机 PLED+ PLED- (9 针 PANEL1) 箱上的电源开关、重置开关 PWRBTN# （见第 1 页，第 13 个） 和系统状态指示灯连接到此 接脚。在连接线缆前请记下 RESET# 正负针脚。 HDLED- HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED（硬盘活动...
  • Página 159 B450M Pro4 串行 ATA3 接口 这四个 SATA3 接口支持最高 (SATA3_1: 6.0 Gb/s 数据传输速率的内部 见第 1 页， 第 12 个） 存储设备的 SATA 数据线。 （上） * M2_2 和 SATA3_3 共享巷 (SATA3_2: 道。如果其中一个在使用， 见第 1 页， 第 11 个） 则另一个将被禁用。 （下） (SATA3_3: 见第 1 页， 第 9 个）...
  • Página 160 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频 面板连接它们。 E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风） 选项卡，调整...
  • Página 161 B450M Pro4 ATX 电源接口 此主板提供 24 针 ATX 电源 (24 针 ATXPWR1) 接口。要使用 20 针 ATX 电 （见第 1 页，第 7 个） 源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 此主板提供 8 针 ATX 12V 电 (8 针 ATX12V1) 源接口。要使用 4 针 ATX 电...
  • Página 162 AMD 风扇 LED 接脚 AMD 风扇 LED 接脚用于连接 (4 针 AMD_FAN_LED1) AMD 散热器附带的 RGB LED 12V G R （见第 1 页，第 6 个） 延长线。连接线缆可以让用户 选择不同的 LED 灯光效果。 注意： 风扇 LED 线安装方向切 勿错误，否则，线缆会损坏。 RGB LED 接脚 此接脚用于连接 RGB LED 延长 (4 针 RGB_LED1) 线，可让用户选择不同的...
  • Página 163 B450M Pro4 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定...
  • Página 164 知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您 需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資 訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B450M Pro4 主機板（Micro ATX 尺寸） • 華擎 B450M Pro4 快速安裝指南 • 華擎 B450M Pro4 支援光碟 • 1 x I/O 面板外罩 • 2 x Serial ATA (SATA) 資料纜線（選用）...
  • Página 165 B450M Pro4 1.2 規格 • Micro ATX 尺寸 平台 • 固態電容設計 • AMD AM4 Socket • Digi Power design • 支援 105W 水冷 (Pinnacle Ridge)；支援 95W 水冷 (Summit Ridge)；支援 65W 水冷 (Raven Ridge) • AMD Promontory B450 晶片組 • 雙通道 DDR4 記憶體技術...
  • Página 166 * 支援 NVMe SSD 作為開機磁碟 • 1 x PCI Express 2.0 x1 插槽 • 支援 AMD Quad CrossFireX 及 CrossFireX • 整合式 AMD Radeon Vega Series Graphics 內建於 Ryzen 顯示卡 系列 APU* * 實際支援可能隨 CPU 改變 • DirectX 12、Pixel Shader 5.0 •...
  • Página 167 B450M Pro4 • 1 x PS/2 滑鼠／鍵盤連接埠 後面板 I/O • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 2 x USB 2.0 連接埠（支援靜電保護） • 1 x USB 3.2 Gen2 A 類型連接埠 (10 Gb/s) （支援靜電保護）...
  • Página 168 • 1 x CPU ／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控 制） * CPU ／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水 冷風扇。 • 3 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控 制） * 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水 冷風扇。 * 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/ WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。 • 1 x 24 pin ATX 電源接頭 •...
  • Página 169 B450M Pro4 * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。...
  • Página 170 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有 跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路： 清除 CMOS (CLRCMOS1) 開啟： 預設 2-pin 跳線 （請參閱第 1 頁，編號 18） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設 定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳 線帽讓 CLRCMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於 進行清除...
  • Página 171 B450M Pro4 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 PLED+ PLED- (9-pin PANEL1) 殼上的電源開關、重設開關 PWRBTN# （請參閱第 1 頁，編號 及系統狀態指示燈連接至此 13） 排針。在連接纜線之前請注 RESET# 意正負針腳。 HDLED- HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設 開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進...
  • Página 172 電源 LED 及喇叭排針 請將機殼電源 LED 及機殼喇 SPEAKER (7-pin SPK_PLED1) 叭連接至此排針。 DUMMY DUMMY （請參閱第 1 頁，編號 14） PLED+ PLED+ PLED- Serial ATA3 接頭 這四組 SATA3 接頭皆支援內 (SATA3_1: 部儲存裝置的 SATA 資料纜 請參閱第 1 頁，編號 線，最高可達 6.0 Gb/s 資料 12）( 上 ) 傳輸率。 (SATA3_2: * M2_2 及...
  • Página 173 B450M Pro4 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊...
  • Página 174 ATX 電源接頭 本主機板配備一組 24-pin (24-pin ATXPWR1) ATX 電源接頭。若要使用 （請參閱第 1 頁，編號 20-pin ATX 電源供應器， 7） 請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 本主機板配備一組 8-pin ATX (8-pin ATX12V1) 12V 電源接頭。若要使用 （請參閱第 1 頁，編號 4-pin ATX 電源供應器，請插 1） 入 Pin 1 及 Pin 5。 RRXD1 此...
  • Página 175 B450M Pro4 AMD FAN LED 排針 AMD FAN LED 排針用於連接 (4-pin AMD_FAN_LED1) AMD 散熱器隨附的 RGB LED 12V G R （請參閱第 1 頁，編號 延長線。纜線連接允許使用者 6） 選擇各種 LED 照明效果。 警告： 切勿以錯誤方向安裝 FAN LED 纜線，否則纜線可能 損壞。 RGB LED 排針 此排針用於連接 RGB LED 延長...
  • Página 176 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, memori tanpa buffer* * Untuk CPU Seri Ryzen (Raven Ridge), ECC hanya didukung dengan CPU PRO. * Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Lihat halaman 21 untuk dukungan frekuensi maksimum DDR4 UDIMM.
  • Página 177 B450M Pro4 * Mendukung SSD NVMe sebagai disk boot • 1 x Slot PCI Express 2.0 x1 • Mendukung AMD Quad CrossFireX dan CrossFireX Grafis • Grafis AMD Radeon Terpadu Seri Vega dalam APU Seri Ryzen* * Dukungan sebenarnya mungkin beragam berdasarkan CPU • DirectX 12, Pixel Shader 5.0...
  • Página 178 2242/2260/2280 M.2 PCI Express hingga Gen3 x4 (32 Gb/s) (dengan Summit Ridge, Raven Ridge dan Pinnacle Ridge)** ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 • 1 x Soket M.2 (M2_2), mendukung modul tipe Kunci M 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s Konektor • 1 x Header Port COM...
  • Página 179 B450M Pro4 • 1 x Konektor Kipas CPU/Pompa Air (4-pin) (Kontrol Kecepatan Kipas Pintar) * CPU/Kipas Pompa Air mendukung kipas berpendingin air dengan daya kipas maksimum 2A (24W). • 3 x Konektor Sasis/Kipas Pompa Air (4-pin) (Kontrol Kecepatan Kipas Pintar) * Chassis/Kipas Pompa Air mendukung kipas berpendingin air dengan daya kipas maksimum 2A (24W).
  • Página 180 * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan mengakibatkan kerusakan komponen dan perangkat sistem.
