Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifi ca-
tion or explanation and to the owners' benefi t, without intent to infringe.
Disclaimer:
Specifi cations and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fi tness for a particular purpose. In no event shall ASRock, its
directors, offi cers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profi ts, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
The terms HDMI™ and HDMI High-Defi nition Multimedia Interface, and the HDMI logo
are trademarks or registered trademarks of HDMI Licensing LLC in the United States and
other countries.
1

Publicidad

loading

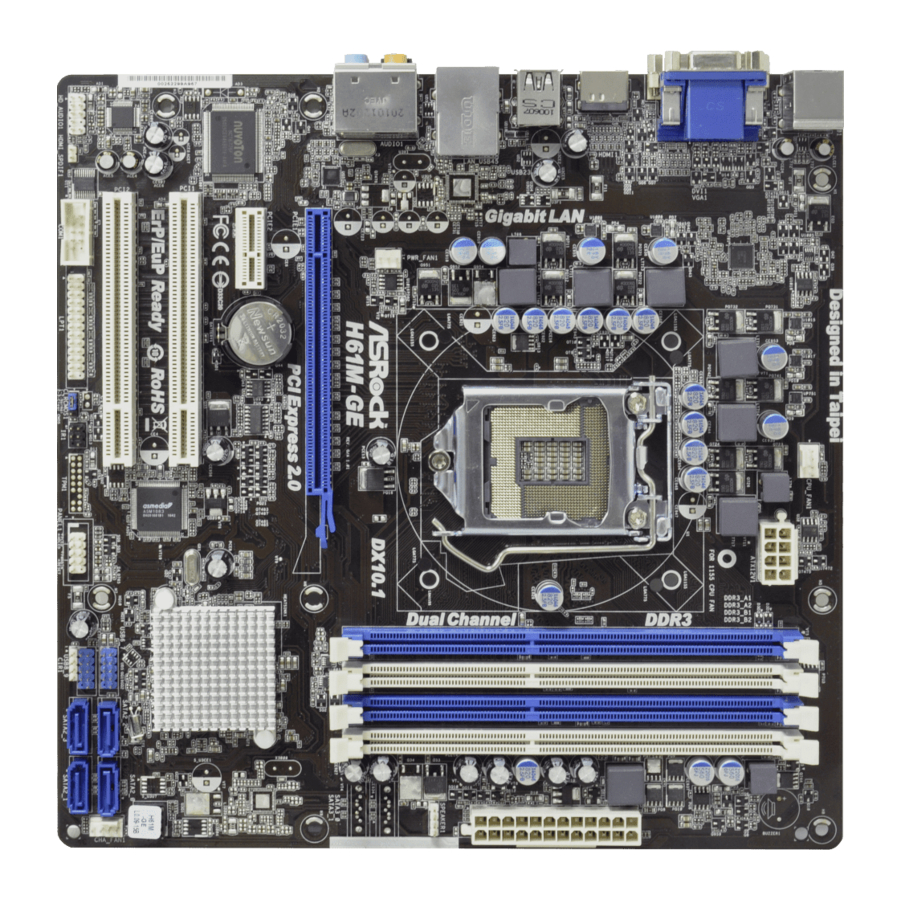

Resumen de contenidos para ASROCK H61M-GE

  • Página 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fi...
  • Página 2 Front Panel Audio Header (HD_AUDIO1, White) 32Mb SPI Flash PCI Slots (PCI1-2) SATA2 Connector (SATA2_0, Blue) PCI Express 2.0 x1 Slot (PCIE2, White) Chassis Fan Connector (CHA_FAN1) PCI Express 2.0 x16 Slot (PCIE1, Blue) SATA2 Connector (SATA2_1, Blue) Power Fan Connector (PWR_FAN1) ASRock H61M-GE Motherboard...
  • Página 3 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. ASRock H61M-GE Motherboard...
  • Página 4: Package Contents

    In case any modifi cations of this manual occur, the updated version will be available on ASRock website without further notice. You may fi nd the latest VGA cards and CPU support lists on ASRock website as well.
  • Página 5 - Pixel Shader 5.0, DirectX 11 with Intel Ivy Bridge CPU. ® Pixel Shader 4.1, DirectX 10.1 with Intel Sandy Bridge CPU. ® - Max. shared memory 1760MB with Intel Ivy Bridge CPU. ® Max. shared memory 1759MB with Intel Sandy Bridge ASRock H61M-GE Motherboard...
  • Página 6 - 1 x CIR header - 1 x Print Port header - 1 x COM port header - 1 x HDMI_SPDIF header - CPU/Chassis/Power FAN connector - 24 pin ATX power connector - 8 pin 12V power connector ASRock H61M-GE Motherboard...
  • Página 7 / Vista 64-bit / XP / XP 64-bit compliant Certifi cations - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 17) * For detailed product information, please visit our website: http://www.asrock.com ASRock H61M-GE Motherboard...
  • Página 8 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. The maximum shared memory size is defi ned by the chipset vendor and ®...
  • Página 9 Please visit our website for the operation procedures of ASRock Extreme Tuning Utility (AXTU). ASRock website: http://www.asrock.com ASRock Instant Flash is a BIOS fl ash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
  • Página 10 14. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ® be used under Windows OS 32-bit CPU. ASRock XFast RAM shortens the loading time of previously visited websites, making web surfi ng faster than ever.
  • Página 11 CPU surface is unclean or if there is any bent pin on the socket. Do not force to insert the CPU into the socket if above situation is found. Other- wise, the CPU will be seriously damaged. ASRock H61M-GE Motherboard...
  • Página 12 Pin1 Pin1 alignment key 1155-Pin Socket orientation key notch 1155-Pin CPU For proper inserting, please ensure to match the two orientation key notches of the CPU with the two alignment keys of the socket. ASRock H61M-GE Motherboard...
  • Página 13 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides the fl exible option to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock H61M-GE Motherboard...
  • Página 14 Due to chipset limitation, if you plan to install three or four memory modules on this motherboard, please install only single-sided memory modules. This motherboard supports two double-sided or four single-sided DIMMs. Therefore, if you install four DDR3 DIMMs, you can only adopt four single-sided DIMMs. ASRock H61M-GE Motherboard...
  • Página 15 DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock H61M-GE Motherboard...
  • Página 16 Step 4. Align the card connector with the slot and press fi rmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock H61M-GE Motherboard...
  • Página 17 VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D and HDMI monitors cannot be enabled at the same time. You can only choose the combination: DVI-D + HDMI, DVI-D + D-Sub, or HDMI + D-Sub. ASRock H61M-GE Motherboard...
  • Página 18: For Windows

    F. Set the “Screen Resolution” and “Color Quality” as appropriate for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the diaplay icon identifi ed by the number one, two, three and four. ASRock H61M-GE Motherboard...
  • Página 19 HDTV set-top-boxes, as well as few entertainment PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock H61M-GE Motherboard...
  • Página 20 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to ASRock website for the motherboard support list: http://www.asrock.com...
  • Página 21 fi rst, and then shut it down before you do the clear-CMOS ac- tion. Please be noted that the password, date, time, user default profi le, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock H61M-GE Motherboard...
  • Página 22 USB 2.0 ports. USB_PWR (9-pin USB8_9) (see p.2 No. 15) DUMMY USB_PWR Infrared Module Header This header supports an IRTX +5VSB optional wireless transmitting (5-pin IR1) DUMMY and receiving infrared module. (see p.2 No. 19) IRRX ASRock H61M-GE Motherboard...
  • Página 23 7 / 7 64-bit / Vista / Vista 64-bit OS: Go to the "FrontMic" Tab in the Realtek Control panel. Adjust “Recording Volume”. System Panel Header This header accommodates several system front panel (9-pin PANEL1) functions. (see p.2 No. 18) ASRock H61M-GE Motherboard...
  • Página 24 (see p.2 No. 28) CPU Fan Connectors Please connect the CPU fan FAN_SPEED_CONTROL CPU_FAN_SPEED cable to the connector and (4-pin CPU_FAN1) +12V match the black wire to the (see p.2 No. 1) ground pin. 1 2 3 4 ASRock H61M-GE Motherboard...
  • Página 25 4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No. 22) ASRock H61M-GE Motherboard...
  • Página 26 HDMI_SPDIF header, providing SPDIF audio output to HDMI (2-pin HDMI_SPDIF1) VGA card, allows the system to (see p.2 No. 23) connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header. ASRock H61M-GE Motherboard...
  • Página 27: Installing Windows

    STEP 1: Set up UEFI. A. Enter UEFI SETUP UTILITY Advanced screen SATA Confi guration. B. Set the option “SATA Mode Selection” to [IDE]. ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock H61M-GE Motherboard...
  • Página 28 A. Enter UEFI SETUP UTILITY Advanced screen SATA Confi guration. B. Set the option “SATA Mode Selection” to [IDE]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock H61M-GE Motherboard...
  • Página 29 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the fi le “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock H61M-GE Motherboard...
  • Página 30 1. Einführung Wir danken Ihnen für den Kauf des ASRock H61M-GE Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...
  • Página 31 - Unterstützt hochaufl ösende integrierte Intel -Grafi klösungen: ® ® ® Intel Quick-Sync-Video, Intel InTru 3D, Intel Clear- ® ® Video-Technik (HD), Intel HD Graphics 2000/3000, Intel ® Advanced Vector Extensions (AVX) mit Intel Sandy Bridge- Prozessor ASRock H61M-GE Motherboard...
  • Página 32 - HD Audiobuchse: Lautsprecher hinten / Mitte/Bass / Audioeingang / Lautsprecher vorne / Mikrofon (siehe VORSICHT 7) Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI- und „Hot Plug“ (Hot-Plugging)- Funktionen - 1 x Infrarot-Modul-Header - 1 x Consumer Infrared-Modul-Header ASRock H61M-GE Motherboard...
  • Página 33 - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 8) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 9) - ASRock APP Charger (siehe VORSICHT 10) - ASRock SmartView (siehe VORSICHT 11) - ASRock XFast USB (siehe VORSICHT 12)
  • Página 34 7 / Vista™ / XP et- was Speicher zur Nutzung durch das System reserviert wird. Unter Win- ® dows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. ASRock ® XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen.
  • Página 35 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig;...
  • Página 36 Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell ermitteln, welche Datenströme zur Zeit übertragen werden. 14. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- ®...
  • Página 37 Standard entsprechen, was bedeutet, dass bei einem Strom- verbrauch von 100 mA die 5-Volt-Standby-Energieeffi zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen. ASRock H61M-GE Motherboard...
  • Página 38 Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock H61M-GE Motherboard...
  • Página 39 USB_PWR Anschlussleiste werden zwei (9-pol. USB8_9) USB 2.0-Ports unterstützt. (siehe S.2 - No. 15) DUMMY USB_PWR Infrarot-Modul-Header Dieser Header unterstützt ein IRTX +5VSB optionales, drahtloses Sende- (5-pin IR1) DUMMY und Empfangs-Infrarotmodul. (siehe S.2 - No. 19) IRRX ASRock H61M-GE Motherboard...
  • Página 40 7 / 7 64 Bit / Vista / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) System Panel-Header Dieser Header unterstützt mehrere Funktion der (9-pin PANEL1) Systemvorderseite. (siehe S.2 - No. 18) ASRock H61M-GE Motherboard...
  • Página 41 (siehe S.2 - No. 7) Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel mit (4-pin CHA_FAN1) den Lüfteranschlüssen, wobei (siehe S.2 - No. 12) der schwarze Draht an den Schutzleiterstift angeschlossen PWR_FAN_SPEED wird. (3-pin PWR_FAN1) +12V (siehe S.2 - No. 28) ASRock H61M-GE Motherboard...
  • Página 42 Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. Installation der 4-Pin ATX 12V Energieversorgung COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 22) unterstützen. ASRock H61M-GE Motherboard...
  • Página 43 (2-pin HDMI_SPDIF1) Audioausgang für eine HDMI- (siehe S.2 - No. 23) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock H61M-GE Motherboard...
  • Página 44 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock H61M-GE Motherboard...
  • Página 45: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock H61M-GE, une carte mère très fi able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per- formances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fi abilité au long terme.
  • Página 46 Intel Ivy Bridge CPU ® ® - Supporte Intel HD Graphics Built-in Visuals: Intel Quick ® ® Sync Video, Intel InTru 3D, Intel Clear Video HD ® ® Technology, Intel HD Graphics 2000/3000, Intel Advanced ASRock H61M-GE Motherboard...
  • Página 47: Panneau Arrière

    - 6 x ports USB 2.0 par défaut - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - Prise HD Audio: Haut-parleur arrière / Central/Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7) ASRock H61M-GE Motherboard...
  • Página 48 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 8) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 9) - Chargeur ASRock APP (voir ATTENTION 10) - SmartView (voir ATTENTION 11) - ASRock XFast USB (voir ATTENTION 12)
  • Página 49 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. La dimension maximum du memoire partage est defi nie par le vendeur ®...
  • Página 50 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com O ASRock Instant Flash é um utilitário de fl ash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos ®...
  • Página 51 USB. Les performances réelles dépendent des propriétés du périphérique. 13. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan- tages suivants. Priorisation d’application LAN : Vous pouvez confi gurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes.
  • Página 52 électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails. ASRock H61M-GE Motherboard...
  • Página 53 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profi l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock H61M-GE Motherboard...
  • Página 54 (voir p.2 No. 17) embases USB 2.0 sur cette carte mère. Chaque embase USB_PWR USB 2.0 peut prendre en USB_PWR charge 2 ports USB 2.0. (USB8_9 br.9) P-11 P+11 (voir p.2 No. 15) DUMMY P+10 P-10 USB_PWR ASRock H61M-GE Motherboard...
  • Página 55 “FrontMic” (Micro avant). ® Pour les systèmes d’exploitation Windows 7 / 7 64 bits / Vista Vista 64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). ASRock H61M-GE Motherboard...
  • Página 56 (voir p.2 No. 7) Connecteur pour châssis et ventilateur Branchez les câbles du ventilateur aux connecteurs pour (CHA_FAN1 br. 4) (voir p.2 No. 12) ventilateur et faites correspondre le fi l noir à la broche de terre. ASRock H61M-GE Motherboard...
  • Página 57 ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V ASRock H61M-GE Motherboard...
  • Página 58 SPDIF vers la carte VGA HDMI, (voir p.2 No. 23) et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur. ASRock H61M-GE Motherboard...
  • Página 59 CD-ROM. Le Menu principal s’affi che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour affi cher les menus. ASRock H61M-GE Motherboard...
  • Página 60: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock H61M-GE, una scheda madre af- fi dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Página 61 HD Graphics 2000/3000, Intel Advanced Vector ® Extensions (AVX) con CPU Intel Sandy Bridge ® - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge ASRock H61M-GE Motherboard...
  • Página 62 - 4 x connettori SATA2 3.0Go/s, sopporta delle funzioni NCQ, AHCI e “Hot Plug” - 1 x Collettore modulo infrarossi - 1 x Connettore modulo infrarosso consumer - 1 x Collettore porta stampante - 1 x collettore porta COM - 1 x Header HDMI_SPDIF ASRock H61M-GE Motherboard...
  • Página 63 CyberLink MediaEspresso 6.5 Trial, Suite multimediale ASRock MAGIX - OEM Caratteristica - ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 8) speciale - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 9) - Caricatore ASRock APP Charger (vedi ATTENZIONE 10)
  • Página 64 - Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 17) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia...
  • Página 65 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. La dimensione massima della memoria condivisa viene stabilita dal ven- ditore del chipset ed e‘...
  • Página 66 Windows . Con questa utilità, si può premere il tasto <F6> durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In- stant Flash. Avviare questo strumento e salvare il nuovo fi le BIOS nell’unità...
  • Página 67 14. ASRock XFast RAM è una nuova funzione inclusa in AXTU (ASRock Extreme Tuning Utility). Utilizza completamente lo spazio che non può ® essere utilizzato da CPU Windows 32-bit. ASRock XFast RAM accorcia i tempi di caricamento dei siti visitati in precedenza, rendendo la naviga- zione più...
  • Página 68 CMOS. No- tare che password, data, ore, profi lo utente predefi nito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock H61M-GE Motherboard...
  • Página 69: Collettori E Connettori Su Scheda

    Collettore USB 2.0 Oltre alle sei porte USB 2.0 predefi nite nel pannello I/O, la (9-pin USB6_7) scheda madre dispone di (vedi p.2 Nr. 17) due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. ASRock H61M-GE Motherboard...
  • Página 70 D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono frontale. ® Sistema operativo Windows XP / XP 64-bit: Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare clic su “FrontMic” (Microfono frontale). ASRock H61M-GE Motherboard...
  • Página 71 Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l’assegnazione dei fi li e dei pin sia fatta corrispondere in modo appropriato. Collettore casse telaio Collegare le casse del telaio a questo collettore. (4-pin SPEAKER1) (vedi p.2 Nr. 7) ASRock H61M-GE Motherboard...
  • Página 72 12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5. Installazione elettrica 4-Pin ATX 12V ASRock H61M-GE Motherboard...
  • Página 73 Header HDMI_SPDIF, con uscita audio SPDIF su scheda (2-pin HDMI_SPDIF1) HDMI VGA, consente al (vedi p.2 Nr. 23) sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header. ASRock H61M-GE Motherboard...
  • Página 74 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul fi le “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock H61M-GE Motherboard...
  • Página 75: Introducción

    1. Introducción Gracias por su compra de ASRock H61M-GE placa madre, una placa de confi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Página 76: Especificación

    Extensions (AVX) con la CPU Intel Sandy Bridge ® - Pixel Shader 5.0, DirectX 11 con CPU Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 con CPU Intel Sandy Bridge - 1760MB de Memoria máxima compartida con la CPU ASRock H61M-GE Motherboard...
  • Página 77: Entrada/Salida De Panel Trasero

    - 4 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta NCQ, AHCI y “Conexión en caliente” - 1 x Cabezal de Módulo Infrarrojos - 1 x Base de conexiones del módulo de infrarrojos para el consumidor ASRock H61M-GE Motherboard...
  • Página 78 - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 8) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 9) - ASRock APP Charger (vea ATENCIÓN 10)
  • Página 79: Certificaciones

    7 / Vista / XP. Para equipos con Windows OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la ® memoria que no puede usar Windows El tamaño de la memoria compartido máximo es defi nido por el vendedor del chipset y está...
  • Página 80 . Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de confi gu- ración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herra- mienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad fl...
  • Página 81 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 12. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Página 82 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimentación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles. ASRock H61M-GE Motherboard...
  • Página 83: Setup De Jumpers

    Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock H61M-GE Motherboard...
  • Página 84: Cabezales Y Conectores En Placas

    E/S, hay dos bases (vea p.2, N. 17) de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones USB_PWR admite dos puertos USB 2.0. (9-pin USB8_9) (vea p.2, N. 15) DUMMY USB_PWR ASRock H61M-GE Motherboard...
  • Página 85 En sistemas operativos Windows 7 / 7 64-bit / Vista / Vista 64-bit: Acceda a la fi cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). ASRock H61M-GE Motherboard...
  • Página 86 Cabezal del altavoz del chasis Conecte el altavoz del chasis a su cabezal. (4-pin SPEAKER1) (vea p.2, N. 7) ASRock H61M-GE Motherboard...
  • Página 87 Tenga en cuenta que es necesario conectar este (8-pin ATX12V1) conector a una toma de (vea p.2, N. 3) corriente con el enchufe ATX 12V, de modo que proporcione sufi ciente electricidad. De lo contrario no se podrá encender. ASRock H61M-GE Motherboard...
  • Página 88 (HDMI_SPDIF1 de 2 pin) VGA HDMI, permite al sistema (vea p.2, N. 23) conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. ASRock H61M-GE Motherboard...
  • Página 89: Bios Información

    Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock H61M-GE Motherboard...
  • Página 90 1. Введение Благодарим вас за покупку материнской платы ASRock H61M-GE надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
  • Página 91 - Макс. объем разделяемой памяти 1760Мб с помощью процессора ® Intel Ivy Bridge. Макс. объем разделяемой памяти 1759Мб с ® помощью процессора Intel Sandy Bridge. (см. ОСТОРОЖНО, пункт 4) - Три VGA-выхода: D-Sub, DVI-D и HDMI (см. ОСТОРОЖНО, пункт 5) ASRock H61M-GE Motherboard...
  • Página 92 - 2 x Колодка USB 2.0 (одна колодка для поддержки 4 дополнительных портов USB 2.0 BIOS - 32Mb AMI BIOS - AMI UEFI Legal BIOS с поддержкой графического интерфейса поль зователя - поддержка “Plug and Play” - ACPI 1.1, включение по событиям ASRock H61M-GE Motherboard...
  • Página 93 PCH, CPU PLL, VTT, VCCSA Компактдиск - Драйверы, служебные программы, антивирусное программное поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite - поставщик Уникальная - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 8) - ASRock Instant Boot - ASRock Instant Flash (см.
  • Página 94 Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука. Соответствующие схемы подключения описаны на стр. 3. Служебная программа ASRock Extreme Tuning Utility (AXTU) – это универсальное средство тонкой настройки различных функций системы с удобным и понятным интерфейсом, включающая разделы Hardware Monitor (Наблюдение...
  • Página 95 12. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 13. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
  • Página 96 состояния можно легко определить, какие потоки данных передаются в данный момент времени. 14. ASRock XFast RAM – новая функция, входящая в состав утилиты ASRock Extreme Tuning Utility (AXTU). Благодаря ей, используется область памяти, использование которой не возможно на процессоре с...
  • Página 97 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock H61M-GE Motherboard...
  • Página 98 портов USB 2.0 на панели ввода- (9-контактный USB6_7) вывода, на данной материнской (см. стр. 2, п. 17) плате предусмотрено два разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. USB_PWR (9-контактный USB8_9) (см. стр. 2, п. 15) DUMMY USB_PWR ASRock H61M-GE Motherboard...
  • Página 99 Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство записи). Затем щелкните «FrontMic» (Передний микрофон). ® Для ОС Windows 7 / 7 64-бита, Vista / Vista 64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). ASRock H61M-GE Motherboard...
  • Página 100 (см. стр. 2, п. 7) Chassis и Power Fan-соединители Подключите кабели вентилятора (4-контактный CHA_FAN1) к соединителям и присоедините (см. стр. 2, п. 12) черный шнур к штырю заземления. PWR_FAN_SPEED (3-контактный PWR_FAN1) +12V (см. стр. 2, п. 28) ASRock H61M-GE Motherboard...
  • Página 101 соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания ASRock H61M-GE Motherboard...
  • Página 102 Колодка HDMI_SPDIF обеспечивает подачу выходного (2-контактный HDMI_SPDIF1) аудиосигнала на VGA-карту (см. стр. 2, п. 23) HDMI, что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock H61M-GE Motherboard...
  • Página 103 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock H61M-GE Motherboard...
  • Página 104: Introdução

    Gratos por comprar nossa placa–mãe H61M-GE um produto confi ável feito com ASRock um estrito controle de qualidade consistente. Com um excelente desem- penho, essa placa é dotada de um projeto robusto que atende a ASRock de com- promisso com a qualidade e durabilidade.
  • Página 105: Especificações

    HD Graphics 2000/3000, Intel Advanced ® Vector Extensions (AVX) com CPU Sandy Bridge da Intel ® - Pixel Shader 5.0, DirectX 11 com Intel Ivy Bridge CPU, Pixel ® Shader 4.1, DirectX 10.1 com processadores Intel Sandy Bridge CPU ASRock H61M-GE Motherboard...
  • Página 106 - 4 x conectores SATA2, suporte a taxa de transferência de dados de até 3,0 Gb/s, suporte NCQ, AHCI e “conexão a quente” - 1 x Conector do módulo de infravermelho - 1 x Conector CIR -1 conector para porta de impressão ASRock H61M-GE Motherboard...
  • Página 107 - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, ASRock MAGIX Multimedia Suite - OEM Funcionalidade - ASRock Extreme Tuning Utility (AXTU) (veja o AVISO 8) Única - ASRock Instant Boot - ASRock Instant Flash (veja o AVISO 9)
  • Página 108 ® Vista / XP. No caso da CPU de 64 bits do Windows OS, esta limita- ção não existe. Pode usar a função ASRock XFast RAM para utilizar a ® memória que o Windows não pode utilizar. O máximo tamanho de memória compartilhada é defi nido por vendedor ®...
  • Página 109 ASRock Extreme Tuning Utility (AXTU). Página Web da ASRock: http://www.asrock.com ASRock Instant Flash est un utilitaire de fl ash du BIOS fl ash intégré dans la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de mettre à...
  • Página 110 USB. A velocidade poderá depender das propriedades dos dispositivos. 13. A ASRock XFast LAN proporciona um acesso à Internet mais rápido, que inclui os benefícios abaixo. Prioritização de Aplicações LAN: O utilizador pode confi gurar a prioridade da aplicação de forma ideal e/ou pode adicionar novos programas.
  • Página 111 Por favor lembrese de remover o jumper depois de limpar o COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de- verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza o CMOS. ASRock H61M-GE Motherboard...
  • Página 112 (veja a folha 2, No. 19) IRRX Conector do módulo de Este conector pode ser utilizado infravermelhos para ligar o receptor do controlo IRTX IRRX remoto. (CIR1 de 4 pinos) ATX+5VSB (veja a folha 2, No. 16) ASRock H61M-GE Motherboard...
  • Página 113 Ligue o botão de alimentação, o botão de reposição e o indicador do estado do sistema no chassis a este conector de acordo com a descrição abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos. ASRock H61M-GE Motherboard...
  • Página 114 Conector do ventilador da Ligue o cabo do ventilador da FAN_SPEED_CONTROL CPU_FAN_SPEED CPU, coincidindo o fi o preto +12V com o pino de aterramento. (CPU_FAN1 de 4 pinos) (veja a folha 2, No. 1) 1 2 3 4 ASRock H61M-GE Motherboard...
  • Página 115 Pino 1 e o Pino 5. Instalação da Fonte de alimentação ATX 12V de 4 Pinos Conector de porta de série Este conector COM1 suporta um módulo de porta de série. (COM1 de 9 pinos) (veja a folha 2, No. 22) ASRock H61M-GE Motherboard...
  • Página 116 CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu princi- pal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automati- camente, explore o CD e execute o “ASSETUP.EXE” localizado na pasta BIN. ASRock H61M-GE Motherboard...
  • Página 117 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Página 118 Ivy Bridge işlemciye sahip DirectX 11. ® Pixel Shader 4.1,Intel Sandy Bridge işlemciye sahip DirectX 10.1 ® - Intel Ivy Bridge İşlemci ile Maks. paylaюэlan bellek 1760 MB. ® Intel Sandy Bridge İşlemci ile Maks. paylaюэlan bellek 1759 ASRock H61M-GE Motherboard...
  • Página 119: Arka Panel

    - 1 x HDMI_SPDIF Fişi - CPU/Kasa/Güç FAN konektörü - 24 pin ATX güç konektörü - 8 pin 12V güç konektörü - Ön panel ses konektörü - 2 x USB 2.0 fi ş (4 USB 2.0 portu destekler) ASRock H61M-GE Motherboard...
  • Página 120 / Vista 64-bit / XP / XP 64-bit uyumlu Sertifi kalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 17) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com ASRock H61M-GE Motherboard...
  • Página 121 Düzgün bağlantı için sayfa 3’teki tabloyu kontrol edin. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Página 122 10. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
  • Página 123 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 15. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını...
  • Página 124 BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse, ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profi li, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock H61M-GE Motherboard...
  • Página 125 USB 2.0 portunu destekler. (9-pinli USB8_9) USB_PWR (bkz. s.2 No. 15) DUMMY USB_PWR Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz IRTX +5VSB aktarma ve alma kızılötesi (5-pinli IR1) DUMMY modülünü destekler. (bkz. s.2 No. 19) IRRX ASRock H61M-GE Motherboard...
  • Página 126 7 / 7 64-bit / Vista / Vista 64-bit İS için: Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses Seviyesi"ni ayarlayın. Sistem Paneli Fişi Bu fi ş, birçok sistem ön paneli işlevini barındırır. (9-pinli PANEL1) (bkz. s.2 No. 18) ASRock H61M-GE Motherboard...
  • Página 127 +12V (3-pinli PWR_FAN1) (bkz. s.2 No. 28) CPU Fan Konektörü Lütfen fan kablolarını CPU FAN_SPEED_CONTROL CPU_FAN_SPEED fanına bu konektöre bağlayın (4-pinli CPU_FAN1) +12V ve siyah kabloyu toprak pinine (bkz. s.2 No. 1) bağlayın. 1 2 3 4 ASRock H61M-GE Motherboard...
  • Página 128 Pin 1 ve Pin 5'le birlikte takın. 4-Pinli ATX 12V Güç Kaynağını Takma Seri port Fişi Bu COM1 fi şi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 22) ASRock H61M-GE Motherboard...
  • Página 129 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock H61M-GE Motherboard...
  • Página 130 1. 제품소개 ASRock 의 H61M-GE 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메 인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품 은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습...
  • Página 131 ® ® - Intel Ivy Bridge CPU 에서 최대 공유 메모리 1760MB. Intel Sandy Bridge CPU 에서 최대 공유 메모리 1759MB. ( 주의 4 참조 ) - 3 개의 VGA 출력 옵션 : D-Sub, DVI-D 및 HDMI ASRock H61M-GE Motherboard...
  • Página 132 - 8 핀 ATX 12V 파워 콘넥터 - 전면부 오디오 콘넥터 - USB 2.0 헤더 2 개 (4 개의 추가 USB 2.0 포트를 지원하는 헤더 2 개 ) BIOS - 32Mb AMI BIOS - GUI 지원을 제공하는 AMI UEFI 적합형 BIOS ASRock H61M-GE Motherboard...
  • Página 133 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 8 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 9 참조 ) - ASRock APP Charger ( 주의 10 참조 ) - ASRock SmartView ( 주의...
  • Página 134 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . 칩세트의 제조원이 정하였거나 그변화를 한제하게되는 최대 공유 메...
  • Página 135 12. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은 장치의 속성에 따라 다를 수 있습니다 . 13. ASRock XFast LAN 은 더 빠른 인터넷 접속과 아래와 같은 이점을 제공 합니다 . LAN 응용 프로그램 우선순위 결정 : 응용 프로그램 우선순위를...
  • Página 136 메모 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이 트의로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를줄여 수명을 확장 늘입니다 .
  • Página 137 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . ASRock H61M-GE Motherboard...
  • Página 138 (2 페이지 , 17 번 항목 참조 ) 습니다 . 각각의 USB 2.0 헤더 는 2 개의 USB 2.0 포트를 지원 할 수 있습니다 . USB_PWR (9 핀 USB8_9) (2 페이지 , 15 번 항목 참조 ) DUMMY USB_PWR ASRock H61M-GE Motherboard...
  • Página 139 “FrontMic” ( 앞면 마이크 ) 를 선택합니다 . ® Windows 7 / 7 64 비트 / Vista / Vista 64 비트 OS 의 경우 : Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . ASRock H61M-GE Motherboard...
  • Página 140 섀시 및 전원 팬 커넥터 팬 케이블을 팬 커넥터에 연결하 고 접지 핀에는 검은색 전선을 (4 핀 CHA_FAN1) (2 페이지 , 12 번 항목 참조 ) 연결하십시오 . (3 핀 PWR_FAN1) PWR_FAN_SPEED +12V (2 페이지 , 28 번 항목 참조 ) ASRock H61M-GE Motherboard...
  • Página 141 용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 . 4- 핀 ATX 12V 전원공급장치 시리얼포트 컨넥터 이 콘넥터는 시리얼 포트 모듈을 지원합니다 . (9 핀 COM1) (2 페이지 , 22 번 항목 참조 ) ASRock H61M-GE Motherboard...
  • Página 142 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock H61M-GE Motherboard...
  • Página 143 1、はじめに ASRock H61M-GE マザーボードをお買い上げいただきありがとうございます。 本製品は、 弊社の厳しい品質管理の下で製作されたマザーボードです。本製品は、弊社の品質と耐 久性の両立という目標に適合した堅牢な設計により優れた性能を実現します。このクイッ クインストレーションガイドには、マザーボードの説明および段階的に説明したインストレー ションの手引きが含まれています。マザーボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュアルを参照してください。 マザーボードの仕様および BIOS ソフトウェアは、アップデートされること が有りますので、マニュアルの内容は、予告なしに変更されることがあり ます。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告な しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト: http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト にアクセスし、使用しているモデルについての特定情報を見つけてくださ い。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock H61M-GE マザーボード: (Micro ATX フォームファクター : 9.6-in x 9.6-in, 24.4 cm x 24.4 cm) ASRock H61M-GE クイックインストレーションガイド...
  • Página 144 Sandy Bridge CPU で Intel HD グラフィックス内蔵 ® ビジュアルのサポート :Intel Quick Sync Video、 ® ® Intel InTru 3D、Intel Clear Video HD Technology、 ® ® Intel HD Graphics 2000/3000、Intel Advanced Vector Extensions (AVX) ® - Intel Ivy Bridge CPU を搭載した DirectX 11、Pixel ASRock H61M-GE Motherboard...
  • Página 145 - 4 x SATA2 3.0Gb/ 秒コネクタが、NCQ、AHCI および “ Hot コネクター Plug ” ( ホットプラグ ) 機能 - IR ヘッダー x 1 - コンシューマー赤外線モジュールヘッダー x 1 - プリントポートヘッダ x 1 - COM ポートヘッダ x 1 - HDMI_SPDIF ヘッダ x 1 - CPU/ シャーシ / 電源ファンコネクタ ASRock H61M-GE Motherboard...
  • Página 146 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 8 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 9 参照 ) - ASRock APP ヱャージャー ( 注意 10 を参照 ) - ASRock SmartView ( 注意 11 を参照 ) - ASRock XFast USB ( 注意 12 を参照 ) - ASRock XFast LAN ( 注意...
  • Página 147 7 64-bit / 7 / Vista 64-bit / Vista で使用できます。 マイク入力の場合、このマザーボードはステレオとモノラルモードをどちら もサポートします。オーディオ出力の場合、このマザーボードは 2 チャン ネル、4 チャンネル、6 チャンネルと 8 チャンネルモードをサポートしま す。正しい接続については、3 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインター フェイスでさまざまなシステム機能を微調整するオールインワンツールで、 ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES な どを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを 示します。ファンコントロールでは、調整するファン速度と温度を示します。オー バークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパ フォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設...
  • Página 148 リジェントエネルギーサーバー ) では、電圧レギュレータにより、CPU コアがアイ ドルになっているときコンピュータの性能を犠牲にすることなく、多くの出力位 相を削減して効率性の向上を図ります。ASRock Extreme Tuning Utility (AXTU) の操作手順については、当社 Web サイトをご覧ください。 ASRock Web サイト :http://www.asrock.com ASRock Instant Flash は、Flash ROM(フラッシュ ROM)に組み込ま れている BIOS フラッシュユーティリティです。この便利な BIOS 更新ツールに ® より、MS-DOS あるいは Windows のように最初にオペレーティングシステム に入る必要なしに、システム BIOS を更新することができます。このユーティリ ティでは、POST の間に <F6> キーを、 あるいは BIOS 設置アップメニューの...
  • Página 149 タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき ます。 ASRock XFast RAM は、ASRock Extreme Tuning Utility (AXTU) ® を含む新機能です。Windows オペレーティングシステム 32 ビット CPU の 下では使用できないメモリ空間を利用します。 ASRock XFast RAM は、 以前に訪れたウェブサイトの表示にかかる時間を短縮し、これまで以上に迅 速にネットサーフィンを行えるようにします。 また、Adobe Photoshop の処 理速度を 5 倍に押し上げます。ASRock XFast RAM の他の利点は、お使 いの SSD または HDD へのアクセスを減らして、それらの寿命を延ばすこと です。 CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウ...
  • Página 150 ( ページ2アイテム 20 参照) デフォルト設定 CMOS の消去 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock H61M-GE Motherboard...
  • Página 151 ページ2, アイテム 17 を参照 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま (9 ピン USB8_9) す。 ページ2, アイテム 15 を参照 USB_PWR DUMMY USB_PWR 赤外線モジュールコネクタ このコネクタは赤外線の無線送受信 IRTX +5VSB モジュールに対応します。 (5 ピン IR1) DUMMY ページ2, アイテム 19 を参照 IRRX ASRock H61M-GE Motherboard...
  • Página 152 ダー ) を選択します。その後 “ FrontMic ” ( フロントマイク ) をク リックします。 ® Windows 7 / 7 64-bit / Vista / Vista 64-bit OS の場合 : Realtek コントロールパネルから “ FrontMic ” ( フロントマイ ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調 整します。 ASRock H61M-GE Motherboard...
  • Página 153 前面パネルのデザインはシャーシによって異なります。前面パネルモジュール は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア クティビティ LED、スピーカーなどから構成されています。シャーシの前面 パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正 しく対応していることを確認してください。 シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ ダを接続してください。 (4 ピン SPEAKER1) ページ2, アイテム 7 を参照 シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタ に接続し、黒いワイヤをアースピ (4 ピン CHA_FAN1) ページ2, アイテム 12 を参照 ンに合わせてください。 PWR_FAN_SPEED (3 ピン PWR_FAN1) +12V ページ2, アイテム 28 を参照 ASRock H61M-GE Motherboard...
  • Página 154 接続する必要があることに注意し てください。接続に問題があると、電源 は正しく供給されません。 このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ ジュールをサポートします。 (9 ピン COM1) ページ2, アイテム 22 を参照 ASRock H61M-GE Motherboard...
  • Página 155 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock H61M-GE Motherboard...
  • Página 156 1. 主板簡介 謝謝你采用了華擎 H61M-GE 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能 夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參看 驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址:http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 H61M-GE 主板 (Micro ATX 規格 : 9.6 英吋 X 9.6 英吋 , 24.4 厘米 X 24.4 厘米 ) 華擎...
  • Página 157 Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11 ® 技術 Intel Sandy Bridge CPU 支持 Pixel Shader 4.1、 。 DirectX 10.1 技術。 ® - 通過 Intel Ivy Bridge CPU 支持最大共享內存 1760MB。通 ® 過 Intel Sandy Bridge CPU 支持最大共享內存 1759MB。 (見警告 4) ASRock H61M-GE Motherboard...
  • Página 158 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭 - 前置音頻面板接頭 - 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) BIOS - 32Mb AMI BIOS - AMI UEFI Legal BIOS,支持 GUI ASRock H61M-GE Motherboard...
  • Página 159 支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件(測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 8) - 華擎即時開機功能 - 華擎 Instant Flash(見警告 9) - 華擎 APP Charger(見警告 10) - 華擎 SmartView(見警告 11)...
  • Página 160 64 位元 /Vista 支持 HBR。 7、 在麥克風輸入方面,這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面,這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具,可在用戶 友好的界面中微調不同的系統功能,包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor(硬件監控)中,顯示系統的主要參數。 在 Fan Control(風扇控制)中,顯示風扇速度和溫度,以便您進行調整。 在 Overclocking(超頻)中,您可以對 CPU 進行超頻,以优化系統性能。 在 OC DNA 中,您可以將自己的 OC 設置保存為配置文件,并与您的朋友共...
  • Página 161 13、 華擎 XFast LAN 可提供更快的网絡訪問,包括以下諸多好處。网絡應用程 序优先級:您可以設置理想的應用程序优先級,并可以添加新程序。游戲 更少延遲:將在線游戰設置為較高的优先級,可降低游戰中的延遲。流量 定形:您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据:通過狀態窗口,您可以清楚地看到目前正在傳輸的是哪個數据 流。 14、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內存空 間。華擎 XFast RAM 可縮短之前訪問過的网站的加載時間,從而加快网絡 衝浪速度。此外,它還能提升 Adobe Photoshop 運行的速度高達五倍之多。 華擎 XFast RAM 的另一項优勢是它能減少訪問 SSD 或 HDD 的頻次,從而延...
  • Página 162 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是,請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S,必須在執行 C M O S 清除操作之前,先啟動然后關閉系統。請注意,只有取出 C M O S 電池,密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 ASRock H61M-GE Motherboard...
  • Página 163 ( 見第 2 頁第 15 項 ) DUMMY USB_PWR 紅外線模塊接頭 這個接頭支持一個選配的無 IRTX +5VSB 線發送和接受紅外線的 (5 針 IR1) DUMMY 模塊。 ( 見第 2 頁第 19 項 ) IRRX 消費類紅外線模塊接頭 此接口可以連接遙控器。 (4 針 CIR1) IRTX IRRX ATX+5VSB ( 見第 2 頁第 16 項 ) ASRock H61M-GE Motherboard...
  • Página 164 7 / 7 64 位元 / Vista / Vista 64 位元操作系 統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 系統面板接頭 這個接頭提供數個系統前面 板功能。 (9 針 PANEL1) ( 見第 2 頁第 18 項 ) 根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態 指示燈到這個排針。根據之前請注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 ASRock H61M-GE Motherboard...
  • Página 165 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 6 項 ) ASRock H61M-GE Motherboard...
  • Página 166 ( 見第 2 頁第 22 項 ) HDMI_SPDIF 接頭 HDMI_SPDIF 接頭,提供 SPDIF 音頻輸出至 HDMI 顯卡,支持 (2 針 HDMI_SPDIF1) 將電腦連接至帶 HDMI 的數字 ( 見第 2 頁第 23 項 ) 電視 / 投影儀 / 液晶顯示器等 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock H61M-GE Motherboard...
  • Página 167 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序,請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦,或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息,請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統:Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡,如果電腦的“自動運行”功能 已啟用,屏幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”,并雙擊它,即可調出主菜單。 ASRock H61M-GE Motherboard...
  • Página 168 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格及說 明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限,系指在一般正常使用狀況下。 ASRock H61M-GE Motherboard...
  • Página 169 1. 主機板簡介 謝謝你採用了華擎 H61M-GE 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您可以 查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址:http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 H61M-GE 主機板 (Micro ATX 規格 : 9.6 英吋 x 9.6 英吋 , 24.4 公分 x 24.4 公分 ) 華擎...
  • Página 170 HD Graphics 2000/3000、Intel Advanced Vector Extensions (AVX) ® - Intel Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11 ® 技術。Intel Sandy Bridge CPU 支援 Pixel Shader 4.1、 DirectX 10.1 技術。 ® - 透過 Intel Ivy Bridge CPU 支援最大共享記憶體 1760MB。 ASRock H61M-GE Motherboard...
  • Página 171 - 8 針 12V 電源接頭 - 前置音效接頭 - 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) BIOS - 32Mb AMI BIOS - AMI UEFI Legal BIOS ( 支援 GUI) - 支援即插即用(Plug and Play,PnP) ASRock H61M-GE Motherboard...
  • Página 172 支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體(試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)(詳見警告 8) - 華擎即時開機功能 - 華擎 Instant Flash(見警告 9) - 華擎 APP Charger(見警告 10) - 華擎 SmartView(見警告 11)...
  • Página 173 64 位元 /Vista 支援 HBR。 7、 在麥克風輸入方面,這款主機板支援立體聲和單聲道這兩種模式。在音 效輸出方面,這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。 請參閱第 3 頁的表格瞭解正確的連接方式。 8、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具,易於操 作的使用者介面便於微調不同的系統功能(例如:Hardware Monitor、 Fan Control、Overclocking、OC DNA 及 IES)。Hardware Monitor 可顯 示系統的主要讀數;Fan Control 可顯示並可供您調整風扇速度及溫度; Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA,...
  • Página 174 定)。 13、 華擎 XFast LAN 可提供更快的互聯網連接,包含以下諸多優勢。局域網優先 應用:您可以設置理想的優先應用程式,並可以添加新程式。減少遊戲延遲: 在設置優先級更高的網路遊戲時,可降低遊戲中的延遲。流量定形:您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據:透 過狀態窗口,您可以清楚地看到目前正在傳輸的是哪個數據流。 14、 華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項 ® 新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的記憶體空 間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間,從而加快網路瀏 覽速度。此外,它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華 擎 XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻率,從而延長它...
  • Página 175 註: C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定,請先關閉電腦電源,並從電源插座中拔下電源線,等待 15 秒鐘之後,使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS 清除操作。請注意,只有在移除 C M O S 電池的情況下,密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 ASRock H61M-GE Motherboard...
  • Página 176 支援兩個 USB 2.0 接口。 USB_PWR (9 針 USB8_9) ( 見第 2 頁第 15 項 ) DUMMY USB_PWR 紅外線模組接頭 這個接頭支援一個選配的模 IRTX +5VSB 組 , 可用來無線傳輸和接收紅 (5 針 IR1) DUMMY 外線。 ( 見第 2 頁第 19 項 ) IRRX ASRock H61M-GE Motherboard...
  • Página 177 選擇"Mixer"。選擇"Recorder" 。接著點選"FrontMic"。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元作業系 統中 : 在 Realtek 控制面板中點選"FrontMic"。調整"Recording Volume"。 系統面板接頭 可接各種不同燈,電源開關及 重啟鍵等各種連線。 (9 針 PANEL1) ( 見第 2 頁第 18 項 ) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀 態指示燈到這個接頭。請先注意針腳的正負極。 ASRock H61M-GE Motherboard...
  • Página 178 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 6 項 ) ASRock H61M-GE Motherboard...
  • Página 179 音 效 輸 出 至 H D M I 顯 示 卡, 支 (2 針 HDMI_SPDIF1) 援將電腦連接至帶 HDMI 的數 ( 見第 2 頁第 23 項 ) 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個 接頭。 ASRock H61M-GE Motherboard...
  • Página 180 運行需要時,測試和初始化元件。有關 B I O S 設置的詳細訊息,請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統:Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡,如果系統的“自動 運行"功能已啟用,銀幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它,即可調出主菜單。 ASRock H61M-GE Motherboard...
  • Página 181 “UEFI:xxx“ to boot. ® 4. Start Windows installation. ® 5. If you install Windows 7 64-bit OS, OS will be formatted by GPT (GUID Partition ® Table). Please install the hotfi x fi le from Microsoft http://support.microsoft.com/kb/979903 ASRock H61M-GE Motherboard...
