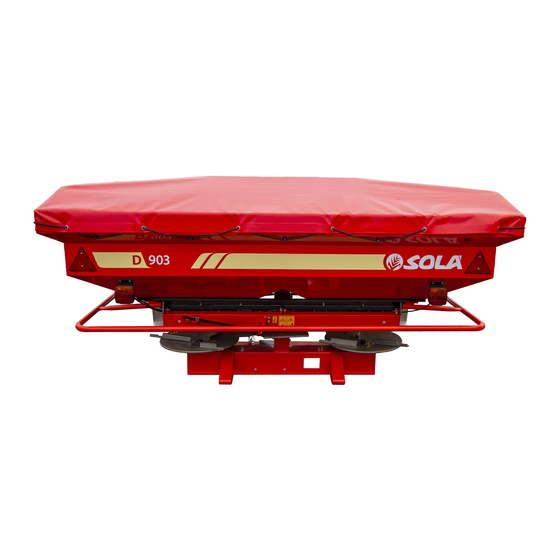

Sola D-903 Manual De Puesta En Servicio

Ocultar thumbs Ver también para D-903:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
D-903
D-903
D-903PLUS
D-903PLUS
MANUAL DE PUESTA EN SERVICIO
MANTENIMIENTO
DOSIFICACIÓN
RECAMBIOS
Lea detenidamente este manual antes de usar la máquina

Publicidad

Tabla de contenido
loading

Manuales relacionados para Sola D-903

Resumen de contenidos para Sola D-903

  • Página 1 D-903 D-903 D-903PLUS D-903PLUS MANUAL DE PUESTA EN SERVICIO MANTENIMIENTO DOSIFICACIÓN RECAMBIOS Lea detenidamente este manual antes de usar la máquina...
  • Página 2 Las Sembradoras y Abonadoras SOLÁ están fabricadas en una factoría exclusivamente especializada en este renglón y avaladas por la experiencia de muchos miles de usuarios. Son máquinas de elevada tecnología previstas para un largo servicio, sin averías, en las más variadas condiciones y con dispositivos simples y efi caces para efectuar una excelente labor con un mínimo mantenimiento.

  • Página 3: Tabla De Contenido

    ÍNDICE ÍNDICE DE MATERIAS 1.- INTRODUCCIÓN .............................. 2.- CARACTERÍSTICAS TÉCNICAS D-903 Y D-903 PLUS ........Vista general ........................Equipamiento de serie .................... Equipos opcionales ..................... 3. - INSTRUCCIONES TÉCNICAS DE SEGURIDAD Símbolos de seguridad ..................Utilización de acuerdo con el diseño ............
  • Página 4 15.6 Regulación, ditribución y transmisión D-903 PLUS ......15.7 Regulación, ditribución y trans. D-903 y D-903/3000 ......15.8 Kit para conversión de 36 a 24 mts. D-903 PLUS ........15.9 Kit para converion de 24 a 36 mts. D-903 PLUS ........

  • Página 5: Introducción

    INTRODUCCIÓN 1 INTRODUCCIÓN Antes de poner en marcha D-903 o D903 PLUS es necesario LEER LAS INSTRUCCIONES Y RECOMENDACIONES de este manual. Con ello conse- guirá reducir el peligro de accidentes, evitará daños a la abonadora por uso incorrecto, aumentará su rendimiento y vida útil.
  • Página 6 INTRODUCCIÓN En este manual encontrará tres tipos de símbolos de seguridad y de peligro: PARA FACILITAR EL TRABAJO CON LA ABONADORA. PARA EVITAR DAÑOS A LA ABONADORA O EQUIPOS OPCIONALES. PARA EVITAR DAÑOS A PERSONAS.

  • Página 7: Características Técnicas D-903 Y D-903 Plus

    15 a 24 m. Anchos de trabajo D-903 PLUS 30 y 36 m. Regulación del ancho de trabajo Mediante palas y boquilla Nº de palas por disco D-903 Nº de palas por discos D-903 PLUS 2.1 VISTA GENERAL Fig. 1 Fig. 1...

  • Página 8: Equipamiento De Serie

    - Pilotos de posición, intermitentes y frenos. - Tubo de protección según prEN (WI 144044) F. - Transmisión a cardán con embrague y protección. - Posibilidad de abonado a media anchura (sólo para D-903). - Enganche tripuntal categoría II. 2.3 EQUIPOS OPCIONALES - Limitadora para orillas de accionamiento hidráulico.

  • Página 9: Instrucciones Técnicas De Seguridad

    INSTRUCCIONES DE SEGURIDAD 3 INSTRUCCIONES DE SEGURIDAD 3.1 SÍMBOLOS DE SEGURIDAD En la máquina hallará los siguientes rótulos de aviso: Lea detenidamente Peligro de impacto. Ase- gurarse que no haya na- y cumpla las instruc- die en los alrededores ciones de uso y los de la máquina antes de consejos de seguridad ponerla en marcha.

  • Página 10: Utilización De Acuerdo Con El Diseño

    Punto de enganche para la manipulación de transporte mediante grúa. 3.2 UTILIZACIÓN DE ACUERDO CON EL DISEÑO - Las abonadoras D-903 y D-903PLUS han sido fabricadas para su aplicación normal en trabajos agrícolas, especialmente para el abonado con productos minerales.

  • Página 11: Disposiciones Generales De Seguridad

    INSTRUCCIONES DE SEGURIDAD 3.3 DISPOSICIONES GENERALES DE SEGURIDAD - Antes de poner la máquina en marcha, comprobar cada vez la seguridad de la máquina en el trabajo y en lo relativo al tráfico. - Comprobar que en la área de trabajo de la máquina y sus alrededores, no se encuentre ninguna persona.
  • Página 12 INSTRUCCIONES DE SEGURIDAD - Al levantar la abonadora, se descarga el eje delantero del tractor. Vigilar que éste tenga carga suficiente para que no presente peligro de vuelco. Comprobar en esta situación la capacidad de dirección y frenado. - Durante el transporte con la abonadora elevada, bloquear el mando de descenso.

  • Página 13: Conceptos Fundamentales Para El Abonado

    CONCEPTOS FUNDAMENTALES PARA UN BUEN ABONADO 4.CONCEPTOS FUNDAMENTALES PARA UN BUEN ABONADO 4.1 FACTORES A TENER EN CUENTA PARA UN BUEN ABONADO 1- Granulometría del abono: Rechazar los abonos con granos de tamaño irregular o que se rompan con mucha facilidad, ya que ello imposibilitaría una distribución uniforme. 2- Velocidades de la toma de fuerza: La velocidad de la toma de fuerza determina la velocidad de giro de los discos y, por consiguiente, la anchura de trabajo.
  • Página 14 CONCEPTOS FUNDAMENTALES PARA UN BUEN ABONADO 7- Desgaste de los discos y palas: Discos y palas son elementos básicos en la distribución, y su desgaste puede infl uir de forma importante en el reparto del abono sobre el terreno. Man- téngalos en buen estado.

  • Página 15: Distribución Del Abono

    Pero aún lo es más la uniformidad en que se distribuye el abono en el terreno. Las abonadoras D-903 y D-903 PLUS distribuyen el abono tal como muestra el siguiente diagrama: Para obtener una uniformidad en la distribución repartiremos el abono...

  • Página 17: Puesta En Servicio

    5.PUESTA EN SERVICIO 5.1 ENGANCHE DEL TRACTOR A LA ABONADORA Las abonadoras D-903 y D-903 PLUS están equipadas para su enganche a los tres puntos del tractor mediante bulones de categoría II. Para facilitar el enganche al tractor, la abonadora dispone de dos pies que, abatidos verticalmente (Fig.

  • Página 18: Transmisión

    PUESTA EN SERVICIO En posición de trabajo la abonadora debe quedar horizontal y con el disco a 75 cm del suelo (Fig.3). Fig. 3 Fig. 3 5.2 TRANSMISIÓN El régimen de la toma de fuerza debe ser de 540 r.p.m. y es importante mantenerlo constante mientras se trabaja.
  • Página 19 PUESTA EN SERVICIO Una vez enganchada la abonadora, deberá ADAPTAR LA TRANSMISIÓN para equipos con turbina mecánica. Para ello deberá: Desmontar e introducir un extremo en la toma de potencia del tractor y el otro en la abonadora. Buscar la longitud mínima de desplazamiento “L” (Fig. 5), le- vantando y bajando el elevador hidráulico.

  • Página 20: Enganche Al Tractor De La Abonadora Arrastrada

    PUESTA EN SERVICIO 5.3 ENGANCHE DEL TRACTOR A LA ABONADORA ARRASTRADA Las abonadoras D-903 y D-903 PLUS Arrastrada vienen equipadas con un enganche del tipo eje-anilla giratoria de fácil adaptación a diversas alturas. Fig. 8 Fig. 8 Una vez enganchada al tractor, la abonadora debe quedar horizontal. Para facilitarlo, la anilla del enganche permite dos alturas diferentes.
  • Página 21 PUESTA EN SERVICIO Antes de conectar la transmisión comprobar la medida mínima que debe tener. Fig. 9 Fig. 9 Montar la transmisión con el embrague del lado de la abonadora. Montaje en la abonadora arrastrada.

  • Página 22: Conexiones Hidráulicas Del Limitador Para Orillas En Las Abonadoras D-903 Y D-903 Plus

    PUESTA EN SERVICIO 5.4 CONEXIONES HIDRÁULICAS DEL LIMITADOR PARA ORILLAS EN LAS ABONADORAS D-903 Y D-903 PLUS FUNCIONAMIENTO: Los enchufes que salen de la válvula antirretorno pilotada deben conectarse a un mismo distribuidor de doble efecto, al que llamaremos distribuidor nº1.
  • Página 23 PUESTA EN SERVICIO ASÍ PUES: Para el abonado normal en el centro del campo trabajaremos solo con el distribuidor nº2, asegurándonos previamente que el limitador se encuentre plegado. Para el abonado de orillas primero desplegaremos el limitador mediante el distribuidor nº1 y a continuación, dejando la orilla del campo a nuestra derecha y a unos 3 metros del centro de la abonadora, podremos abrir y cerrar la salida izquierda en sentido de marcha mediante el distribuidor nº2.

  • Página 25: Metodo Resumido Para La Regulación

    REGULACIONES COMUNES 6 REGULACIONES COMUNES PARA LAS ABONA- DORAS D-903 Y D903 PLUS 6.1 METODO RESUMIDO PARA LA REGULACIÓN El proceso básico para regular la abonadora es el siguiente: 1. Conocer el tipo de abono, su granulometría, su densidad, el estado de roturas de los granos, etc..., para poderlo comparar con uno parecido que...
  • Página 26 REGULACIONES COMUNES 5. Hacer un ensayo de caudal para comprobar que la dosificación es correcta. Fig.14 Fig.14 6. Abonar en una parcela pequeña y conocida para poder comprobar todo lo anterior.

  • Página 27: Conocimiento Físico Del Abono

    REGULACIONES COMUNES 6.2 CONOCIMIENTO FÍSICO DEL ABONO Con una misma regulación de la abonadora, la distribución de fertilizante obtenida varía mucho si las propiedades físicas que lo caracterizan son dis- tintas. Por lo tanto, para cada tipo de fertilizante se necesitará una regulación distinta de la máquina.

  • Página 28: Regulación Del Caudal

    REGULACIONES COMUNES CONOCIMIENTO FÍSICO DEL ABONO: Los abonos con un exceso de humedad y polvo no fluyen correctamente y llegan a formar paredes verticales en la tolva en lugar de deslizarse. Además un gránulo húmedo es frágil, se romperá más fácilmente y sus fragmentos no conseguirán el mismo alcance que un gránulo seco y entero, con lo que la distribución empeorará, por lo cual evitaremos en lo posible trabajar con este tipo de abono.

  • Página 29: Regulación Del Ancho Trabajo Para Abonadora

    7 REGULACIÓN DEL ANCHO DE TRABAJO PARA LA ABONADORA D-903 (Hasta 24mm). En la abonadora D-903 el ancho de trabajo puede regularse mediante la posición de las paletas. El ancho de trabajo óptimo varía según el tipo de abono y la dosis de distribución.
  • Página 30 REGULACIÓN ANCHO DE TRABAJO Las letras A, B y C nos indican la posición del tornillo de sujeción en los dis- tintos agujeros de cada paleta. Fig. 16 Fig. 16 Vista de una pala izquierda (debe ir montada en el disco del lado izquierdo en sentido de marcha). Vi t d i d (d b i l di...

  • Página 31: Interpretación De Las Tablas Para Regular El Ancho De Trabajo En La Abonadora D

    DE TRABAJO 7.1 INTERPRETACIÓN DE LAS TABLAS PARA REGULAR EL ANCHO DE TRABAJO EN LA ABONADORA D-903. Vamos explicar mediante un ejemplo el modo de usar las tablas para regular la dosis y el ancho de trabajo de la abonadora.
  • Página 32 REGULACIÓN ANCHO DE TRABAJO Las dosis que figuran en las tablas son orientativas, pudiendo variar en abonos de la misma denominación debido a humedad, granulometría, densidad, etc. Para conocer con seguridad la dosis por hectárea del abono con el que va- mos a trabajar, para una posición determinada del graduador, se aconseja realizar pruebas del caudal con el canal que se suministra con la máquina y siguiendo las instrucciones que figuran en este manual.

  • Página 33: Interpretación De Las Tablas Para Regu- Lar El Ancho De Trabajo En La Abonadora

    LAR EL ANCHO DE TRABAJO EN LA ABONADORA D-903 PLUS. La abonadora D-903 PLUS permite trabajar en anchos de trabajo de 30 y 36 metros con abonos que sean de una calidad física adecuada. Para regular la máquina en alguno de los dos anchos y para una determi- nada dosis por hectárea disponemos de las tablas de dosificación.
  • Página 34 INTERPRETACIÓN TABLAS PARA REGULACIÓN ANCHO TRABAJO Debido a la forma de distribución trapezoidal que se obtiene para anchos de trabajo es muy importante conservar la distancia entre pasadas adyacentes para una correcta distribución del abono sobre la parcela. Vamos explicar mediante un ejemplo el modo de usar las tablas para regular la dosis y el ancho de trabajo de la abonadora.
  • Página 35 INTERPRETACIÓN TABLAS PARA REGULACIÓN ANCHO TRABAJO POSICIÓN DE LA PALA CORTA ENTRAMOS Situaremos el agujero B de la pala corta en el agujero nº1 del disco. 30 m POSICIÓN DE PALA LARGA Kg/Ha Situaremos el agujero B de la Km/h pala larga en el agujero nº3 del disco.
  • Página 36 Fig. 20 Fig. 20 DENOMINACIÓN DE LOS DISTINTOS AGUJEROS EN DISCOS Y PALAS DE LA ABONADORA D-903 PLUS Fig. 21 Fig. 21 Fig. 22 Fig. 22...
  • Página 37 INTERPRETACIÓN TABLAS PARA REGULACIÓN ANCHO TRABAJO Fig. 23 Fig. 23 AGUJEROS EN PALA CORTA IZQUIERDA (EN LA DERECHA SE DENOMINAN POR IGUAL) Fig. 24 Fig. 24 AGUJEROS EN PALA LARGA IZQUIERDA (EN LA DERECHA SE DENOMINAN POR IGUAL)

  • Página 39: Ensayo De Caudal

    A partir de este dato, la cantidad a esparcir por hectárea de- penderá solamente de la velocidad de avance y del ancho entre pasadas. Las abonadoras D-903 y D-903 PLUS permiten efectuar ensayos de caudal de la siguiente forma: TORNILLO DE FIJACIÓN...
  • Página 40 ENSAYO DE CAUDAL Retire el disco del lado izquierdo (en sentido de marcha) liberando el pasador de anilla (1, Fig. 26) que se encuentra en la parte inferior de éste. Fig. 26 Fig. 26 Coloque el indicador de la posi- ción de la boquilla (2, Fig.

  • Página 41: Ponga La Abonadora En Funcio

    ENSAYO DE CAUDAL Coloque un recipiente suficiente- mente grande debajo del canal. Fig.29 Fig.29 Coloque el tope de la palanca del graduador en la posición deseada. Fig. 30 Fig. 30 Ponga la abonadora en funcio- namiento a 540 r.p.m. y abra la salida durante un minuto (tenga en cuenta de forma orientativa las dosis que figuran en las tablas ya...
  • Página 42 ENSAYO DE CAUDAL Pese el abono recogido (obtendremos directamente el dato Kg./min). Para obtener la dosis en Kg./ha, aplicar la siguiente fórmula: 1200 x caudal (kg/min.) DOSIS (kg/ha) = velocidad (km/h) x ancho de trabajo (m) Si el caudal es muy grande, reducir el tiempo de abertura a la mitad o a 1/4 de minuto, teniendo en cuenta que la dosis debemos multiplicarla por 2 ó...

  • Página 43: Abonado De Las Cabeceras

    ABONADO DE LAS CABECERAS 10 ABONADO DE LAS CABECERAS 10.1 MODIFICANDO LA POSICIÓN DE LA BOQUILLA PARA EVITAR POSIBLES ACCIDENTES, AL MANIPULAR LA BOQUILLA EN LA ZONA DE LOS DISCOS GIRATORIOS, ES IMPRESCINDIBLE TENER EL MOTOR DEL TRACTOR PARADO. Cuando se inicia la labor a la mitad del ancho de trabajo es preciso trabajar con los dos discos a la vez pero deberemos colocar la palanca de la boquilla de salida (P) en la posición 7.

  • Página 44: Conexiones Hidráulicas Del Limitador Para Orillas En Las

    ABONADO DE LAS CABECERAS 10.2 CONEXIONES HIDRÁULICAS DEL LIMITADOR PARA ORILLAS EN LAS ABONADORAS D-903 Y D-903 PLUS. MEDIANTE ESTOS DOS ENCHUFES CONTROLAMOS LA APERTURA Y CIERRE DEL LIMITADOR PARA ORILLAS. VÁLVULA ANTIRRETORNO PILOTADA ENCHUFES CONECTADOS A UN MISMO DISTRIBUIDOR Fig.
  • Página 45 ABONADO DE LAS CABECERAS ASÍ PUES: Para el abonado normal en el centro del campo trabajaremos solo con el distribuidor nº2, asegurándonos previamente que el limitador se encuentre plegado. Para el abonado de orillas primero desplegaremos el limitador mediante el distribuidor nº1 y a continuación, dejando la orilla del campo a nuestra derecha y a unos 3 metros del centro de la abonadora, podremos abrir y cerrar la salida izquierda en sentido de marcha mediante el distribuidor nº2.

  • Página 47: Mantenimiento

    No abata la tolva con las alzas de 1000 l montadas, pues la abonadora volcaría. Fig. 35 Fig. 35 Los remolques para las abonadoras D-903 y D-903 PLUS llevan dos ruedas balón de gran suspensión y estabilidad tipo 12,5/80 - 15/3. La presión de inflado recomendados es: 7kg./cm 11.2 TORNILLERÍA...

  • Página 49: Tablas De Dosificación

    LA VARIEDAD DE GRANULOMETRÍA, DENSIDAD, HUMEDAD, ETC... PARA ABONOS NO ESPECIFICADOS EN LAS TABLAS, DEBEREMOS APROXI- MARNOS AL MÁS PARECIDO EN GRANULOMETRÍA Y DENSIDAD. 12.1 SIMBOLOS UTILIZADOS EN LAS TABLAS PARA D-903 Ancho de trabajo o distancia entre pasadas. Posición de la palanca de regulación.

  • Página 50: Simbolos Utilizados En Las Tablas D-903 Plus

    TABLAS DE DOSIFICACIÓN 12.2 SIMBOLOS UTILIZADOS EN LAS TABLAS PARA D-903 PLUS Ancho de trabajo o distancia entre pasadas. Posición de la palanca de regulación. kg/min Caudal de una salida, en kg./minuto. km/h Velocidad de avance en km/h. Posición de la boquilla.

  • Página 51: Tablas

    TABLAS DE DOSIFICACIÓN...
  • Página 52 TABLAS DE DOSIFICACIÓN...
  • Página 53 TABLAS DE DOSIFICACIÓN...
  • Página 54 TABLAS DE DOSIFICACIÓN...
  • Página 55 TABLAS DE DOSIFICACIÓN...
  • Página 56 TABLAS DE DOSIFICACIÓN...
  • Página 57 TABLAS DE DOSIFICACIÓN...
  • Página 58 TABLAS DE DOSIFICACIÓN...

  • Página 59: Para El Modelo D-903

    LA TRAMPILLA ELÁSTICO BOQUILLA IZQUIERDA ADAPTADOR 24m. PORTAPLATOS Vista de la boquilla izquierda en la D-903 Fig. 36 Fig. 36 El kit se compone de: 1 Disco centrífugo derecho con palas corta y larga montadas. 1 Disco centrífugo izquierdo con palas corta y larga montadas.
  • Página 60 1 Punzón botador cilíndrico de 4mm. de diámetro y un martillo. 1 Tornillo de banco. La abonadora D-903 ofrece la posibilidad de trabajar a anchos de trabajo de 30 y 36 metros cambiando algunos elementos de la máquina por los que se suministran en el kit de conversión de 24 a 30 y 36 m.
  • Página 61 KIT DE CONVERSIÓN DE 24 A 30 Y 36 Una vez extraído el soporte con la boquilla y el adaptador para 24 metros, liberaremos el pasador el elástico para extraer la boquilla de 24 metros y colocar en su lugar la de 30 y 36m. de la misma mano (las boquillas vienen señaladas en el extremo del eje con una «D»...

  • Página 63: Montaje Del Kit De Conversión De 24M. A 30 Y 36 M

    KIT DE CONVERSIÓN DE 30 Y 36 A 24 14 MONTAJE DEL KIT DE CONVERSIÓN DE 30 Y 36m A 24 m. PARA EL MODELO D-903 PLUS. TORNILLOS FIJACIÓN DEL SOPORTE BOQUILLA TORNILLO FIJACIÓN ADAPTADOR Y ARTICULACIÓN DE ADAPTADOR 24m.
  • Página 64 1 Punzón botador cilíndrico de 4mm. de diámetro y un martillo. 1 Tornillo de banco (a ser posible). La abonadora D-903 PLUS ofrece la posibilidad de trabajar a anchos de trabajo de 15 y 24 metros cambiando algunos elementos de la máquina suministrados en el kit de conversión de 30 y 36 a 24 m.
  • Página 65 KIT DE CONVERSIÓN DE 30 Y 36 A 24 Retiraremos por un lado el suplemento de la boquilla y el anillo separador (que no utilizaremos trabajando a 15-24 m.) y por el otro el soporte de la boquilla con la boquilla (Fig. 38). Liberaremos el pasador elástico de la boquilla para sustituirla por la de 24 m.

  • Página 67: Recambios

    RECAMBIOS 15 RECAMBIOS Las denominaciones DERECHA, IZQUIERDA, DELANTE y DETRÁS se refieren a las máquinas en SENTIDO DE MARCHA. En los dibujos, por lo general, no se repiten las piezas de diferente mano. Leer en el despiece las referencias que las distinguen. DELANTE DERECHA IZQUIERDA...

  • Página 68: Chasis D-903 Y D-903 Plus

    15.1 CHASIS D-903 Y D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-015107 CHASIS ABONADORA D-903 (PUNTEAR) PS-015108 CHASIS ABONADORA D-903 (SOLDAR) CN-817000 CONTERA PARA VARILLA DE Ø 12 B03-143 BULON CILINDRO MANDO HD. 94 3,2X20 BI PASADOR ALETAS DIN 94 M 3,2X20 BICROMATADO...
  • Página 69 15.1 CHASIS D-903 Y D-903 PLUS RECAMBIOS...

  • Página 70: Carro D-903/3000 : D-903 Plus/3000

    15.2 CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-014100 CHASIS REMOLQUE AB. D-903/3000 PS-2181 EXCENTRICA LARGA FRENO FE-600024 RODAMIENTO 6007 2RS ME-044100 EJE UNIÓN TRANSMISIÓN CARDAN 471 35 ANILLO SAEGER DIN 471M 35 B01-39 BIELA LARGA FRENO EST.
  • Página 71 15.2 CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS...

  • Página 72: Complementos Carro D-903/3000 : D-903 Plus/3000

    15.3 COMPLEMENTOS CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN PR-014101 SOPORTE TRASERO TOLVA PS-074100 EJE REMOLQUE ABONADORA D-903/3000 PS-074101 RASCADOR AB. D-903/3000 PS-014103 TIRANTE TRIPODE PS-015202 BULÓN DESCANSO PIE PS-2179 TUBO EXTERIOR PIE PS-2155 TUBO INTERIOR PIE PS-015201...
  • Página 73 15.3 COMPLEMENTOS CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS...
  • Página 74 15.3 COMPLEMENTOS CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN 1481 8x50 BI PASADOR ELÁSTICO DIN 1481 BICROMATADO T06-35 TOPE HUSILLO PIE 931 10x55 8.8 B TORNILLO DIN 931 M 10X55 8.8 BICROMATADO FE-610008 PASADOR DE ANILLA . Ø 11 BICROMATADO B03-197 BULÓN Ø...
  • Página 75 15.3 COMPLEMENTOS CARRO D-903/3000 : D-903 PLUS/3000 RECAMBIOS...

  • Página 76: Guardabarros Abonadora D-903/3000

    15.4 GUARDABARROS ABONADORA D-903/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-074105/D CHAPA GUARDABARROS DER. AB. D-903/3000 PS-074105/I CHAPA GUARDABARROS IZQ. AB. D-903/3000 PS-074103/D SOPORTE TRASERO GUARDABARROS DER. PS-074103/I SOPORTE TRASERO GUARDABARROS IZQ. PS-074104/D SOPORTE DEL. DER. GUARDABARROS PS-074104/I SOPORTE DEL. IZQ. GUARDABARROS...
  • Página 77 15.4 GUARDABARROS ABONADORA D-903/3000 RECAMBIOS...

  • Página 78: Tolva Abonadora D-903 Y D-903 Plus

    15.5 TOLVA ABONADORA D-903 Y D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-2109 ÁNGULO DESCANSO TOLVA PS-2108 «U» ARTICULACIÓN TOLVA 127 5 BI DIN 127 M 5 BI RE-025101 ALZA 200 L ABONADORA D-5 CON TORNILLERIA RE-025102 ALZA 500 L ABONADORA D-5 CON TORNILLERIA VA-075100 ALZA DE 1000L.
  • Página 79 15.5 TOLVA ABONADORA D-903 Y D-903 PLUS RECAMBIOS...

  • Página 80: Regulación, Ditribución Y Transmisión D-903 Plus

    15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PIÑÓN ½»39Z TRANS. AGITADOR ME-045145 CADENA ½» TRANS. AGITADOR FE-605028 RODAMIENTO 1025 C/SOPORTE FE-600029 ME-045146 EJE TRANS. AGITADOR (BICROM.) FE-601013 RETEN DOBLE LABIO Ø18X30X7 FE-600030 CASQUILLO FRICCIÓN 18X20X22 C/VAL.
  • Página 81 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS...
  • Página 82 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN 6885-A 6X6X25 CHAVETA DIN 6885 FORMA A 6X6X25 934 12 BI TUERCA DIN 934 M-12 BICROM. 933 8X15 8.8 B TORNILLO DIN 933 M-8X15 8.8 BICROM. PL-040204 TENSOR CADENA EE-045143 TORNILLO DIN 603 C/C INOX.
  • Página 83 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS...
  • Página 84 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PL-073100 VOLANTE CON TUERCA M-6 PX-045140/I PALA FIJA IZQUIERDA PX-045150/D PALA FIJA DERECHA...
  • Página 85 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS RECAMBIOS...

  • Página 86: Regulación, Ditribución Y Trans. D-903 Y D-903/3000

    15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN EE-045152/D VARILLA DER.CIERRE TRAMPILLA ME-045145 PIÑON ½»39Z TRANS. AGITADOR FE-605028 CADENA ½» TRANS. AGITADOR FE-600029 RODAMIENTO 1025 C/SOPORTE ME-045146 EJE TRANS. AGITADOR (BICROM.) FE-601013 RETEN DOBLE LABIO Ø18X30X7 FE-600030 CASQUILLO FRICCION 18X20X22 C/VAL.
  • Página 87 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS...
  • Página 88 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN 7980 8 I ARANDELA GROWER DIN 7980 8 INOX PL-040204 TENSOR CADENA EE-045143 TORNILLO DIN 603 C/C INOX PL-045103 VOLANTE CON TUERCA M-10 933 8X15 I TORNILLO DIN 933 M-8X15 INOX 933 10X30 8.8 B...
  • Página 89 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS...
  • Página 90 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN PX-015119 TAPA INSPECCIÓN CADENA AGIT. PL-073100 VOLANTE CON TUERCA M-6...
  • Página 91 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000 RECAMBIOS...

  • Página 92: Kit Para Conversión De 36 A 24 Mts. D-903 Plus

    15.8 KIT PARA CONVERSIÓN DE 36 A 24 MTS. D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-2118/D BOQUILLA SALIDA ABONO /D PS-2118/I BOQUILLA SALIDA ABONO /I PS-045136 ADFAPTADOR 24 MTS. MO-2107/D PLATO CENTRIFUGO CON PALAS D. 24 m. MO-2107/I PLATO CENTRIFUGO CON PALAS I. 24 m.
  • Página 93 15.8 KIT PARA CONVERSIÓN DE 36 A 24 MTS. D-903 PLUS RECAMBIOS...

  • Página 94: Kit Para Converion De 24 A 36 Mts. D-903 Plus

    15.9 KIT PARA CONVERION DE 24 A 36 MTS. D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PS-045132/D BOQUILLA DERECHA PS-045132/I BOQUILLA IZQUIERDA MO-045116/D PLATO CENTRIF. D. 36 m.C/ PALAS MO-045116/I PLATO CENTRIF. D. 36 m.C/ PALAS PX-045141/D PALA LARGA DER. PX-045142/D EXTENSIÓN PALA LARGA DER.
  • Página 95 15.9 KIT PARA CONVERION DE 24 A 36 MTS. D-903 PLUS RECAMBIOS 17 10...

  • Página 96: Mando Hidráulico Abonadora D-903 Y D-903 Plus

    15.10 MANDO HIDRÁULICO ABONADORA D-903 Y D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN CO-045101 CILINDRO S.E. MANDO HIDRÁULICO PL-045101 MUELLE PROTECTOR CILINDRO PL-050207 CASQUILLO ARTICULACIÓN BRAZO 125 20 BI ARANDELA PLANA DIN 125 BICROM. TA-045115 VÁLVULA 1/4” DOS VÍAS PARA ATORNILLAR...
  • Página 97 15.10 MANDO HIDRÁULICO ABONADORA D-903 Y D-903 PLUS RECAMBIOS...

  • Página 98: Lim. Orillas Mecánico/Hidráulico D-903 Y D-903 Plus

    15.11 LIM. ORILLAS MECÁNICO/HIDRÁULICO D-903 Y D-903 PLUS RECAMBIOS Nº REFERENCIA DENOMINACIÓN PX-045148 BIELA LIMITADOR ORILLAS BU-100204 BULÓN ROSCADO DEL CILINDRO FE-610002 PASADOR «R» DE 3 MM. FE-603001 ENGRASADOR RECTO M-6 94 3.5X28 BI PASADOR ALETAS DIN 90 BICROM. CO-100201...
  • Página 99 15.11 LIM. ORILLAS MECÁNICO/HIDRÁULICO D-903 Y D-903 PLUS RECAMBIOS...

  • Página 100: Limitadora Orillas D-903/3000; D-903 Plus/3000

    15.12 LIMITADORA ORILLAS D-903/3000; D-903 PLUS/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN SOPORTE PANTALLA LIMIT. AB. D-903/3000 PS-044101 PANTALLA LIMITADORA AB. D-903/3000 PS-044100 TORNILLO DIN 931 M10X70 8.8 BICROM. 931 10x70 8.8 B TUERCA DIN 985 M10 BICROM. 985 10 BI CLIP R DE 3 BICROM.
  • Página 101 15.12 LIMITADORA ORILLAS D-903/3000; D-903 PLUS/3000 RECAMBIOS...

  • Página 102: Grupo Transmisión

    15.13 GRUPO TRANSMISIÓN RECAMBIOS Nº REFERENCIA DENOMINACIÓN ME-045155 CARCASA AB.903 ME-045163 PIÑON Z-18 AB.903 ME-045167 PIÑON Z-16 AB.903 ME-045168 PIÑON Z-20 AB.903 ME-045156 EJE ENTRADA AB.903 ME-045157 EJE SALIDA AB.903 ME-045164 EJE TRANSVERSAL ME-045147 PIÑON 1/2”X5/16”13Z TRANS. ME-045158 CASQUILLO MEDIANO ME-045166 CASQUILLO 32-26X75 ME-045170...
  • Página 103 15.13 GRUPO TRANSMISIÓN RECAMBIOS...

  • Página 104: Abonadora D-900/3000

    15.14 ABONADORA D-903/3000 RECAMBIOS Nº REFERENCIA DENOMINACIÓN RE-025200 ALZA ABONADORA D-5/3000 PS-035106 CRIBA ALTA AB. D-903 FAB. ESPECIFICA PS-2146 TOLVA ABONADORA 903/3000 PS-024100 ÁNGULO DESCANSO TOLVA REFORZADO PS-2147 <U> ARTICULACIÓN TOLVA REFORZADA ME-044100 EJE UNIÓN TRANSMISIÓN D-903 FE-600024 RODAMIENTO 6007 2RS 472 62 ANILLO SAEGER DIN 472 Ø62...
  • Página 105 15.14 ABONADORA D-903/3000 RECAMBIOS...
  • Página 106 MÁQUINARIA AGRÍCOLA SOLÁ, S.L. Ctra. de Igualada, s/n. Apdo. Correos, 11 08280 CALAF (Barcelona) ESPAÑA Tel. 34 93 868 00 60* Fax. 34 93 868 00 55 www.solagrupo.com e-mail: sola@solagrupo.com...
