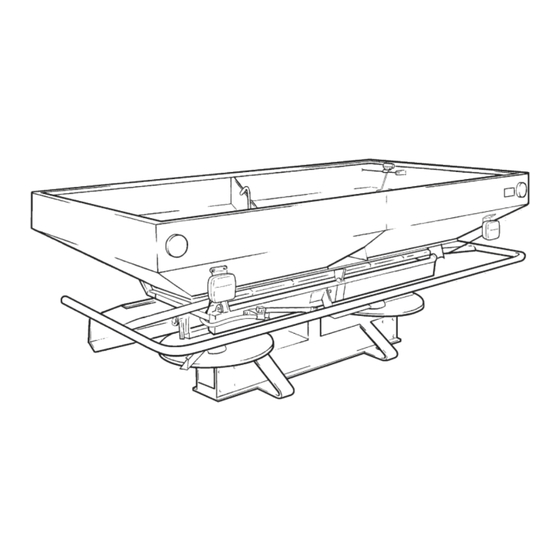

- Página 1 D-903 D-903 PLUS MANUAL DE PUESTA EN SERVICIO, MANTENIMIENTO, DOSIFICACIÓN Y RECAMBIOS Lea detenidamente este manual antes de usar la máquina M A Q U I N A R I A A G R Í C O L A...
- Página 2 Las Sembradoras y Abonadoras SOLÀ están fabricadas en una factoría exclusivamente especializada en este renglón y avaladas por la experiencia de muchos miles de usuarios. Son máquinas de elevada tecnología previstas para un largo servicio, sin averías, en las más variadas condiciones y con dispositivos simples y eficaces para efectuar una excelente labor con un mínimo mantenimiento.
-
Página 3: Tabla De Contenido
13. MONTAJE DEL KIT DE CONVERSIÓN DE 24m a 30 y 36m PARA EL MODELO D-903 ............22 14. MONTAJE DEL KIT DE CONVERSIÓN DE 30 y 36m a 24 m PARA EL MODELO D-903 PLUS ..........23 15. RECAMBIOS ..................................24 15.1 CHASIS D-903 Y D-903 PLUS ..............................24... -
Página 4: Índice De Materias
ÍNDICE DE MATERIAS... -
Página 5: Introducción
INTRODUCCIÓN 1. INTRODUCCIÓN Antes de poner en marcha D-903 o D-903 PLUS es necesario LEER En los primeros capítulos encontrará las Características Técnicas y LAS INSTRUCCIONES Y RECOMENDACIONES de este manual. Con las Instrucciones de Seguridad, así como unos Conceptos Funda- ello conseguirá... -
Página 6: Características Técnicas
15 a 24 m Anchos de trabajo D-903 PLUS 30 y 36 m Regulación del ancho de trabajo Mediante palas y boquilla Nº de palas por disco D-903 Nº de palas por discos D-903 PLUS 2.1 VISTA GENERAL Fig. 1... -
Página 7: Equipamiento De Serie
INSTRUCCIONES DE SEGURIDAD 2.2 EQUIPAMIENTO DE SERIE - Posibilidad de abonado a media anchura (sólo para D-903). - Enganche tripuntal categoría II. - Fondos tolva, agitadores, discos, boquillas y palas en acero inoxidable. - Agitador de giro lento poco agresivo. -
Página 8: Características Técnicas
CA ELIMINAR LA PRESIÓN DEL CIRCUITO Y PARAR EL CON EL DISEÑO MOTOR. - Las abonadoras D-903 y D-903PLUS han sido fabricadas LOS TUBOS Y MANGUERAS DE LOS CIRCUITOS HI- para su aplicación normal en trabajos agrícolas, especialmen- DRÁULICOS SUFREN EN CONDICIONES NORMALES, te para el abonado con productos minerales. -
Página 9: Conceptos Fundamentales Para Un Buen Abonado
Pero aún lo es más la uniformidad en que se distribuye el abono en tamaño irregular o que se rompan con mucha facilidad, ya que el terreno. La abonadoras D-903 y D-903 PLUS el abono tal como ello imposibilitaría una distribución uniforme. -
Página 10: Puesta En Servicio
El régimen de la toma de fuerza debe ser de 540 r.p.m. y es impor- tante mantenerlo constante mientras se trabaja. Las abonadoras D-903 y D-903 PLUS están equipadas para su en- ganche a los tres puntos del tractor mediante bulones de categoría II. -
Página 11: Enganche Del Tractor A La Abonadora Arrastrada
5.3 ENGANCHE DEL TRACTOR A LA ABO- LIMITADOR PARA ORILLAS EN LAS NADORA ARRASTRADA ABONADORAS D-903 Y D-903 PLUS Las abonadoras D-903 y D-903 PLUS Arrastrada vienen equipa- FUNCIONAMIENTO: das con un enganche del tipo eje-anilla giratoria de fácil adapta- ción a diversas alturas. -
Página 12: Regulaciones Comunes Para Las Abonadoras D-903 Y D903 Plus
REGULACIONES COMUNES PARA LAS ABONADORAS D-903 Y D903 PLUS AL MANIPULAR LA TRANSMISIÓN HACERLO SIEM- PRE CON EL MOTOR PARADO. TRABAJAR SIEMPRE CON LA TRANSMISIÓN PROTEGIDA Y EN BUEN ES- ATADO. EVITAR EL GIRO DEL TUBO PROTECTOR DE LA TRANSMISIÓN, FIJÁNDOLO CON LA CADENA. -
Página 13: Regulación De Caudal
7. REGULACIÓN DEL ANCHO DE TRABAJO PARA LA ABONADO- RA D-903 (hasta 24 m) En la abonadora D-903 el ancho de trabajo puede regularse median- Las letras A, B y C nos indican la posición del tornillo de sujeción en te la posición de las paletas. -
Página 14: Interpretación De Las Tablas Para Regular El Ancho De Trabajo En La Abonadora D-903
INTERPRETACIÓN DE LAS TABLAS PARA REGULAR EL ANCHO DE TRABAJO EN LA ABONADORA D-903 PLUS 7.1 INTERPRETACIÓN DE LAS TABLAS PARA REGULAR EL ANCHO DE TRA- BAJO EN LA ABONADORA D-903 Vamos explicar mediante un ejemplo el modo de usar las tablas para regular la dosis y el ancho de trabajo de la abonadora. - Página 15 INTERPRETACIÓN DE LAS TABLAS PARA REGULAR EL ANCHO DE TRABAJO EN LA ABONADORA D-903 PLUS Fig. 23 AGUJEROS EN PALA CORTA IZQUIERDA (EN LA DERECHA SE DENOMINAN POR IGUAL) Las dosis que figuran en las tablas son orientativas, pudiendo variar en abonos de la misma denominación debido a humedad, granulo-...
-
Página 16: Ensayo De Caudal
(tenga en cuenta de forma orientativa las dosis que figuran en las tablas ya que en un minuto en la posición Las abonadoras D-903 y D-903 PLUS permiten efectuar ensayos de nº12 saldrán 50 Kg. aproximadamente de abonos con peso esp. en caudal de la siguiente forma: torno a 1 Kg./litro). -
Página 17: Abonado De Las Cabeceras
3 metros del centro de la abo- nadora, podremos abrir y cerrar la salida izquierda en sentido de marcha mediante el distribuidor nº2. Fig. 32 Fig. 34 10.2 CONEXIONES HIDRÁULICAS DEL LIMITADOR PARA ORILLAS EN LAS ABONADORAS D-903 Y D-903 PLUS Fig. 33... -
Página 18: Mantenimiento
MANTENIMIENTO 11. MANTENIMIENTO Los remolques para las abonadoras D-903 y D-903 PLUS llevan dos 11.1 ENGRASE ruedas balón de gran suspensión y estabilidad tipo 12,5/80 - 15/3. Debe lubricarse diariamente con grasa el eje de transmisión de la La presión de inflado recomendados es: 7kg./cm toma de fuerza y el eje de la pantalla limitadora. -
Página 19: Simbolos Utilizados En Las Tablas Para D-903 Plus
MANTENIMIENTO 12.2 SIMBOLOS UTILIZADOS EN LAS TABLAS PARA D-903 PLUS ANCHO DE TRABAJO O DISTANCIA ENTRE POSICIÓN DE LA BOQUILLA. PASADAS. POSICIÓN DE LA PALANCA DE REGULACIÓN. AGUJERO DE PALA CORTA EN AGUJERO DE DISCO. EXTENSIÓN DE LA PALA. CAUDAL DE UNA SALIDA, EN KG./MINUTO. - Página 20 MANTENIMIENTO...
- Página 21 MANTENIMIENTO...
-
Página 22: Montaje Del Kit De Conversión De 24M A 30 Y 36M Para El Modelo D-903
MONTAJE DEL KIT DE CONVERSIÓN DE 24m. A 30 Y 36m PARA EL MODELO D-903 13. MONTAJE DEL KIT DE CONVERSIÓN DE 24m. A 30 Y 36m PARA EL MODELO D-903 esfera sobre el portaplatos y a continuación el disco con palas para 30 y 36 metros de la misma mano, fijándolo de nuevo con los cua-... -
Página 23: Montaje Del Kit De Conversión De 30 Y 36M A 24 M Para El Modelo D-903 Plus
MONTAJE DEL KIT DE CONVERSIÓN DE 30 Y 36m A 24 m. PARA EL MODELO D-903 PLUS 14. MONTAJE DEL KIT DE CONVERSIÓN DE 30 Y 36m A 24 m. PARA EL MODELO D-903 PLUS fera que tampoco utilizaremos en la máquina de 15-24 m. (Fig. 39). -
Página 24: Recambios
Leer en el despiece las referencias que las distinguen. COMO NORMA GENERAL, EVITE TRABAJAR DEBA- JO DE LA MÁQUINA SUSPENDIDA DEL TRACTOR. SI DEBE HACERLO, ASEGÚRELA CORRECTAMENTE PARA EVITAR SU DESPLOME POR PÉRDIDA DE PRE- SIÓN EN EL TRACTOR. Fig. 40 15.1 CHASIS D-903 Y D-903 PLUS... - Página 25 RECAMBIOS...
-
Página 26: Carro D-903/3000 : D-903 Plus/3000
RECAMBIOS 15.2 CARRO D-903/3000 : D-903 PLUS/3000... - Página 27 RECAMBIOS...
-
Página 28: Complementos Carro D-903/3000 : D-903 Plus/3000
RECAMBIOS 15.3 COMPLEMENTOS CARRO D-903/3000 : D-903 PLUS/3000... - Página 29 RECAMBIOS...
-
Página 30: Guardabarros Abonadora D-903/3000
RECAMBIOS 15.4 GUARDABARROS ABONADORA D-903/3000... - Página 31 RECAMBIOS...
-
Página 32: Tolva Abonadora D-903 Y D-903 Plus
RECAMBIOS 15.5 TOLVA ABONADORA D-903 Y D-903 PLUS... - Página 33 RECAMBIOS...
-
Página 34: Regulación, Ditribución Y Transmisión D-903 Plus
RECAMBIOS 15.6 REGULACIÓN, DITRIBUCIÓN Y TRANSMISIÓN D-903 PLUS... - Página 35 RECAMBIOS...
-
Página 36: Regulación, Ditribución Y Trans. D-903 I D-903/3000
RECAMBIOS 15.7 REGULACIÓN, DITRIBUCIÓN Y TRANS. D-903 I D-903/3000... - Página 37 RECAMBIOS...
-
Página 38: Kit Para Conversión De 36 A 24 Mts. D-903 Plus
RECAMBIOS 15.8 KIT PARA CONVERSIÓN DE 36 A 24 MTS. D-903 PLUS... - Página 39 RECAMBIOS...
-
Página 40: Kit Para Converion De 24 A 36 Mts. D-903 Plus
RECAMBIOS 15.9 KIT PARA CONVERION DE 24 A 36 MTS. D-903 PLUS... - Página 41 RECAMBIOS...
-
Página 42: Mando Hidráulico Abonadora D-903 Y D-903 Plus
RECAMBIOS 15.10 MANDO HIDRÁULICO ABONADORA D-903 Y D-903 PLUS... - Página 43 RECAMBIOS...
-
Página 44: Lim. Orillas Mecánico/Hidráulico D-903 Y D-903 Plus
RECAMBIOS 15.11 LIM. ORILLAS MECÁNICO/HIDRÁULICO D-903 Y D-903 PLUS... - Página 45 RECAMBIOS...
-
Página 46: Limitadora Orillas D-903/3000; D-903 Plus/3000
RECAMBIOS 15.12 LIMITADORA ORILLAS D-903/3000; D-903 PLUS/3000... -
Página 47: Grupo Transmisión
RECAMBIOS 15.13 GRUPO TRANSMISIÓN... -
Página 48: Abonadora D-903/3000
RECAMBIOS 15.14 ABONADORA D-903/3000... - Página 49 RECAMBIOS...
